Введение

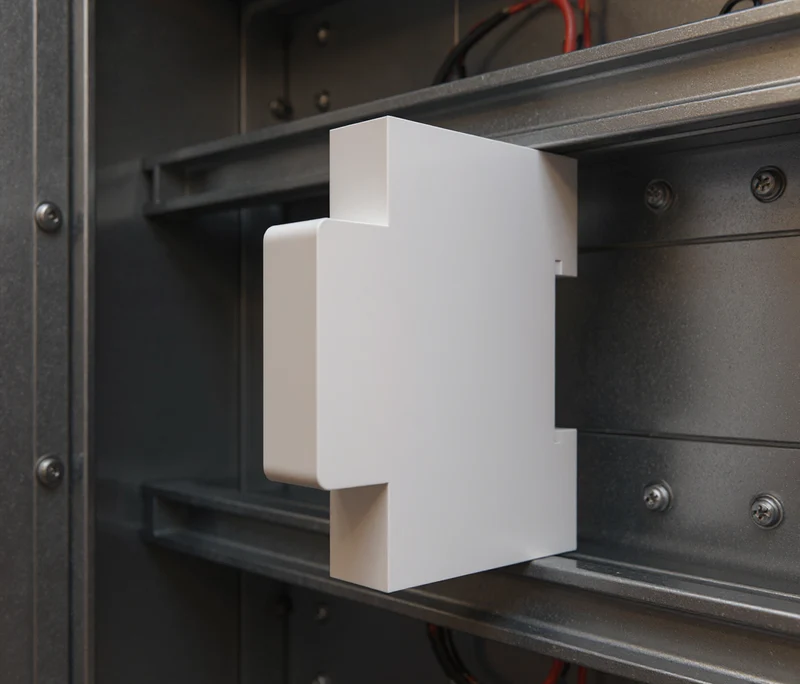

«Эта конструкция имеет модульное основание для DIN-рейки в сочетании со съемным зажимом для быстрого и надежного монтажа. Идеально подходит для проектов в области электроники, организации кабелей или создания нестандартных модульных конструкций. Исходный файл FreeCAD включен для легкой модификации в соответствии с вашими конкретными потребностями!»

1. Ключевые особенности
Встроенный зажим: предназначен для установки на стандартные DIN-рейки (например, 35-мм рейки).
Настраиваемый: предоставляется исходный файл FreeCAD для настройки размеров или добавления функций.
Соответствие стандарту DIN: Разработано в соответствии со стандартными размерами DIN-рейки (например, 35 мм) для электрических панелей, что обеспечивает совместимость с профессиональными установками.
2. Список запчастей
Примечания по количеству деталей
Основное основание ��од углом 1+ Для разъема типа устройства, доступного из панели
Основное тело прямое 1+
Крепежный зажим 1+ Опоры не требуются.
3. Рекомендуемые материалы и настройки печати.
Материал:
PETGv0: более безопасный и долговечный для данного применения (лучшая термостойкость и механическая прочность).
Настройки печати:
Высота слоя: 0,2 мм
Заполнение: 20%
Поддерживает: Не требуется
4. Инструкции по сборке
Распечатайте основной базовый модуль и крепежный зажим. → Поддержка не требуется
Вставьте зажим в специально отведенное место на основании.
Закрепите сборку на DIN-рейке, нажав на зажим.
Инструменты: не требуются (если для дополнительного усиления не используются шурупы).
5. Файлы в комплекте
STL-файлы:
Din_Module-MainBody_Angled.stl
Din_Module-MainBody_Straight.stl
Din_Module-Clip.stl
ШАГовые файлы:
Din_Module-MainBody_Angled.step
Din_Module-MainBody_Straight.step
Din_Module-Clip.step
Исходный файл:
din_rail_module_freecad.fcstd (для настройки).
