Корпус-коробка для слотов T&E 3x и разъемов Wago 221 (1Plus,
Часть моей серии корпусов, предназначенных для смарт-устройств Shelly и разъемов Wago 221.
Корпус-коробка для слотов T&E 3x и разъемов wago 221 (вот этот)
Корпусная коробка для встроенного гибкого провода и разъемов Wago 221
Коробка для двух гибких проводов и разъемов Wago 221.
Коробка для трех гибких проводов и разъемов Wago 221.
Квадратная коробка Shelly для 2 устройств/5 реле/5 гибких проводов и разъемов Wago 221
Коробка для слотов T&E 3x и разъемов Wago 221
Эта коробка была разработана для подключения осветительных приборов с использованием британской модели проводки (питание/переключатель/нагрузка) с двойным проводом и заземляющим проводом с разъемами Wago 221, но ее можно использовать и для других целей. Коробка поддерживает устройства Shelly Plus1, 1L, 2.5, 2PM, Dimmer.
Электробезопасность
Сетевое электричество несет в себе опасность смерти. Пожалуйста, не пытайтесь использовать один из них с реальными цепями, если вы не компетентны и не осведомлены о процедурах охраны труда и техники безопасности.
Используйте PETG или другие огнестойкие материалы, кроме PLA.

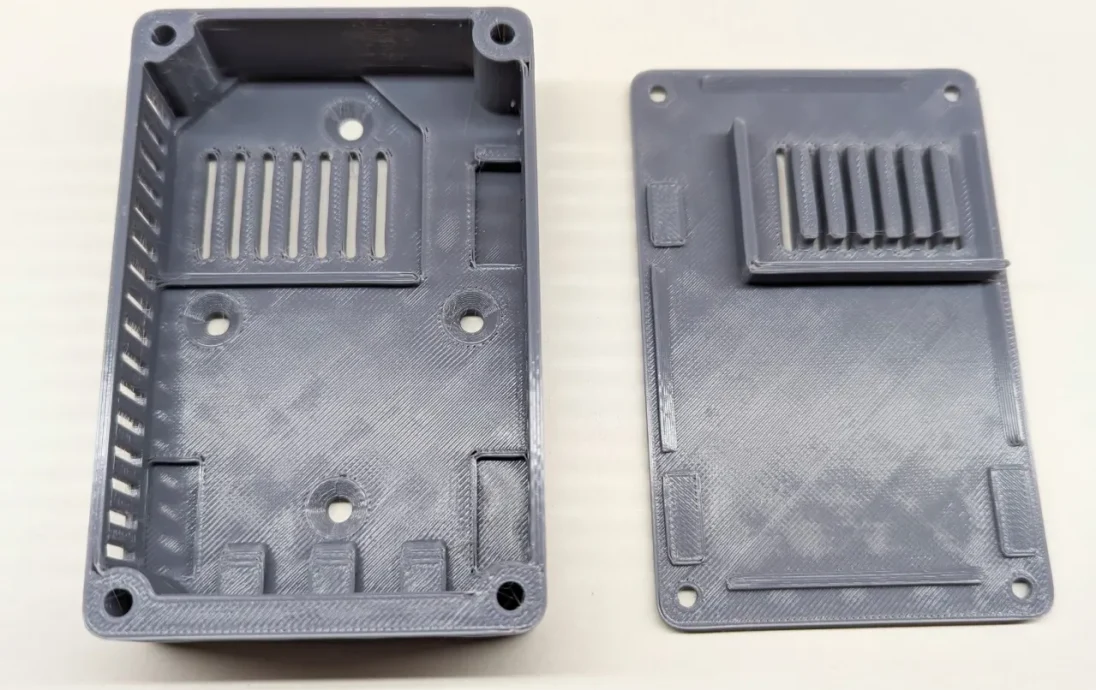

Назначение и особенности

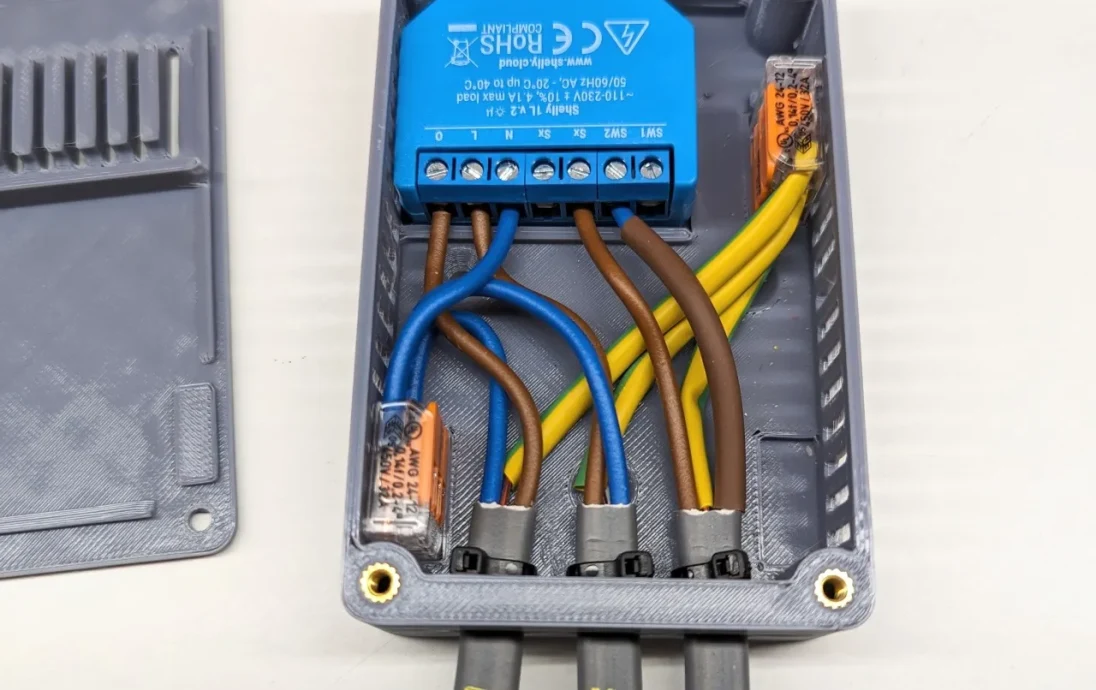

Корпус предназначен для подключения 3 сдвоенных проводов заземления к 1 устройству с использованием 3 разъемов Wago 221. Провода будут выполнять функции обеспечения питания, внешней коммутации и подключения к нагрузке.
Поддержка устройств Shelly: Shelly Plus1, Shelly 1L, Shelly 2.5, Shelly 2PM, Shelly Dimmer2.
Предохранение от натяжения проводов: Каждый входной порт для гибкого провода имеет прорези для установки кабельной стяжки в качестве разгрузки от натяжения проводов.
Отверстия для крепления: в коробке есть потайные отверстия для крепления к поверхности.
Слоты для охлаждения: вокруг корпуса, над и под ним имеются охлаждающие отверстия.
Крепление крышки: Крышка крепится к коробке с помощью 4 винтов M3 (максимум 5-10 мм), которые ввинчиваются в тепловые вставки M3, которые необходимо установить на коробку.
Печать заметок
Для крышки требуются опоры на раззенкованных отверстиях для болтов, иначе печать не будет чистой (в моем случае этого не произошло).
Контроль версий
Версия 2.1 — 03.11.2024
Обновлена (уменьшена) ширина полки для кабельных стяжек.
Крышка изменена по размеру (проблема в версии 2.0)
Версия 2 представляла собой значительный редизайн и включала следующие функции:
Вставки с терморезьбой М3 вместо квадратных пазов под гайку или отверстий для нарезания резьбы
Отверстия для крепежных болтов расположены внутри коробки, а не на внешних кронштейнах.
Прокладки для кабельных стяжек внутри коробки, а не доступные снаружи (позволяет устанавливать стяжки без демонтажа коробки)
Слот Shelly адаптирован для совместимости с несколькими моделями.
