Быстрый соединитель (для плоских клемм)......

Обзор и список деталей

Я сделал это, чтобы быстро поменять шнуры на имеющемся у меня адаптере питания камеры.

Помимо деталей, напечатанных на 3D-принтере, вам понадобится:

Кол-во 2: Винт с полукруглой головкой M3x8

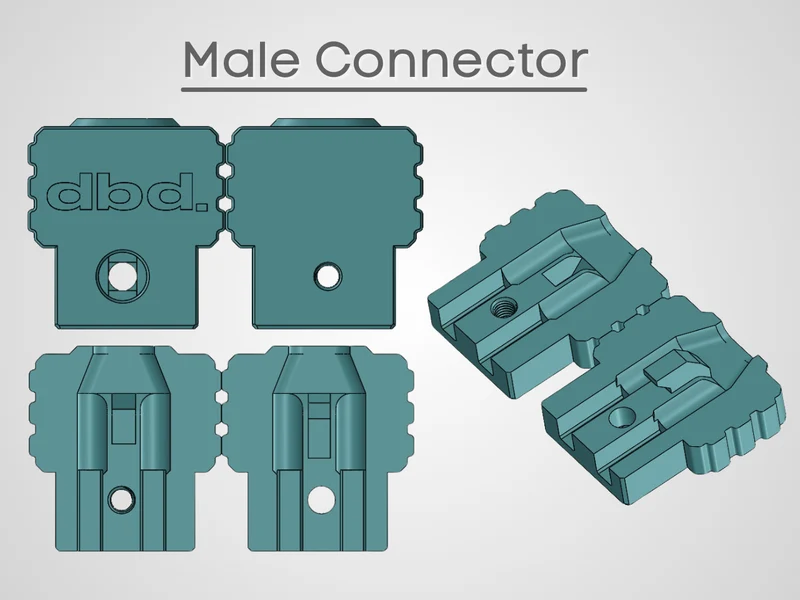

Кол-во 2: Вилочный разъем*

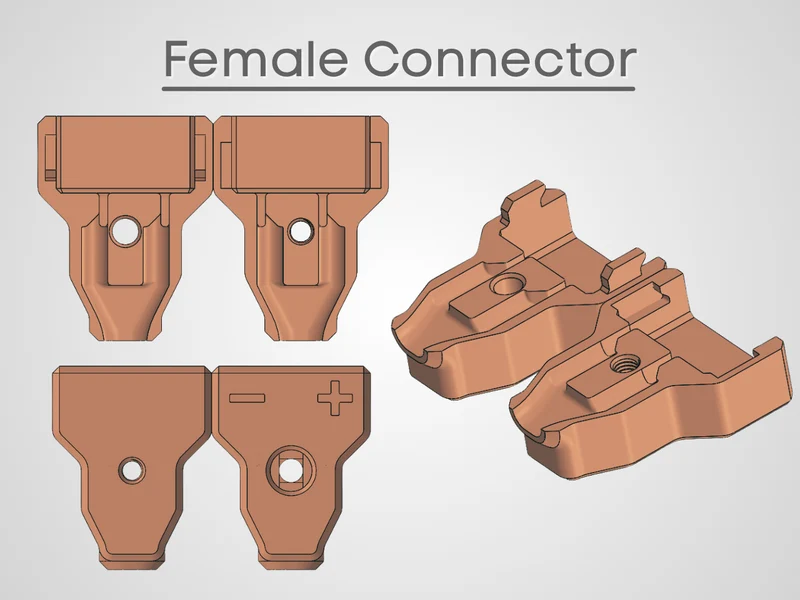

Кол-во 2: Гнездовой лепестковый разъем*

*Я удалил оригинальный жесткий пластик/изоляцию, которую обычно приходится обжимать. Затем я обжал голый металлический разъем и надел на него термоусадочную трубку, чтобы механически закрепить соединение.

Никакие опоры не нужны. Распечатайте все детали плоской стороной вниз.

Примечания

Это фрикционная посадка. Лопаточные клеммы обеспечивают надежное соединение, поэтому нет необходимости в карабинах или других методах подключения.

Клеммы слегка смещены в одну сторону, поэтому их можно подключить только в одну сторону.

Обновления

13.02.26 — Добавлены ребра по бокам вилки, чтобы их было легче разъединить. Также добавлено больше фотографий моделей.

Исправлена ​​ошибка геометрии гнездовых разъемов A и B.
