Полный набор тестов для калибровки моста
Пакет калибровки многоплитных мостов для настройки более чистых, прочных и стабильных неподдерживаемых мостов при печати FDM.
Это не просто обычный тест на пытку мостом. Входящий в комплект .3mf настроен как проект калибровки слайсера с уже примененными настройками для каждого объекта, поэтому каждый объект проверяет определенную переменную моста. Откройте .3mf непос��едственно в OrcaSlicer или совместимом слайсере, нарежьте его, распечатайте и сравните результаты.
Что это помогает настроить
Используйте этот пакет для калибровки:
Скорость моста
Скорость внутреннего моста
Коэффициент потока моста
Плотность внешнего моста

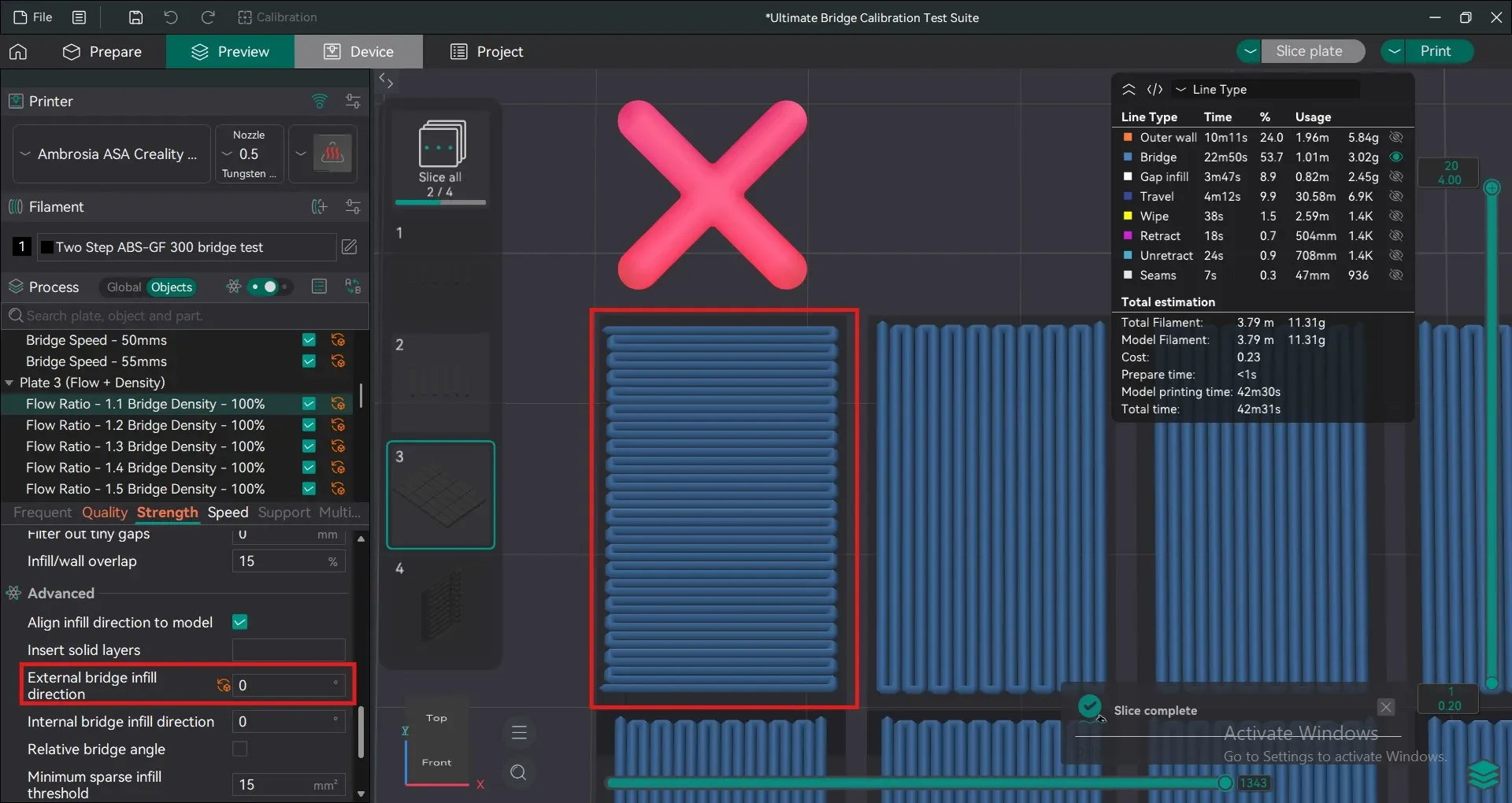

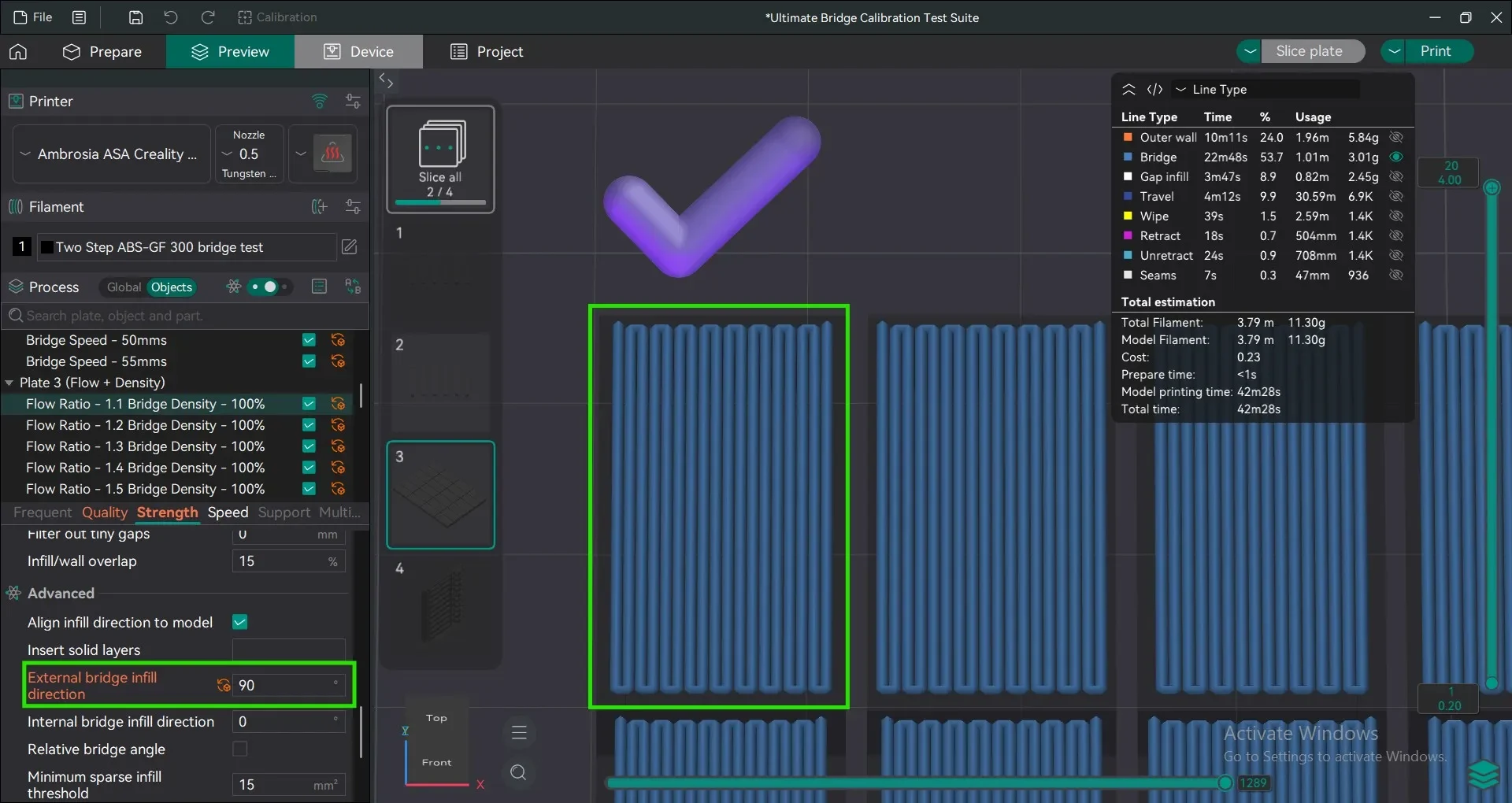

Угол/направление моста
Поведение толстого моста
Охлаждение и поведение вентилятора
Провисающие, свисающие, натянутые и слабые пряди мостика.
Перекрытие сильно зависит от нити, температуры, охлаждения, размера сопла и поведения слайсера, поэтому оптимальные настройки могут быть разными для PLA, PETG, ABS, ASA, нейлона, PPS, ПК и материалов с наполнителем.
Важно: используйте .3mf
Файл .3mf содержит настройки калибровки для каждого объекта.
Для достижения наилучших результатов:
Откройте .3mf как проект
Не импортируйте его только как простую геометрию.
Не объединяйте и не сбрасывайте настройки объекта
Перед нарезкой убедитесь, что настройки для каждого объекта по-прежнему применяются.
Используйте файлы STL только в том случае, если вы хотите установить значения калибровки вручную.
Проект был создан для рабочих процессов в стиле OrcaSlicer/Bambu Studio. Другие срезы могут не сохранять все встроенные настройки.
Перед печатью
.3mf также может хранить настройки принтера, нити, стола и температуры из сохраненного проекта.
Перед печатью проверьте:
Профиль принтера
Размер строительной пластины
Размер сопла
Температура сопла
Температура кровати
Тип нити
Настройки охлаждения
Увеличение потока и давления для вашей нити
Не печатайте вслепую, используя сохраненный профиль машины или нити, если он не соответствует вашим настройкам.

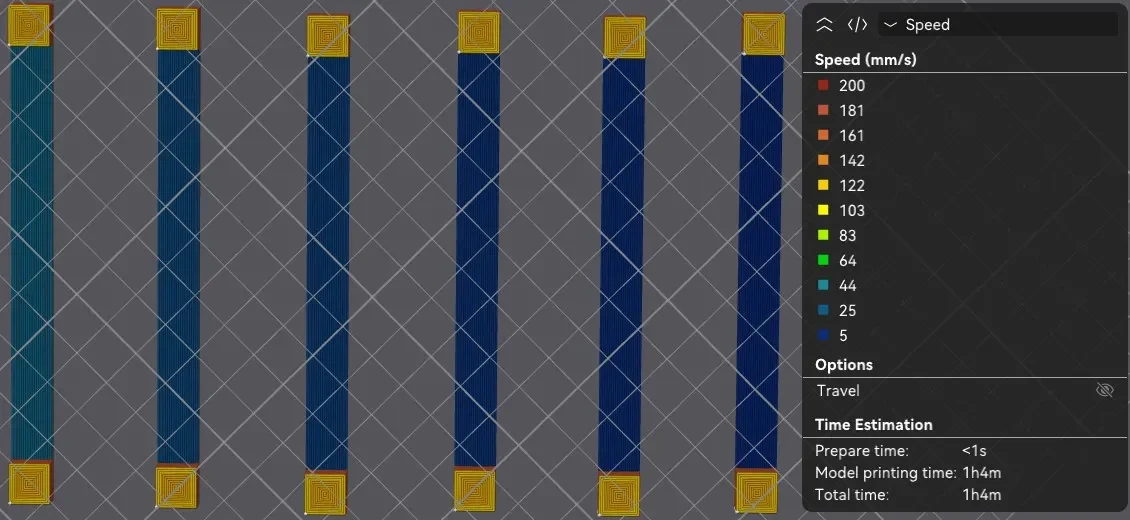

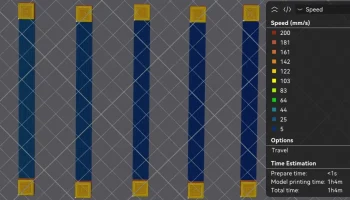

Табличка 1 — Калибровка скорости моста, нижний диапазон
Табличка 1 тестирует более низкие скорости моста:
Включена скорость моста справа налево по диагонали для каждого объекта.
5 мм/с
7,5 мм/с
10 мм/с
15 мм/с
20 мм/с
25 мм/с
Для каждого объекта применяется скорость моста, применяемая к каждому объекту. Используйте эту пластину в первую очередь, если вы настраиваете сложную нить, материал с горячей камерой или материал, требующий более медленного движения моста. Объекты расположены по диагонали, чтобы смягчить потенциальное влияние охлаждения от предыдущих башен.
Табличка 2. Калибровка скорости моста, верхний диапазон
Табличка 2 продолжает тест скорости моста:
Включена скорость моста справа налево по диагонали для каждого объекта.
30 мм/с
35 мм/с
40 мм/с
45 мм/с
50 мм/с
55 мм/с
Используйте эту пластину после Таблички 1, если ваша нить хорошо переплетается и вы хотите добиться максимальной скорости чистого перемычки.
Не выбирайте просто самый быстрый из сохранившихся мостов. Выберите самый быстрый мост, который по-прежнему выглядит чистым, правильно закрепляется и обеспечивает хорошее восстановление верхнего слоя.

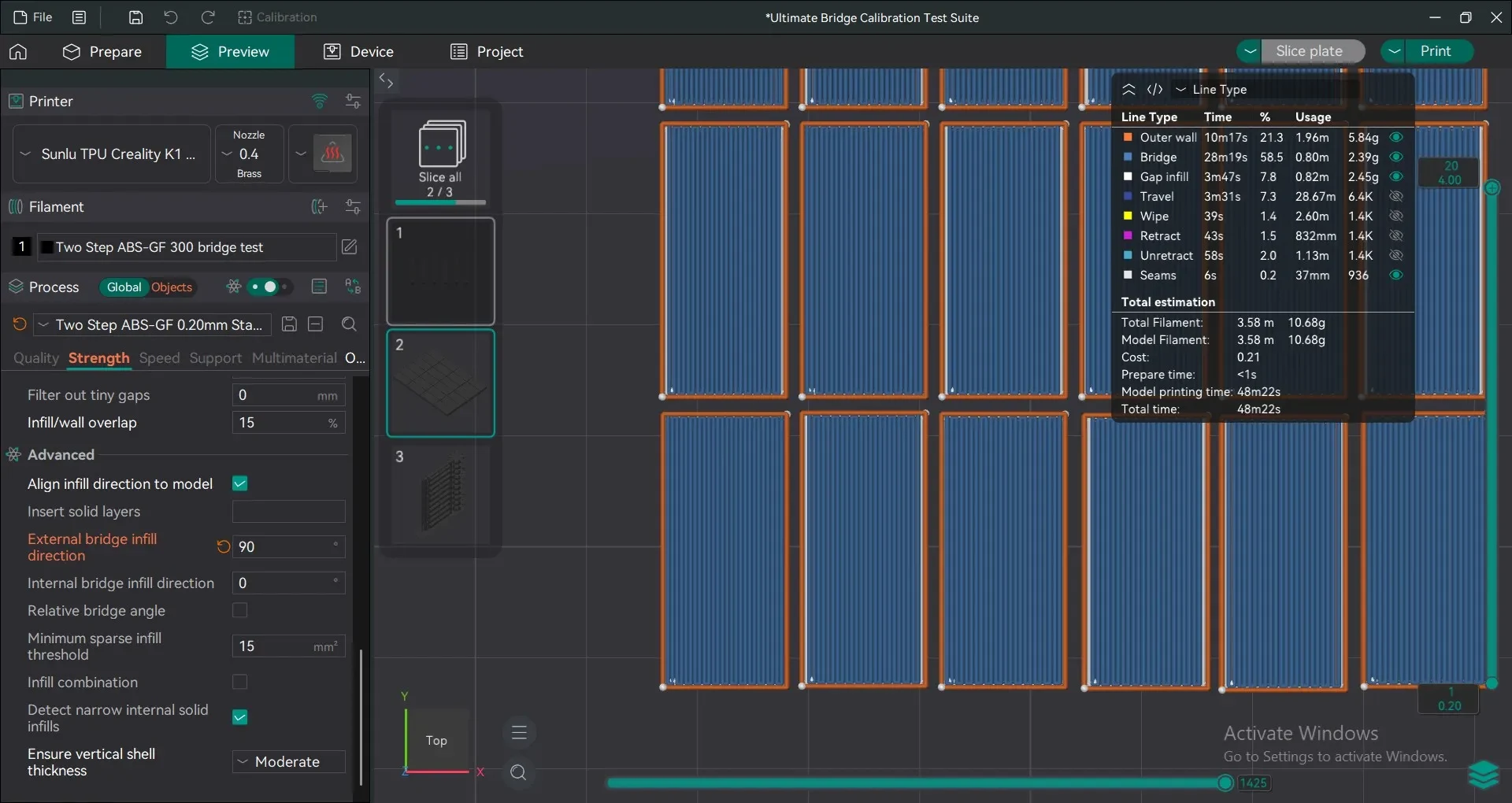

Табличка 3. Матрица мостового потока/плотности
На табличке 3 соотношение потоков мостика сравнивается с плотностью внешнего мостика.
Включенные соотношения потоков слева направо для каждого столбца и объекта:
1.1
1.2
1.3
1,4
1,5
1,6
Включенная плотность внешних мостов сверху вниз для каждой строки и объекта:
100%
105%
110%
115%
Эта табличка будет полезна после того, как вы уже выбрали хорошую скорость моста из табличек 1 и 2.
Цель состоит в том, чтобы найти комбинацию, которая обеспечит максимально чистую нижнюю часть, сохраняя при этом прочную закрытую поверхность моста.

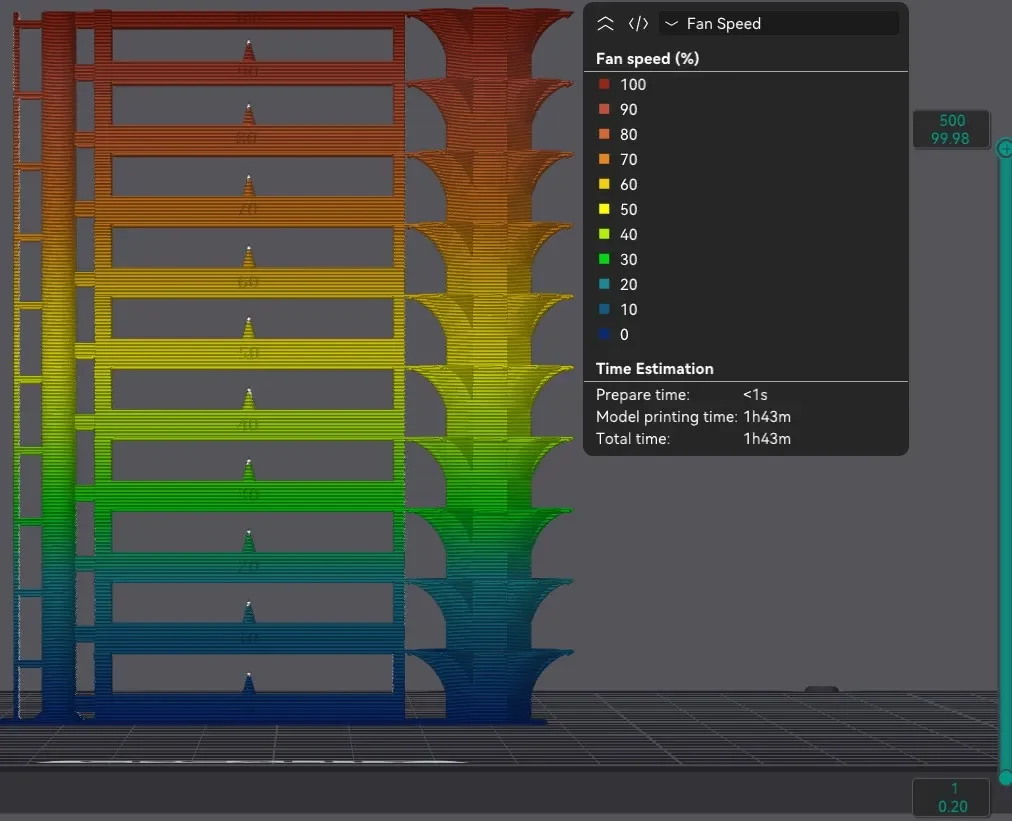

Табличка 4 — Проверка работы вентилятора/охлаждения
Табличка 4 используется для проверки режима охлаждения и изменения скорости вращения вентилятора.
Разрежьте тарелку и осмотрите превью. Убедитесь, что поведение вентиляторов соответствует вашим ожиданиям по мере того, как башня становится выше.
Полезные настройки охлаждения, которые стоит проверить:
Автоматическое охлаждение
Минимальная скорость вентилятора
Скорость вентилятора моста
Скорость вентилятора свеса/моста
Скорость вентилятора внутреннего моста
Слой полной скорости вентилятора
Принудительное охлаждение свесов и мостов
Эта пластина особенно полезна при настройке материалов, где слишком сильное охлаждение вызывает деформацию, а слишком малое охлаждение вызывает провисание моста.
Рекомендуемый порядок настройки
Для достижения наилучших результатов настраивайтесь в следующем порядке:
Распечатайте Табличку 1 и/или Табличку 2, чтобы определить наилучшую скорость моста.
Установите наилучшую глобальную скорость моста.
