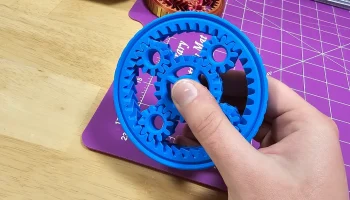

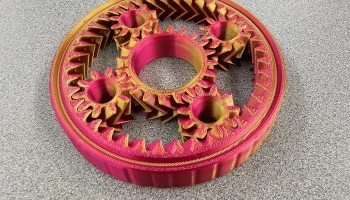

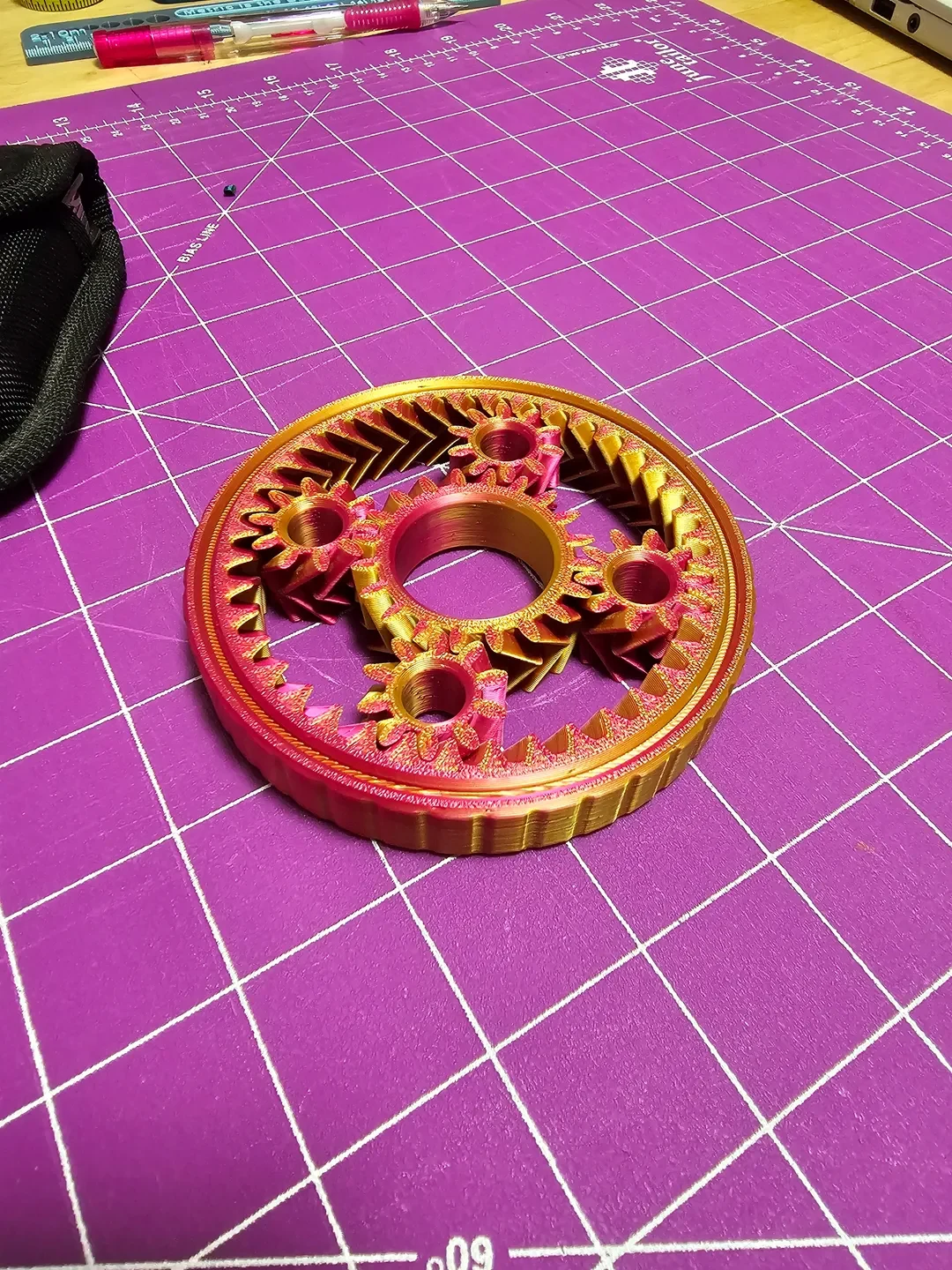

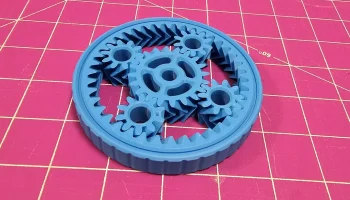

Игрушка-непоседа с планетарным механизмом (100% печать на...

Мне нужно было что-то смоделировать в Creo в рамках курса аддитивного производства. Поэтому я решил выдуть из воды все остальные модели с помощью моей полностью распечатанной игрушки планетарного механизма.

В общей сложности я потратил 4 дня, исследуя дизайн шестерен с нуля, моделируя шестерни и злясь на Creo за то, что он раздражает.

(Обновление: в итоге я получил 200% оценку за задание!!!)

^ Комментарий моего профессора по поводу моего представления узла шестерни.

(Примечание: 100% моделирование параметрических шестерен в Creo — это хлопотно, и вам не следует этого делать.)

Инженерное дело:

Оборудование:

Модуль: 2

Угол давления: 20 градусов

Угол скоса: 45 градусов

Редуктор редуктора: 2:1

Толщина: 15 мм

Зубы:

Вс: 20

Планета: 10

Кольцо: 40

Примечания к патчу:

Обновление 2/2:

Была выпущена оригинальная модель.

Обновление от 28 февраля:

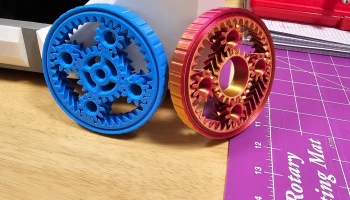

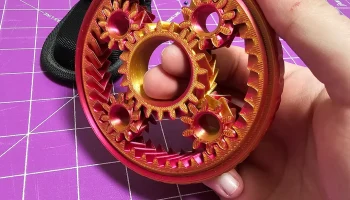

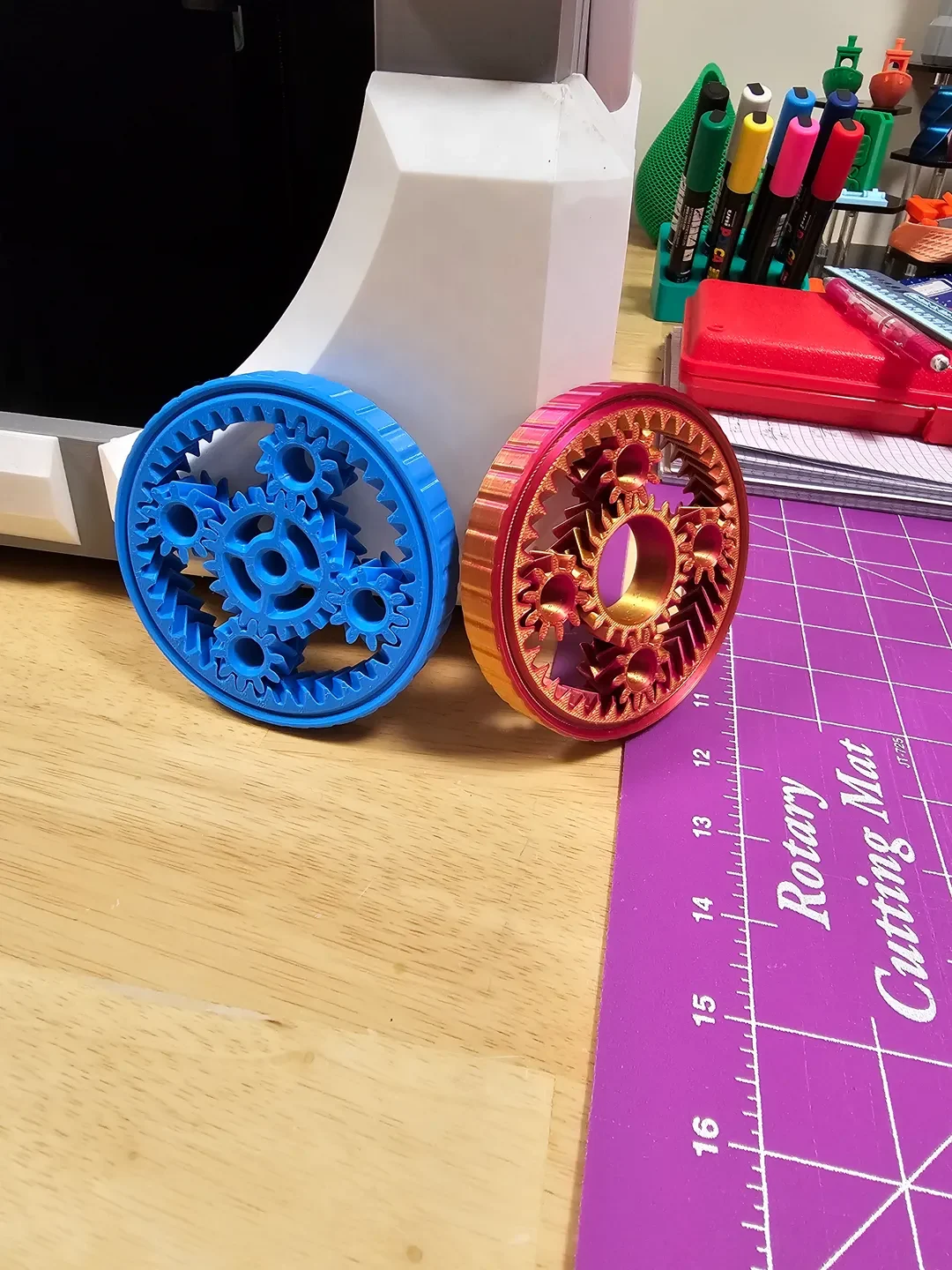

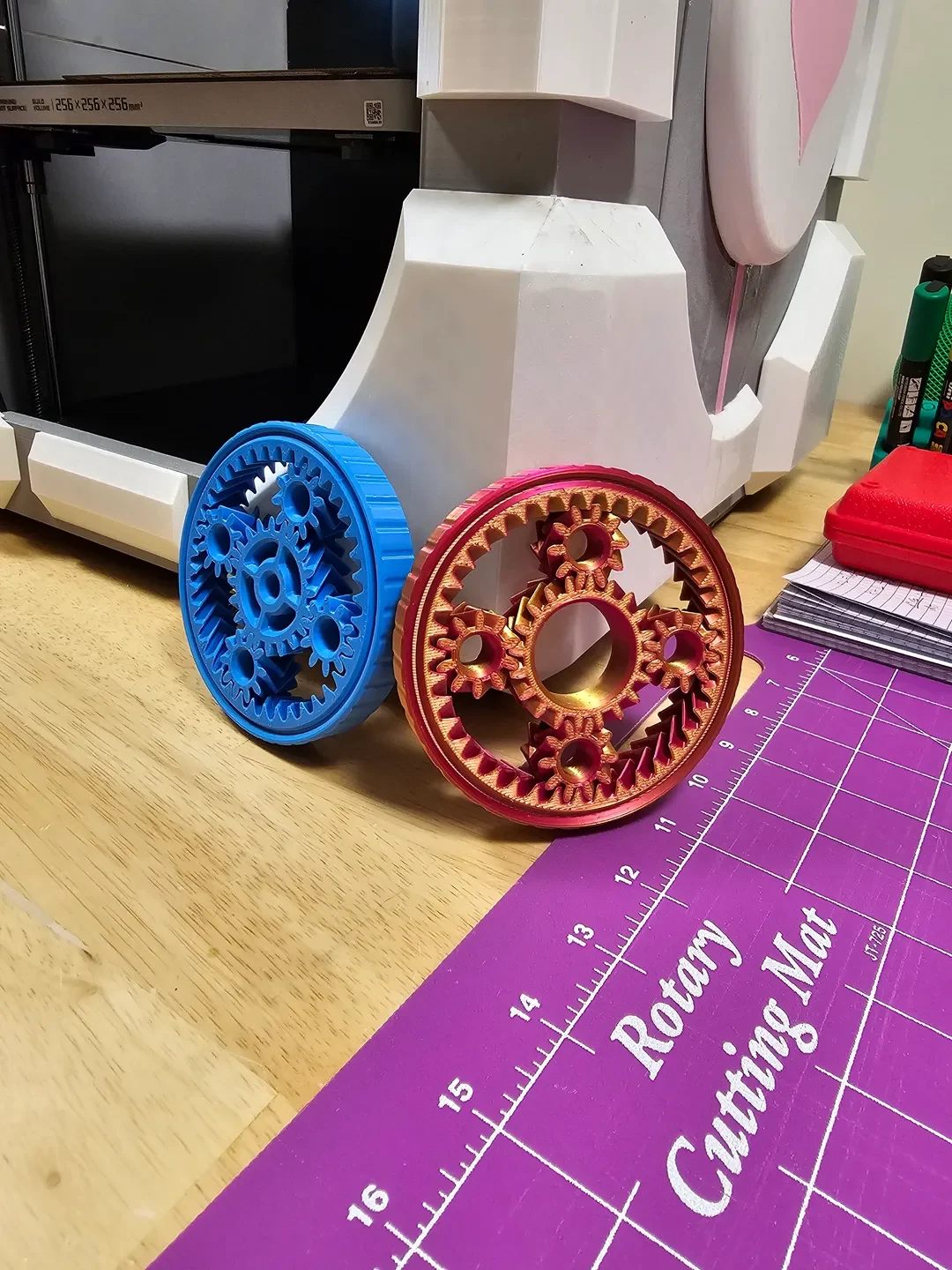

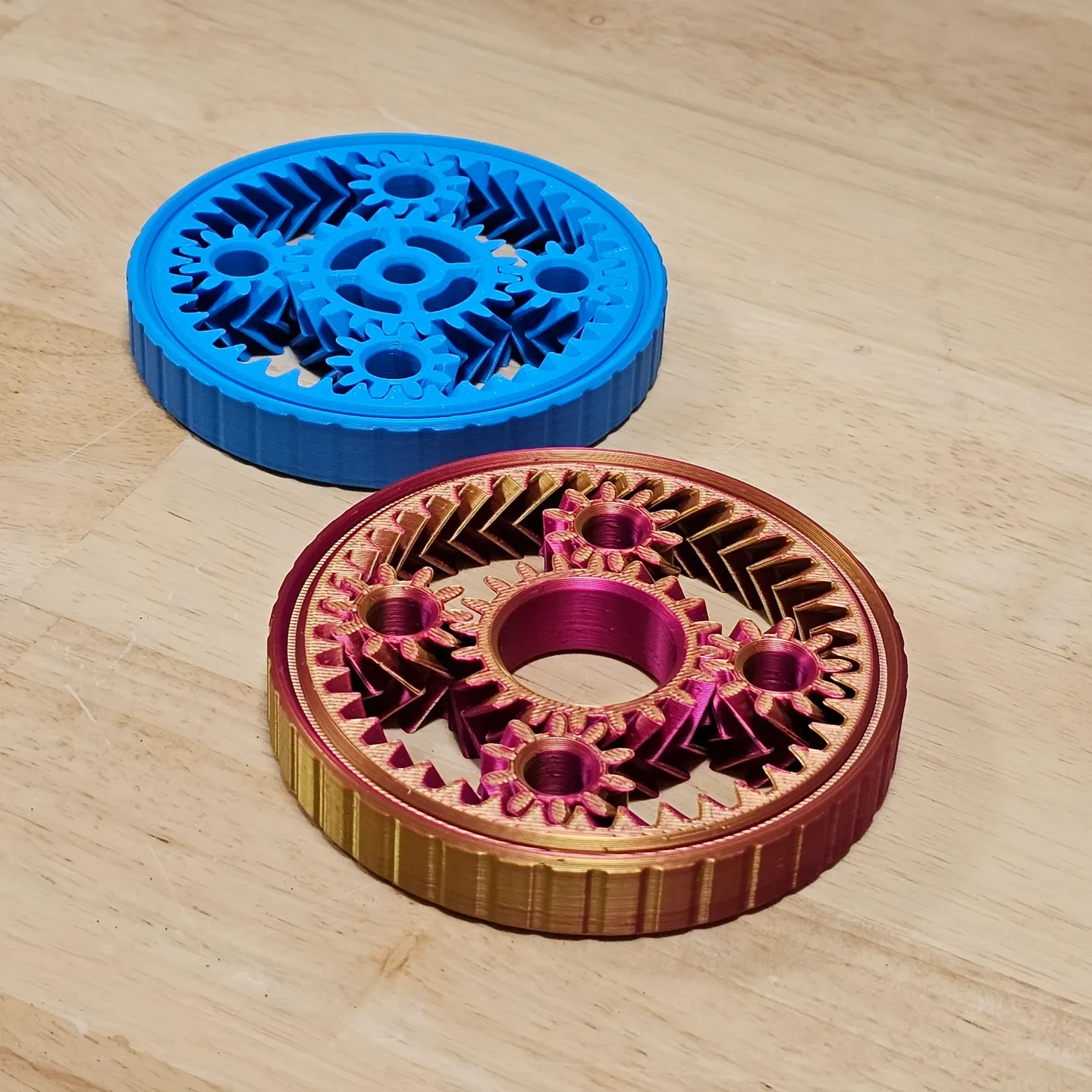

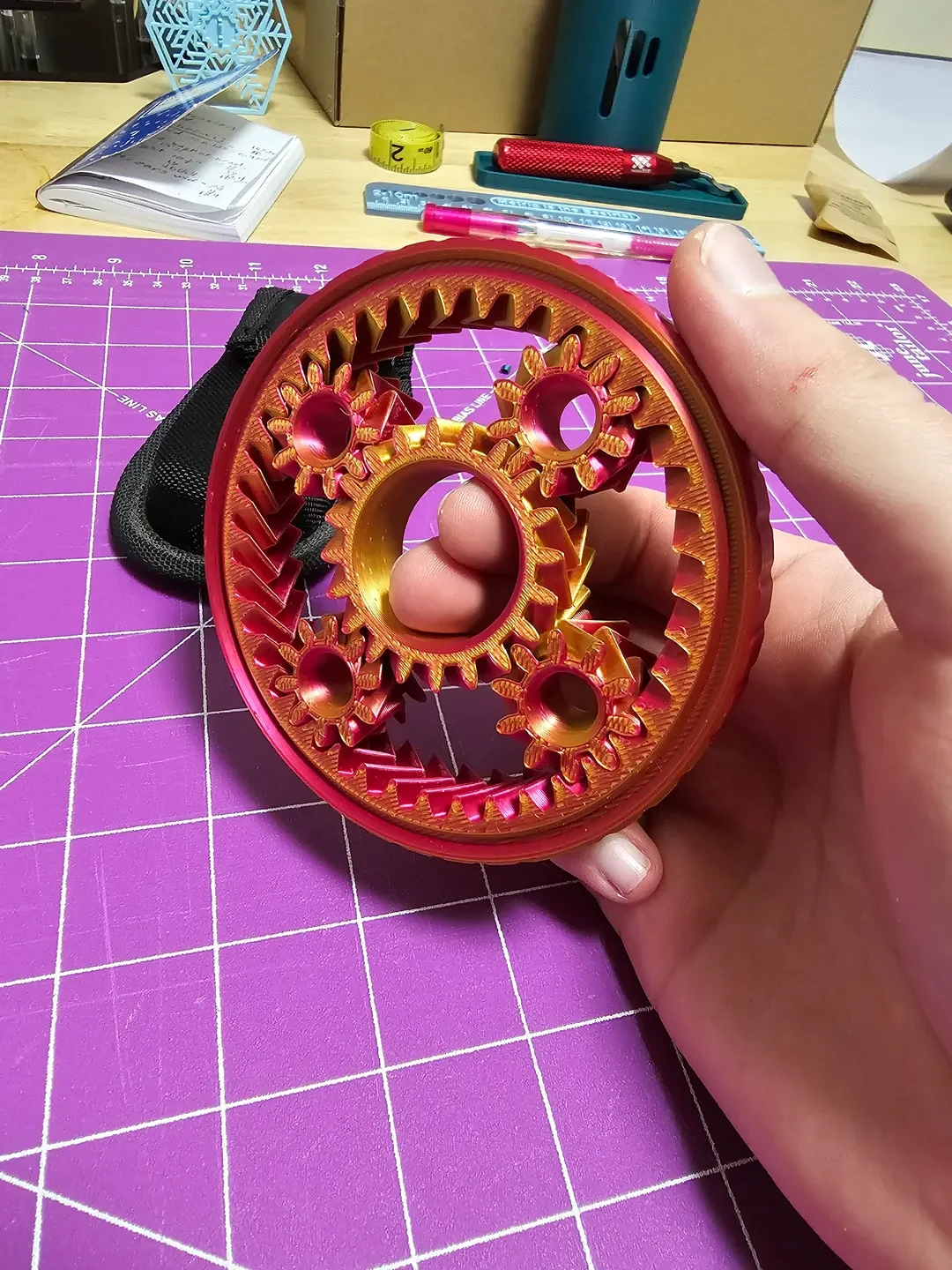

Добавлена версия с центральной функцией, чтобы игрушку было легче держать! + Новые картинки!!
В следующем обновлении будет добавлено больше функций развлекательного центра. Плюс, я начинаю думать о забавном дизайне стенда! Следите за обновлениями!!
