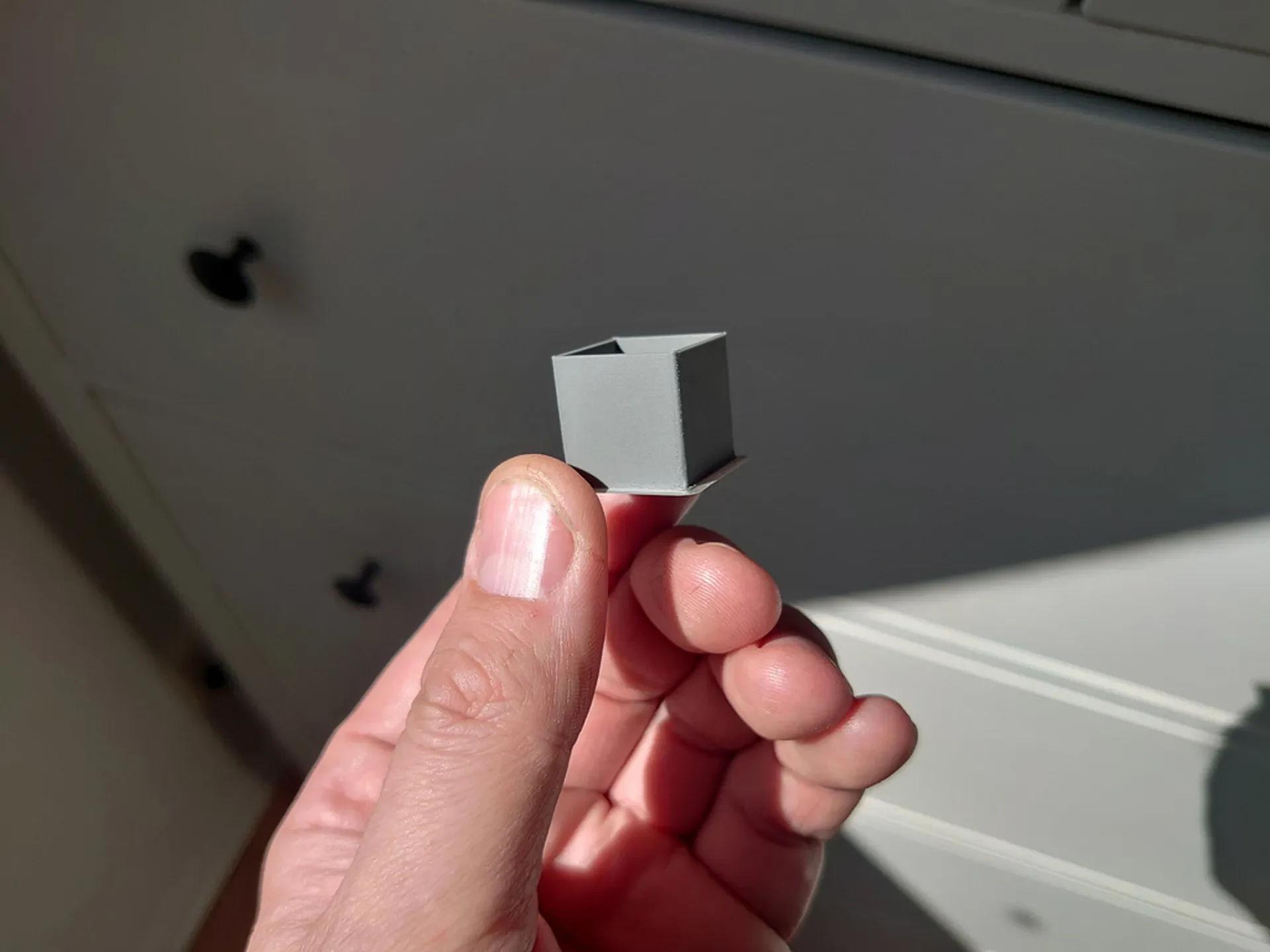

Калибровочный куб потока
Обновление от 11 января 2022 г.
Спасибо за отзыв, приятно видеть так много производителей! Я оптимизировал толщину дна, чтобы сэкономить немного материала, а также ускорить печать.
Я также загрузил новые версии, которые вдвое меньше высоты для еще более быстрой печати (они называются «быстрая печать»), применимы те же инструкции, что и ниже.
Поддержка
Все мои дизайны и моды на Printables можно использовать бесплатно и создавать ремиксы. У них есть некоммерческая лицензия. Если вам понравился этот или любой другой мой дизайн, вы можете отправить мне небольшое пожертвование, перейдя по ссылке ниже. Спасибо :)
https://www.paypal.me/humebeamengineering
О
Одна из самых важных вещей для получения качественной печати — правильно подобрать множитель расхода/��кструзии для вашей нити. Хорошая новость в том, что дозвониться легко.
Инструкции, сопло 0,40 мм

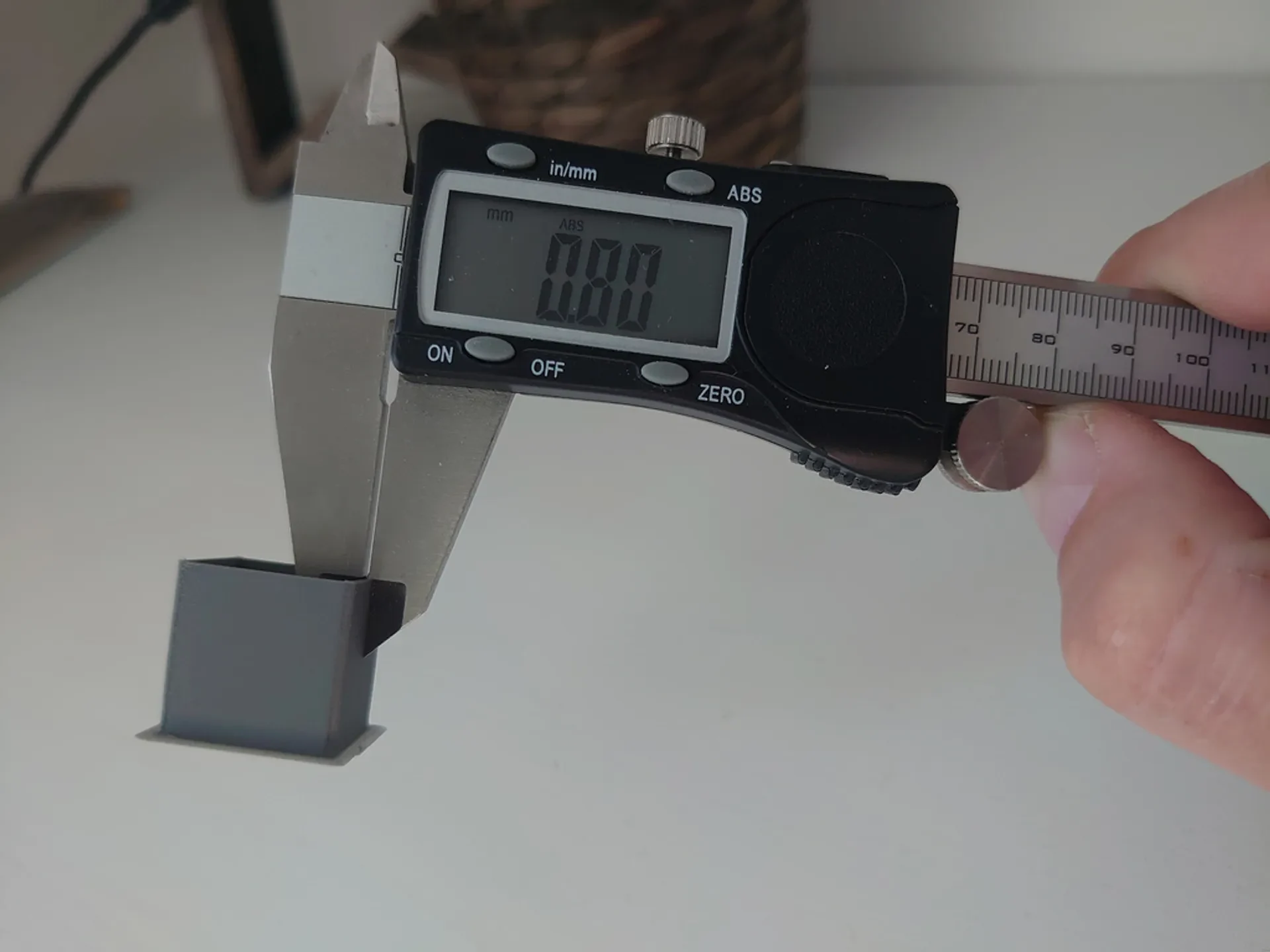

Например, используя сопло диаметром 0,40 мм, установите в слайсере ширину линии ровно 0,40 мм и напечатайте этот калибровочный куб со стенками 0,80 мм. После того, как вы его распечатали, измерьте толщину всех четырех стенок штангенциркулем и запишите ширину. Например, предположим, что это измеренная ширина стен:
0,81, 0,82, 0,83, 0,83
Тогда формула для расчета расхода:
0,80 / ((0,81 + 0,82 + 0,83 + 0,83) / 4) ≈ 0,97
Итак, множитель расхода или экструзии составляет около 97% или 0,97, который вы затем устанавливаете в своем слайсере. Если вы начали со значения расхода, отличного от 100 % или 1,0, вы умножаете его на новый рассчитанный множитель расхода.
Распечатайте куб еще раз для подтверждения. Измеренные стенки теперь должны иметь толщину очень близкую к 0,80 мм.
А как насчет другого размера сопла?
Формула аналогична для других размеров насадок. Установите ширину линии точно такую же, как размер вашего сопла, а затем распечатайте этот конкретный калибровочный куб расхода. Затем измерьте все стены штангенциркулем. Вот формула для расчета расхода:
(Размер сопла* 2) / ((Ширина стены 1 + ширина стены 2 + ширина стены 3 + ширина стены 4) / 4)
Примечания:
Этот метод не совсем точен, поскольку каждый слайсер обрабатывает ширину стенок и поток немного по-разному. Однако это хороший инструмент для быстрого получения информации.
