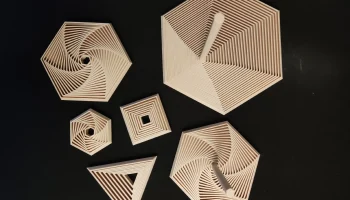

Многоугольные непоседы - полностью настраиваемые (треугол...

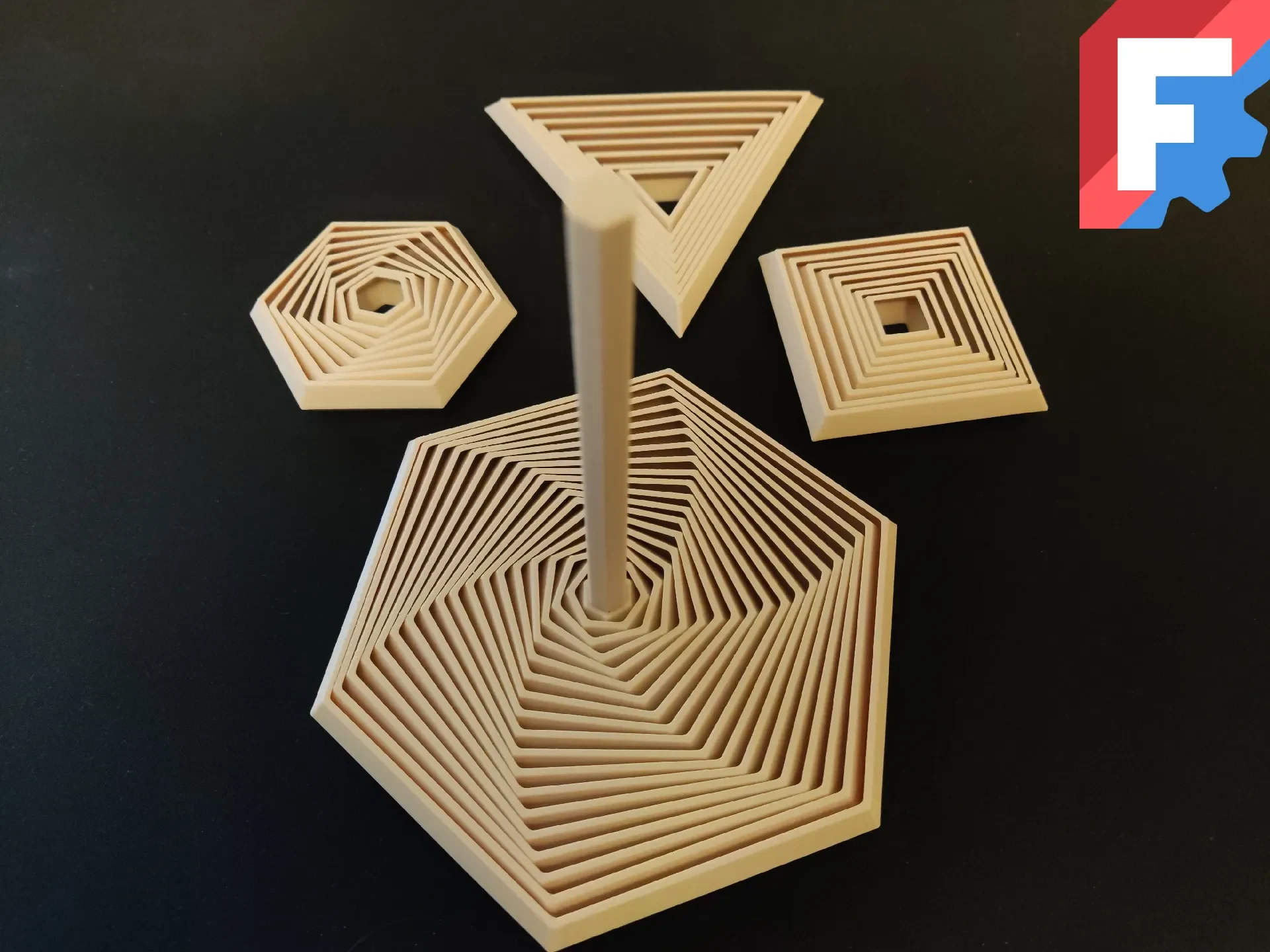

Полностью параметрический многоугольный непоседа.

Советы по печати:

Уменьшите скорость печати

Уменьшите скорость вентилятора охлаждения.

Для прочной ручки используйте 3 стенки.

Обеспечьте хорошую адгезию кровати.

Как настроить свой собственный?

Вам потребуется загрузить FreeCAD, бесплатное программное обеспечение САПР.

Открыв файл, вы увидите части непоседы в левом верхнем углу. Это иерархический список. При нажатии на «VarSet» отобразятся все доступные параметры, которые вы можете настроить.

Параметры (и советы):

Генерация не является надежной, поэтому избегайте установки неправильных значений (иначе FreeCAD/The fidget может дать сбой)! Более того, у больших непосед генерация может быть медленной.

Стороны: количество сторон многоугольника.

Установите это значение выше 2!

Количество сегментов: количество сегментов/слоев, которые имеет непоседа.

Поскольку непоседа генерируется от самой внешней стены внутрь, не устанавливайте слишком высокое значение. Начните с небольшого значения и постепенно у��еличивайте его. Если вы хотите еще и ручку, то убедитесь, что средний сегмент достаточно широк, чтобы можно было скрутить всю фиджету с собой (если он слишком маленький, то он сможет самостоятельно поворачиваться внутри фиджеты).

Интервал: расстояние между двумя соседними сегментами/слоями.

1,1 мм подойдет для небольших непосед, но для гигантских могут потребоваться меньшие значения. Более высок��е значения приводят к большей гибкости, но также к более высокому риску развала устройства.

Угол стены: угол «локтя» сегмента.

Для меня температура 120 градусов была идеальной. Более высокие значения приводят к большей гибкости, но также и к более высокому риску развала устройства.

Ширина стены: ширина стены сегментов.

Должен быть как минимум в 2 раза больше размера сопла, но в 3 раза ��учше для сцепления с поверхностью.

Внешняя стена до центра: расстояние между крайним сегментом и центром.

Установите это значение в соответствии с количеством сегментов, чтобы избежать сбоев FreeCAD.

Высота: Высота непоседы без ручки.

Низкие значения могут привести к смещению сегментов друг от друга.

Радиус ручки: радиус ручки (расстояние от стены до центра).

Убедитесь, что он достаточно мал, чтобы ручка оставалась на среднем сегменте детали.

Высота ручки: высота ручки.

Установите его так высоко, как хотите.

Чтобы убедиться, что непоседа не развалится, установите параметры «Интервал», «Угол стены» и «Высота» в соответствии с советами, которые я написал выше.

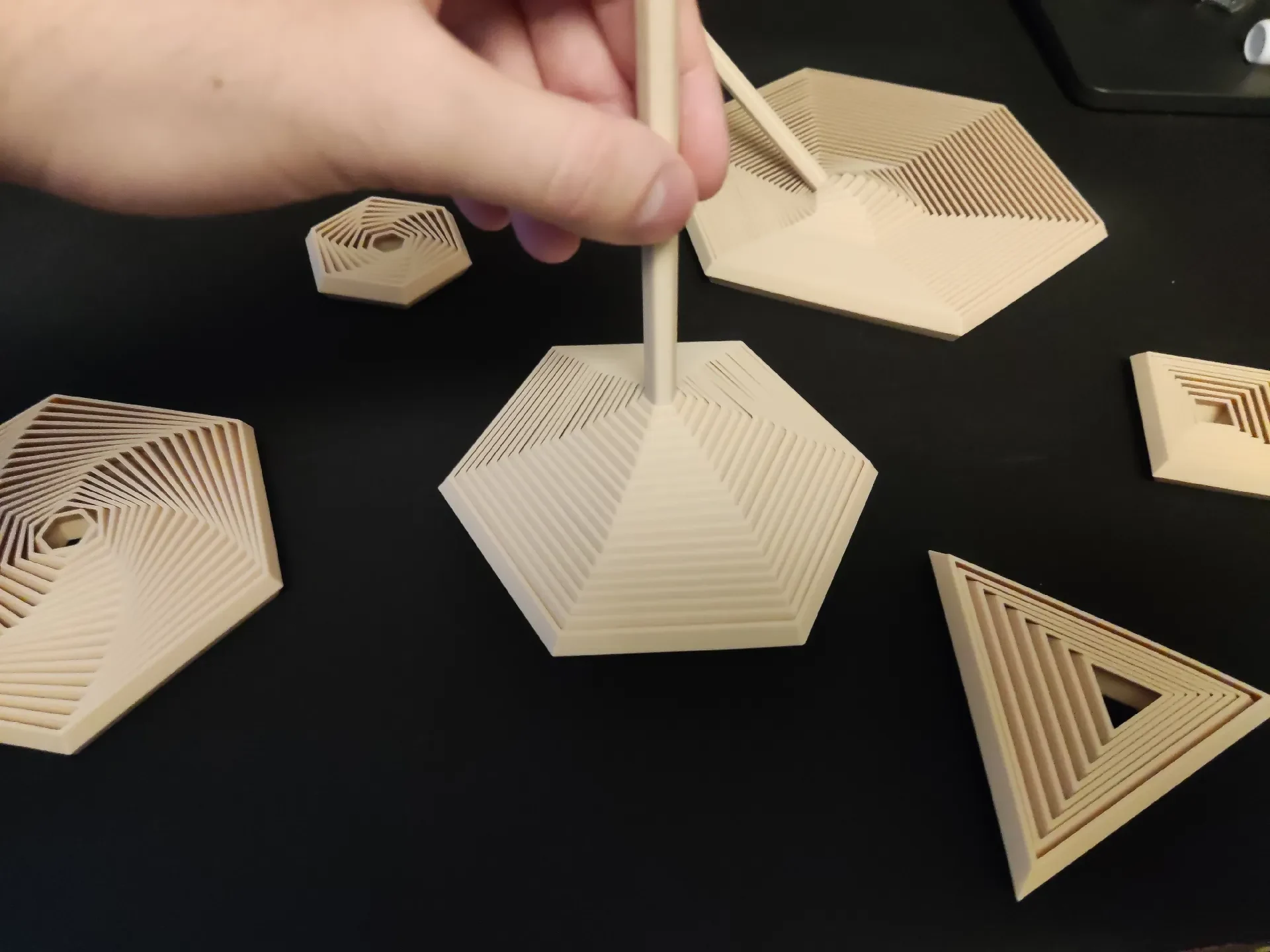

Ручка и прочная середина

Если вы хотите, чтобы середина была пустой или дескриптор не нужен, выберите соответствующую часть тела в иерархическом списке под телом:

БезТвердыйСредний

WithSolidMiddle

с ручкой

Затем нажмите Ctrl + e, чтобы экспортировать его, или строку верхнего меню -> Файл -> Экспорт...

В качестве альтернативы вы также можете удалить его в слайсере:

Импортируйте и выберите непоседа

Щелкните правой кнопкой мыши -> Разделить -> На части.

Затем удалите ту часть, которая вам не нужна.

Непоседы наизнанку

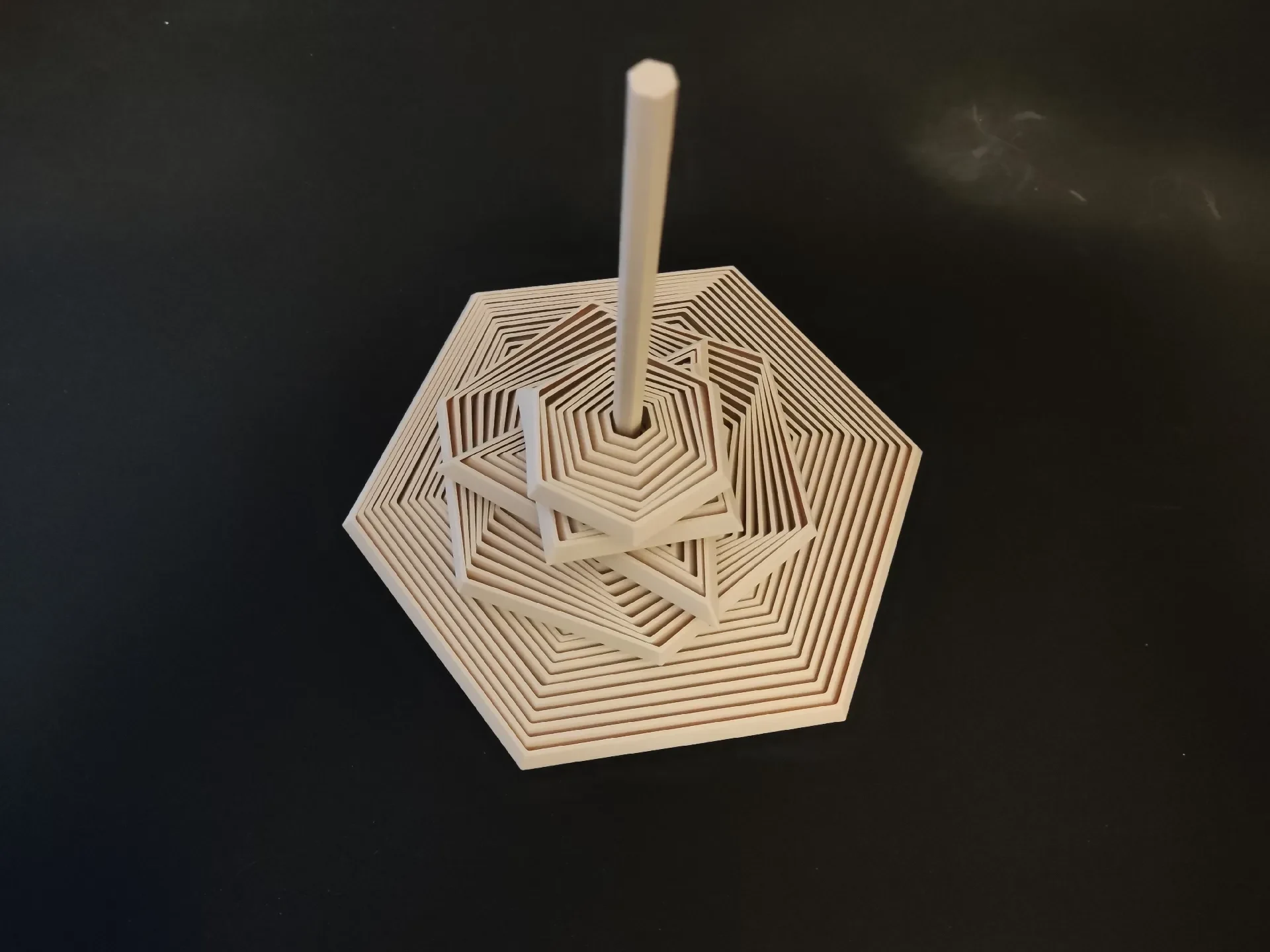

Установив угол стены выше 180 градусов (например, 240), вы можете сделать с его помощью фиджеты «inisde out» (пример см. Последние 2 изображения или образец фиджета).

Удачной печати и настройки!
