Калькулятор усадки - инструмент калибровки размеров v9 (а...
Распечатайте тестовый образец → Измерьте его штангенциркулем → Введите результаты измерений в калькулятор листов Google → Получите результаты с листа с рассчитанной усадкой → Введите данные в слайсер → Вуаля, идеально откалиброванная компенсация усадки отпечатка.
Когда лист Google открыт, в меню «Файл» есть возможность сделать копию на GDrive. Это даст вам вашу собственную, редактируемую копию.
Новая версия инструмента размерной калибро��ки.

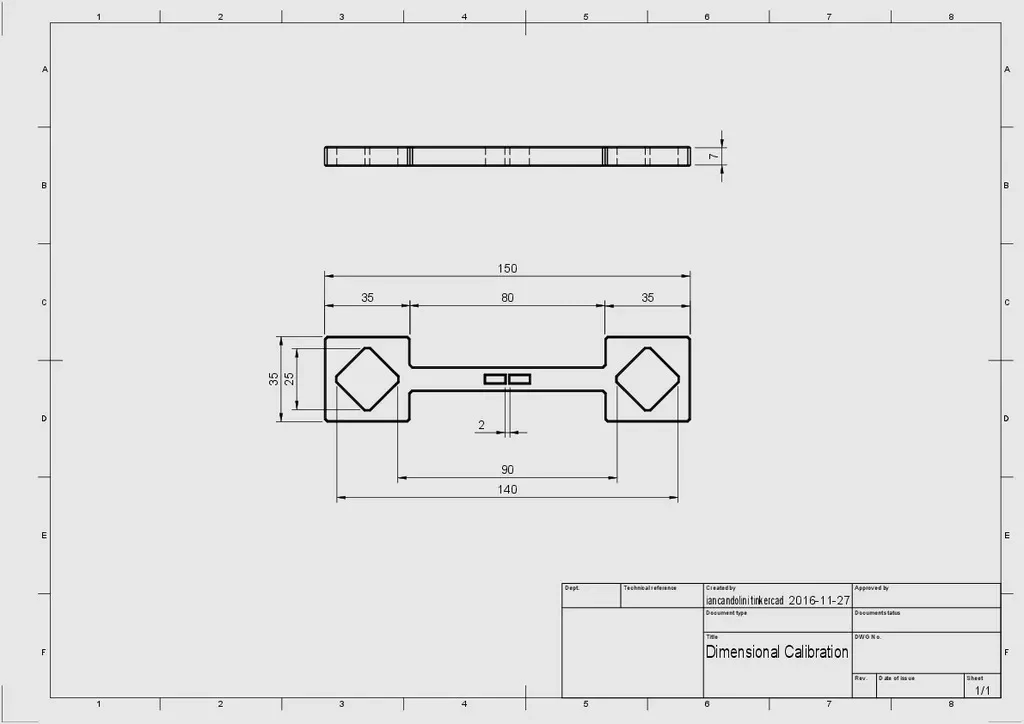

Пересмотренную часть легче измерить, и она должна давать более точные результаты.
В электронной таблице теперь учитываются как ошибка масштабирования из-за усадки, так и ошибка радиальной компенсации.

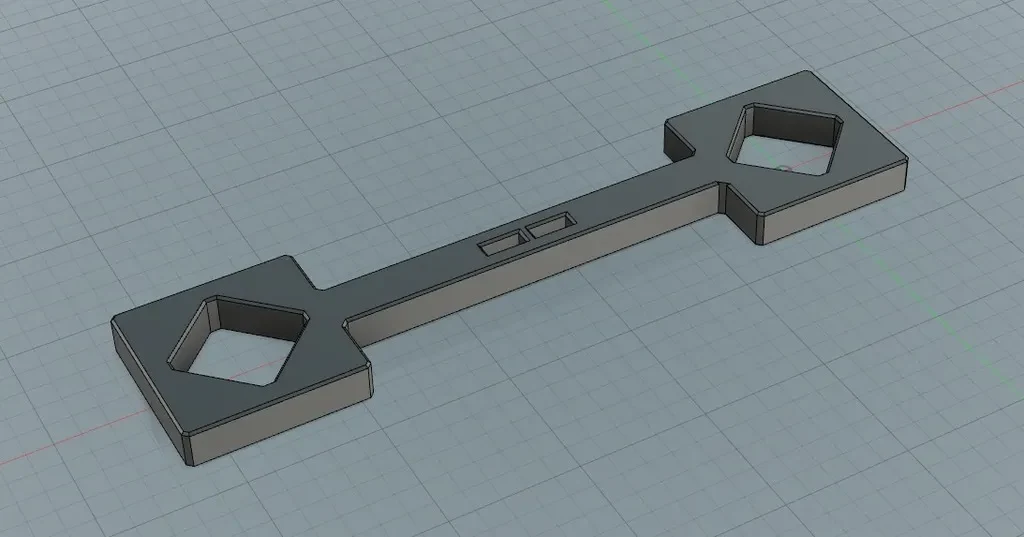

Распечатайте тестовую часть, используя выбранную вами нить и настройки слайсера, которые вы собираетесь использовать.

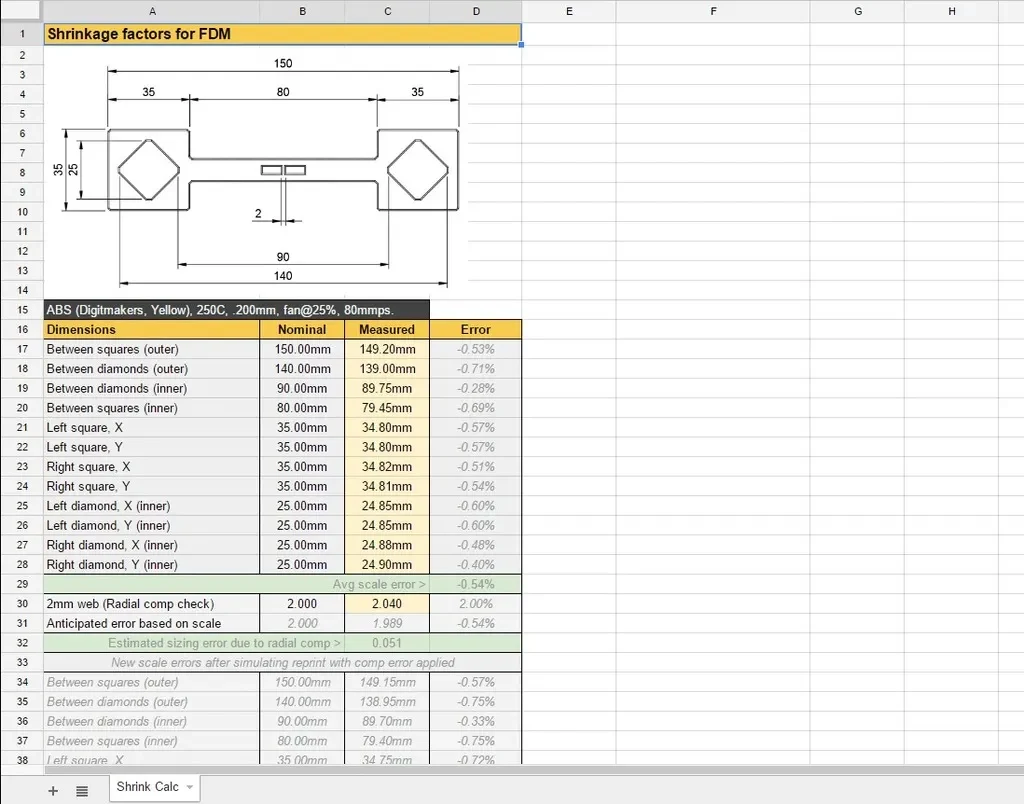

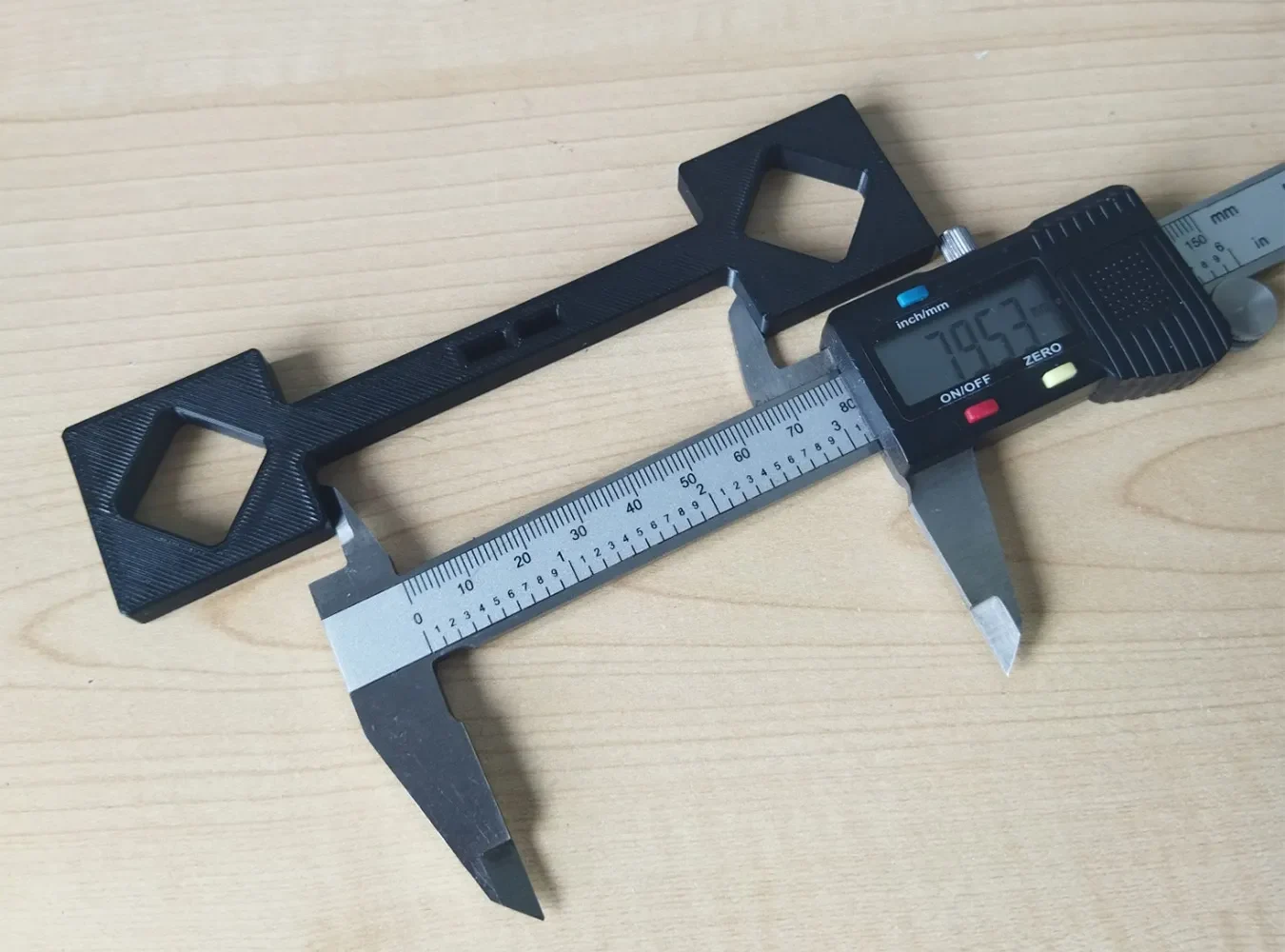

Измерьте и введите данные в электронную таблицу (моя опубликована по адресу https://docs.google.com/spreadsheets/d/14Nqzy8B2T4-O4q95d4unt6nQt4gQbnZm_qMQ-7PzV_I/edit?usp=sharing).
Обновите настройки слайсера.
Идея состоит в том, чтобы измерить все характеристики, кроме мельчайших деталей. Эти более крупные элементы будут больше всего подвержены ошибкам из-за усадки и меньше всего подвержены ошибкам из-за ошибок радиальной компенсации. Проценты ошибок масштабирования заполняются.
Затем измерьте самую маленькую деталь. На эту функцию меньше всего влияет усадка, а больше всего — ошибки радиальной компенсации. Электронная таблица оценивает, какой «должна» быть ошибка, на основе ошибок масштабирования, обнаруженных на более крупных объектах, и объясняет разницу ошибкой радиальной компоновки. Эта радиальная ошибка заполнена.
Затем электронная таблица пересчитывает ошибки масштабирования, обнаруженные на более крупных объектах, «имитируя» перепечатку детали с скорректированной радиальной компенсацией, а затем принимает среднее значение этих значений в качестве окончательной ошибки масштабирования для вашего слайсера.
Наконец, внизу заполняются как коэффициент масштабирования для ввода, так и радиальный сдвиг (в моем слайсере он называется компенсацией горизонтального размера). Подключите их к слайсеру.
Этот файл был первоначально загружен участником LuckyPants на Thingiverse еще в 2016 году. Вся заслуга принадлежит ему. Я просто хотел, чтобы этот НЕВЕРОЯТНО ХОРОШИЙ инструмент был доступен здесь для сообщества Printables (https://www.thingiverse.com/thing:1982686/files).
