Револьвер Фиджет - Ремикс

Я переделал револьвер на основе оригинального дизайна EDUNBR3D, внеся некоторые изменения для упрощения печати.

Я вырезал в OrcaSlicer файлы STEP, используя поддержку дерева/органики.

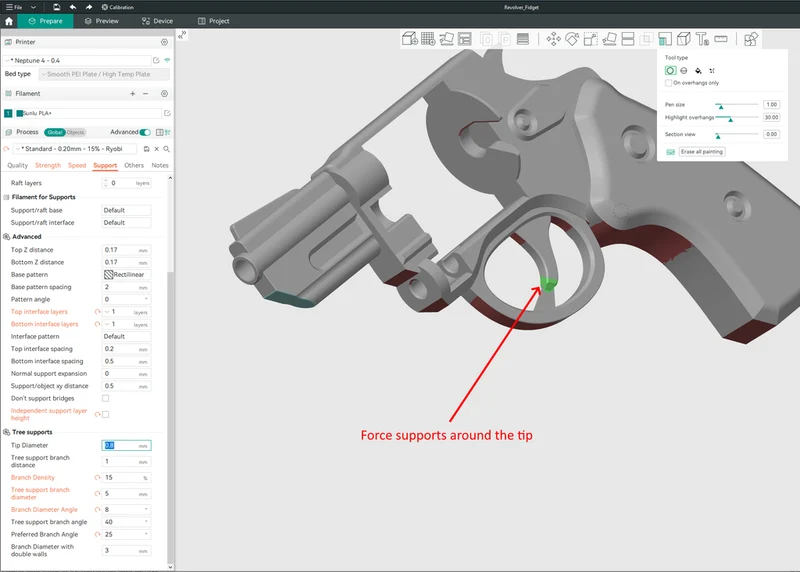

Вы можете увидеть мои параметры поддержки на прилагаемых изображениях.

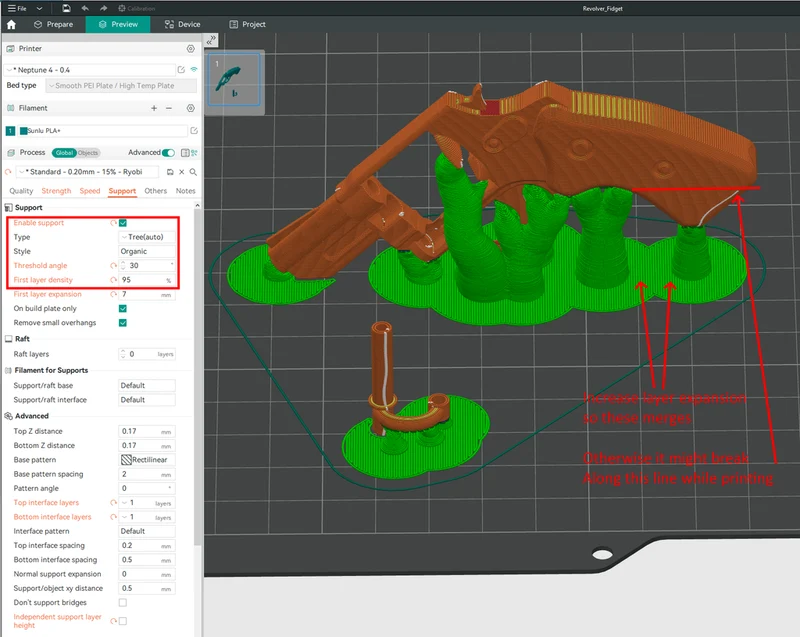

Обратите внимание: я отрегулировал пороговый угол до 30 градусов (мой принтер может это сделать) и увеличил расширение первого слоя для органических опор. Без п��следней замены ручка, скорее всего, сломается при печати в 100%.

Для барабана, пули и штифта поддержка не требуется.

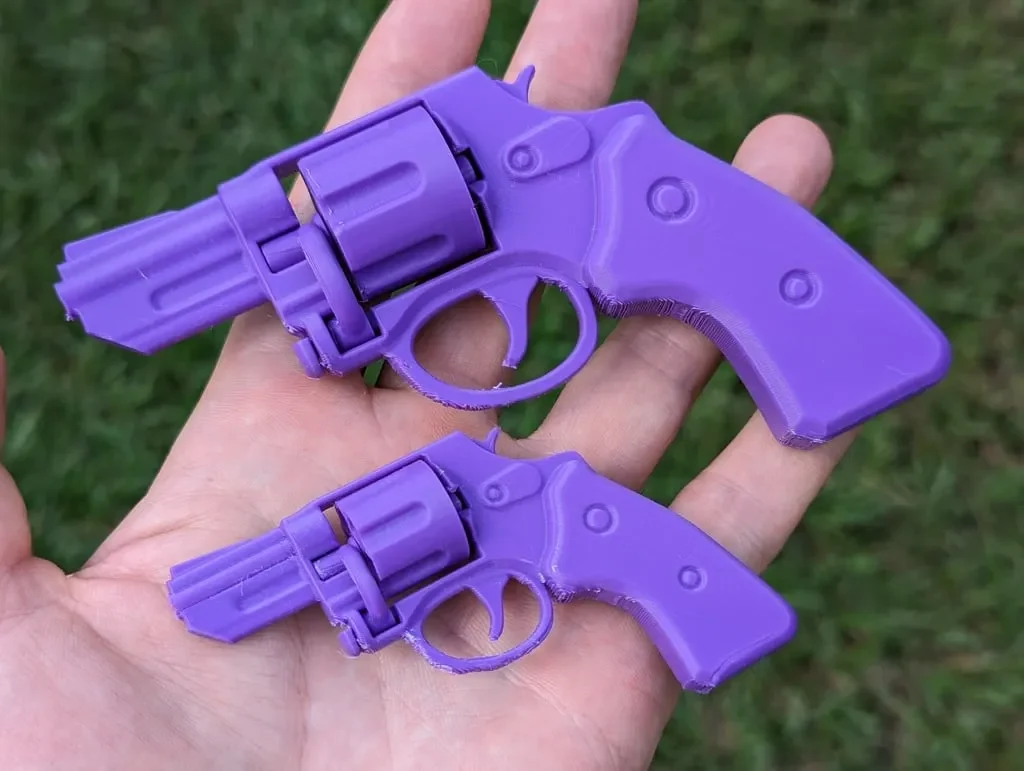

Напечатано на Elegoo Neptune 4 (сопло 0,4 мм), высота слоя 0,2 мм и заполнение 15-20 %, размеры 100 % и 150 %. Я предпочитаю больший, так как 100% для меня слишком мал (длина ~82 мм).

Чтобы проверить зазоры/фитинги, я бы рекомендовал сначала поджать барабан и повернуть его.

Если слишком слабо/плотно и вы используете OrcaSlicer — вы можете внести коррективы, используя опцию «Компенсация отверстия X-Y» (я печатал, не меняя эту опцию, однако мой принтер довольно хорошо откалиброван).

Если булавка слишком потеряна, просто увеличьте ее немного.

Сборка: вставить ось в барабан, вставить ось с барабаном в корпус и зафиксировать штифтом.

Демо и сборка: https://www.youtube.com/watch?v=9x2ETVtSSgQ
