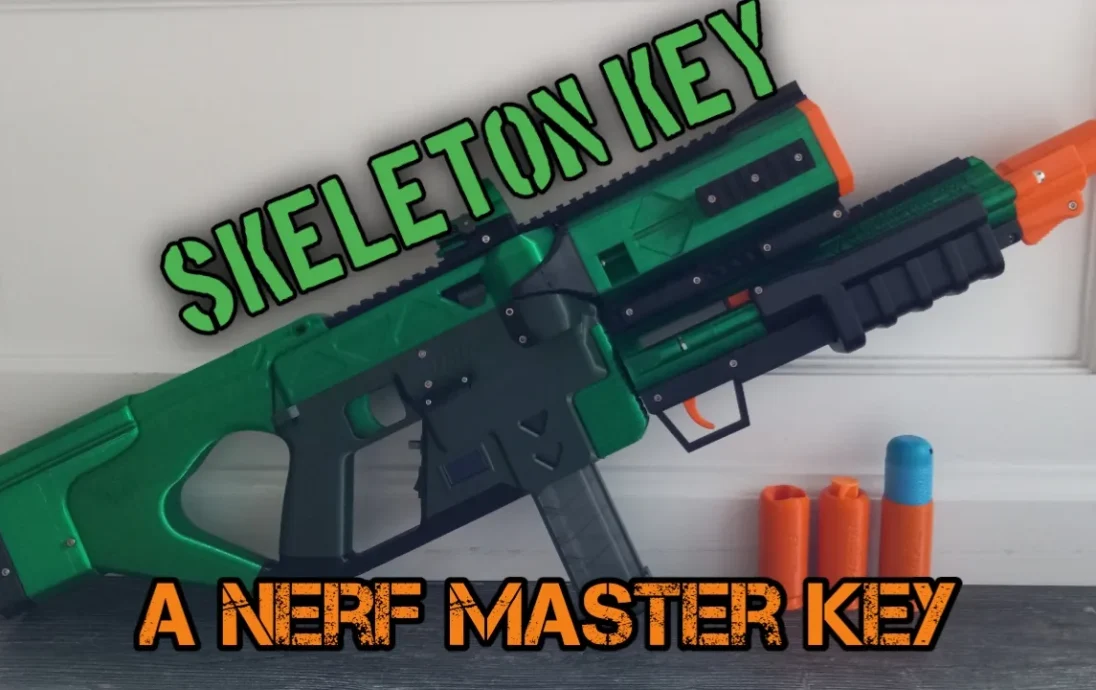

Скелетный ключ и главный ключ Nerf Silly Shell

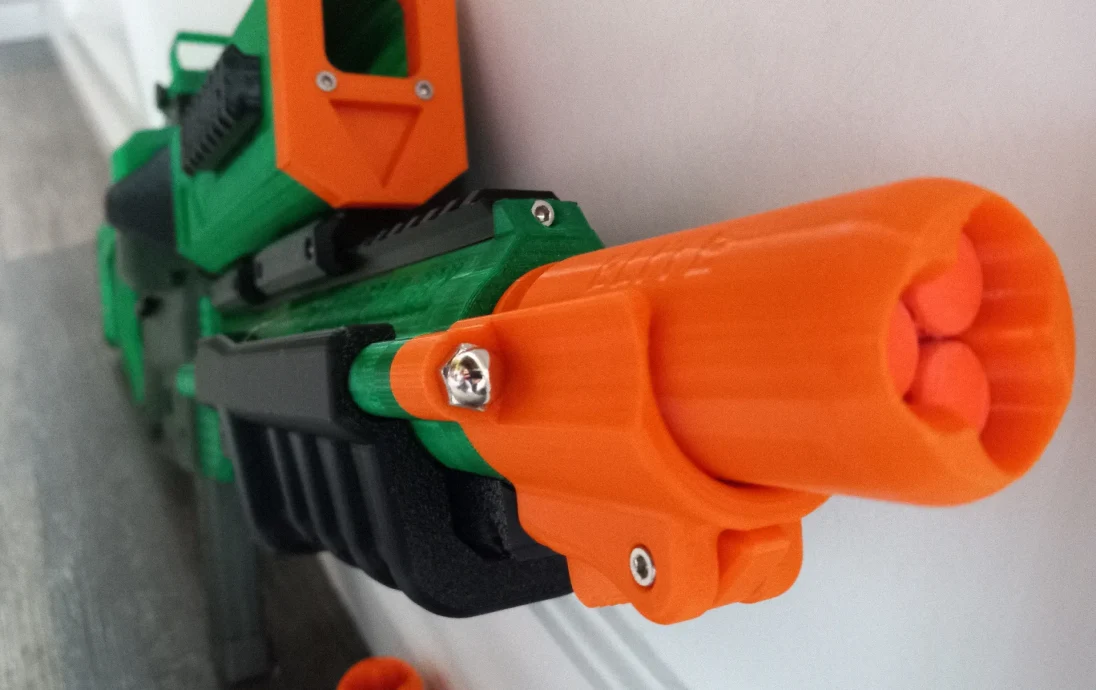

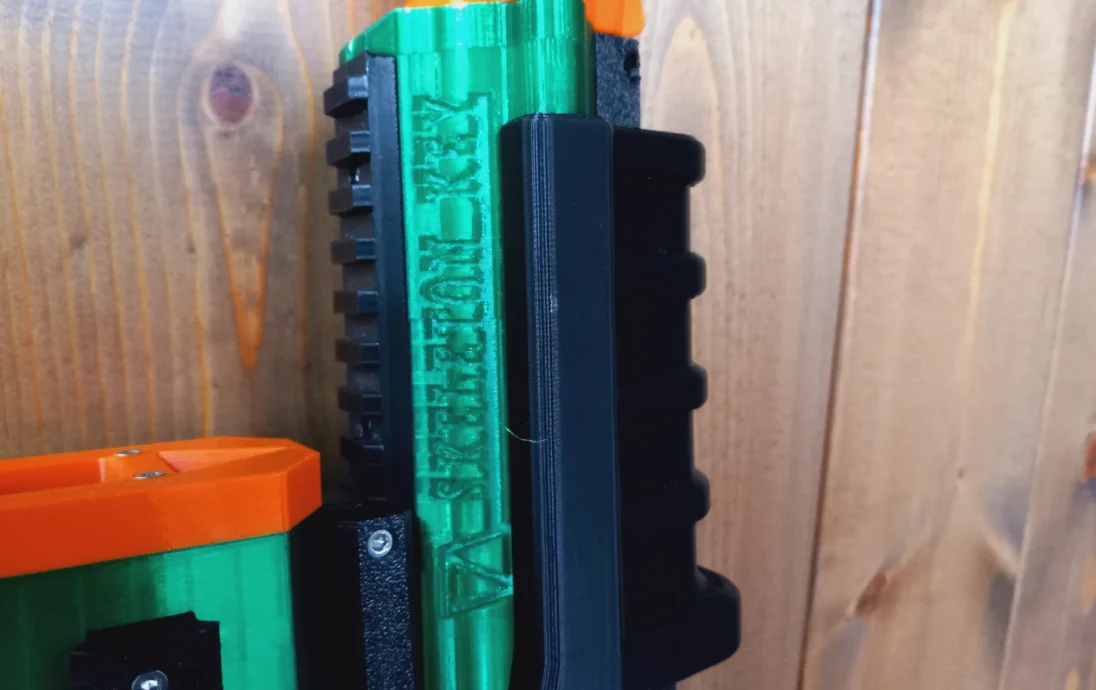

Будьте готовы к надоедливым суперзомби с помощью Skeleton Key! Помповый пистолет Silly Shell, главный ключ, который крепится к планке Пикатинни под стволом вашего бластера. Это моя первая конструкция бластера. Он использует большую часть того же оборудования, что и Wildstyle, а также Silly Shells, разработанные @Sillybutts. Благодаря этому вы можете ожидать такой же производительности, как и Wildstyle. Это относительно простая конструкция, поэтому давайте начнем.
Печать
Поскольку в Skeleton Key использовалась фурнитура Wildstyle, наряду с Silly Shell есть несколько повторно использованных печатных деталей. Это PlungerHead_A, PlungerHead_B, фиксатор и Ejector_Button. Я не тестировал другие стили эжекторов. Ссылки на эти файлы приведены ниже.
Wildstyle — Пистолет-дробовик Shell Fed (Nerf Homemade) от Sillybutts | Скачать бесплатно STL-модель | Printables.com
Глупые снаряды для самодельных бластеров Nerf от Sillybutts | Скачать бесплатно STL-модель | Printables.com
Для этого бластера требуется около 600 грамм нити. Я рекомендую PETG из-за его прочности. Вам понадобится принтер с рабочим объемом не менее 256 x 256 x 256 мм³. Станина большего размера требуется только для деталей нижнего зажима. Они должны быть ориентированы под углом 45 градусов. Для всех частей я использовал опоры для деревьев. Все, кроме рукоятки насоса, было напечатано с 4 стенками и заполнением 30%. Крепление насоса выполнено с тремя стенками и заполнением на 20%. Есть несколько частей с логотипом и версия без логотипа.
Аппаратное обеспечение
Это список оборудования. Компоненты комплекта OOD отмечены указанием их количества. Ссылки на то, что я использовал, находятся под таблицей. Количество болтов диаметром 30 мм, которое вам понадобится, зависит от того, сколько зажимов вы используете для крепления отмычки. По два болта на каждый зажим.
Часть Всего Аппаратное обеспечение Аппаратное обеспечение в комплекте OOD Дополнительное аппаратное обеспечение
Амортизатор 1/8 1 1 0
Dash 016 Уплотнительное кольцо 1 1 0
Dash 123 Уплотнительное кольцо 2 2 0
9657К644 пружина 3 3 0
Резьбовой стержень 10-32 x 10 дюймов 2 2 0
10-32 шестигранная гайка 2 2 0
10-32 колпачковая гайка 2 2 0
Винт 4-40 x 3/8 дюйма с плоской головкой 3 3 0
Плунжерная трубка 1,5 x 4 дюйма 1 1 0
4-дюймовая пружина K25 1 1 0
Винт M3 X 30 мм с головкой под торцевой ключ 4-8 1 3
Винт M3 X 25 мм с головкой под торцевой ключ 5 0 5
Винт M3 X 20 мм с головкой под торцевой ключ 6 6 0
Винт M3 X 16 мм с головкой под торцевой ключ 1 0 1
Винт M3 X 12 мм с головкой под торцевой ключ 2 0 2
Винт M3 X 6 мм с головкой под торцевой ключ 8 0 8
Винт M3 X 4 мм с головкой под торцевой ключ 1 0 1
Шестигранная гайка М3 от 12 до 16 0 0
M3 X 4 X 5 мм термофиксирующая вставка 12 0 0
Смазка 1 1 0
Комплект ��борудования для пистолета Sillybutts Wildstyle Silly Shell — без дартс
130 шт. резьбовые вставки, комплект термофиксирующих вставок M3x4x5, латунная вставная гайка с жалом паяльника для пластиковых материалов, напечатанных на 3D-принтере: Amazon.com: Industrial & Scientific
https://www.amazon.com/HELIFOUNER-Pieces-Socket-Washers-Stainless/dp/B097Y6KCVW?pd_r d_w=pzYx9&content-id=amzn1.sym.528bfdfa-ea96-478b-a7d9-043e650836af&pf_rd_p=528bfdfa -ea96-478b-a7d9-043e650836af&pf_rd_r=9QDQVC7YZH2MX9Z7TZ90&pd_rd_wg=gjpBk&pd_rd_r=ab1 c44fa-60af-4885-a35d-a591594ea9f4&pd_rd_i=B097Y6KCVW&ref_=pd_basp_d_rpt_ba_s_2_t&th=1
Сборка
Я сделал руководство по сборке на своем канале YouTube.
Если у вас есть какие-либо вопросы, не стесняйтесь задавать их здесь. cdunn2550@gmail.com
Инструменты
Паяльник
Метрические шестигранные ключи
Филипсовая отвертка
Пинцеты
Точный/универсальный нож
Смазка (входит в комплект оборудования Wildstyle)
1 глупая ракушка
Спасибо, что посмотрели на мой первый дизайн бластера. Если вы создадите Skeleton Key, опубликуйте его. Мне бы очень хотелось это увидеть.
Обновления
03.03.25 Добавлены файлы STEP и Fusion.
05.03.25 Исправил некоторые ошибки со списком оборудования.
14.03.25 Ссылка на учебник. Извините, я забыл опубликовать это раньше.
