Непоседа переключателя пустоты

Создайте свою собственную суперзахватывающую/приятную игрушку-непоседа Void Switch (https://github.com/riskable/void_switch)! Ниже много слов, но сборка на самом деле очень проста и понятна. Большинство людей могут понять это, даже не заглядывая в эти инструкции...

Посмотрите это в действии: https://gfycat.com/bitterincompletefanworms

ПРИМЕЧАНИЕ. Для сборки переключателя вам понадобятся магниты размером 4x2 мм (подойдет дешевый N35). При заказе магнитов «4x2 мм» знайте, что большинство (90%) на самом деле имеют размеры примерно 4x1,7 мм (или 4x1,8 мм), поэтому существует два набора моделей:

Файлы .3mf и .stl для магнитов 4x1,7 мм (так называемые «дешевые»)
Файлы .3mf и .stl для магнитов 4x2 мм (редко)

Печатайте все с высотой слоя 0,16 мм, иначе у вас может получиться немного более шаткий стебель, чем обычно (поскольку высота дна «оболочки» зависит от высоты слоя и является частью допуска переключателя). Рекомендуется использовать PETG, поскольку он имеет сверхнизкий коэффициент трения и самосмазывающиеся свойства! При этом практически любая негибкая нить подойдет. Да, переключатели PLA работают отлично, но не так плавно, как PETG.

Инструкции по сборке:

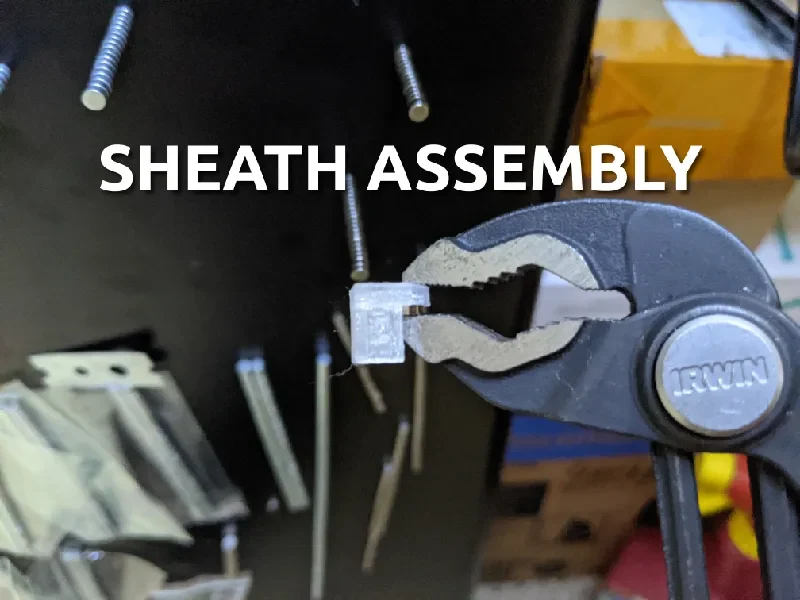

Используйте плоскогубцы, чтобы по��естить магнит в оболочку. См. изображение.

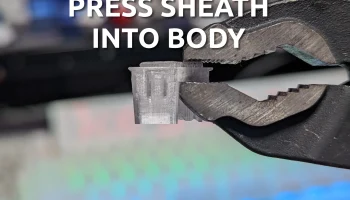

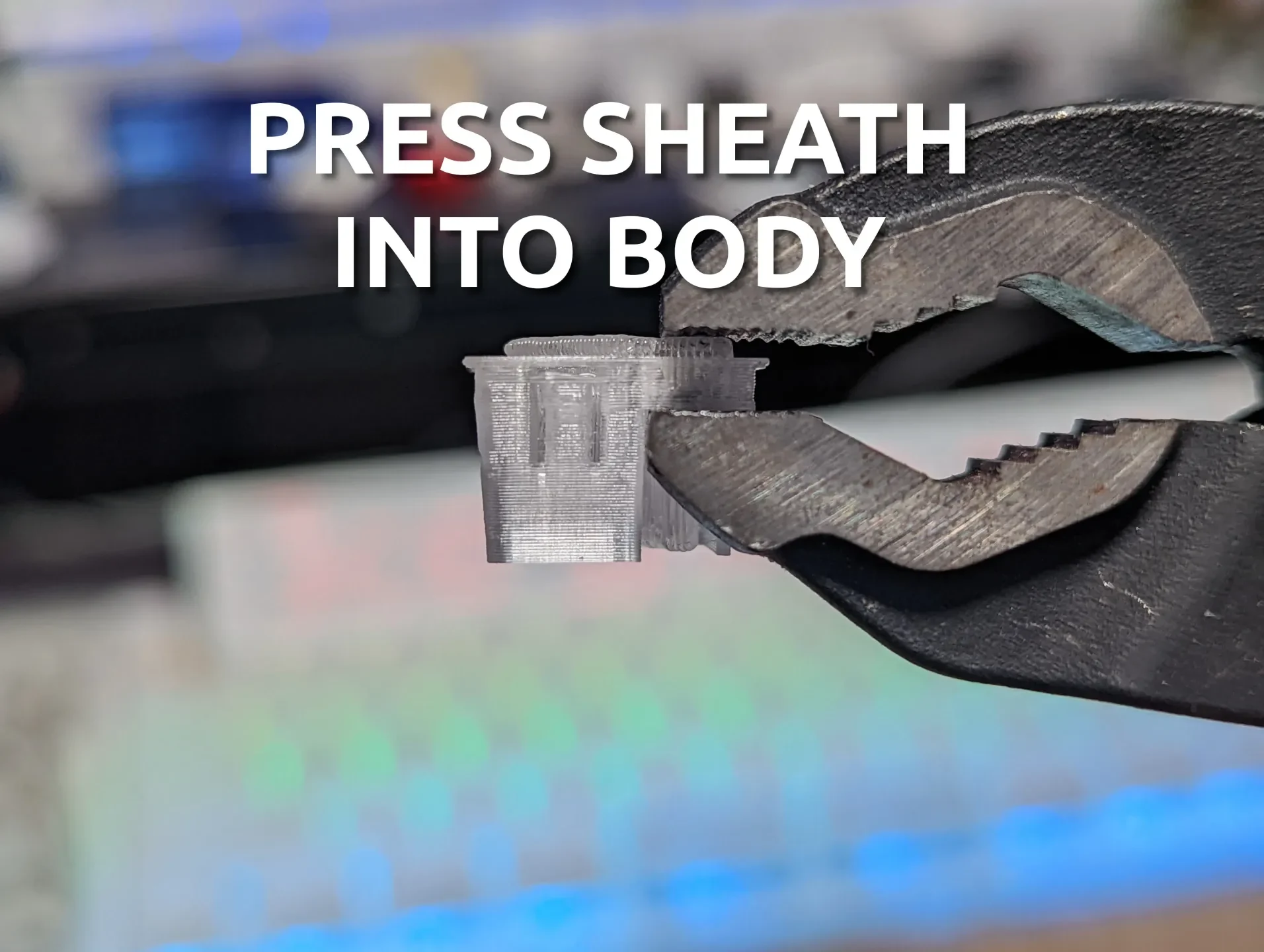

Вставьте чехол в верхнюю часть корпуса и с помощью плоскогубцев закрепите его на месте (он должен плотно прилегать — его действительно нужно туда втиснуть). См. изображение.
Поместите магнит сверху корпуса (он будет прилипать под действием магнитной силы ), чтобы получить правильную ориентацию, а затем вставьте этот магнит в ножку (прижмите его к чему-нибудь твердому). Если магнит ослаблен, вы можете использовать клей CA, чтобы удержать его на месте (и поработать над улучшением допусков вашего принтера ). Кроме того, если вы неправильно ориентируете, в задней части стержня есть отверстие (для прочной иглы или тонкого пинцета), которое вы можете использовать, чтобы вытолкнуть магнит, перевернуть его и попробовать еще раз. Когда закончите, вы можете вставить шток в чехол с нижней стороны переключателя, и он должен просто защелкнуться на месте (положение клавиши).
В этот момент переключатель должен работать — вы сможете нажать на шток, и он вернется обратно вверх. Если он слишком тугой, вы можете просто немного отшлифовать стержень наждачной бумагой с зернистостью 320, пока он не станет плавно скользить (не волнуйтесь: после нескольких сотен нажатий он разгладится, независимо от того, насколько грубо вы выполняете шлифовальную работу ).

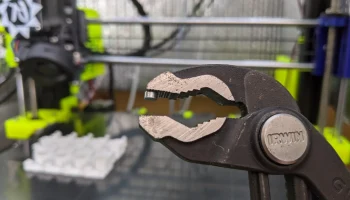

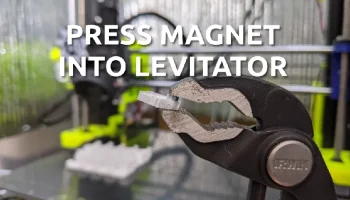

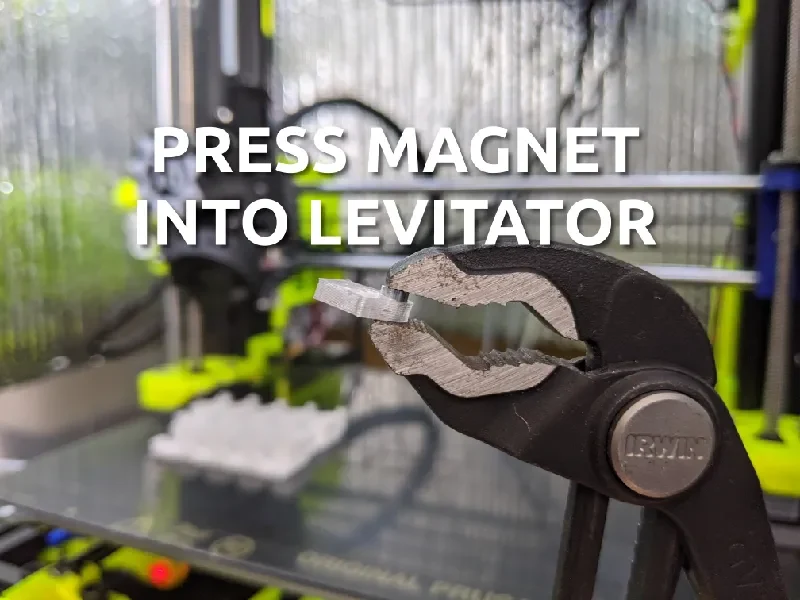

Чтобы максимизировать скорость возврата (и потенциал движения), следующее, что вам нужно сделать, это собрать левитатор: это крошечная деталь с круглым отверстием для магнита и вырезом в форме + для размещения на штоке. Предполагается, что левитатор противостоит магниту в корпусе, поэтому поместите магнит сверху, как вы это делали в начале сборки штока, но переверните его и вдавите в левитатор плоскогубцами. См. изображение.
Поместите левитатор на верхнюю часть штока (он плотно прилегает, но плоскогубцы не нужны — просто сожмите его там). После этого проверьте его, чтобы убедиться, что переключатель работает так, как должен… Если вы нажмете переключатель, а он останется в нижнем положении, значит, магнит направлен не в том направлении (в левитаторе). Его довольно легко вытащить и перевернуть .

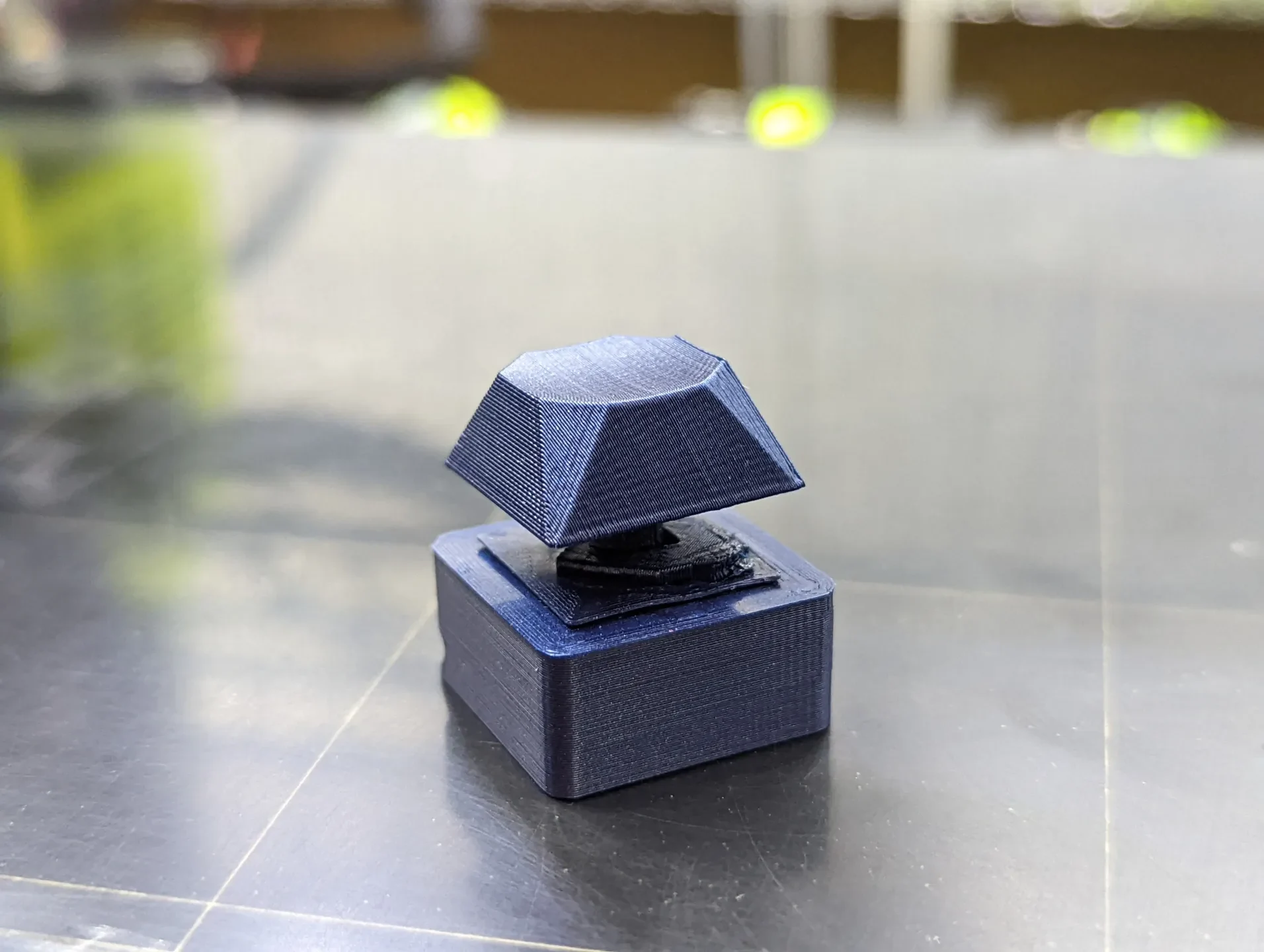

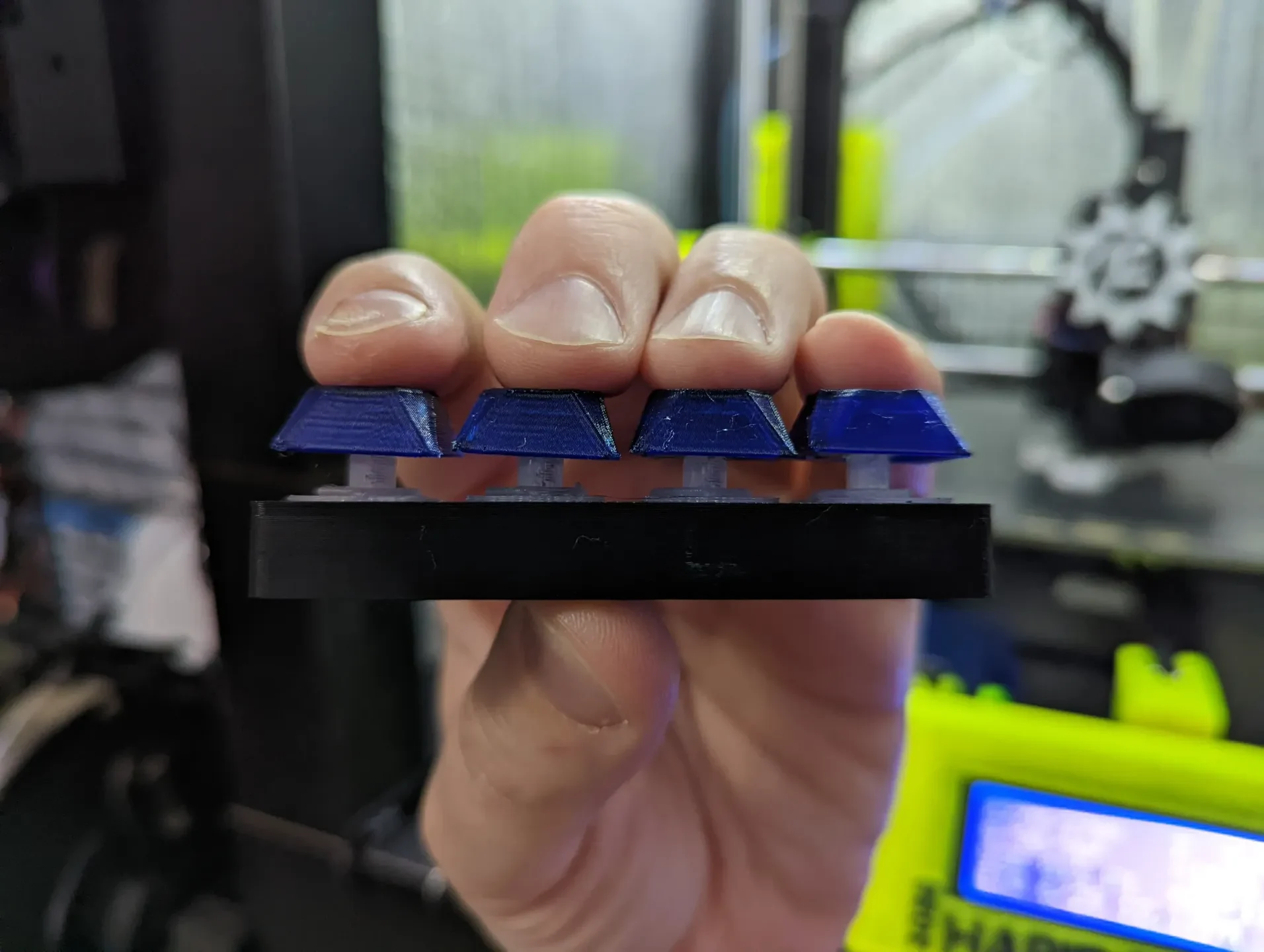

На этом этапе сборка переключателя завершена, поэтому теперь вы можете вставить корпус пе��еключателя в тестер переключателя (большой квадрат) и надеть колпачок клавиатуры сверху. Обратите внимание, что тестеры переключателей 1x1 и 1x2 имеют отверстия, которые можно использовать для крепления брелока/ремешка, если хотите.

Общая информация:

Эти модели Void Switch были созданы с ходом 4 мм, допуском штока 0,13 мм и магнитной пустотой 0,6 мм (которая определяет, насколько сильным будет переключатель).
Модель клавиатуры была создана с использованием профиля «драгоценный камень» (он же «огранка драгоценного камня») в моей игровой площадке для клавиш: https://github.com/riskable/keycap_playground
Тестеры переключателей были созданы с помощью моего параметрического тестера переключателей: https://www.printables.com/model/24163-parametric-customizable-cherry-mx-key-switch-teste/comments/188489
Super Lube с Syncolon (PTFE) фантастически хорошо смазывает переключатели. Либо масло
