Спиральная игрушка-непоседа - проход Vortex......

Get ready to relive your childhood dreams with this super fun, kinetic spiral toy!

В этой обновленной версии классического Stackable Impossible Passthrough добавлена ​​новая интересная особенность: теперь вы можете поместить внутрь пружину (например, от шариковой ручки), позволяющую шарику взлетать вверх при сжатии и отпускании. Наблюдайте, как он крутится, вращается и летит сквозь переплетающиеся спиральные элементы — бесконечные часы завораживающей игры!

The model has improved grips and tighter fitting parts for smoother handling, making it even more satisfying to play with. Складывайте, крутите и запускайте — это не просто игрушка-непоседа, это ожившая мини-кинетическая скульптура.

Являетесь ли вы любителем головоломок, любителем непосед или просто любителем крутых, практичных игрушек, это гарантированно произведет впечатление. Весело, динамично и бесконечно увлекательно — маленький кусочек волшебства детства, который можно держать в руках!

Распечатать и инструкции по сборке

Распечатайте все части модели: высота слоя 0,10-0,15 мм, 2 периметра, заполнение 15%.

Прикрепите пружину (например, от шариковой ручки) к нижней заглушке с помощью суперклея или скотча. Вы также можете соединить несколько пружин, вкрутив их друг в друга, чтобы увеличить дальность запуска.

Соедините нижнюю заглушку со спиральным элементом.

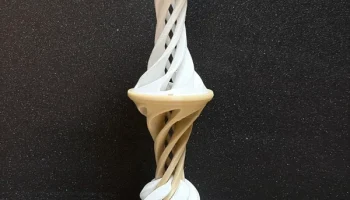

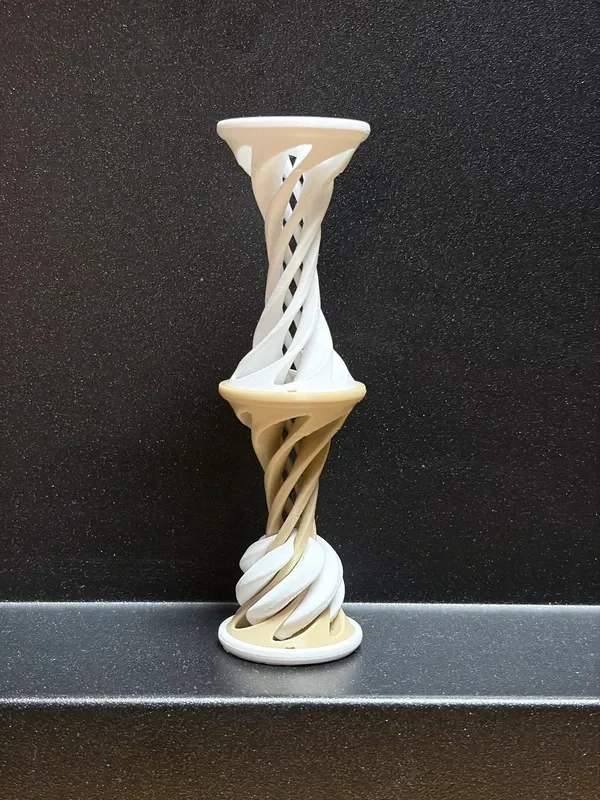

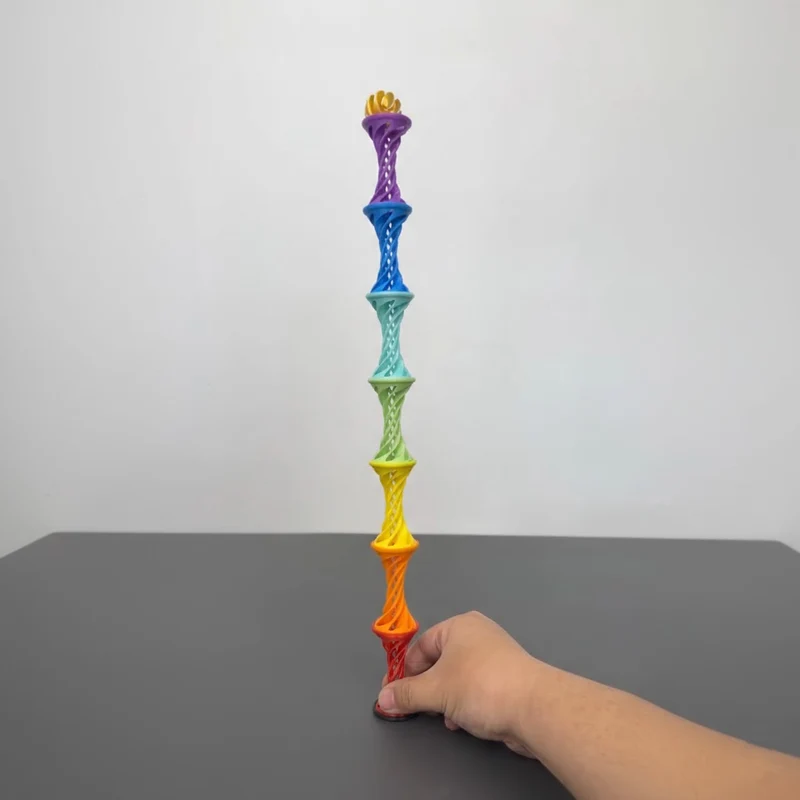

Если вы напечатали несколько частей спирали, сложите и соедините их сейчас.

Вставьте шар в центр.

И вы готовы играть!

При желании вы можете масштабировать этот проект даже до 300-400%, и шарик все равно будет двигаться плавно. Единственное, что нужно иметь в виду, это то, что для больших размеров вам понадобится гораздо более прочная пружина :)

Советы по устранению неп��ладок

Если у вас возникли проблемы с печатью (например, если шарик не перемещается свободно через верхнюю часть спирали), попробуйте выполнить следующие настройки:

Установите высоту слоя максимум на 0,15 мм (рекомендуемый диапазон: высота слоя 0,10-0,15 мм).

Увеличьте мощность вентилятора охлаждения печати до 100%.

Немного уменьшите скорость печати (например, со 100% до 90%).

Увеличьте высоту Z-хопа (например, до 3-4 мм), чтобы сопло не задевало модель во время движения.

Для данной модели необходимы опоры. Для достижения наилучших результатов настоятельно рекомендуется использовать органические опоры (деревья).

При указанных выше настройках модель надежно печатает на принтере Prusa Core One+ с использованием Sunlu PETG (сопло 230°C/кровать 70°C).

Дополнительное устранение неполадок

Если вы заметили, что примерно на 3/4 высоты печати сопло начинает захватывать или слегка тянуть ножки спирали, это признак того, что модель может печатать не идеально ровно. В некоторых случаях он может даже отсоединиться от рабочей пластины. Если это произойдет, шарик, скорее всего, застрянет примерно на трех четвертях высоты спирали.

Чтобы предотвратить это, я лично во время печати снижаю скорость печати до 90% и увеличиваю мощность охлаждающего вентилятора до 100%. Это помогает спиральным ножкам оставаться более жесткими и уменьшает изгиб при движении сопла по модели.

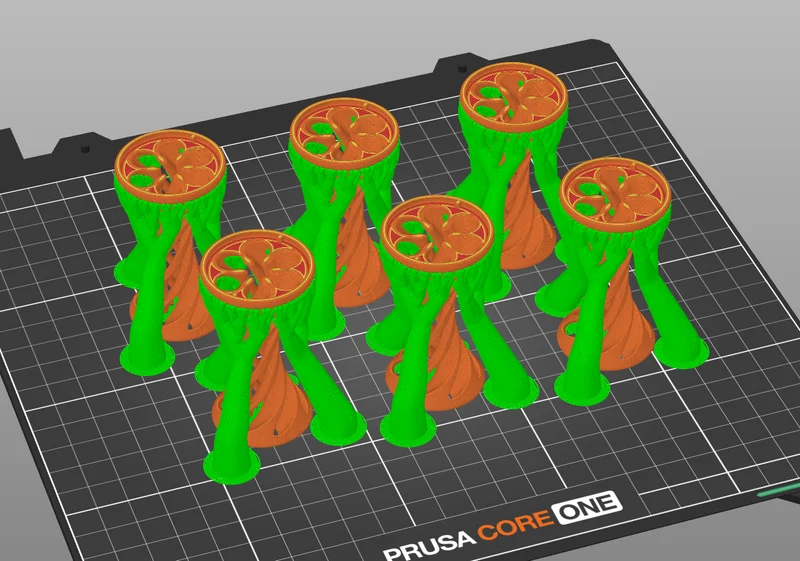

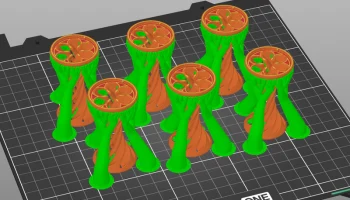

Для получения надежных результатов необходимы опоры. В PrusaSlicer используйте опоры Organic (Tree) и убедитесь, что они расположены таким образом, чтобы поддерживать шесть спиральных ножек, а не только верхнюю часть модели. Правильно размещенные опоры значительно повышают стабильность во время печати.

Дополнительно я уменьшил высоту слоя с 0,20 мм до 0,15 мм, что заметно улучшило точность печати и общую гладкость спирального канала.

Вы также можете столкнуться с ситуацией, когда две отдельные спиральные секции прекрасно работают сами по себе, но после соединения вместе шарик застревает в месте соединения. В моем случае это произошло, когда спиральные участки печатались на высоте слоя 0,15 мм, а шарик — на высоте 0,20 мм. Для достижения наилучших результатов печатайте все взаимодействующие части, используя одинаковую высоту слоя.

========================================

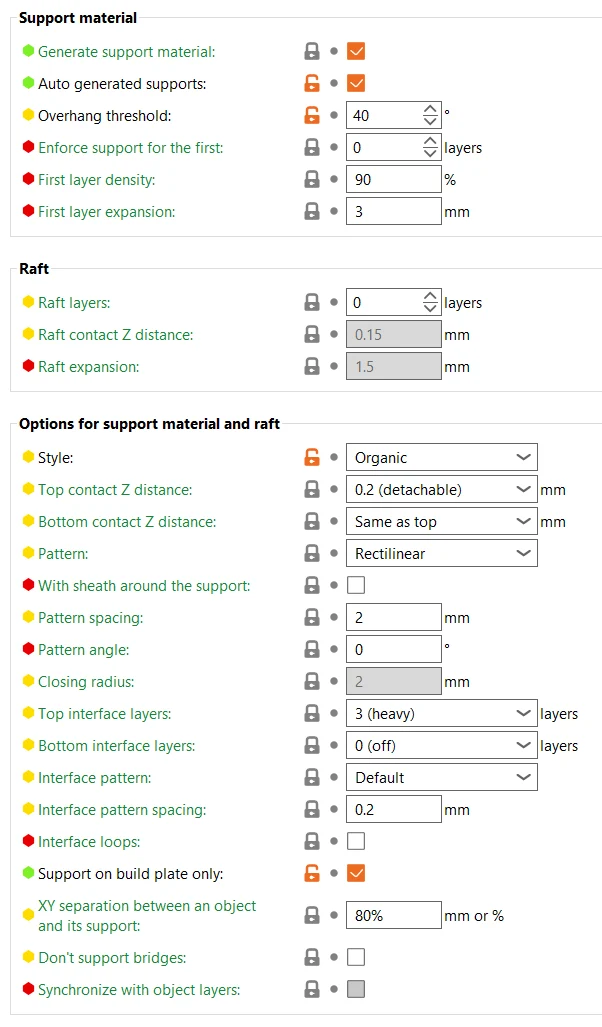

Ниже я прикрепил скриншоты некоторых моих настроек печати — они могут быть полезны в качестве справки. Я все еще относительно новичок в 3D-печати, поэтому определенно есть возможности для дальнейшей оптимизации, но эти настройки у меня работали надежно.

Ищите оранжевые значки замков — они обозначают
