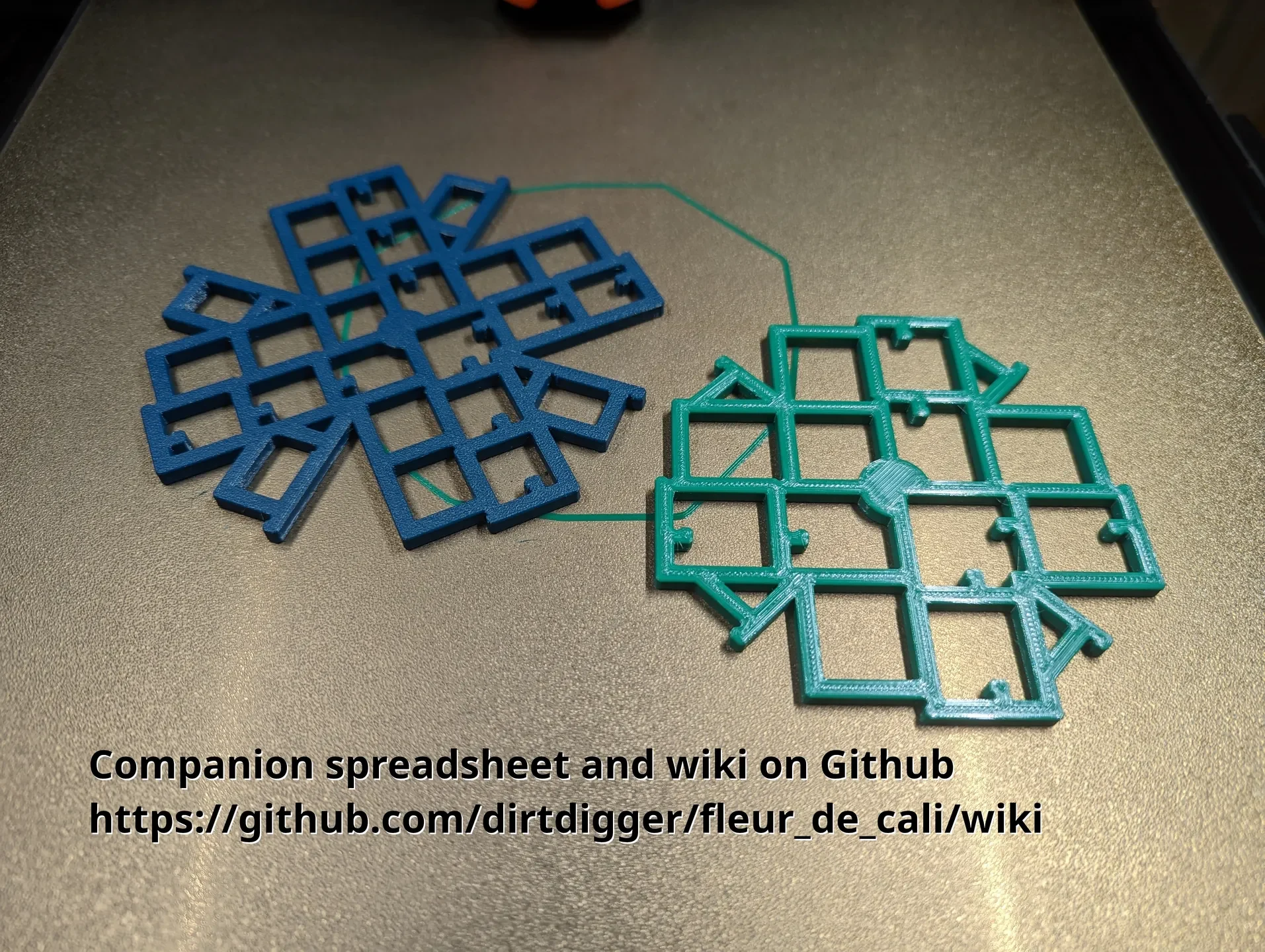

Calistar - параметрическая альтернатива Califlower с откр...
10 октября 2024 г. — Улучшения в веб-таблице, включая улучшенную карту измерений и графику Plot.ly для визуализации результатов.
Посетите вики на Github! Это дополнение к калькулятору электронных таблиц и рабочему листу браузера содержит советы по измерениям, учебные материалы о том, как работают электронные таблицы, а также о том, что вы можете и не можете делать с Calistar.
Примечание. Таблица и исходный код размещены на Github. См. там последние версии этих программ. Stls будет обновляться здесь.
Это бесплатный параметрический инструмент с открытым исходным кодом, используемый для настройки правильности размеров и перекоса вашего принтера. Эта модель выполняет функцию, аналогичную другим принтам, таким как «Калифорния», но не имеет никакого отношения к ним и не является производной от какой-либо их части. Оказывается, математика, лежащая в основе калибровки перекоса принтера, существует со времен Евклида, и любой, кто обращал внимание на тригонометрию, может легко разобраться в этом самостоятельно...

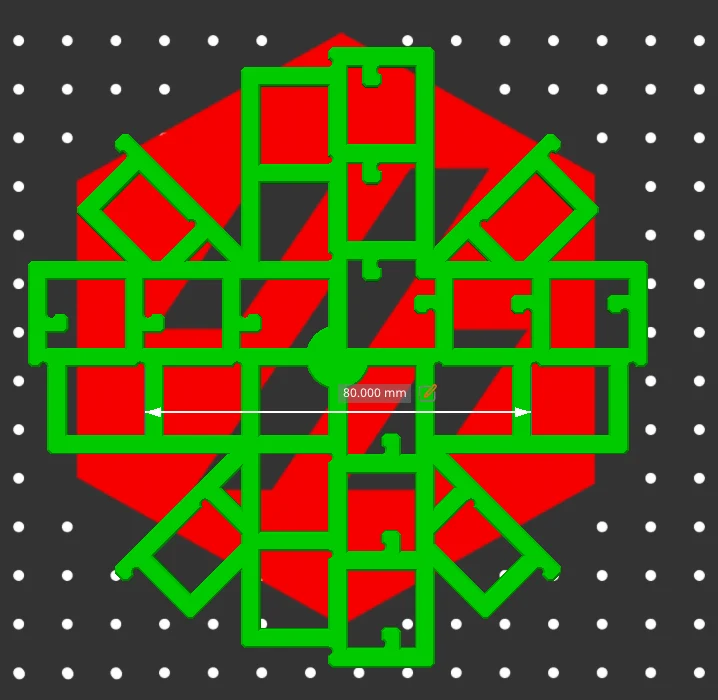

Параметры, которыми вы можете управлять в исходном коде Cadquery (находится на github):
Количество точек измерения для каждой оси, до 5 (по умолчанию 3)
Толщина частей разделителя сетки (по умолчанию 4 мм)
Общая ширина печати (по умолчанию 120)
Высота отпечатка (по умолчанию 4 мм)
Особенности:
Параметрический дизайн. Попробуйте это с другими калибровочными отпечатками: увеличьте модель на 20%. Вы обнаружите, что время печати и используемый материал увеличиваются до 50%, поскольку толщина отпечатка также увеличивается. Используя этот дизайн, загрузите другой stl, чтобы толщина осталась пр��жней. Время печати и используемый материал увеличиваются примерно на 20 %.

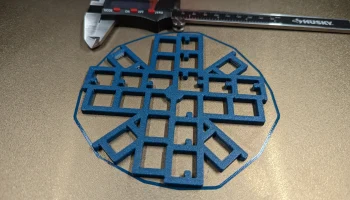

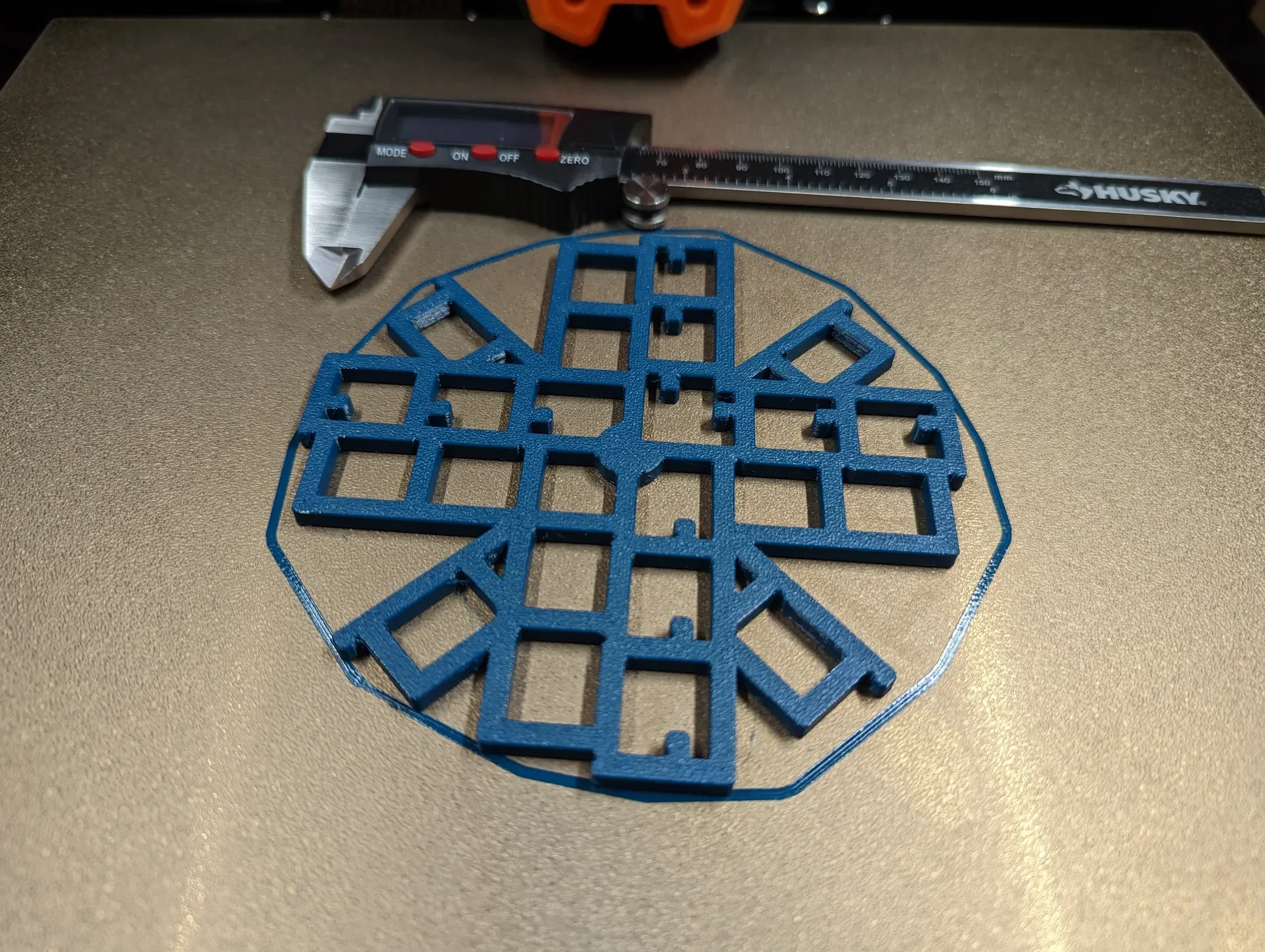

Чем больше, тем лучше. Ни один суппорт не идеален. Печать калибровочных отпечатков большего размера уменьшает относительную погрешность ваших измерений. В комплект входит полноразмерный принтер до 180 мм, но перед печатью убедитесь, что у вас есть штангенциркули, способные выдержать такой большой размер.
Несколько точек измерения. Измерьте столько мест, сколько хотите, до трех раз. Если вам надоест измерять, остановитесь. Если вы хотите измерить только две крайние точки, поскольку они дают самое высокое соотношение сигнал/шум, сделайте это. Таблица достаточно умна, чтобы это понять. Просто убедитесь, что для каждого внешнего измерения у вас есть соответствующее внутреннее измерение, чтобы компенсировать неправильную калибровку расхода.

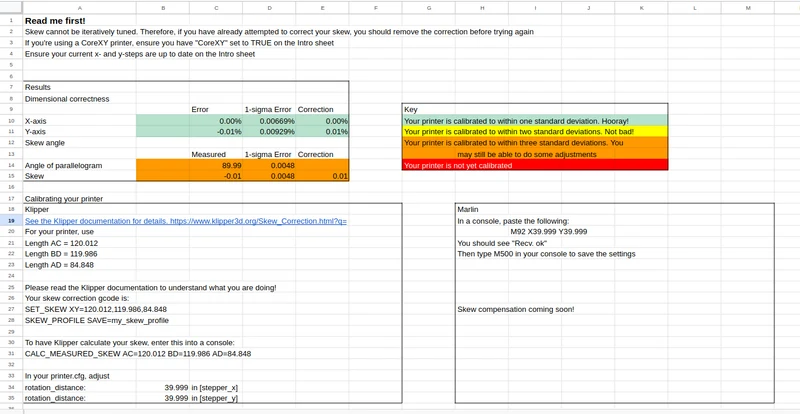

Знайте, когда остановиться. Наряду со смещениями предоставляется оценка ошибок, основанная на отклонении ваших измерений и погрешности ваших штангенциркулей. Если вы, вероятно, устраняете шум, таблица сообщит вам об этом.
Входящие в комплект файлы Stl и Step имеют высоту 4 мм и разную толщину в зависимости от размера отпечатка. Файлы называются Calistar_{ширина печати}x{количество измерений на ось}.stl. Я сохранил параметры stls так, чтобы измерения, которые вы делаете, были целыми числами, но вы можете делать все, что захотите, в исходном коде CadQuery.

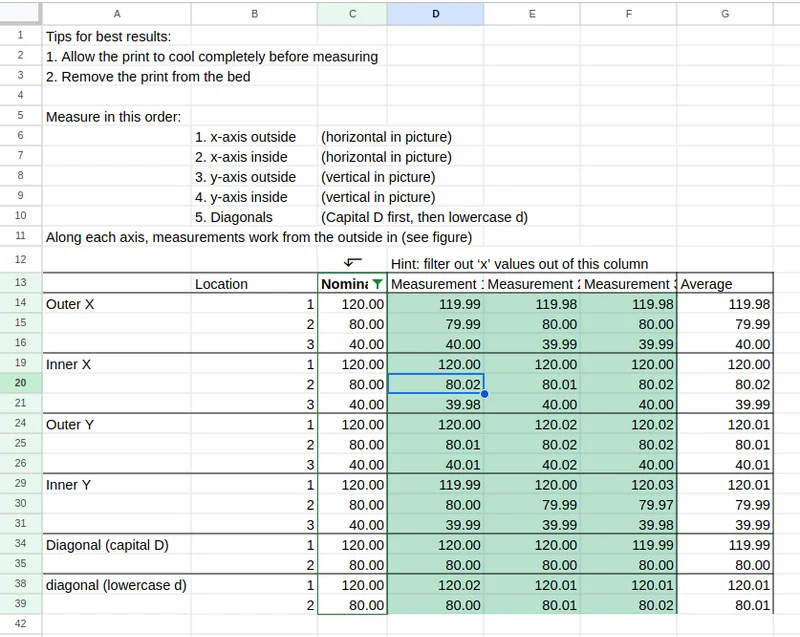

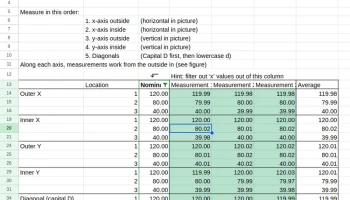

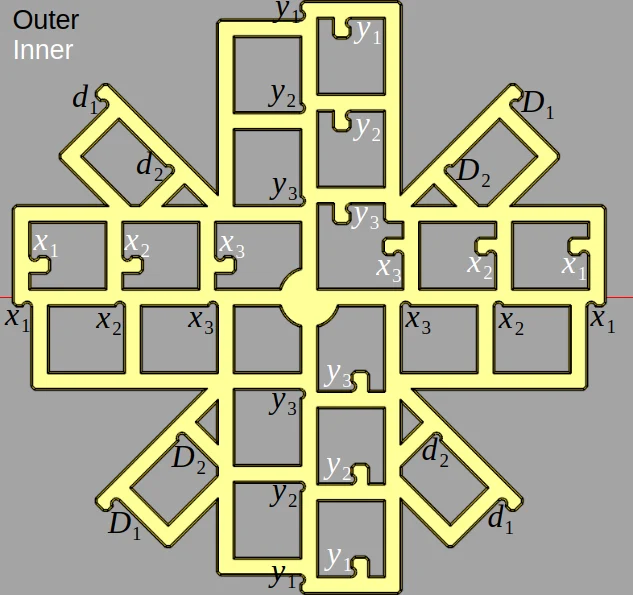

Порядок измерения: измерение снаружи внутрь. Более подробно это описано в прилагаемой таблице.
Я рекомендую начать с версии 120x3 и двигаться дальше. Несколько дополнительных размеров доступны на github.

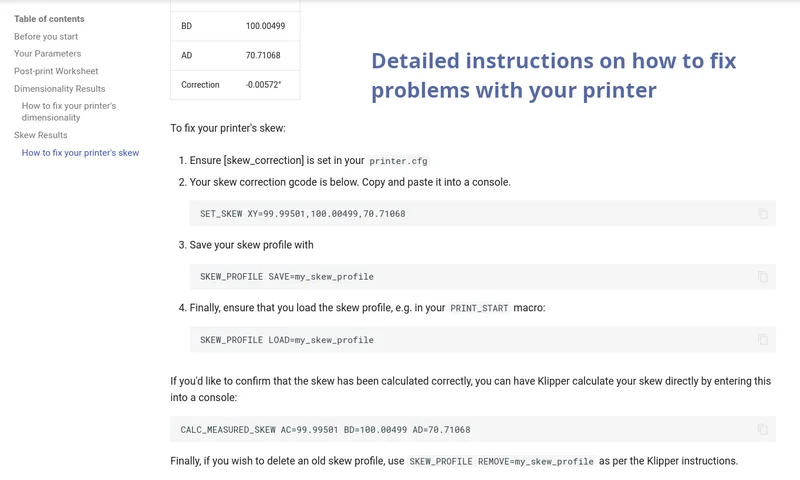

Примечание по поводу Эндерса (и, возможно, других подобных принтеров): движение по оси X нелинейно, обсуждение этого вопроса см. здесь. Calistar работает по принципу, согласно которому движение по каждой оси линейно, и поэтому не может использоваться для калибровки точности размеров таких принтеров. Однако его можно использовать для расчета и исправления перекоса вашего прин��ера.

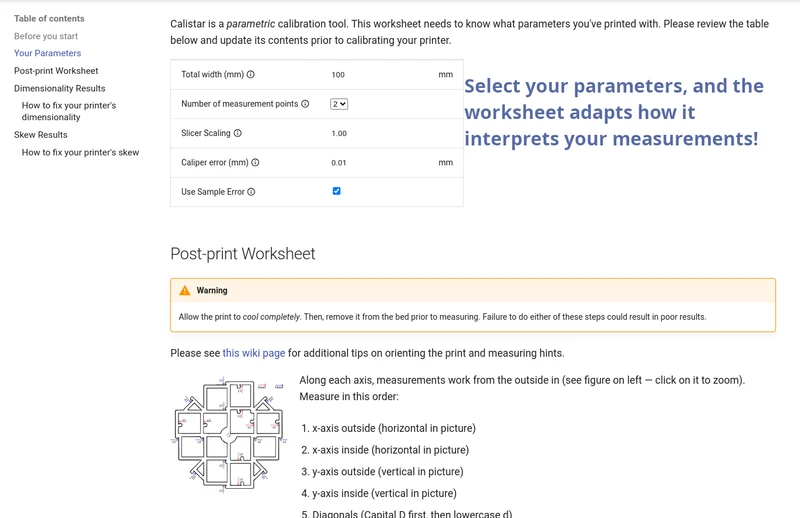

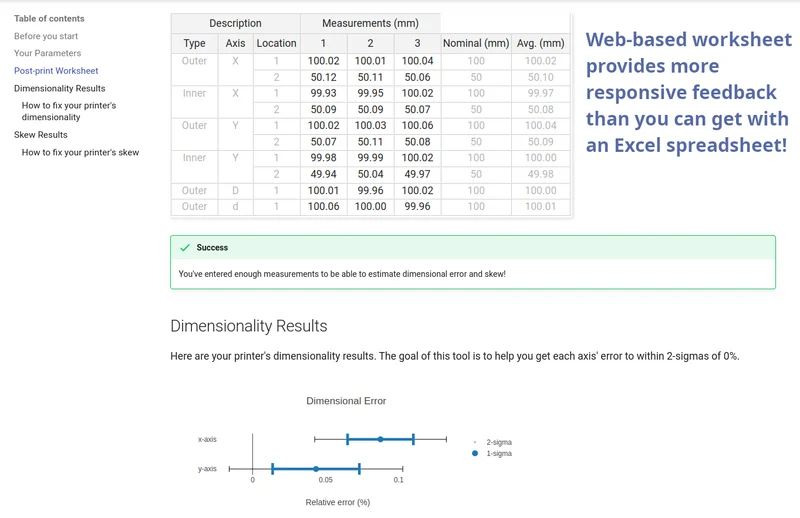

05.10.2024: Я работал над инструментом на основе браузера, который поможет в процессе калибровки, и наконец-то он достиг того состояния, которым мне удобно поделиться. Просто разархивируйте файлcalistar_browser.zip и откройте index.html в своем браузере. Этот инструмент позволяет получать более интерактивную и индивидуализированную обратную связь, чем электронная таблица Excel. Электронная таблица по-прежнему работает нормально, но, пожалуйста, попробуйте воспользоваться инструментом браузера и дайте мне знать о проблемах в системе отслеживания проблем!
07.04.2024: В электронную таблицу добавлено интеллектуальное обнаружение и коррекция усадки. Разделите коррекцию размеров и перекос на два отдельных листа. Добавил ссылки на Wi.
