Крепление WAGO 221 - 11 вариантов

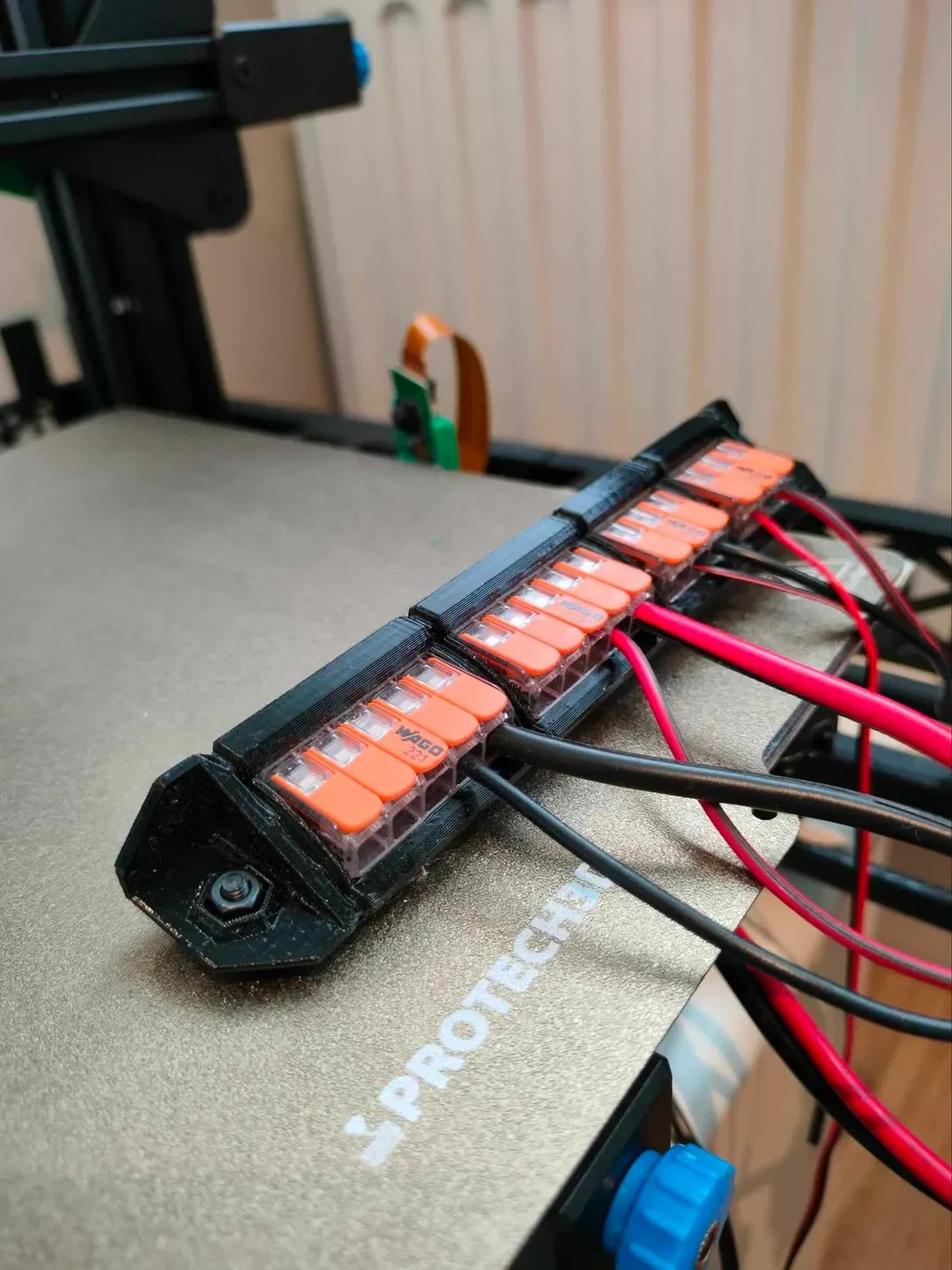

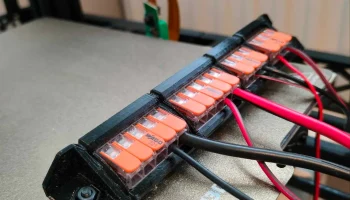

Описание: Эти плотно прилегающие крепления предназначены для разъемов WAGO 221 и предлагают 11 различных вариантов для подключения WAGO с 3 и 5 разъемами. Крепления работоспособны, когда WAGO установлены на свои места. Чтобы освободить их от крепления, проткните отверткой отверстие внизу. Крепления имеют высоту 14,25 мм и ширину 24,5 мм. Закрепите их с помощью 2 гаек и болтов M3. Ориентация печати — сторона с цифрами, с заполнением 40%.

Особенности:

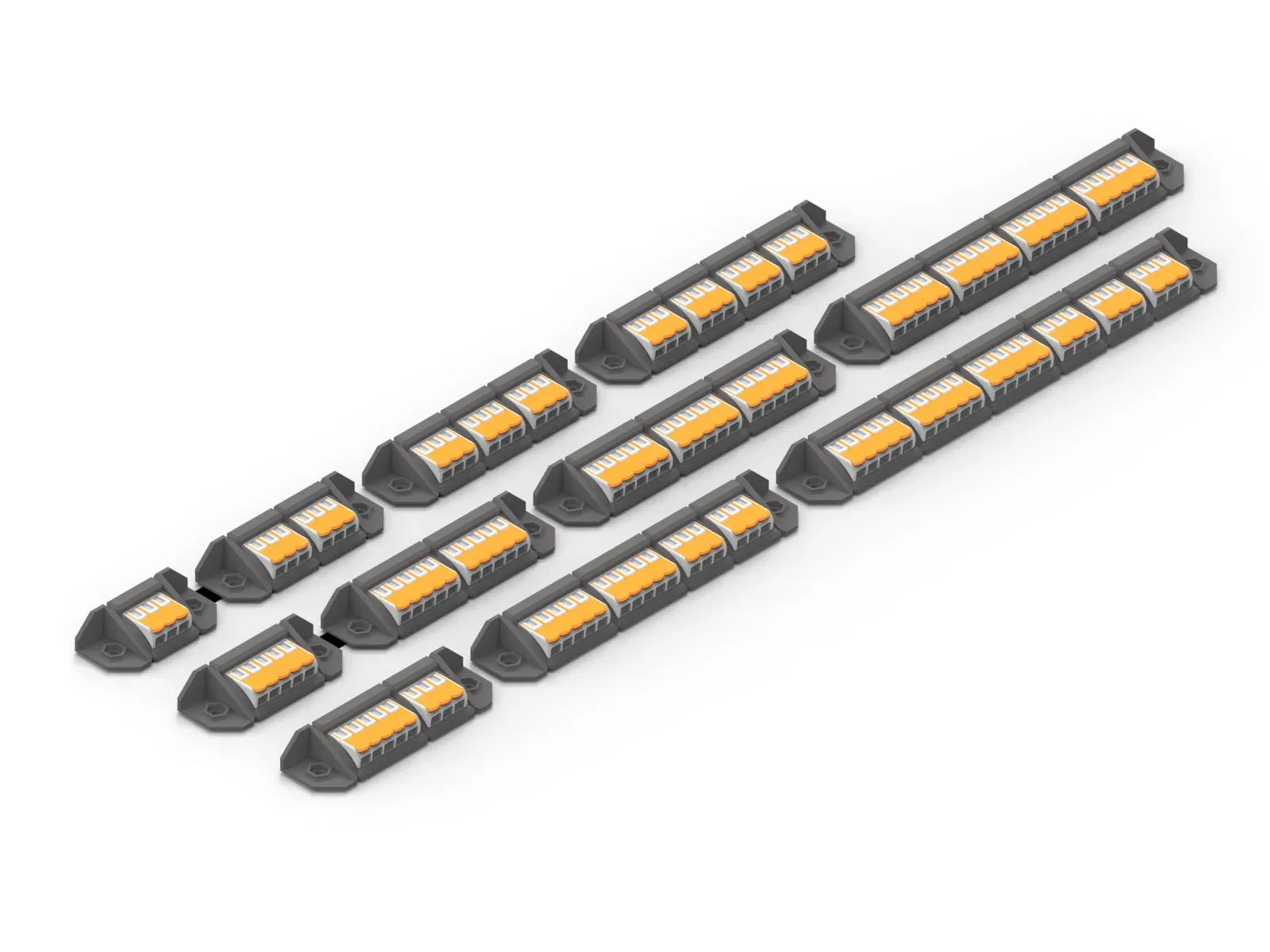

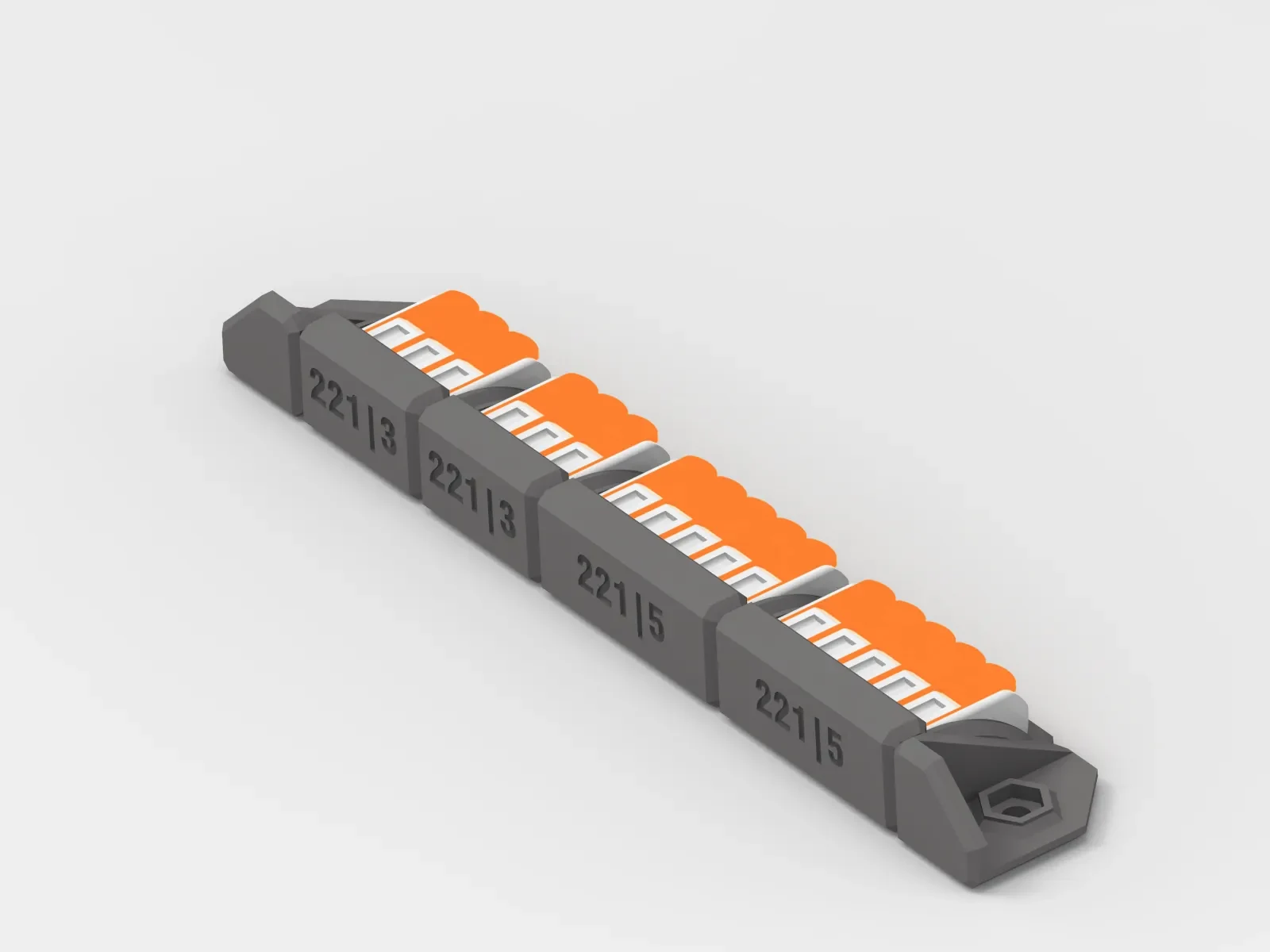

Варианты: 11 различных вариантов для 3- и 5-контактных разъемов WAGO 221.
Размеры: Высота: 14,25 мм, Ширина: 24,5 мм.
Надежное крепление: используются 2 гайки и болты M3.
Плотное прилегание: обеспечивает функциональность WAGO на месте.

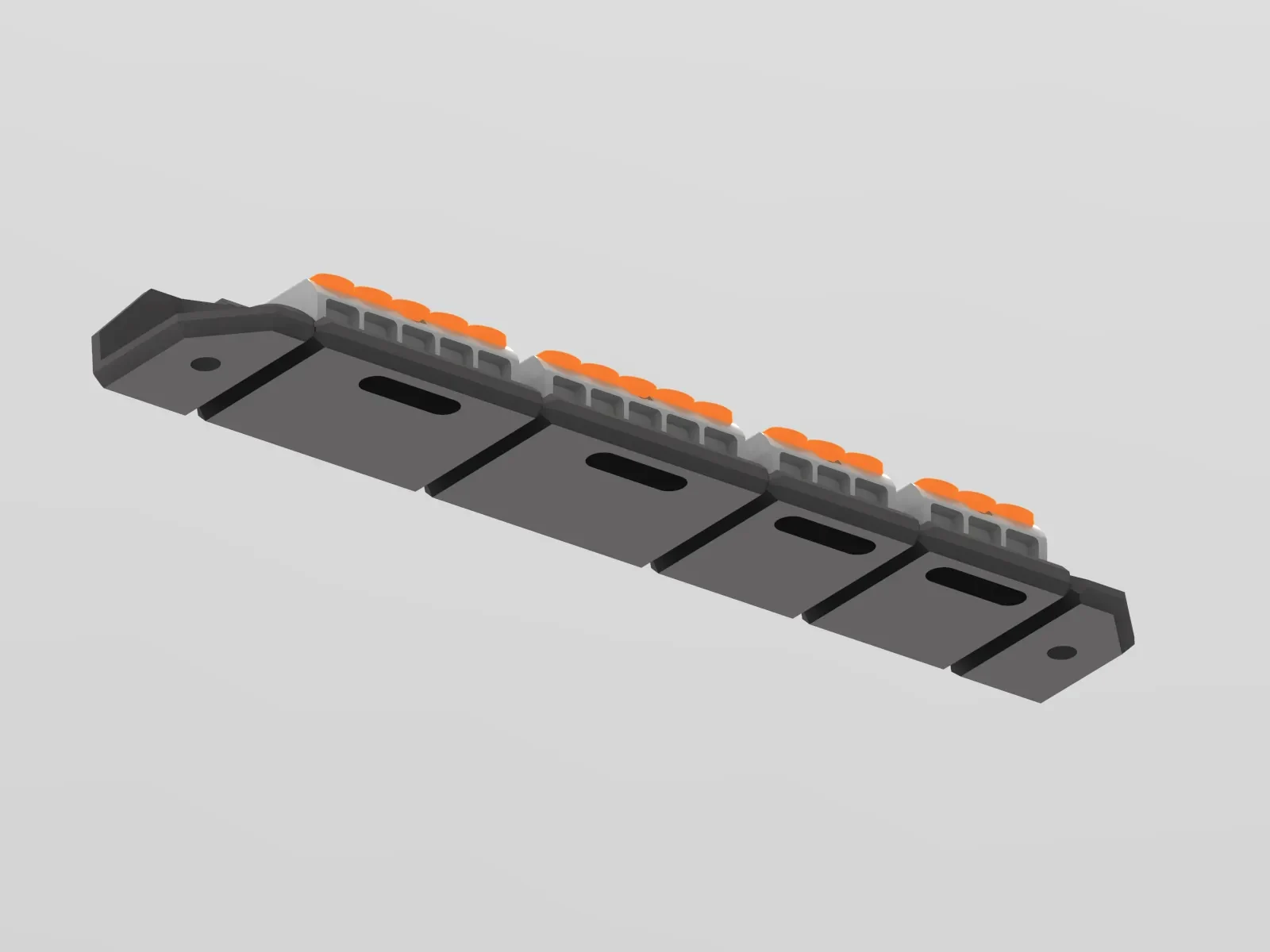

Легкое освобождение: используйте отвертку, чтобы проткнуть отверстие внизу.
Размеры расположения болтов:
ВАГО_221_5X_3X_1: 71 мм
ВАГО_221_5X_3X_2: 127 мм
ВАГО_221_5X_3X_3: 183 мм
ВАГО_221_5X_1: 48,5 мм
ВАГО_221_5X_2: 82 мм
ВАГО_221_5X_3: 115,5 мм
ВАГО_221_5X_4: 149 мм
ВАГО_221_3X_1: 37,5 мм
ВАГО_221_3X_2: 60 мм
ВАГО_221_3X_3: 82,5 мм
ВАГО_221_3X_4: 105 мм
Рекомендации по печати:

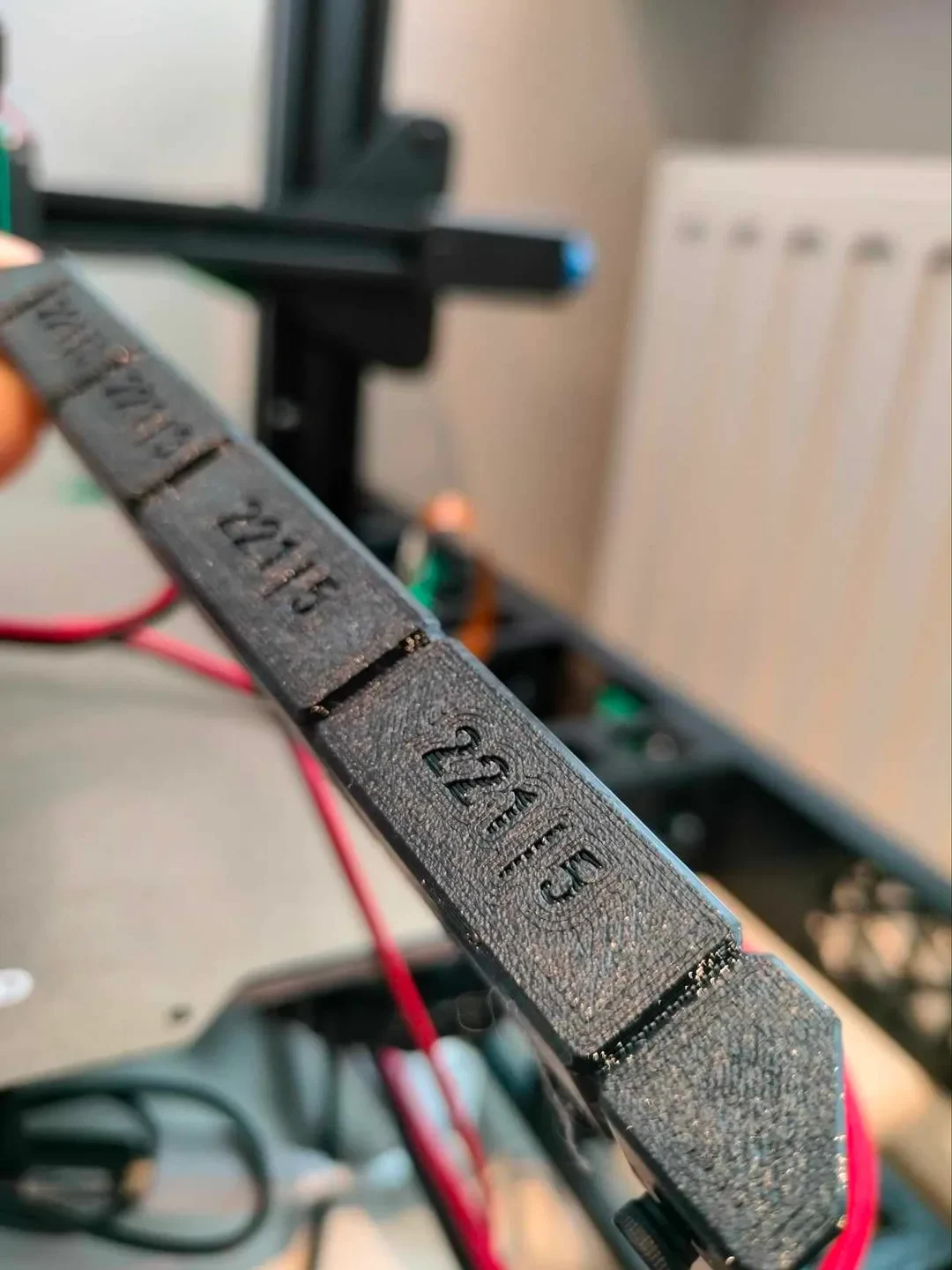

Ориентация: печать на стороне с цифрами.
Заполнение: 40% для оптимальной прочности.

Если вам нужны файлы шагов, вы всегда можете связаться со мной :)
