Кронштейн DIN-рейки Redux

Ну, я сделал это снова. То, что началось как простой ремикс, превратилось в недельный проект. Короче говоря, я пытался сделать относительно простой ремикс, но столкнулся с некоторыми странностями в исходной модели (пример: треугольный вырез толщиной 10 мкм не позволял корректировать некоторые фаски), поэтому я воссоздал ее с нуля, сохранив полную обратную совместимость. Я надеюсь, что сделать ремикс на эту модель будет значительно проще, чем на оригинал.

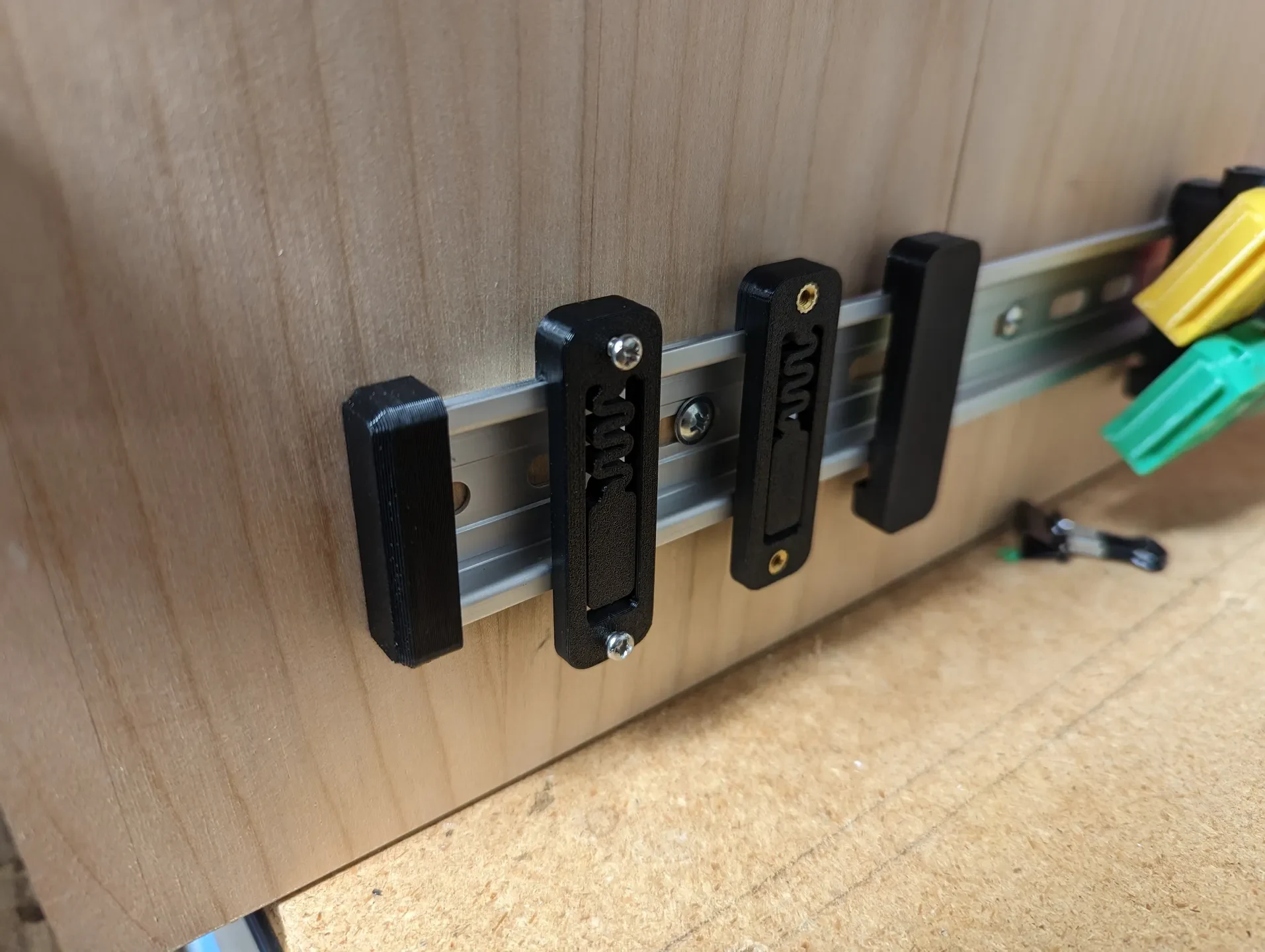

На данный момент есть три варианта:

Саморез: на основе оригинальной конструкции Фабиана, с отверстиями, размер которых соответствует резьбе M3. Я добавил несколько фасок, чтобы было легче закручивать винты.
Термофиксация: подходит для обычных латунных вставок размера «Ворон» M3x5x4. Используйте это, если вам нужно легко снять зажим.
Unibody: сама по себе эта версия практически бесполезна (если только вы не хотите к ней что-то приклеить), но ее можно использовать как основу для других конструкций.

Варианты с саморезом и термофиксацией имеют то же расстояние между отверстиями, что и конструкция Фабиана (51 мм), что позволяет использовать любой из них с ремиксами оригинала.

Параметры
Параметр Значение Описание
фаска 0,4 мм Общая фаска кромки
Selftap_hole 2,8 мм Диаметр отверстия для самореза
Heatset_hole 4,6 мм Диаметр отверстия для термофиксации
Heatset_height 5,0 мм Высота вставки для термофиксации
Closed_width 34 мм Расстояние между неподвижным и подвижным концами пружины, когда она не прикреплена к DIN-рейке
Slide_clearance 02 мм Зазор для направляющих для удержания пружинного блока на месте
Spring_width 1,6 мм Толщина пружины, используемой для захвата DIN-рейки
Spring_radius 0,4 мм Внутренний радиус пружины (управляет шагом)
Журнал изменений
Изменения даты
27.06.2023 Добавлен вариант с термофиксацией 4,2 мм.
05.07.2023 Добавлен перевернутый вариант, позволяющий вставлять винты сзади;
Загрузите файлы 3mf для отдельных клипов.
25 ноября 2023 г. Добавлены варианты unibody-simple и unibody-short.
