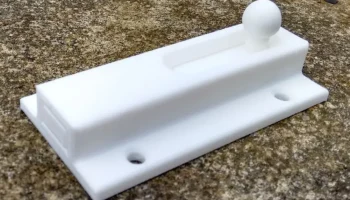

Ригель для раздвижной двери Печать в полной сборке........

Обязательно посетите http://www.thingiverse.com/thing:2165626, чтобы найти дополнения для этой штуки. Сюда входят альтернативные крепления и проставки для основного затвора и стандартной ствольной коробки.

Обновление от 6 июля 2020 г.

Я добавил инструмент для разблокировки скользящего затвора. Распечатайте 100% заполнение.

Поместите деталь с отверстием на твердую поверхность, вставьте болт в углубление в форме болта в этой детали, затем поместите другую часть выступом над задней частью болта и постучите небольшим молотком, чтобы освободить его.

Надеюсь, это имеет смысл, просто дайте мне знать, подойдет ли это вам.

Это должно заставить затвор двигаться, и это безопаснее, чем пытаться найти случайные предметы и нанести травму.

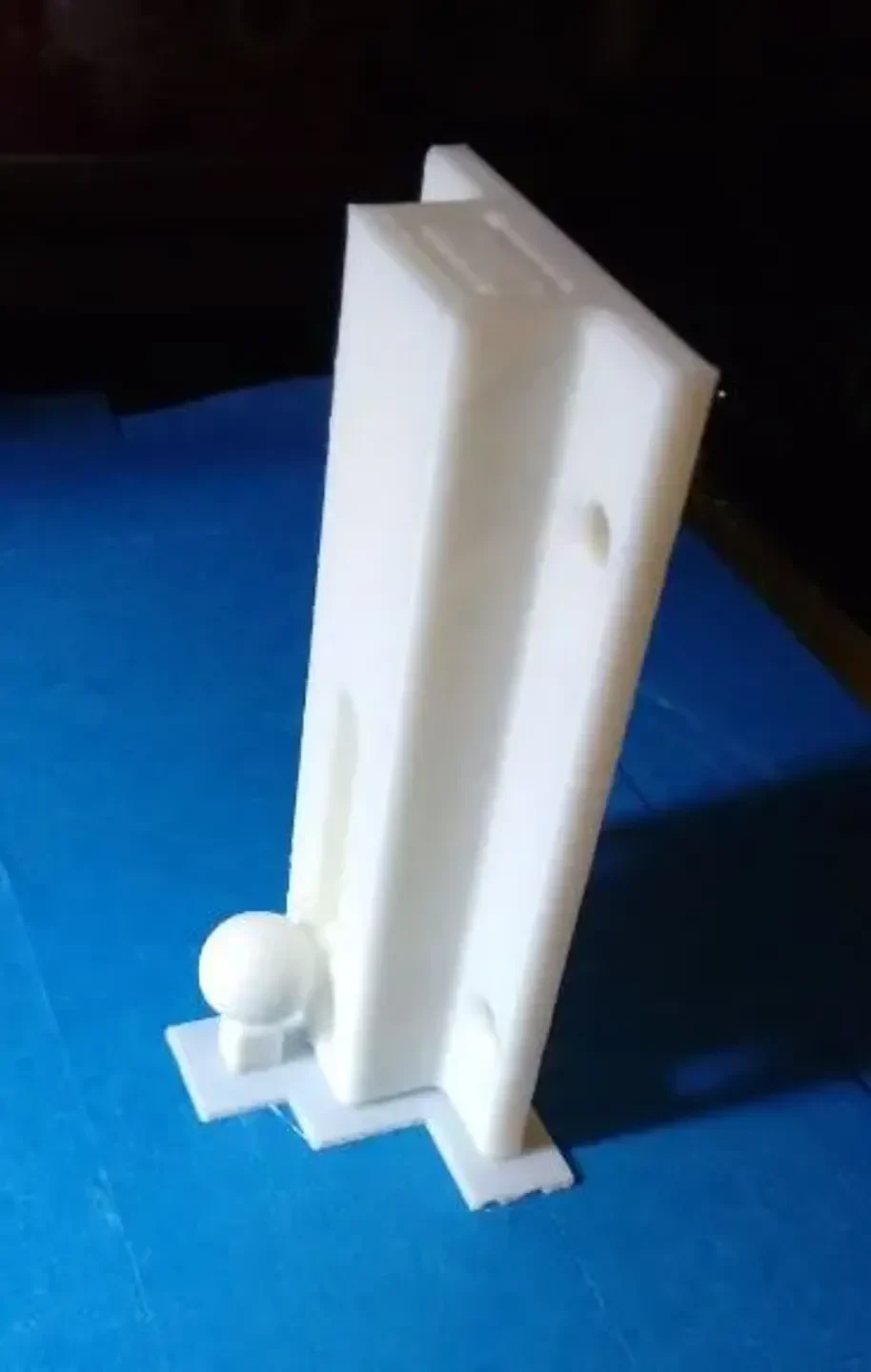

Я добавил для печати полностью собранный дверной засов.

Либо в сборе, либо только сам болт.

Я включил версию с уменьшенной контактной скользящей планкой, чтобы помочь с отпечатками, которые кажутся слитыми вместе. Пожалуйста, дайте мне знать, если это поможет.

Поддержка не требуется, если не используются версии без поддержки.

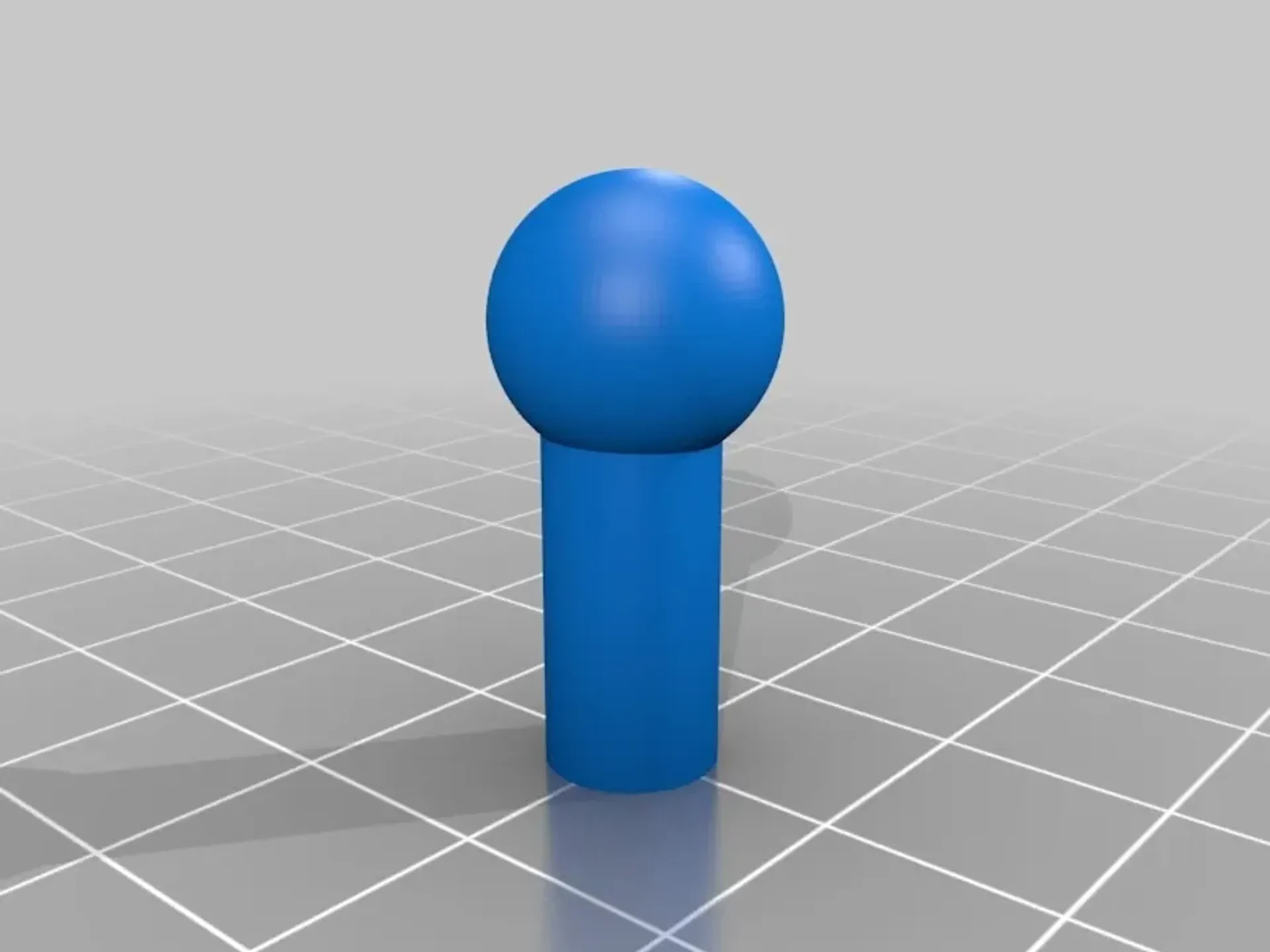

Я добавил две версии с улучшенной поддержкой ручки шара, в предыдущих версиях мяч выглядел искаженным, но не непригодным для использования.

Если кто-нибудь напечата��т эти два с улучшенной опорой для шариков, можете ли вы сообщить мне, решит ли это проблему, мой принтер выйдет из строя на следующую неделю или около того.

Напечатайте не менее 3 периметров и заполнение не менее 27 % или выше.

Я бы рекомендовал использовать плот, а не поля.

Не уменьшайте масштаб собранного изделия, так как допуски будут слишком близкими.

Если ваш принтер похож на мой, при печати детали кажутся слегка слипши��ися, то вы все равно сможете его освободить.

Я просто положил переднюю часть (конец, самый дальний от штифта затвора) через губки открытых тисков, чтобы болт мог свободно скользить, затем постучал молотком по заднему концу стержня затвора. Я использовал болт М8, чтобы вбить стержень в корпус. Затем просто поработайте несколько раз вперед и назад, и он должен освободиться.

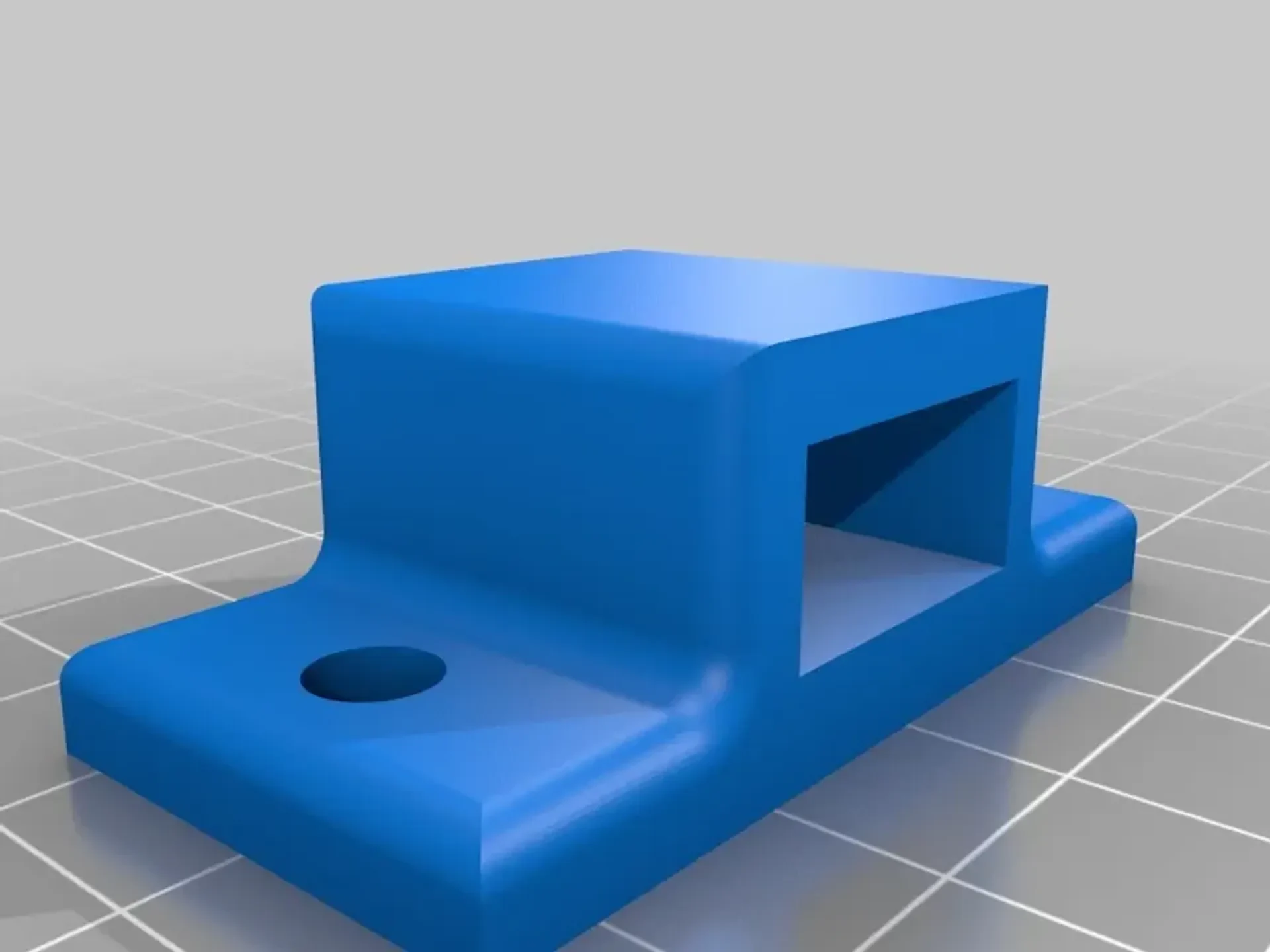

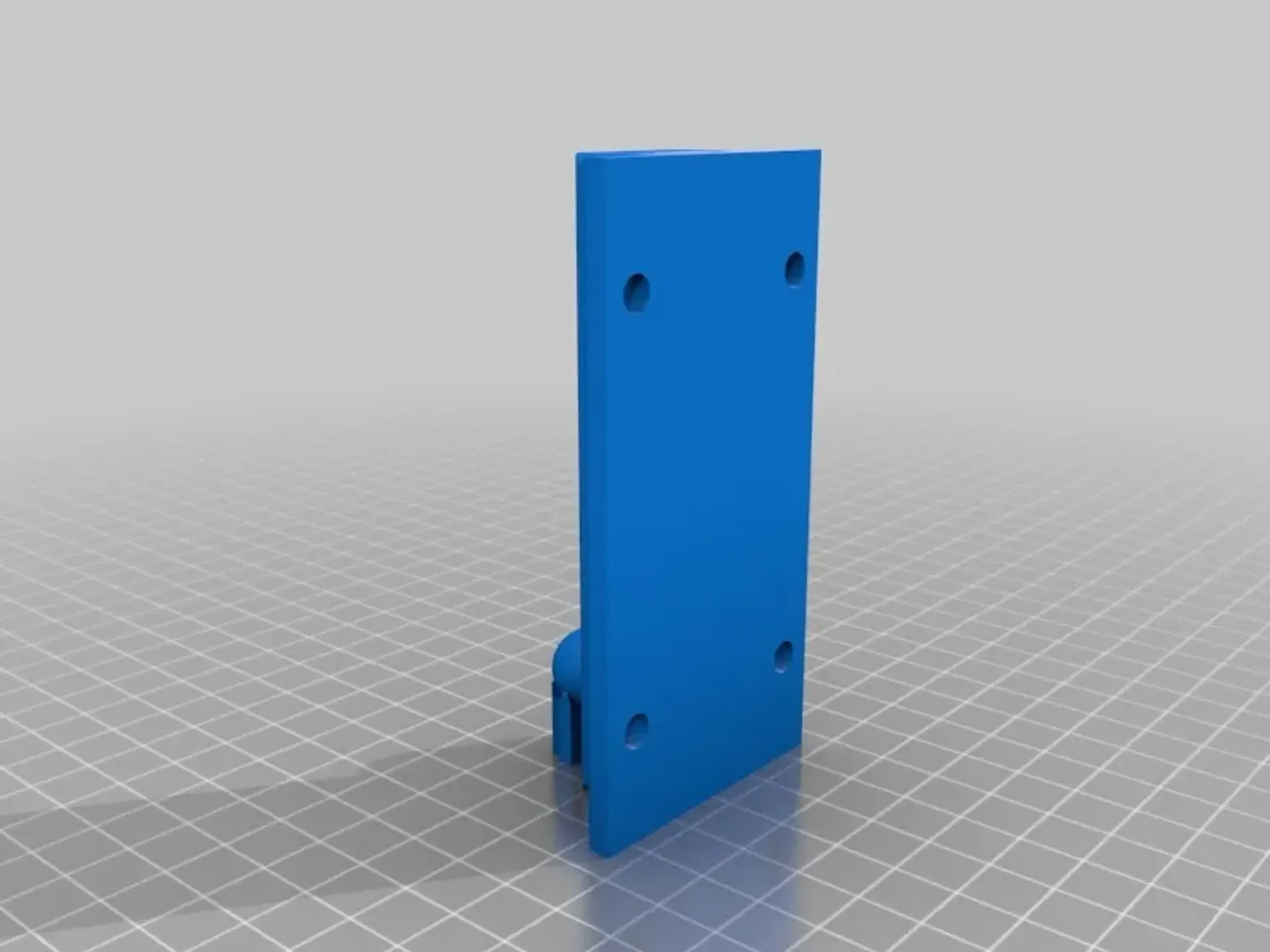

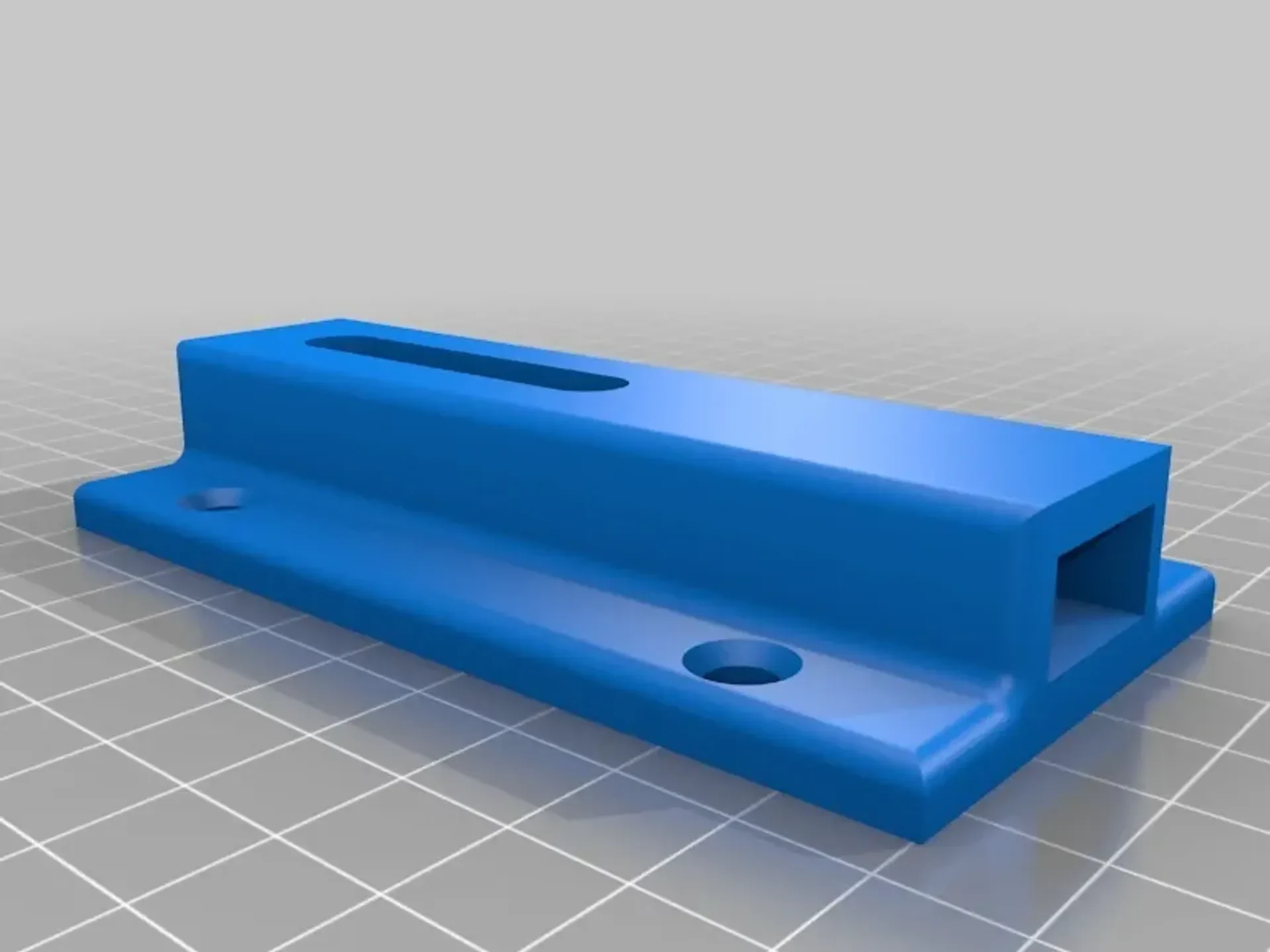

Я добавил запасной корпус и ствольную коробку с потайными от��ерстиями для винтов.

Это...

«скользящий болтприемник_csk.stl»

и

«скользящий болт body_csk.stl»

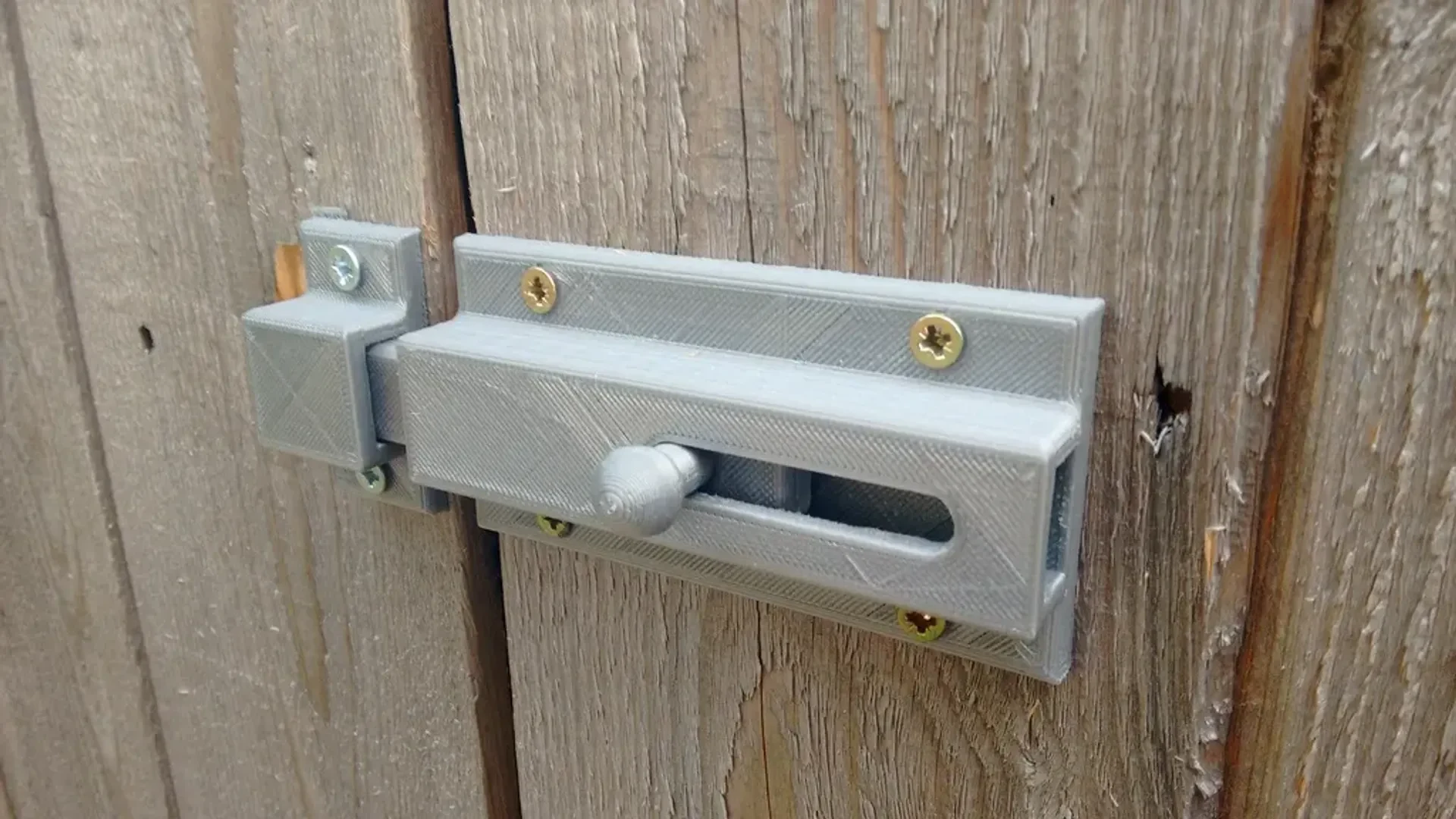

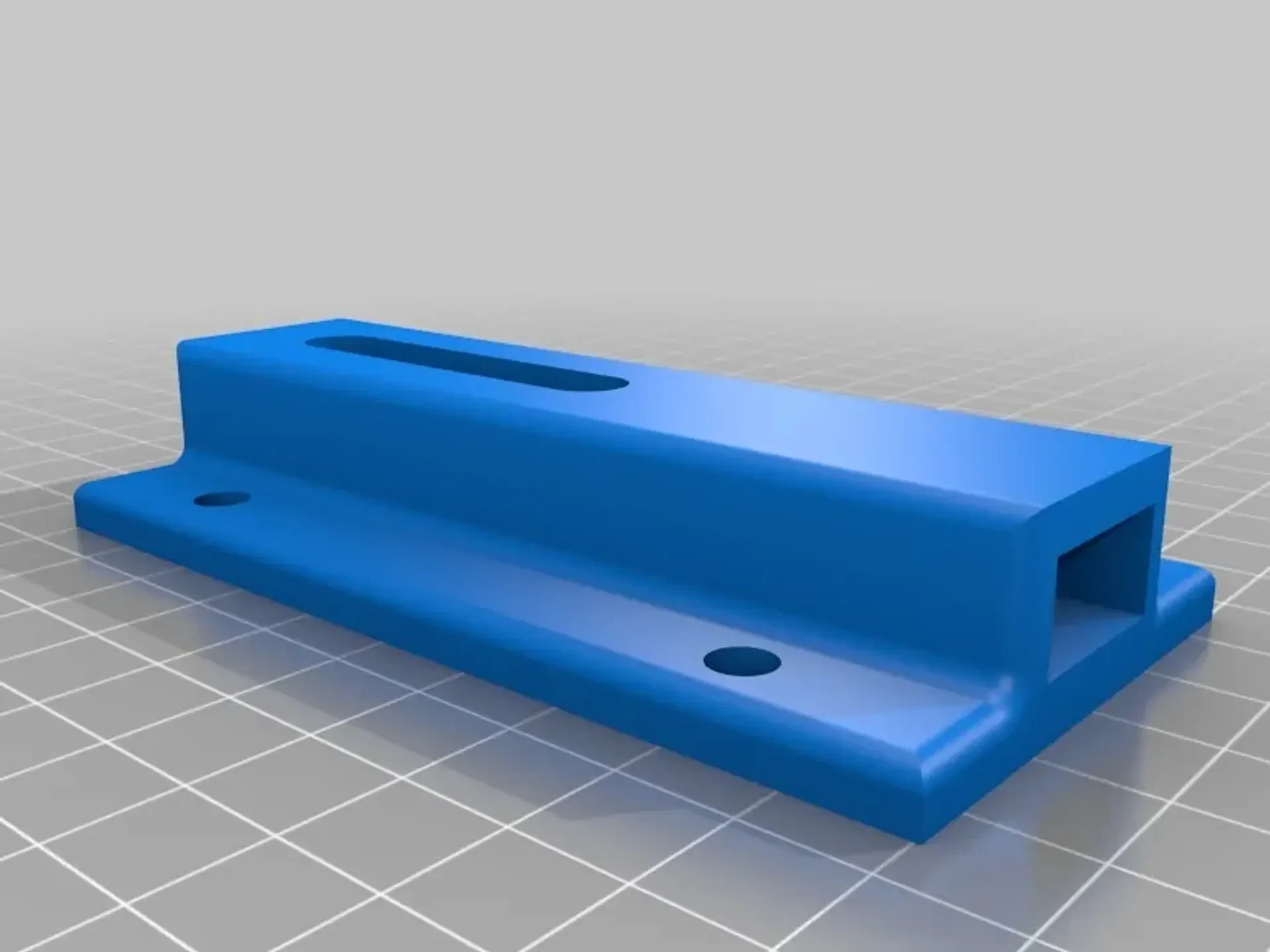

Это засов для раздвижной двери, который я сделал для двери своего сарая.

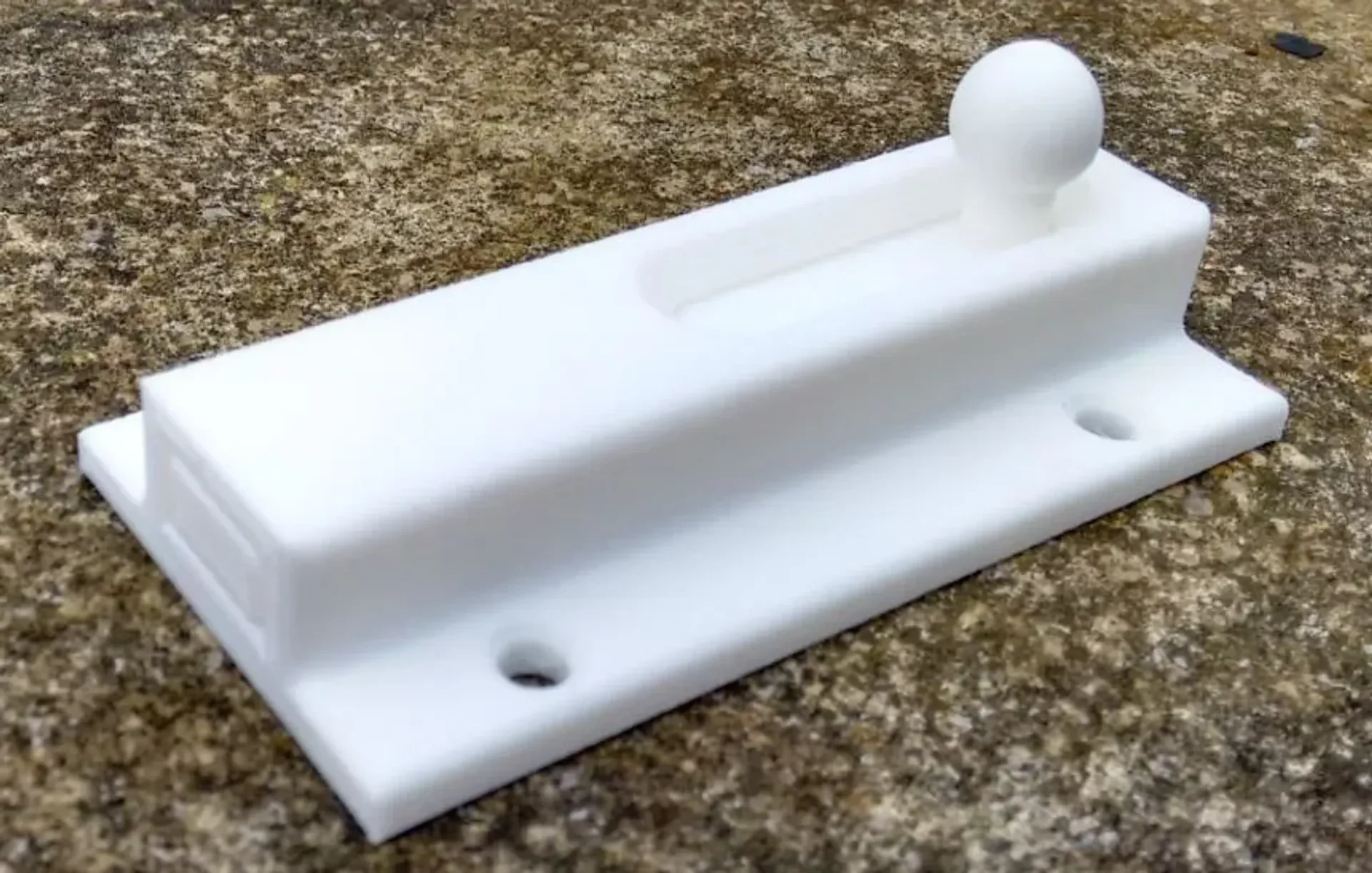

Тот, что на картинке, сделан из PLA, хотя ABS, вероятно, будет лучшим выбором для использования на открытом воздухе.

Я бы, наверное, рекомендовал изготавливать детали с заполнением не менее 50%.

Сборка должна быть достаточно простой. сначала убедитесь, что слот в основном корпусе позволяет

стержень скользящего болта свободно скользить, а также проверьте, чтобы стержень вошел в глухое отверстие в скользящей планке.

Я капнул пару капель суперклея в отверстие в планке, вставил планку в основной корпус, совместил отверстие с прорезью и плотно вставил штифт на место.

Будьте осторожны, чтобы клей не попал на внешнюю сторону бруска!

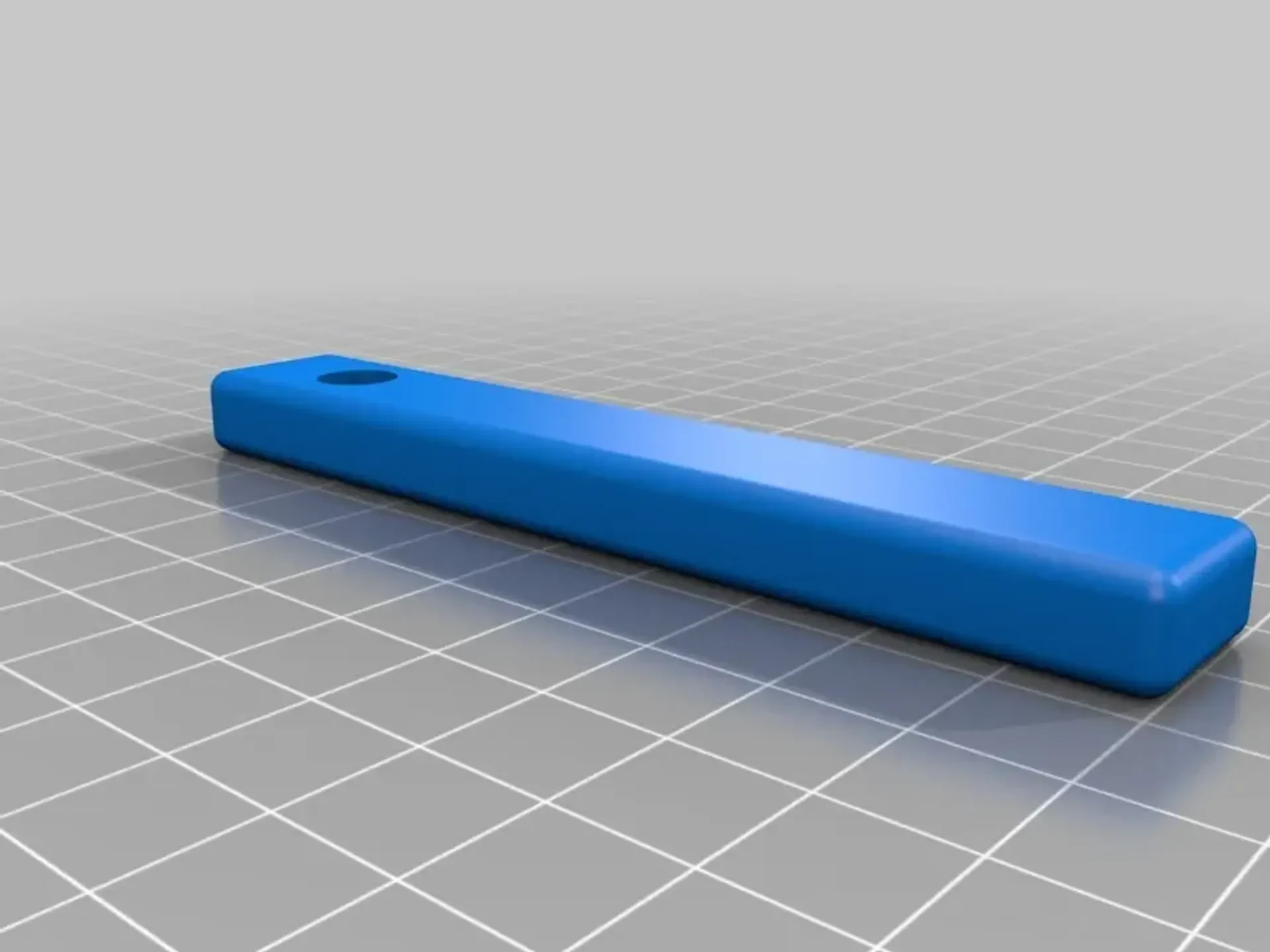

Обратите внимание, что скользящая планка намеренно слишком длинная, чтобы обеспечить расширение и сжатие древесины в моем сарае.

После печати может потребоваться небольшая очистка внутренней части основного корпуса. Я использовал небольшое долото, чтобы очистить верхние углы и немного подпилить прорезь.

Я добавил изображение одной из пары, которую я сделал, в размере 65% от исходного размера, поэтому могу сказать, что в уменьшенном масштабе оно работает отлично.
