СТАРАЯ ВЕРСИЯ! Универсальный калибровочный куб 40x40x40...

Калибровочный куб для тестирования 3D-принтеров.

Это старая версия моего универсального калибровочного куба. Если вы не хотите загружать ни одну, щелкните эту ссылку, которая перенаправит вас на новую версию, или просто найдите ее в моем профиле среди загруженных моделей.

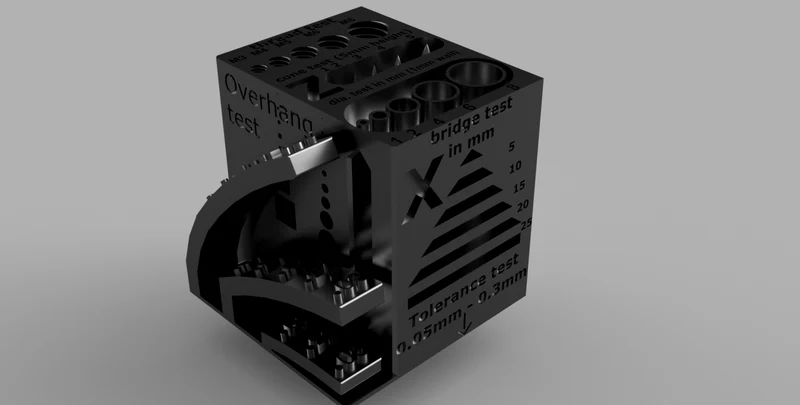

Калибровочный куб «все в одном» в комплекте:
Калибровочный куб 40ммх40ммх40мм
Испытание на свес — 0°, 20°, 30°, 40°, 45° 50°, 55°, 60°, 65°, 70°, 75°, 80°, 85°, 90°
Испытание на перемычку — 5 мм, 10 мм, 15 мм, 20 мм, 25 мм
Испытание на допуск — 0,05 мм, 0,1 мм, 0,15 мм, 0,2 мм, 0,25 мм, 0,3 мм
Испытание диаметра (толщина стенки 1 мм) — 1 мм, 2 мм, 4 мм, 6 мм, 8 мм.
Тест резьбы — М3, М4, М5, М6, М8
Тест отверстия (вертикальное) — 0,2 мм, 0,4 мм, 0,6 мм, 0,8 мм, 1 мм, 1,5 мм, 2 мм, 3 мм, 4 мм
Квадратичный тест (по вертикали) — 0,2 мм, 0,4 мм, 0,6 мм, 0,8 мм, 1 мм, 2 мм, 3 мм, 5 мм.
Тест на получение поддержки

Журнал изменений
В1.1

Добавлены буквы (X, Y, Z)

В1.2

Добавлен тест конуса

Высота 5 мм

Диаметр 1мм, 2мм, 3мм, 4мм, 5мм

В1.3

Исправлены некоторые ошибки

В1.4

Исправлены некоторые ошибки

Добавлен тест на допуск в службу поддержки.

Клиренс:

0,1 мм

0,15 мм

0,2 мм

0,3 мм
