Простой тест на усадку

Создавайте детали с более точными размерами, проверяя и компенсируя усадку материала. Если ваши большие отпечатки не совсем подходят по размеру, как планировалось, этот простой тест поможет это исправить.

Вдохновлен EnXlosure от Voxel3D_Nederland и представлен в этом видео на YouTube:

Инструкции
Выберите тест-полоску такого размера, который может поместиться в вашем принтере. Детали имеют маркировку с указанием предполагаемого размера кровати. Полоса будет повернута и будет проходить по диагонали через кровать. Масштаб должен быть 100%.
Распечатайте тест-полоску, используя типичные настройки. Сюда входит процент заполнения, количество периметров и т. д.
Снимите деталь после полного остывания.

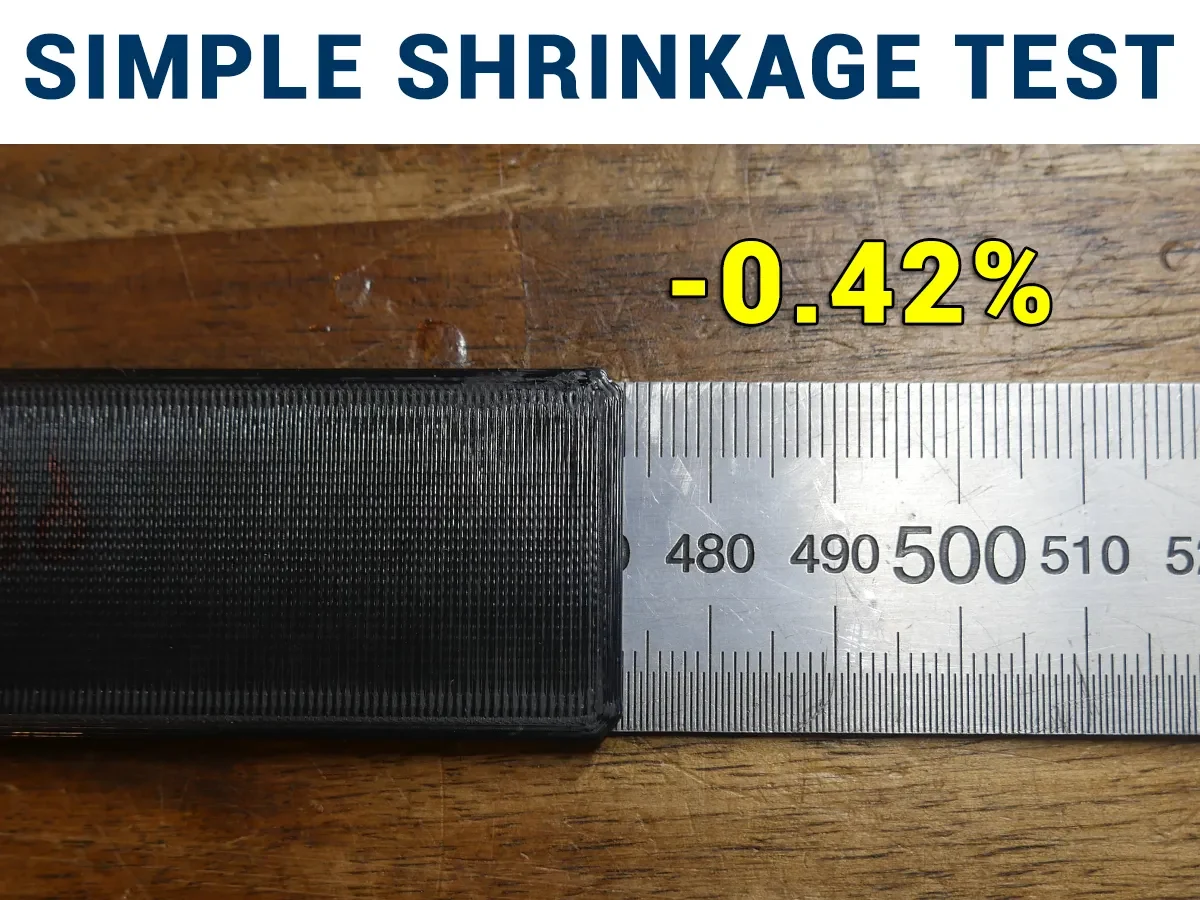

Положите полоску на линейку, аккуратно совместив одну сторону с нулем. Измерьте общую длину полоски с другой стороны.
Рассчитайте усадку этого материала следующим образом:

Усадка % = 100 — ([измеренная длина] / [заданная длина] * 100)

Например:

Усадка % = 100 — (298,75/300*100)

Усадка % = 100 — 99,58

Усад��а % = 0,42

Компенсация слайсера

Самый простой способ компенсации — увеличить детали на основе измеренной усадки. Например, масштабируйте деталь до 100,42 %, если измеренная усадка составляет 0,42 %.

Для более надежного решения можно ввести свойство усадки материала для каждого слайсера. Пример усадки 0,42% будет продолжен в следующих инструкциях.

ПрусаСлайсер

В разделе «Нить» > «Дополнительно» введите процент усадки в разделе «Компенсация усадки»:

OrcaSlicer / Студия Бамбу

В разделе «Настройки материала» > «Нить» введите 100 — процент усадки в разделе «Усадка»:

Кура

В поле «Материал» введите 100 + процент усадки в разделе «Масштабный коэффициент компенсации усадки»:

Повторное тестирование

После внесения этих изменений повторно распечатайте тест-полоску и измерьте ее длину, чтобы убедиться, что теперь у вас есть точные детали.

Z Масштабирование усадки?

Я не проверял усадку по вертикали/Z, потому что тест будет намного дольше, однако подходящей эффективной моделью может быть моя испытательная башня Simple Z:

https://www.printables.com/model/393668-simple-z-bandingwobble-test-tower

Масштабируйте по оси Z, чтобы она соответствовала максимальной высоте, которую может выдержать ваш принтер, и повторите шаги расчета, описанные выше.

Кровати нестандартного размера

Просто добавьте куб и неравномерно отмасштабируйте его, чтобы он имел высоту 3 мм, ширину 30 мм и длину, равную длине вашей кровати. Запишите целевую длину для дальнейшего использования после печати.
