Калибровочный тест первого слоя

9.10.22: Разрешения на листе Google изменены и теперь доступны только для просмотра, поэтому, открыв ссылку, сделайте копию для себя!

Также я бы посоветовал вам сделать снимок экрана с исходными настройками, если они в настоящее время у вас работают, прежде чем приступать к тестированию.

19.04.22: Я составил краткую таблицу Google, чтобы ее было удобнее использовать вместе с этой распечаткой.

Вот ссылка

https://docs.google.com/spreadsheets/d/1VmEhMNg5xyGLovsi_V3ABza4UCeJIqlS9OnMgWPqQio/edit?usp=sharing

Обратная связь всегда приветствуется! Приветствую

Это тест высоты Live z, который помогает точно настроить высоту первого слоя.

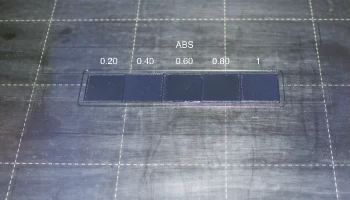

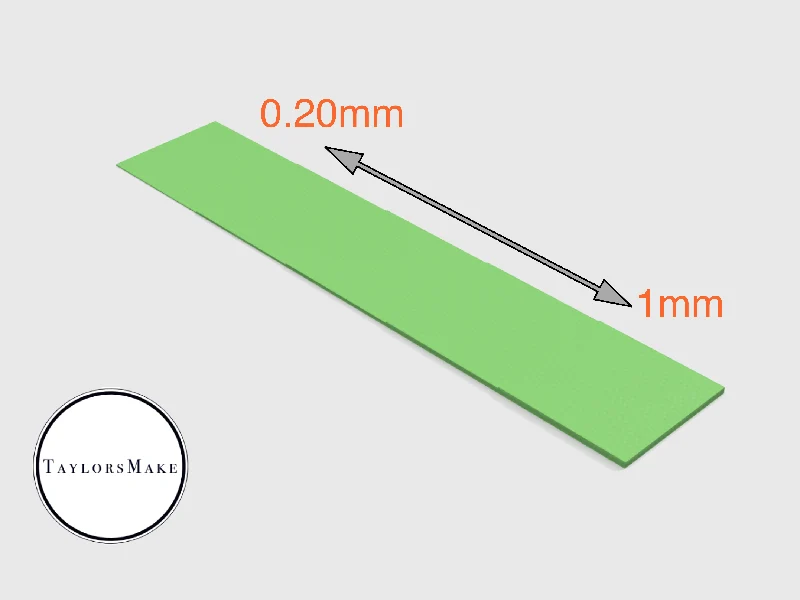

Модель увеличивается от 0,20 мм с шагом 0,20 мм до высоты 1 мм.

Распечатать инструкции

Предупреждение. Здесь требуется усмотрение пользователя. Для проведения этого теста вам уже понадобится набор базовой высоты по оси Z, поэтому просто изучите ее достаточно близко на глаз, а затем пройдите этот тест.

Инструкции:

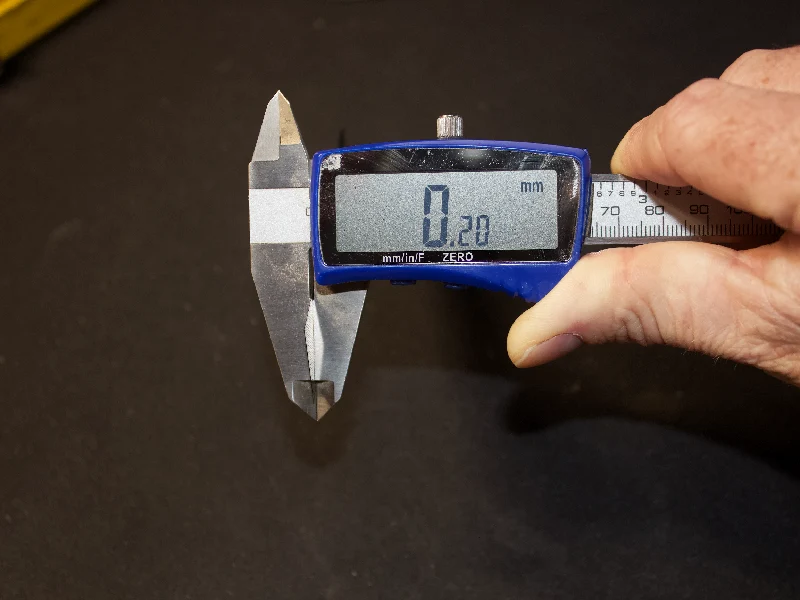

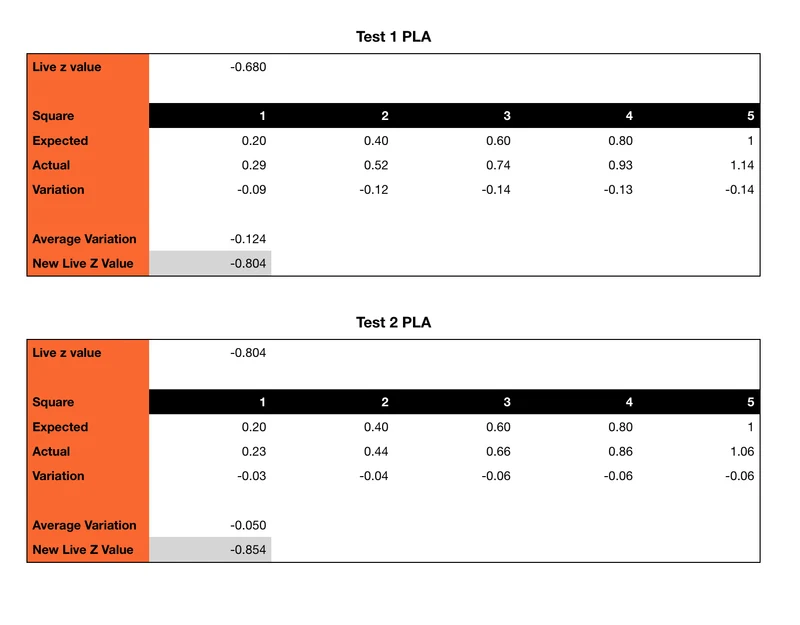

Разрежьте модель на слой толщиной 0,20 мм из выбранного вами материала. Убедитесь, что высота первого слоя установлена ​​на 0,20 мм. Распечатайте модель, измерьте штангенциркулем или микрометром середину каждого кв��драта и запишите их. Затем вы подставляете свои значения в формулу так: ОЖИДАЕМОЕ ЗНАЧЕНИЕ — ФАКТИЧЕСКОЕ ЗНАЧЕНИЕ = ВАРИАЦИЯ.

Затем вы усредняете свое изменение по 5 высотам, чтобы получить общее изменение. Затем вы берете свой ТЕКУЩИЙ LIVE Z +- ВАРИАНТ (это зависит от того, нужно ли вам идти вверх или вниз)
чтобы дать вам новую высоту Z. Ес��и вы получите новую высоту z в пределах, скажем, 0,05 или 0,10 высоты квадрата, я бы остановился на этом и проявлю осторожность, чтобы вы не поцарапали печатную платформу. Здесь рекомендуется действовать по усмотрению пользователя. Например. Размер вашего первого квадрата должен быть очень близок к 0,20, второго квадрата — 0,40 и так далее.

Я использую новую функцию для загрузки в принтер разных листов. Таким образом, вы можете нас��роить собственный лист для каждого материала, чтобы вам никогда не приходилось возиться с высотой Z при замене материалов. После того, как вы получили новую величину высоты Z и настроили материалы в меню HW, убедитесь, что у вас включен правильный лист, затем перейдите в «Настройки»> «Живая настройка z»> введите новое значение и повторите тест. Не забудьте подойти достаточно близко, но следите за поверхностью, чтобы не повредить насадку или станину.
