Блок распределения питания Wago 221

Электрика

Источник:

www.printables.com

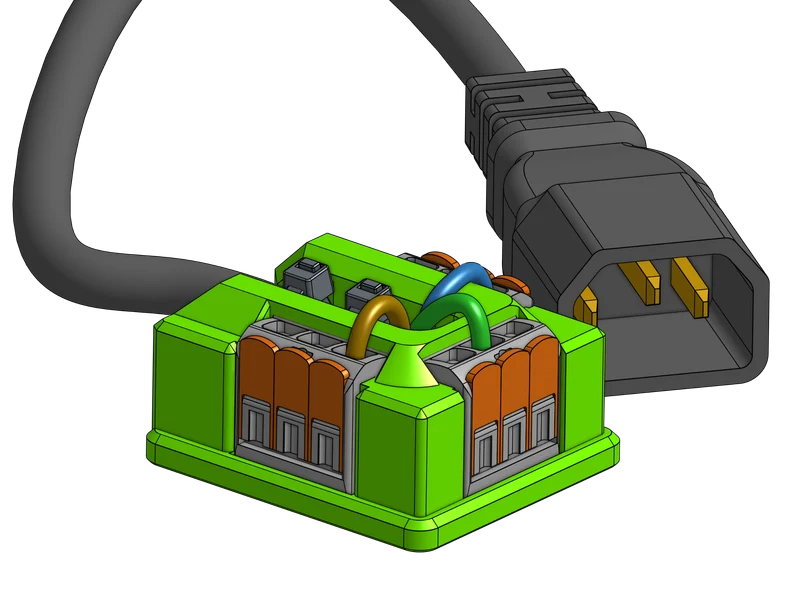

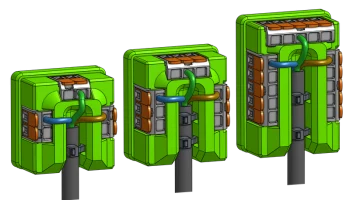

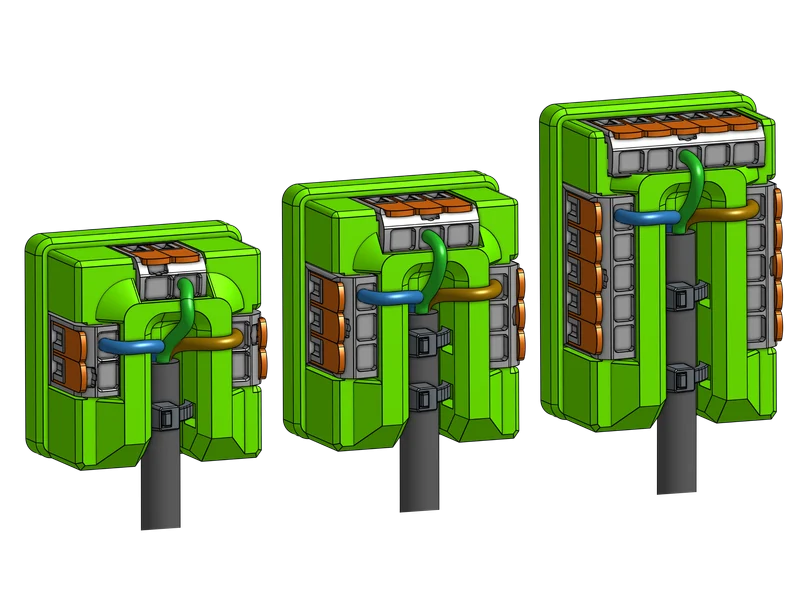

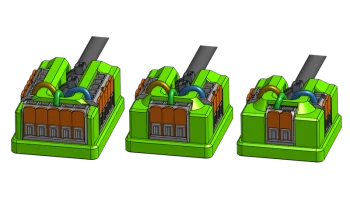

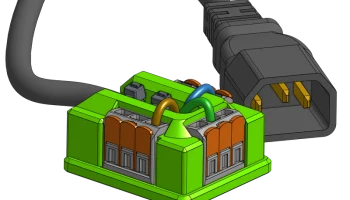

Это блок распределения питания, в котором используются разъемы Wago 221. Он поставляется с множеством различных вариантов крепления, а базовая модель доступна в форматах STEP и STL, что позволяет легко комбинировать и создавать собственные крепления.

Вы можете использовать его всякий раз, когда вам нужно электричество. Для прототипирования, тестирования, подачи питания для ваших 3D-принтеров и т. д.

ВНИМАНИЕ: Напряжение сети опасно. Неправильное использование может привести к серьезной травме или смерти. Ознакомьтесь с официальной документацией на разъемы и соблюдайте правила техники безопасности, действующие в вашем регионе. Провода на рисунках ниже предназначены только для иллюстративных целей.

Совместимые разъемы

Он поддерживает разъемы серии Wago 221 для проводников сечением от 0,14 мм² до 4 мм² (221-4xx). Разъемы 6 мм² (221-6xx) несовместимы.

Имена файлов STL включают последние 3 цифры номера разъема.

Требуемое оборудование
Кол-во Описание
3 разъема Wago 221-412, 221-413 или 221-415
1-2 застежки-молнии
1 шнур питания с 3 проводниками, соответствующий напряжению и току вашего приложения.

В зависимости от выбранного варианта монтажа может потребоваться дополнительное оборудование.

Печать

Распечатайте все детали в исходной ориентации. Все файлы STL предварительно поворачиваются для печати.

Материал: PLA, PETG, ASA, ABS и т. д.
Рассмотрите возможность использования самозатухающего материала, например Prusament PETG V0, если этого требует ваше применение.
Ширина экструзии: 0,45 мм
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 15%
Верхний и нижний сплошные слои: 4-5.
Поддерживает: Нет

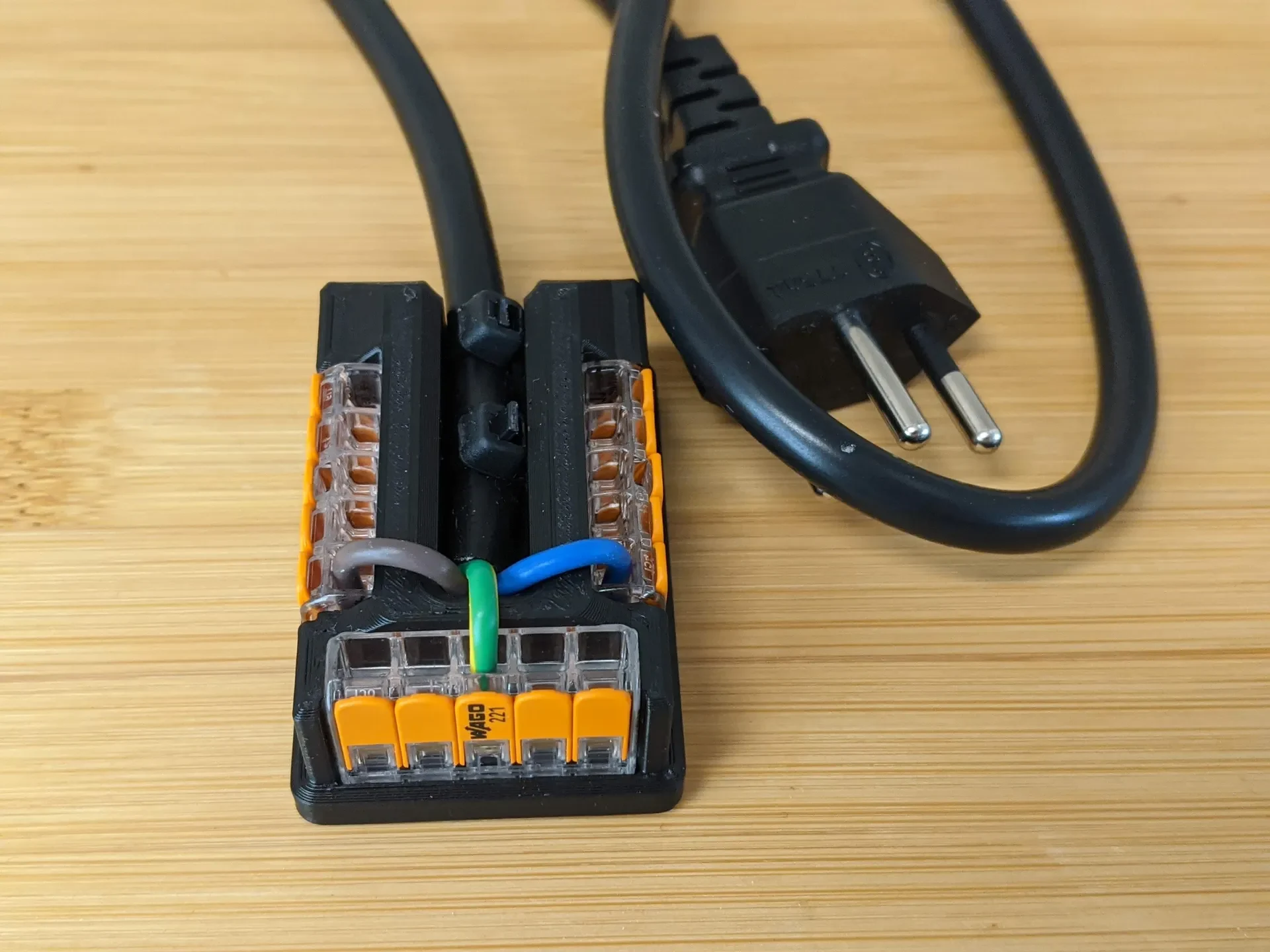

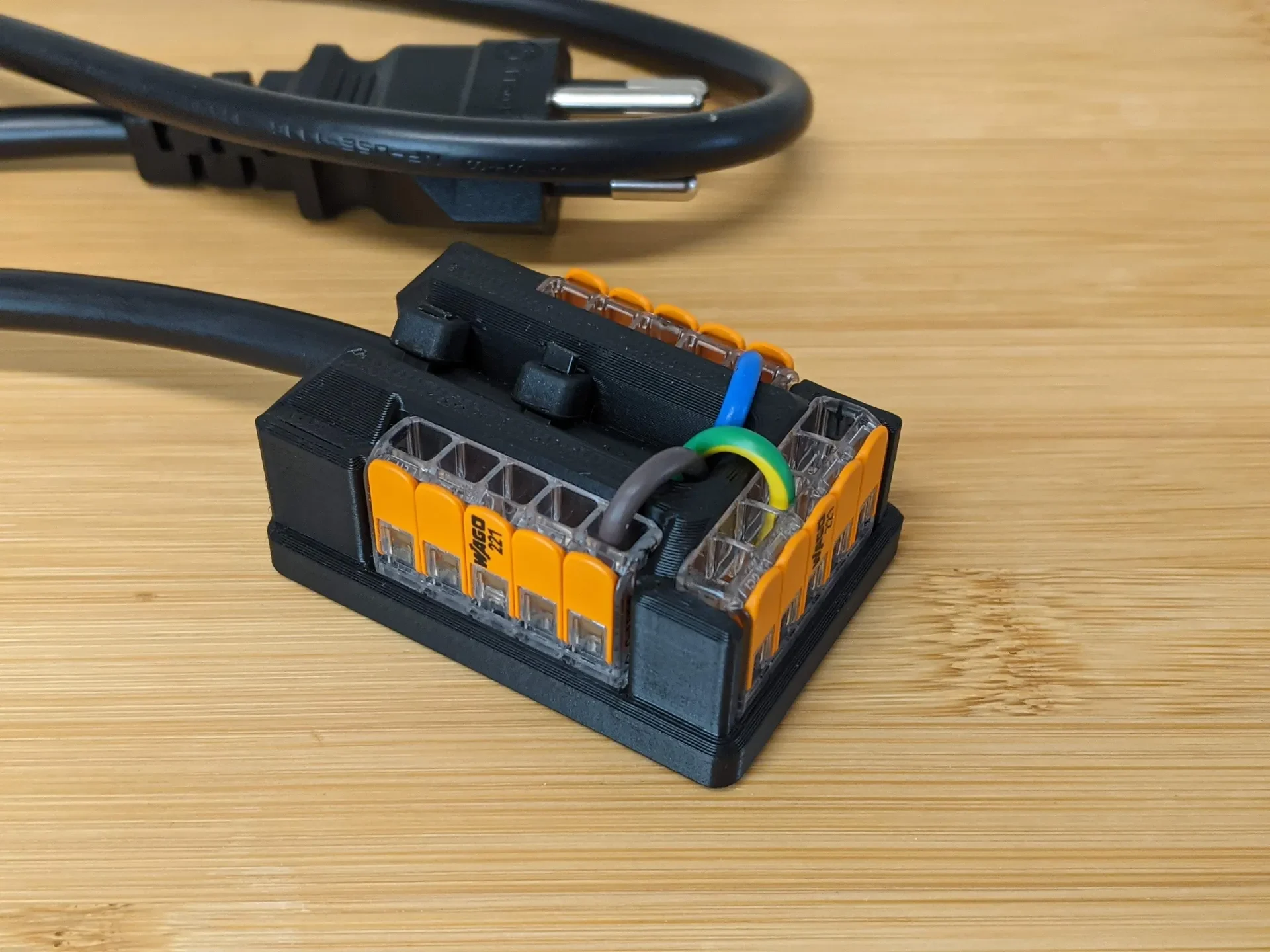

Сборка

Установите разъемы, надавив на них сверху вниз до щелчка. Посадка намеренно плотная, чтобы разъемы не ослабли. Возможно, вам придется сильно подтолкнуть. Если невозможно установить разъемы, возможно, вам придется откалибровать электронные шаги вашего принтера или множитель экструзии, поскольку вы можете слишком сильно выдавливать.

Хотя разъемы можно снова снять, они не предназначены для регулярного снятия и повторной сборки. Инструкции по удалению читайте ниже.

Установите кабель и вставьте проводники в разъемы. Информацию о монтаже проводов и длине оголенных проводников см. в официальной документации Wago, а также соблюдайте местные правила техники безопасности.

Закрепите кабель стяжками, используя встроенные туннели для стяжек. В модели 412 используется одна застежка-молния, в остальных — две.

Удаление разъемов

Модель спроектирована таким образом, чтобы разъемы были установлены стационарно. Однако можно снять разъемы силой. В качестве инструмента для поддевания используйте небольшую отвертку с плоской головкой. Сначала вытолкните разъем наружу сверху. Затем нажмите на разъем вверх снизу.

На изображении ниже красные стрелки указывают места поддевания, а синие стрелки указывают направление нажатия.

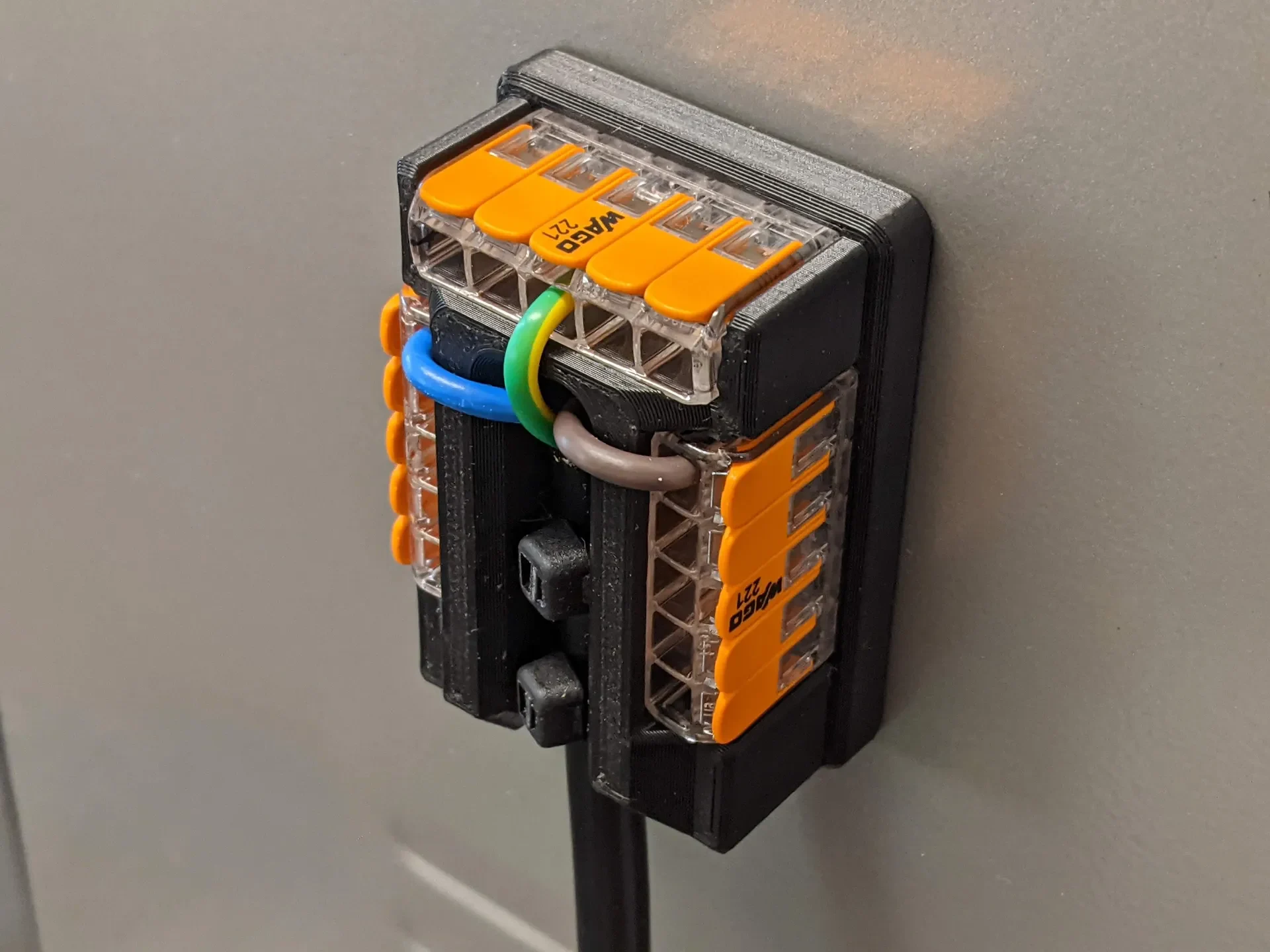

Варианты монтажа

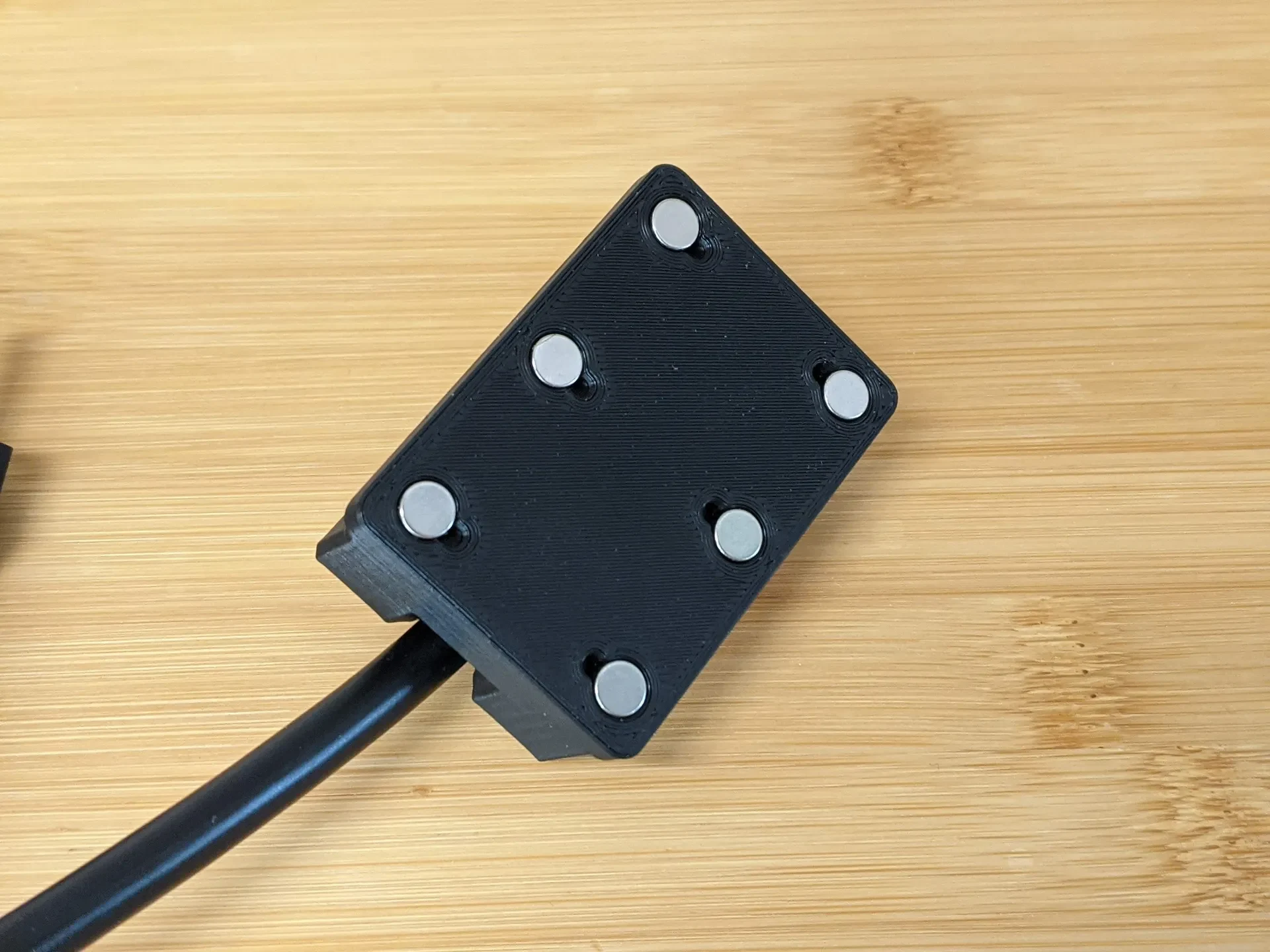

Магнитное крепление

Используются дисковые магниты 6x3 мм. Версия 415 использует 6 магнитов. В версиях 412 и 413 используются 4 магнита. Магнит прилегает намеренно туго (зазор 0,15 мм). При необходимости используйте тиски или подобное устройство, чтобы вдавить магниты до уровня их поверхности. При желании вы можете добавить небольшую точку суперклея.

Требуемое оборудование
Кол-во Описание Источник
4-6 неодимовый дисковый магнит 6x3 мм Supermagnete

Винтовое крепление с цилиндрической головкой

Для винтов с полукруглой головкой 3-3,5 мм. Расстояние между отве��стиями 50 мм.

Требуемое оборудование
Кол-во Описание
2 винта с полукруглой головкой 3-3,5 мм.

Винтовое крепление с потайной головкой

Для винтов с потайной головкой 3-3,5 мм. Расстояние между отверстиями 50 мм.

Требуемое оборудование
Кол-во Описание
2 винта с потайной головкой 3-3,5 мм.

Винтовое крепление М5

Для крепежных винтов М5. Расстояние между отверстиями 50 мм.

Требуемое оборудование
Кол-во Описание Источник
2 винта с головкой под торцевой ключ или полукруглой головкой M5 AliExpress

Винтовое крепление М6

Для крепежных винтов М6. Расстояние между отверстиями 55 мм.
