Распределительная коробка WAGO 221

ОБНОВЛЕНО: ВЕРСИЯ 2
— Разъемы WAGO теперь фиксируются без перемещения (спасибо @pulsar).
— Винты крышки теперь не видны, а спрятаны в крышке.
— Добавлена поддержка WAGO 221-613.

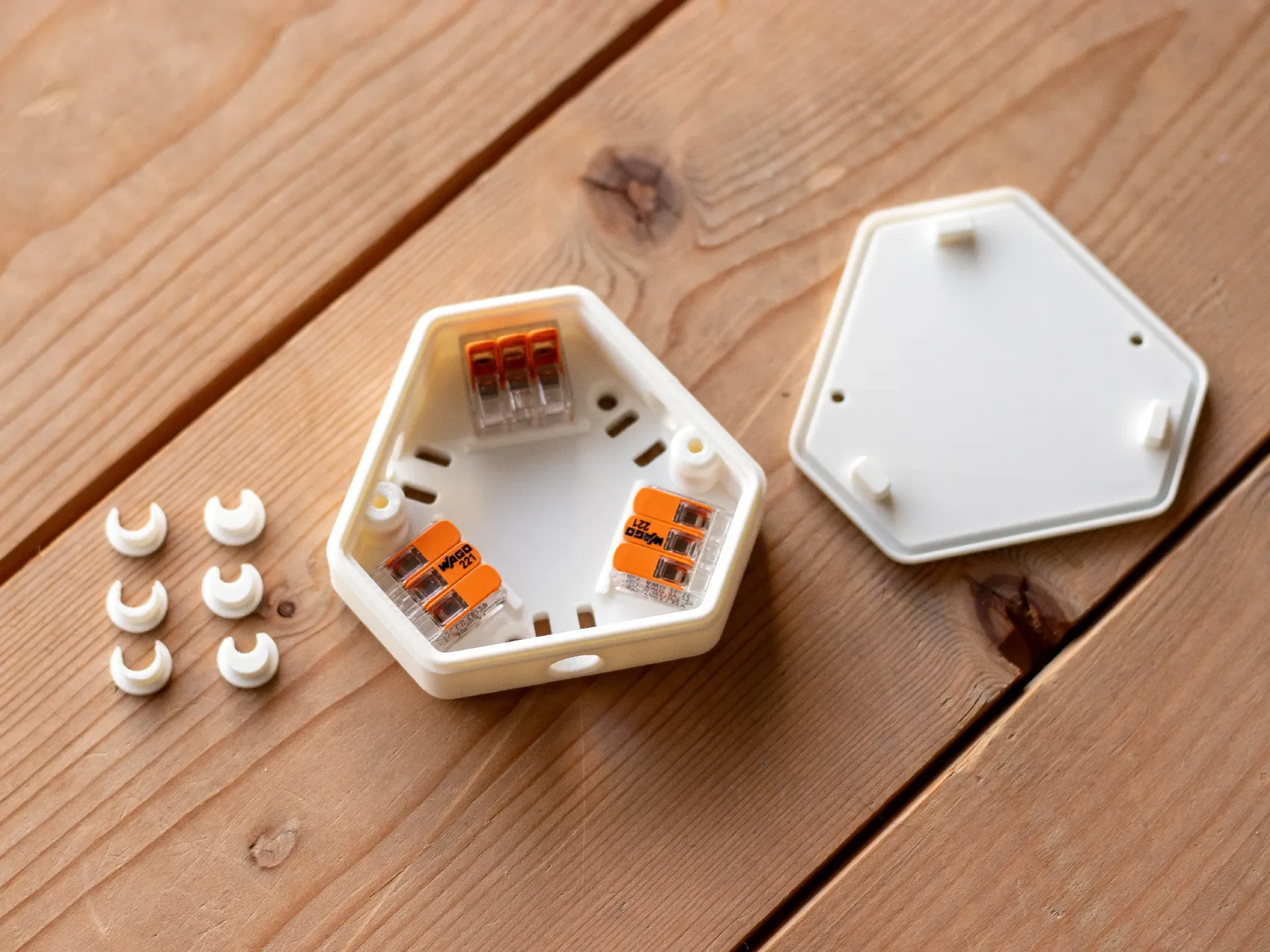

Дизайн

Эта шестиугольная конструкция призвана облегчить прокладку кабелей и улучшить эстетику.
Он компактен, внутри достаточно места для удобной работы с кабелями.

Совместимость

Совместим с WAGO 221-413, WAGO 221-412, WAGO 221-613.

Провода диаметром до 8,5 мм. Меньшие колпачки для держателей провода предназначены для заполнения пустого пространства и надежного закрепления провода.

Аппаратное обеспечение

Ваго 221

Винты M3 для крышки корпуса

Винты до M4 для настенного крепления

Усталость

Сборка

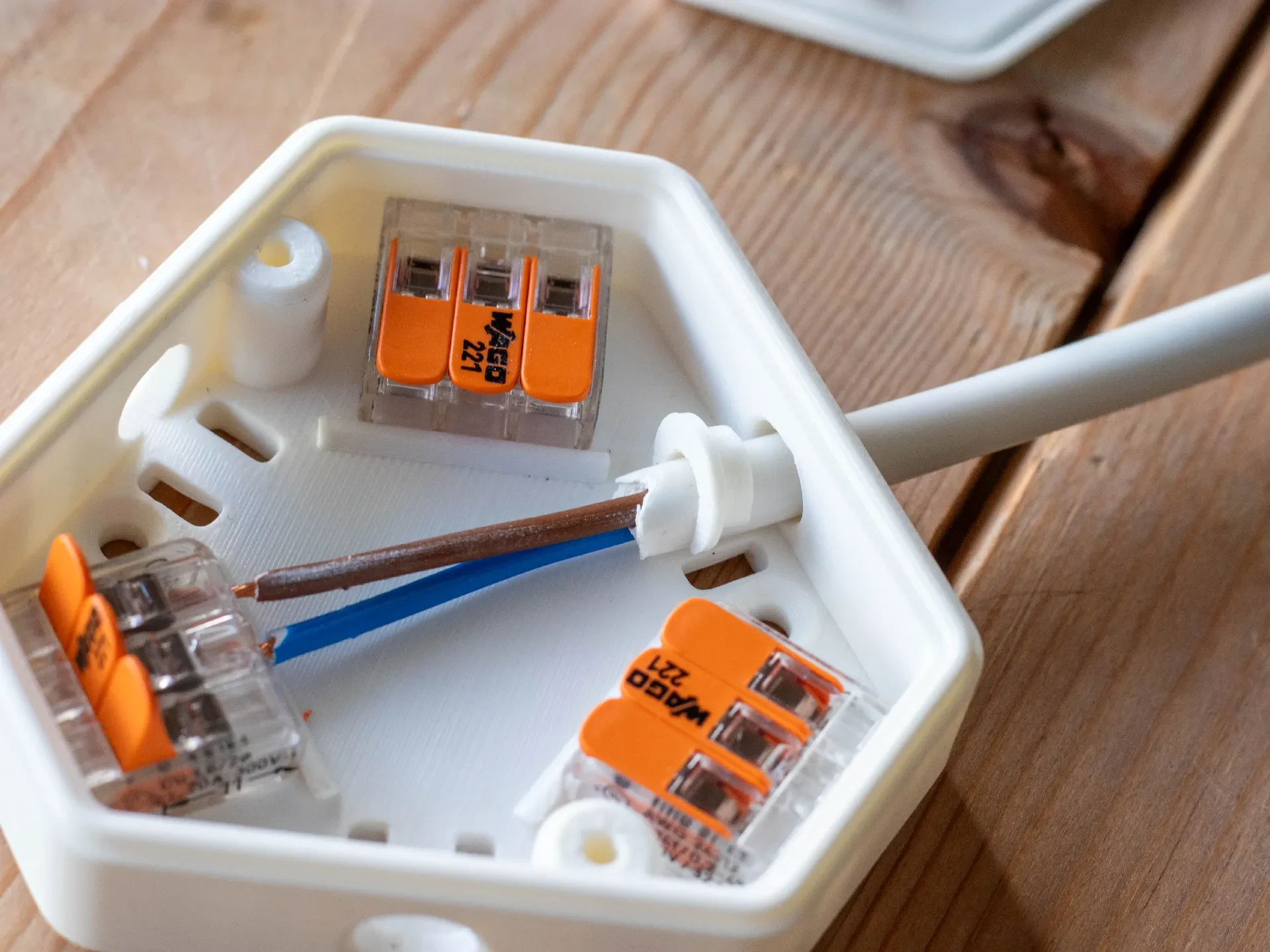

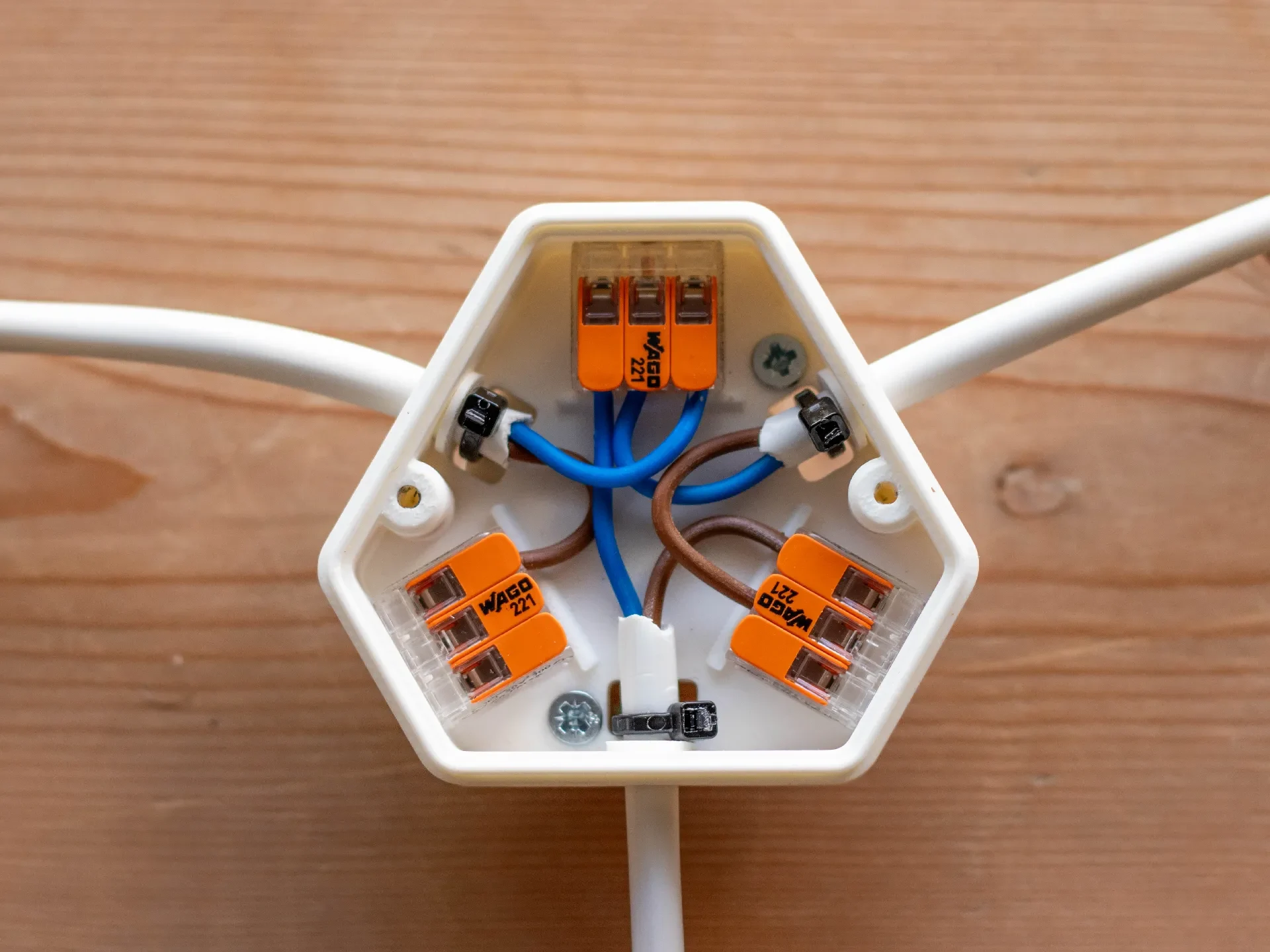

Сборка очень проста и легка. См. изображения для справки.

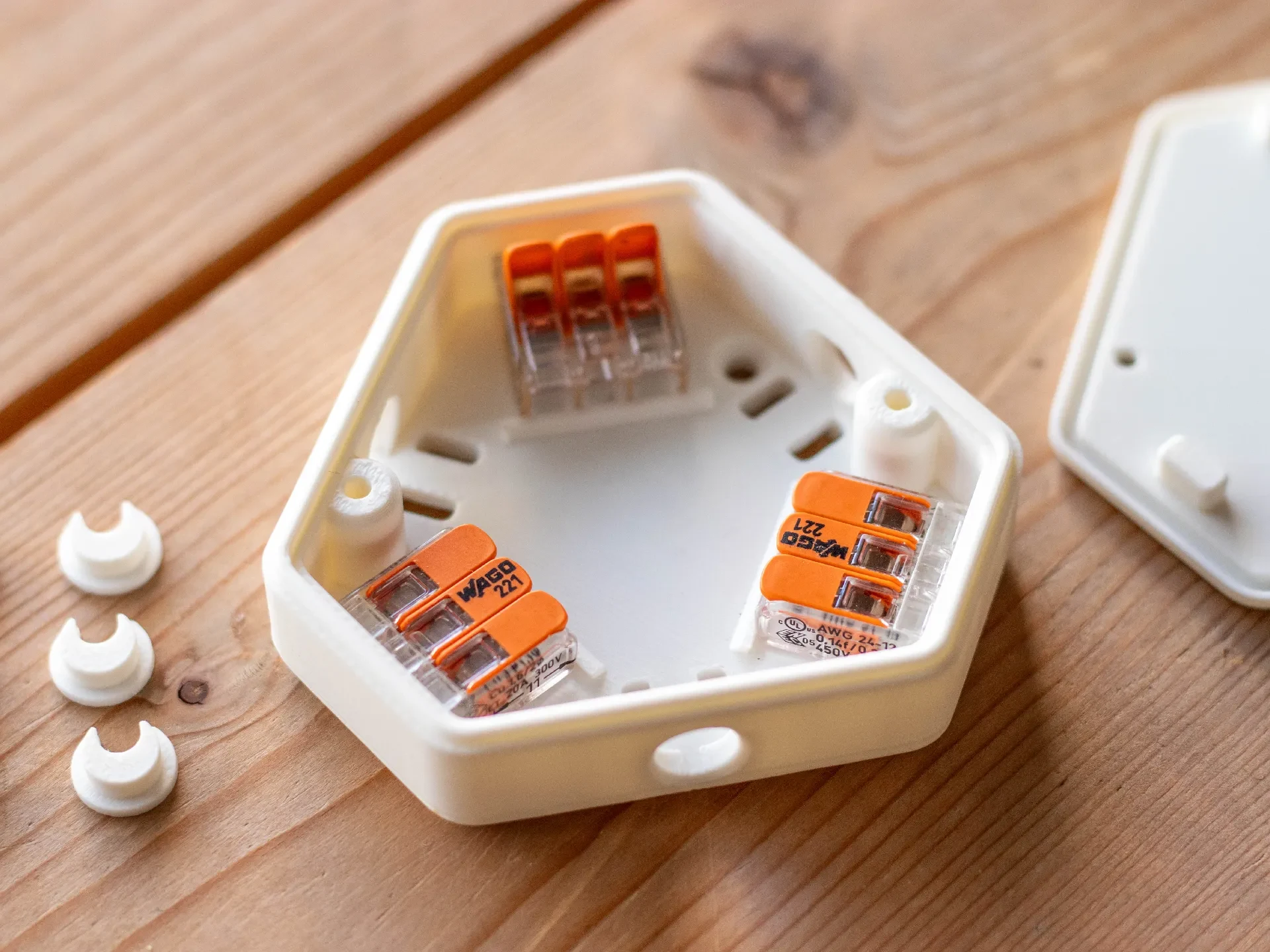

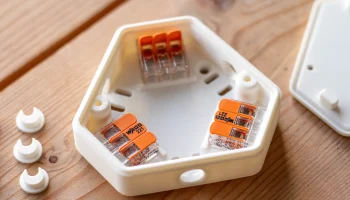

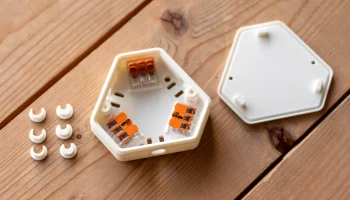

Закрепите разъемы WAGO, начиная с задней части, и нажмите на переднюю часть, чтобы зафиксировать их на месте.

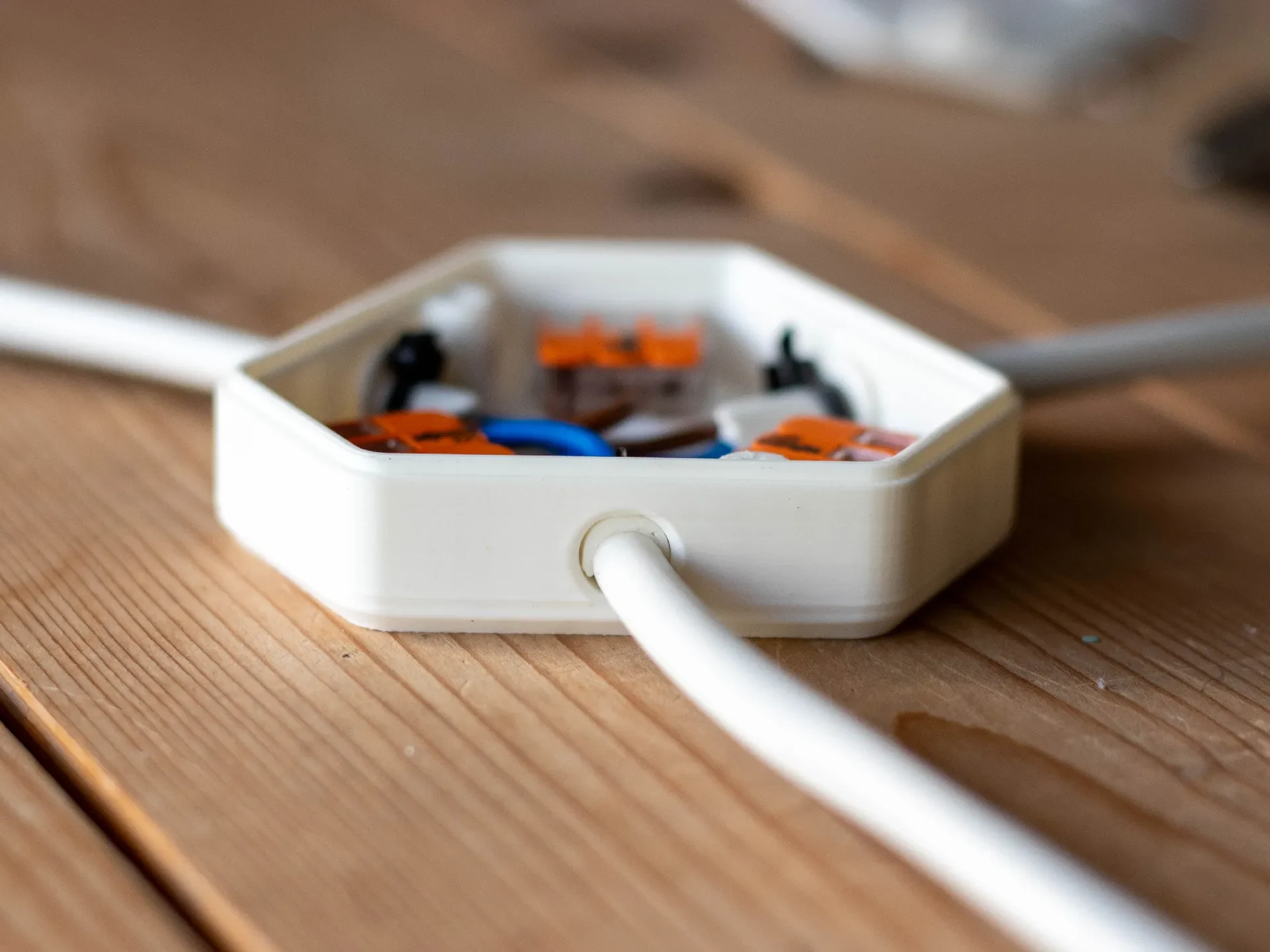

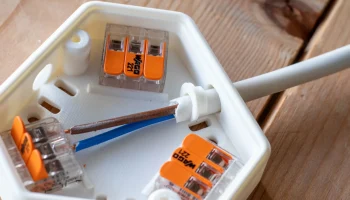

Вставьте проволоку через боковые отверстия.

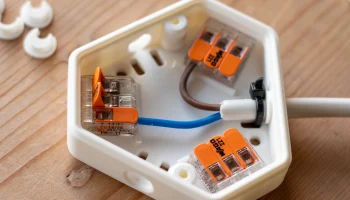

Закрепите колпачки дер��ателей проводов на проводе и вставьте их в отверстие для провода.

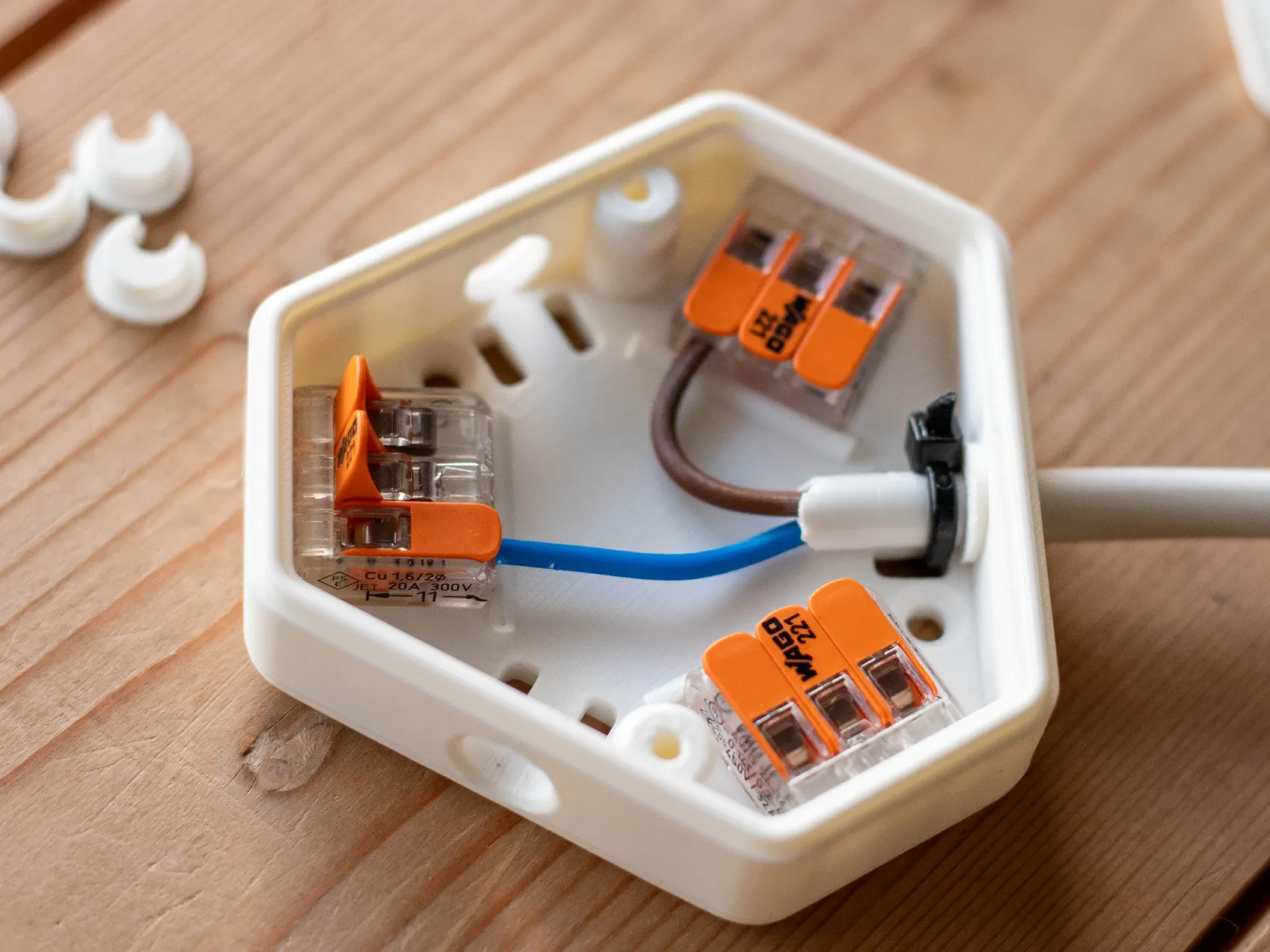

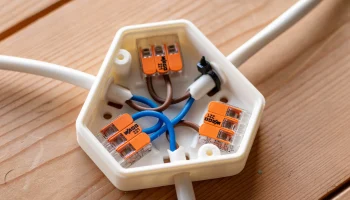

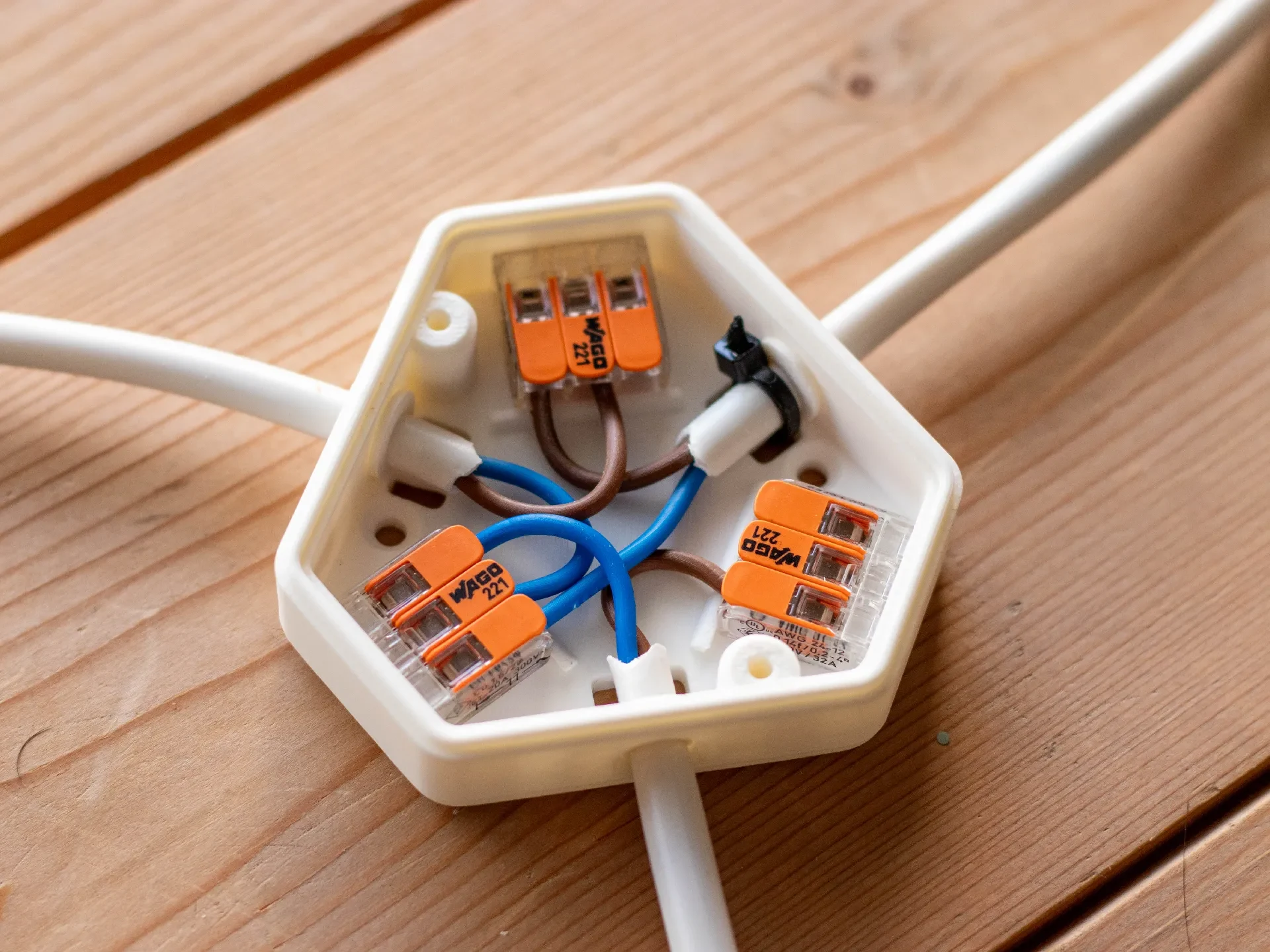

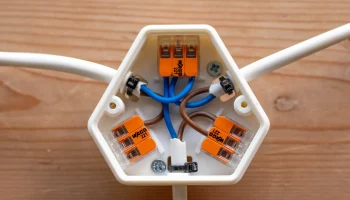

Закрепите провод и колпачки держателей проводов с помощью шин через нижние отверстия.

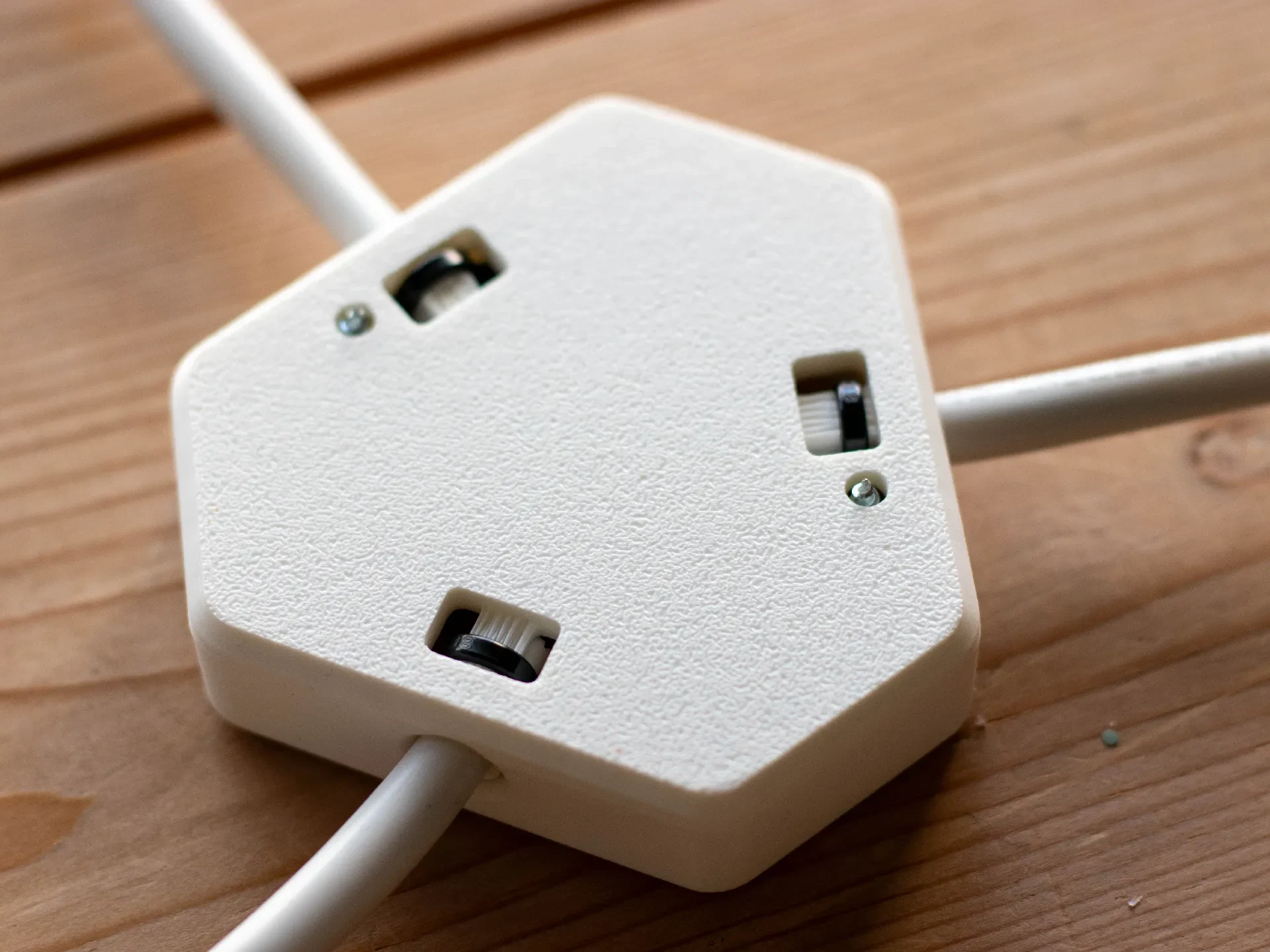

Закройте крышку и закрепите винтами М3.

Ссылка WAGO Creators: https://wago-creators.com/design/646

⚠ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ПО БЕЗОПАСНОСТИ ⚠
Эта распределительная коробка не сертифицирована. В зависимости от страны, в которой вы живете, эта распределительная коробка может не соответствовать нормативным требованиям, разрешающим ее использование. Используйте его на свой страх и риск. Он не обеспечивает электроизоляцию, огнестойкость или сертификат безопасности и может привести к травмам, пожару или повреждению имущества. Лучше всего подходит для проектов низкого напряжения своими руками.
