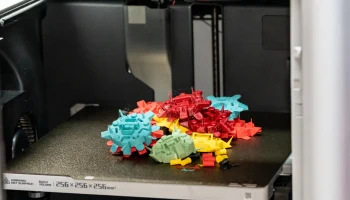

Тонкое все в одном: калибровка и тест на допуски.........
хейхо
Существует множество интересных тестов для проверки допусков и других критических ограничений вашего принтера. Мне они нравятся, потому что с их помощью вы можете просто настроить новые материалы и быть уверенным, что ваши отпечатки будут в форме gr8!
Единственное, что мне не понравилось во всех этих крутых тестах, так это то, что они проверяют только конкретную проблему или требуют много времени и материала для печати.

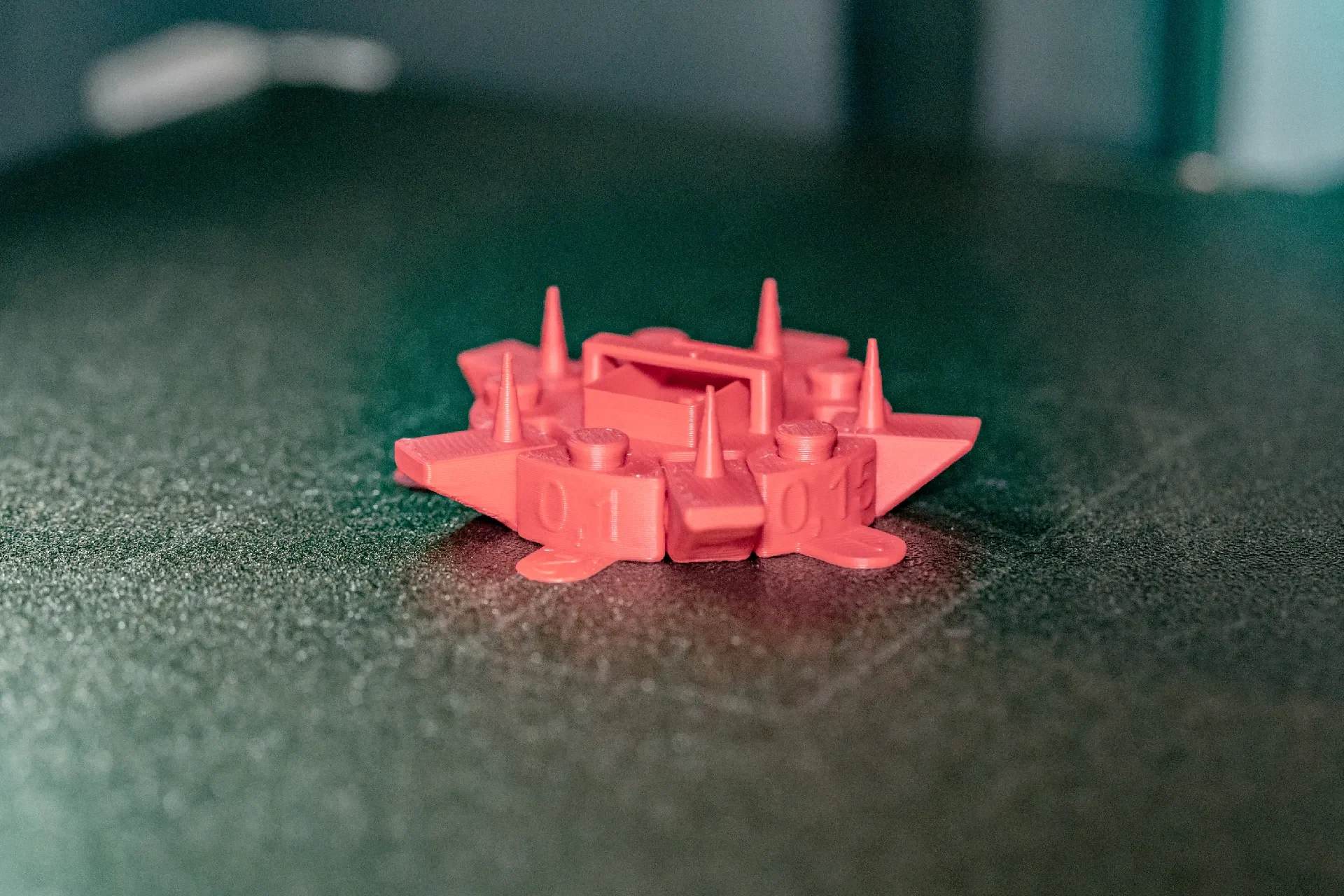

Итак, у меня есть свой собственный дизайн: он предназначен для того, чтобы показать слабые/сильные стороны вашего птинера/настроек и последовательно их улучшать. Также вы можете уничтожить его, чтобы проверить прочность напечатанных деталей!

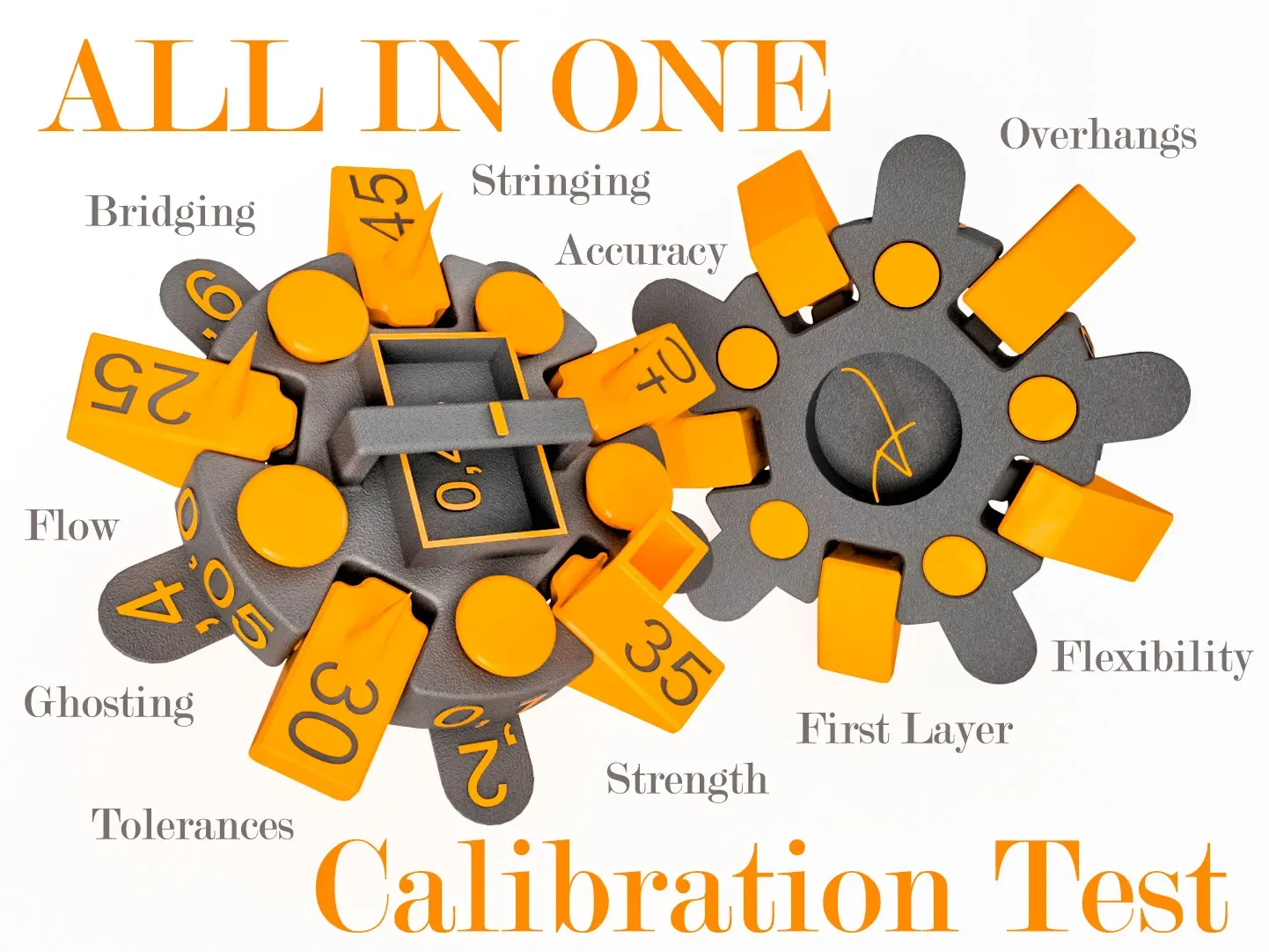

Особенности:
1 — Допуски

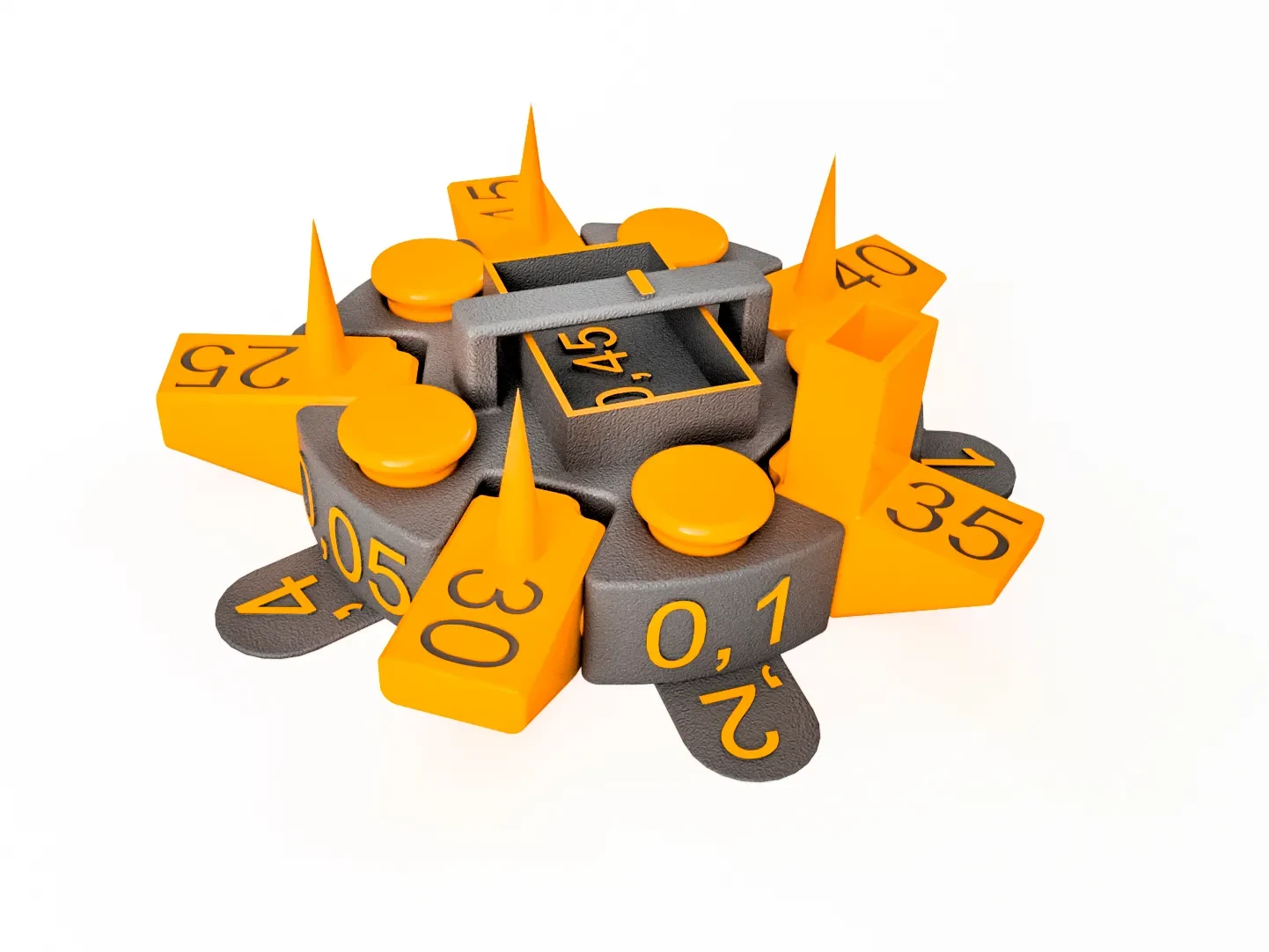

Я добавил разные сегменты, чтобы проверить ваши допуски от 0,05 мм до 0,25 мм. а) Используя рычаг и большую силу и б) нажимая на штифты.
2 — Свесы
Я добавил различные свесы с градиентом от 25° до 45°.
3. Нанизывание
Проверьте настройки втягивания/сухость нити и т. д.! Стринги будут видны очень скоро! Хорошие настройки и материал оставят очень дельные советы!
4 — Сила/Гибкость
Если хотите, можете разрушить всю деталь :D Но мне нравится разрушить мост сверху, выломать рычаг и для проверки гибкости я добавил выступы (толщиной 0,2-1 мм).
Для приклеивания слоев я добавил небольшую башню: Разрушь ее языком!
5 — Соединение
Я добавил небольшой мост сверху, и вы можете проверить качество моста внизу на наличие более серьезных дефектов/проблем!
6 — Калибровка расхода
Вы можете проверить настройки потока, исследуя качество верхнего слоя. Но я также добавил функцию с толщиной стенки всего 1 вверху. Используйте хорошие калибры и проверьте, имеют ли они толщину 0,45 мм! (только для сопел 0,4 мм) Если нет, вы можете адаптировать значение калибровки расхода!
7 — Призраки
Я добавил допуски на боковой стороне детали, поэтому, если у вас есть проблемы с двоением, они должны появиться там!
8. — Тест первого слоя.

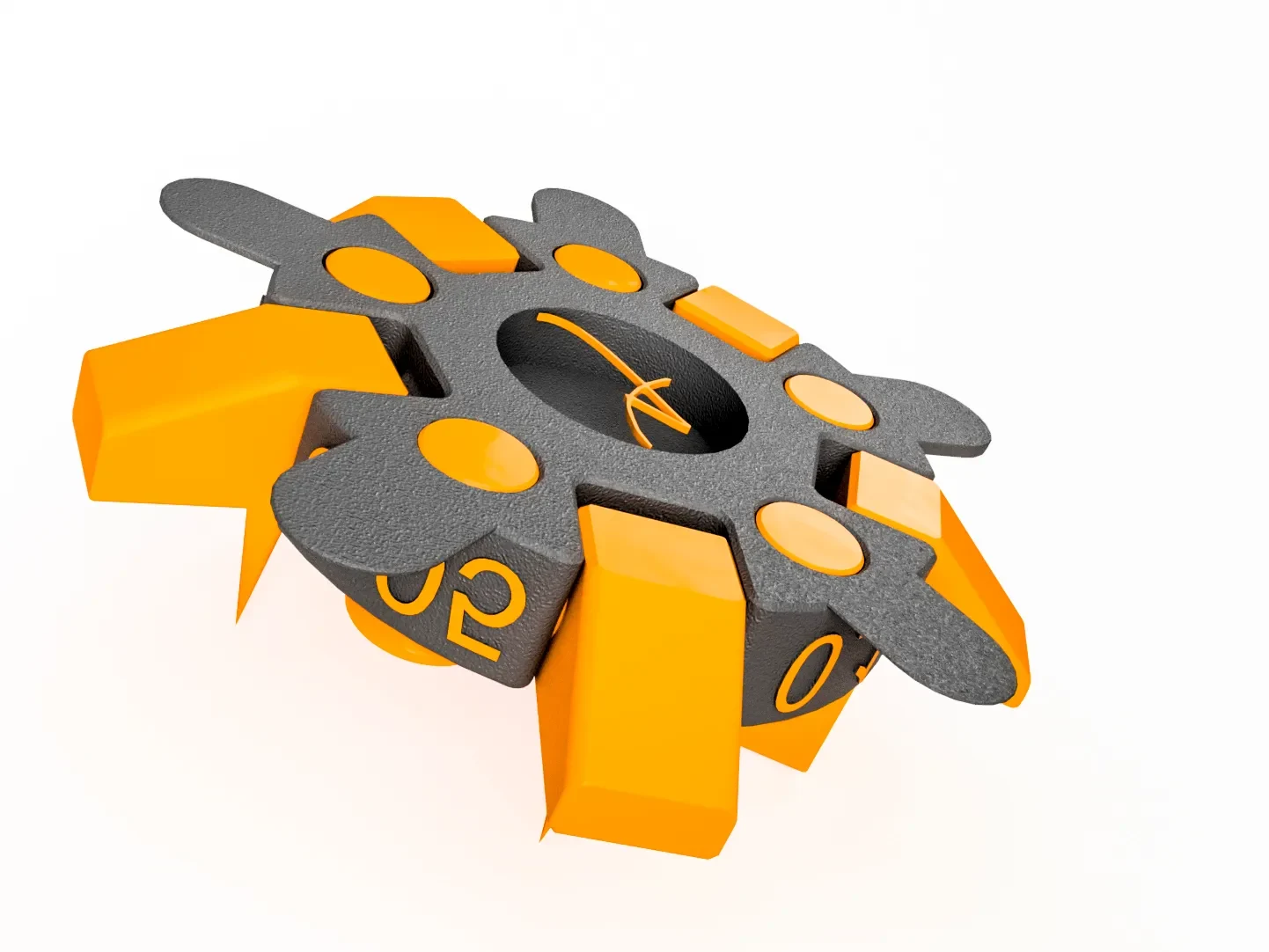

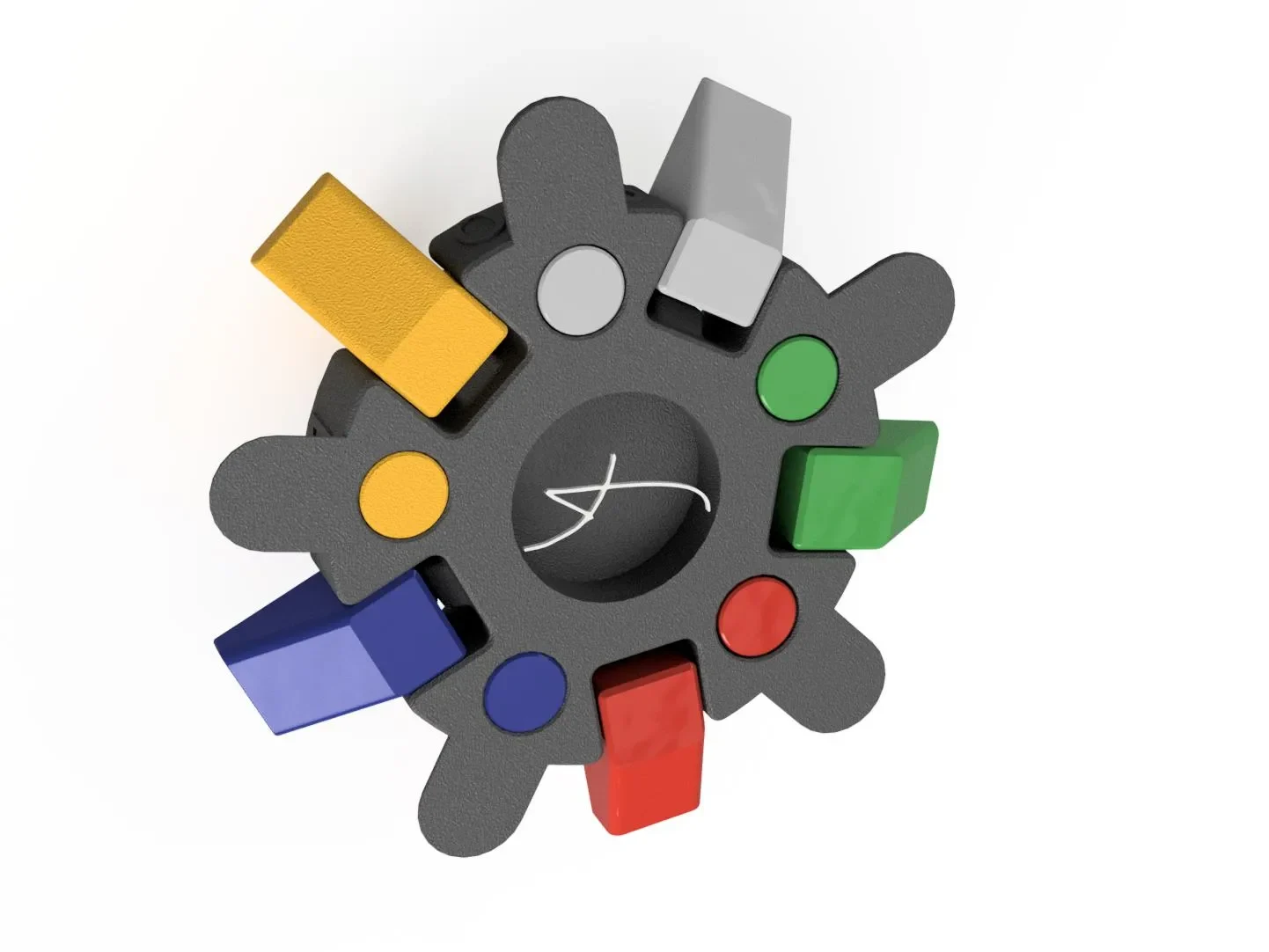

Помимо всех вышеперечисленных функций, я добавил свой логотип в виде очень маленького и деликатного теста в нижнюю часть дизайна. Если ваша печатная платформа имеет хорошую адгезию и сопло в хорошей форме, печать будет без проблем!
(9) — последовательное тестирование
Если вы хотите решить некоторые проблемы, я загрузил 3 дизайна с небольшими отметинами сверху моста. Итак, вы можете видеть, на какую итерацию вы смотрите :)
(10) — Точность размеров
Вы можете измерить разные точки, чтобы проверить точность размеров. Но если вы хотите получить более качественную проверку, вам нужно распеч��тать более крупные тесты, чтобы значение разницы, создаваемой допусками, увеличилось и ее было легче измерить.
x: Внутренний куб: 18 мм
y: Внутренний куб: 12 мм
z: Башня: 18 мм
Надеюсь, вам понравилась моя попытка создать тонкое универсальное устройство для калибровочного тестирования!
Если вам чего-то не хватает. или у вас есть предложения по улучшению, не стесняйтесь обращаться ко мне! :)
Веселиться!
Небольшое обновление 01.05.2025:
Я немного увеличил свой логотип, чтобы он отрывался от всего отпечатка.
