Перьевой плоттер ExtruH

Введение

Это обновленная версия моего плоттера ExtruDraw. Если вы уже создали ExtruDraw, часть оборудования совместима, но между ними нет большой разницы, поэтому вы, возможно, не сочтете это большим обновлением, и, возможно, не стоит менять свой плоттер на эту конструкцию.

Основное различие между ними заключается в том, что ремни Extrudraw имеют крестообразную форму, а у плоттера ремни H-образной формы. Преимущество этого заключается в том, что плоттер может полностью работать внутри своей зоны печати, без каких-либо частей, выступающих за пределы области печати. По той же причине высота пера может быть более стабильной, поскольку кронштейн пера поддерживается с обоих концов с меньшим риском падения из-за веса кронштейна пера.

Однако, несмотря на эти различия, плоттер достаточно близок к AxiDraw, поэтому программное или аппаратное обеспечение, предназначенное для управления AxiDraw, также должно иметь возможность управлять этим плоттером с некоторой незначительной реконфигурацией кода (подробности см. ниже).

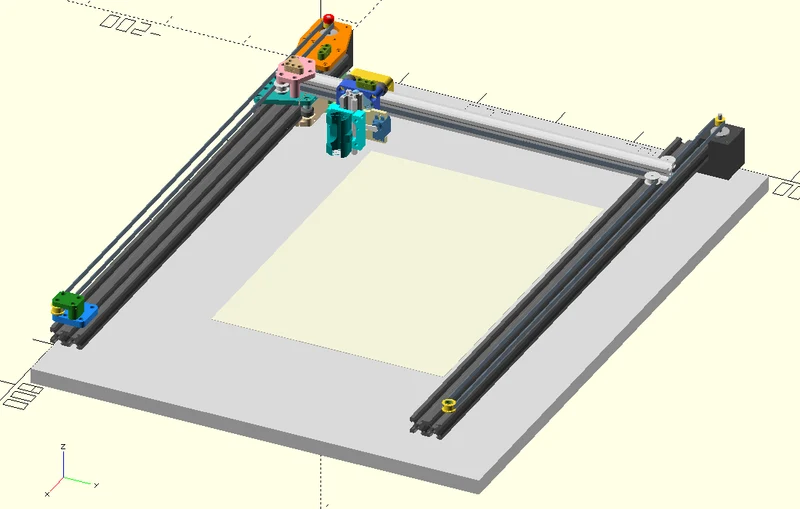

Весь плоттер спроектирован в OpenSCAD, код включен на случай необходимости внесения изменений.

При рекомендованной длине направляющих площадь этой машины составляет 75 см в длину и 54,2 см в ширину, поэтому ваш плинтус должен быть такого же размера или больше. Для правильной работы этой машины должен быть плинтус, и я бы рекомендовал МДФ (голый, окра��енный или покрытый фольгой/покрытием), ДСП с покрытием или очень гладкую и плоскую фанеру. Все плинтусы должны быть плоскими и гладкими, и к ним должна быть возможность прикрутить ножки плоттера. Я использовал запасную полку для шкафа из ИКЕА, возможно, вы найдете что-то похожее, но, возможно, вам придется обрезать ее по размеру.

Примечание к инструкции

В процессе документирования этой кон��трукции у меня произошел серьезный сбой ПК, когда загрузочный твердотельный накопитель моего компьютера не смог выполнить загрузку. Большая часть данных находилась на дополнительном диске, и это нормально, но я потерял некоторые сделанные мной заметки, и по другим причинам мне пришлось переключиться на Linux, что прервало работу, когда я переустанавливал и настраивал Linux-версии вещей, которые я использовал. Я немного снял и отредактировал видео для сборки, но на самом деле подготовка займет некоторое время, и я ��отел выпустить первоначальный релиз.

Итак: некоторые из этих инструкций не так подробны, как мне хотелось бы, а некоторые еще недоступны. Если вы действительно хотите его создать, но не уверены, что сможете действовать без подробных инструкций, пожалуйста, подождите, прежде чем тратить время и деньги на детали, я не смогу вам сильно помочь, так как собираюсь потратить время на создание инструкций для всех.

В частности, мне не удалось собрать все сделанные мною заметки о том, какие винты необходимы и где, поэтому, извините, вам, возможно, придется купить набор различной длины, показанный ниже, и может быть немного запутанно видеть, что нужно в каждом месте. Если вы захотите изучить код OpenSCAD, вы сможете увидеть, что и где происходит.

Поскольку у меня не было времени сделать правильное видео или набор инструкций, я сделал очень быстрый и, возможно, не очень хороший видеотур по плоттеру, это может помочь показать, как все происходит вместе.

Извините, это не то видео, которое я хотел сделать, но боюсь, это все, на что у меня сейчас есть время.

Изменения и обновления деталей (24 апреля 2024 г.):

После некоторого использования и тестирования плоттера я внес некоторые изменения в детали, чтобы улучшить его производительность. Старые детали удалены, изменение коснулось креплений шаг��вых двигателей и подъемника ручки:

Крепления шагового двигателя: первая версия работала отлично, но со временем имела тенденцию прогибаться под нагрузкой ремня. Новые крепления более жесткие и должны более эффективно выдерживать нагрузку.

Подъемник для пера: для старого подъемника для пера требовалась монтажная пластина, чтобы приспособить его к каретке для перьев, поскольку она была взята от моего предыдущего плоттера. Новое крепление предназначено для этого плоттера, поэтому оно более компактно и устраняет необходимость в переходной пластине. Эта конструкция с уменьшенной длиной делает ее более жесткой (и, следовательно, более точной) и немного увеличивает длину хода пера, доступную для рисования. Примечание. Часть 11 была удалена, так как она'
