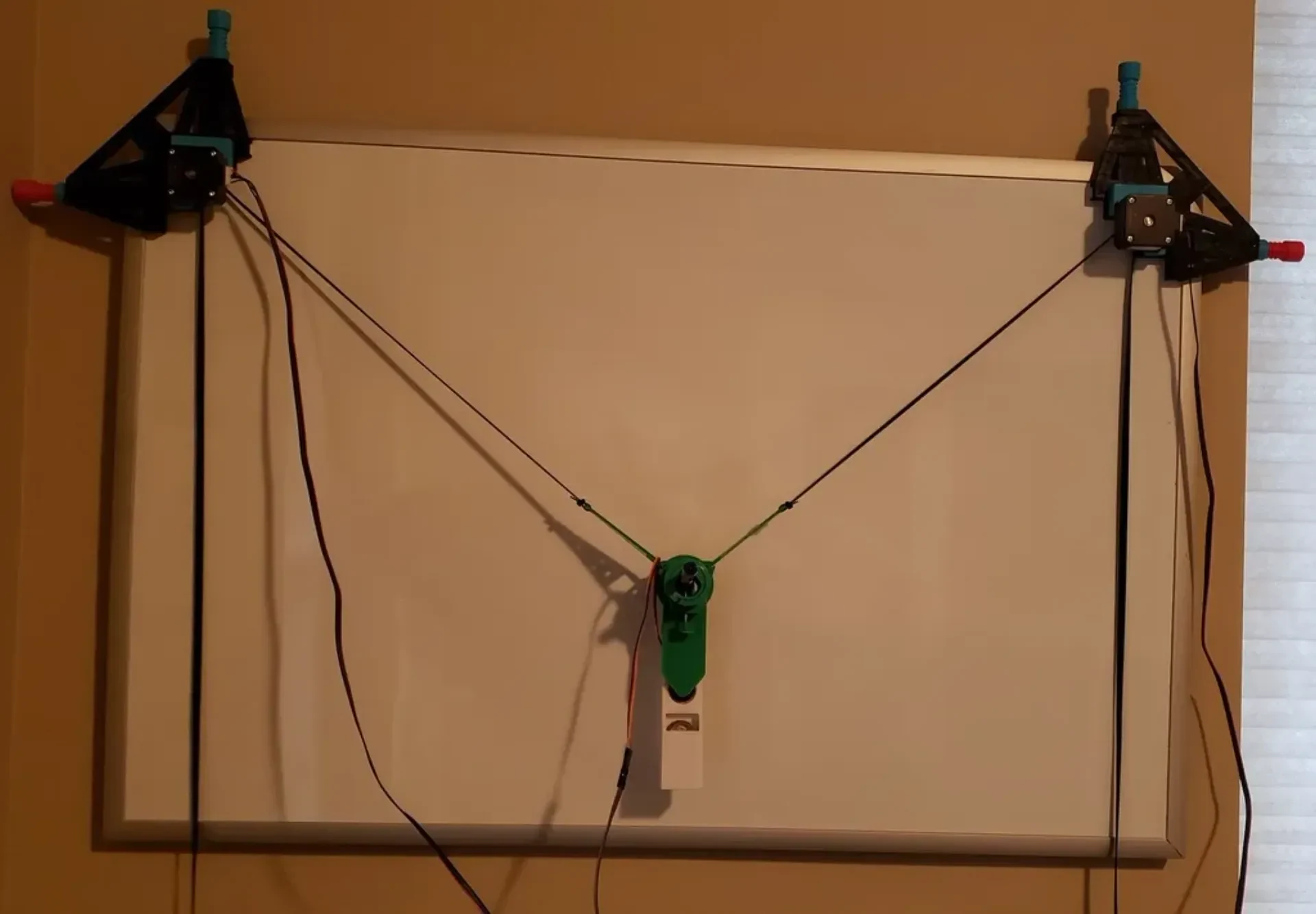

Вертикальный Drawbot для доски (без противовеса) (НЗП)......

Модернизация вертикального робота-тягача, теперь нет необходимости в боковых грузах.

В настоящее время я использую программное обеспечение и прошивку Makelangelo от www.marginallyclever.com на Arduino Mega 2560 R3 и контроллере RAMPS 1.4 с ЖК-экраном 2004 года.

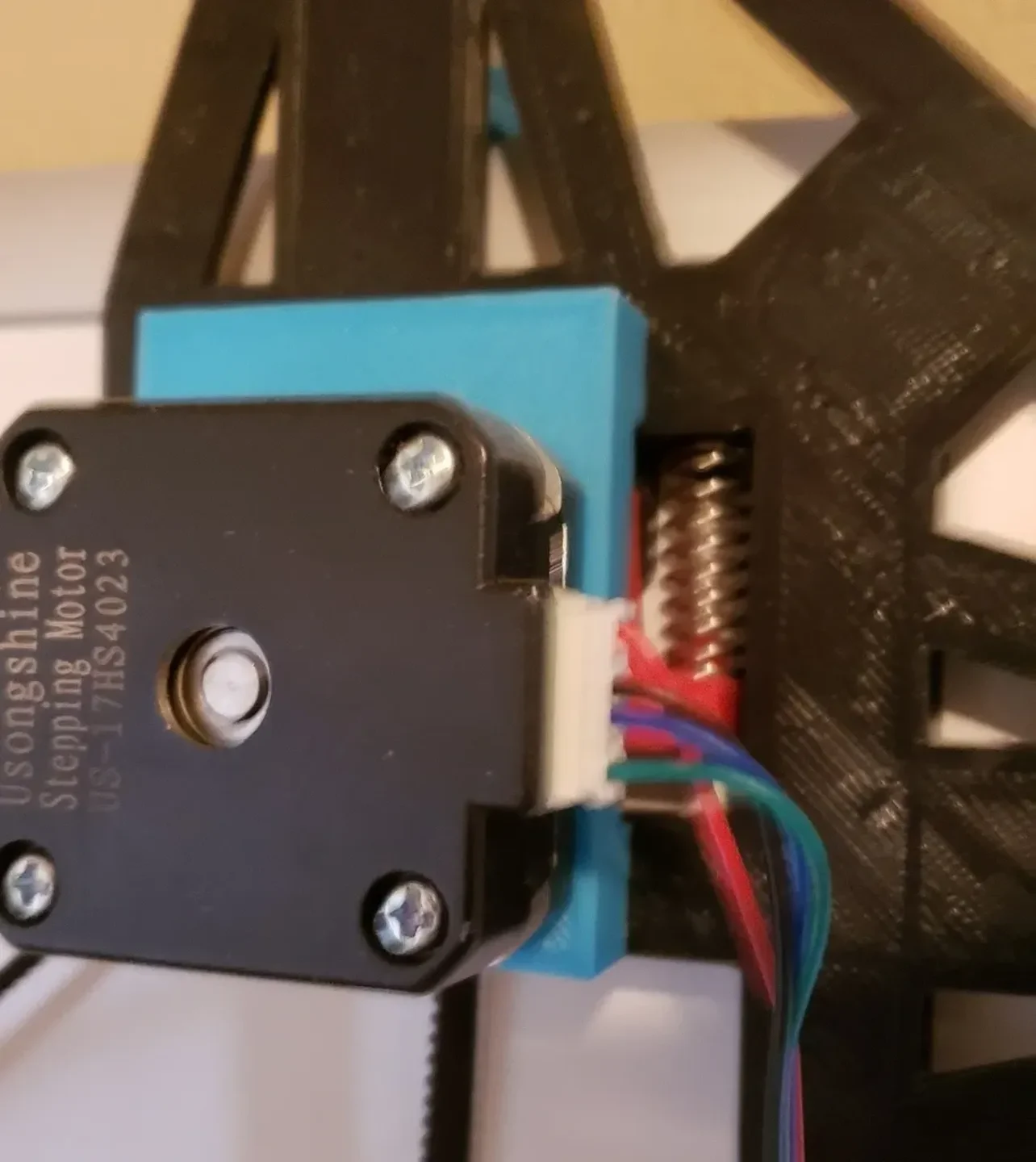

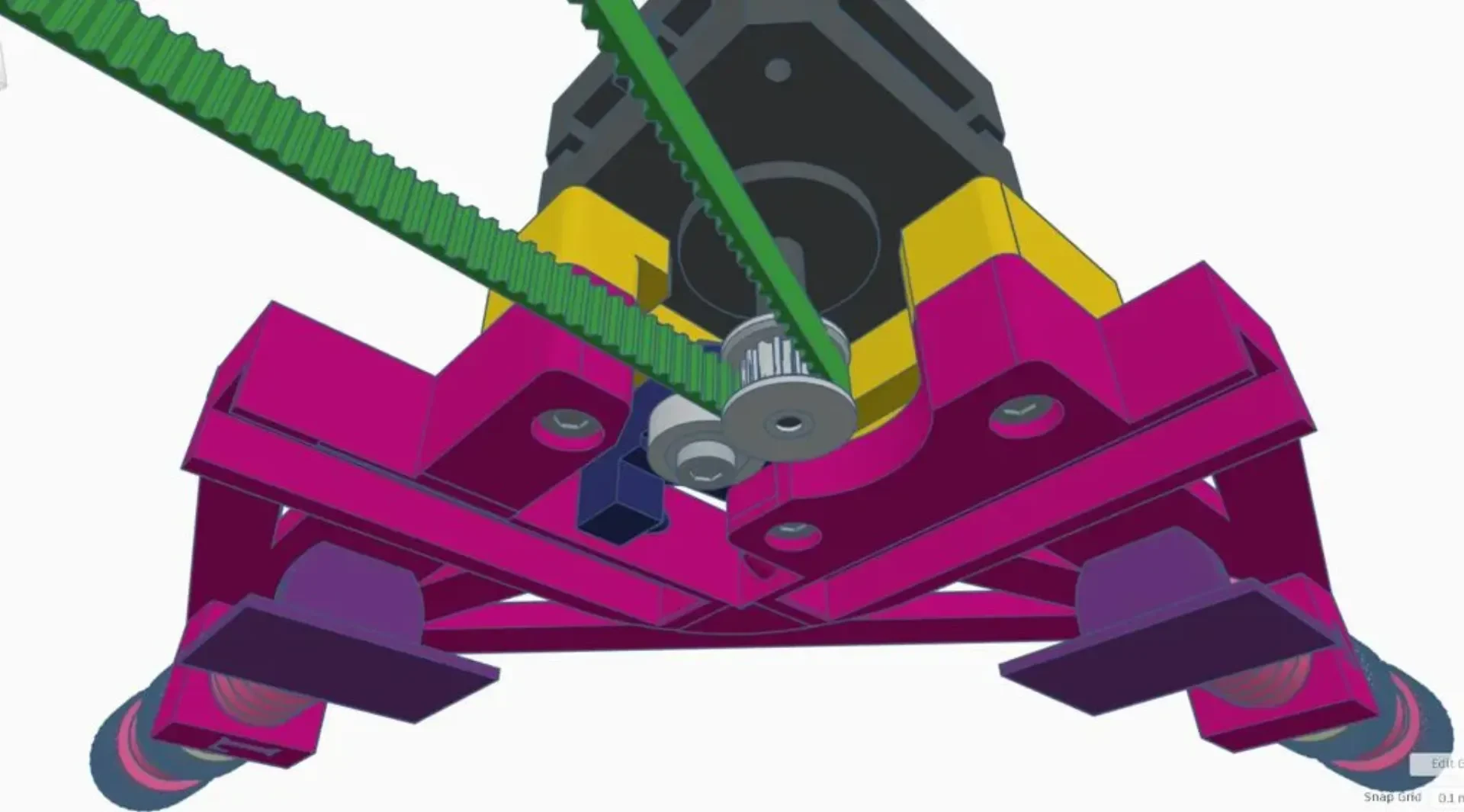

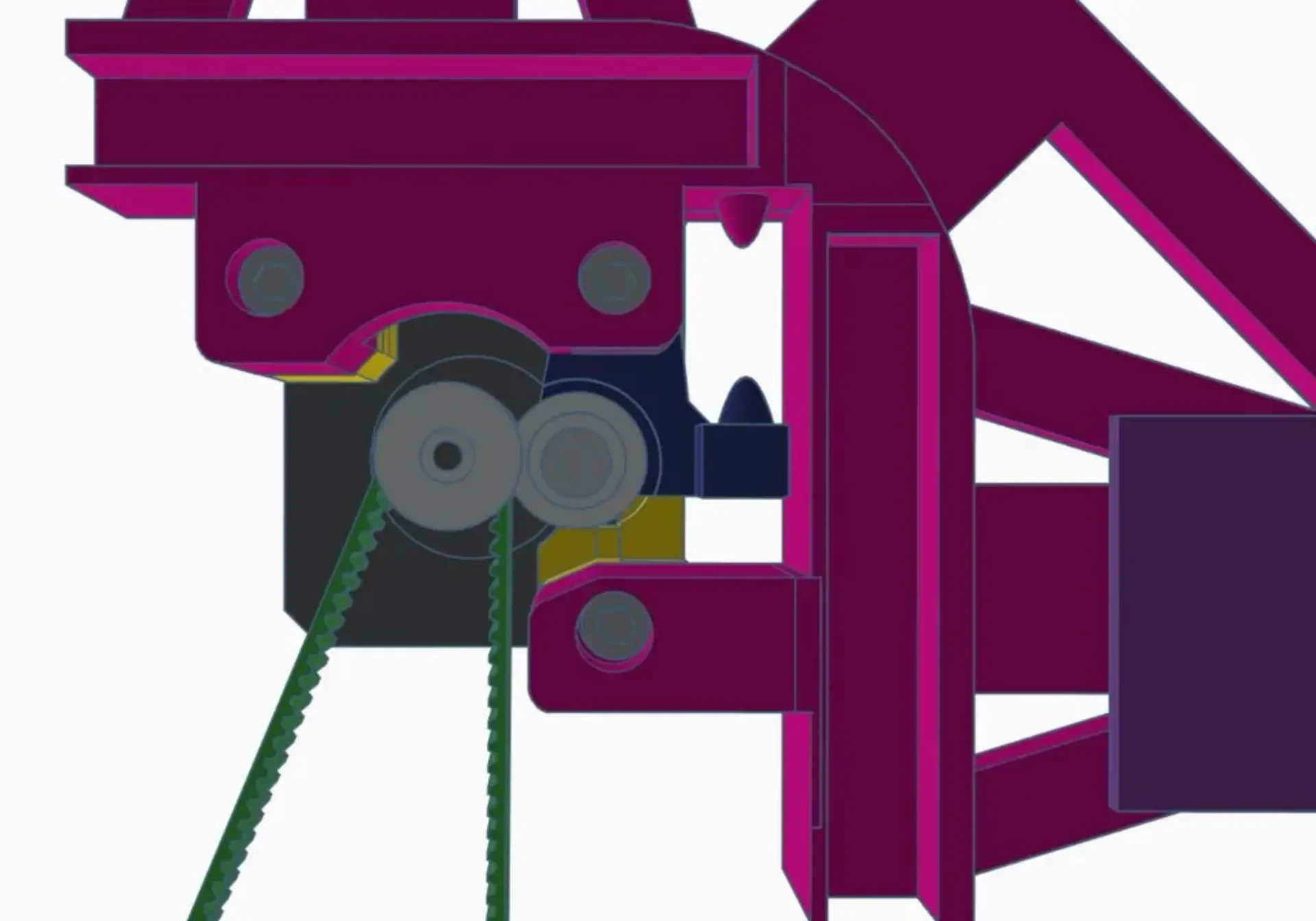

Мои ремни продолжали проскальзывать при использовании подвешиваемых грузов даже с весом в 1 фунт. В этой конструкции не используются противовесы для ремней только на гондоле, вместо этого используется пружина (из комплекта выравнивания платформы 3D-принтера), чтобы прижать подшипник к ремню к шаговому шкиву (зажатому между ними), и это удерживает зубья ремн�� в шкиве и предотвращает его проскальзывание лучше, чем когда-либо могли бы другие противовесы.

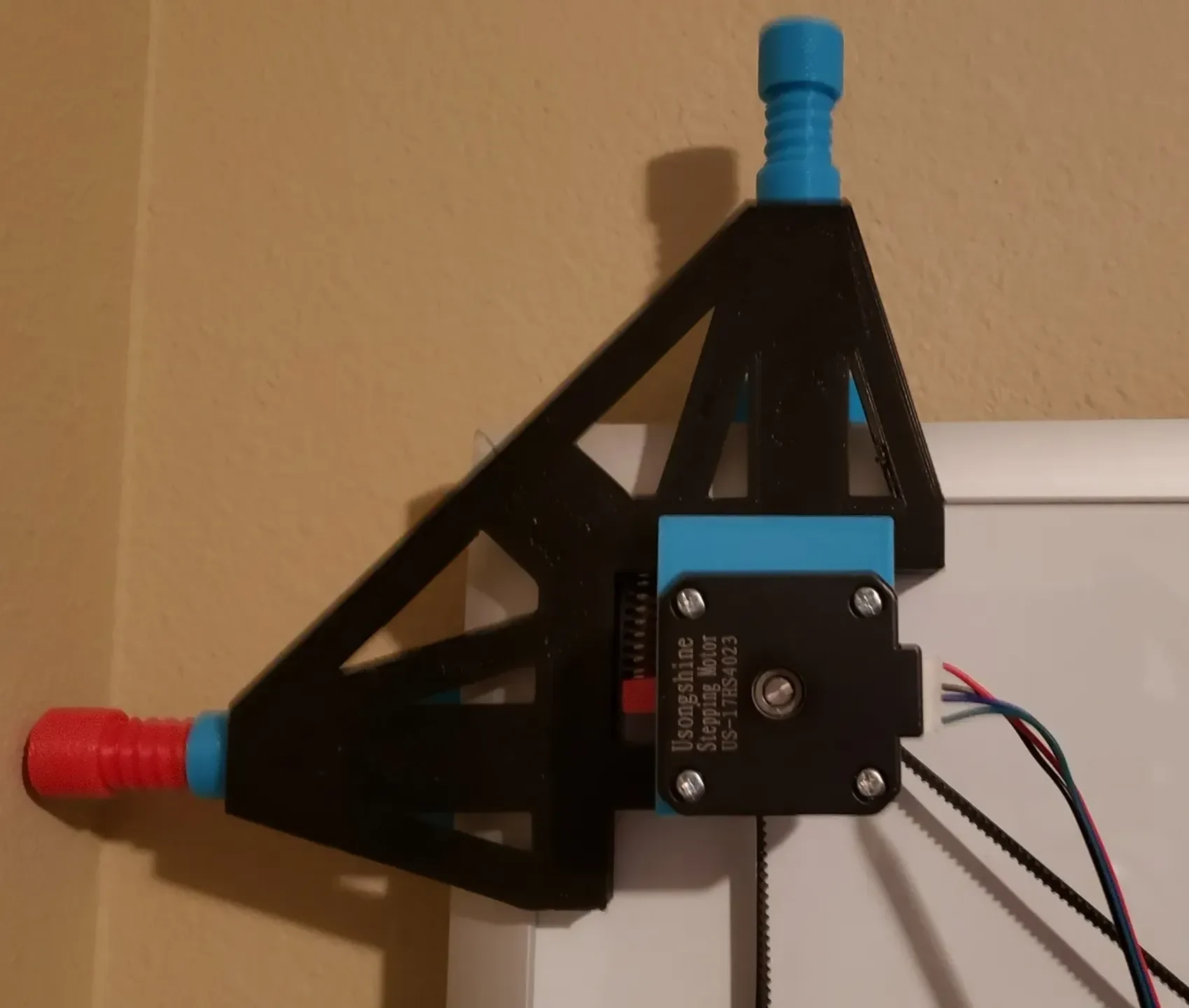

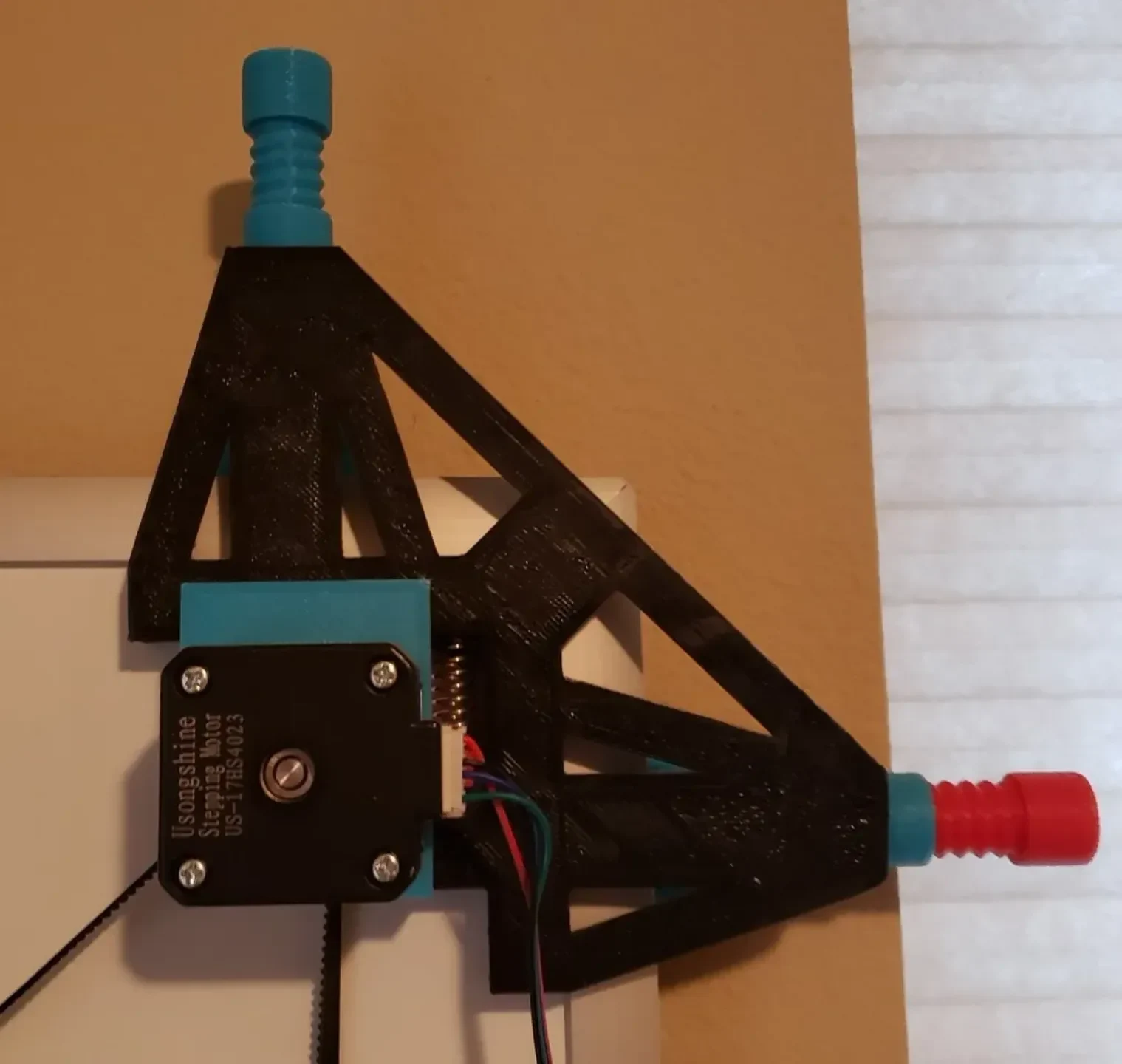

Он был разработан таким образом, чтобы его можно было временно прикрепить к большим доскам. В пазах используются 8 неодимовых магнитов (60x10x5 мм), которые помогают удерживать детали на доске. Зажимы удерживают его от перемещения вниз или внутрь. Я разделил зажимы на 3 части, чтобы их было легче печатать.

Я включил 4 различных типа зажимов, включая те, которые располагаются за доской и помогают ее удерживать.

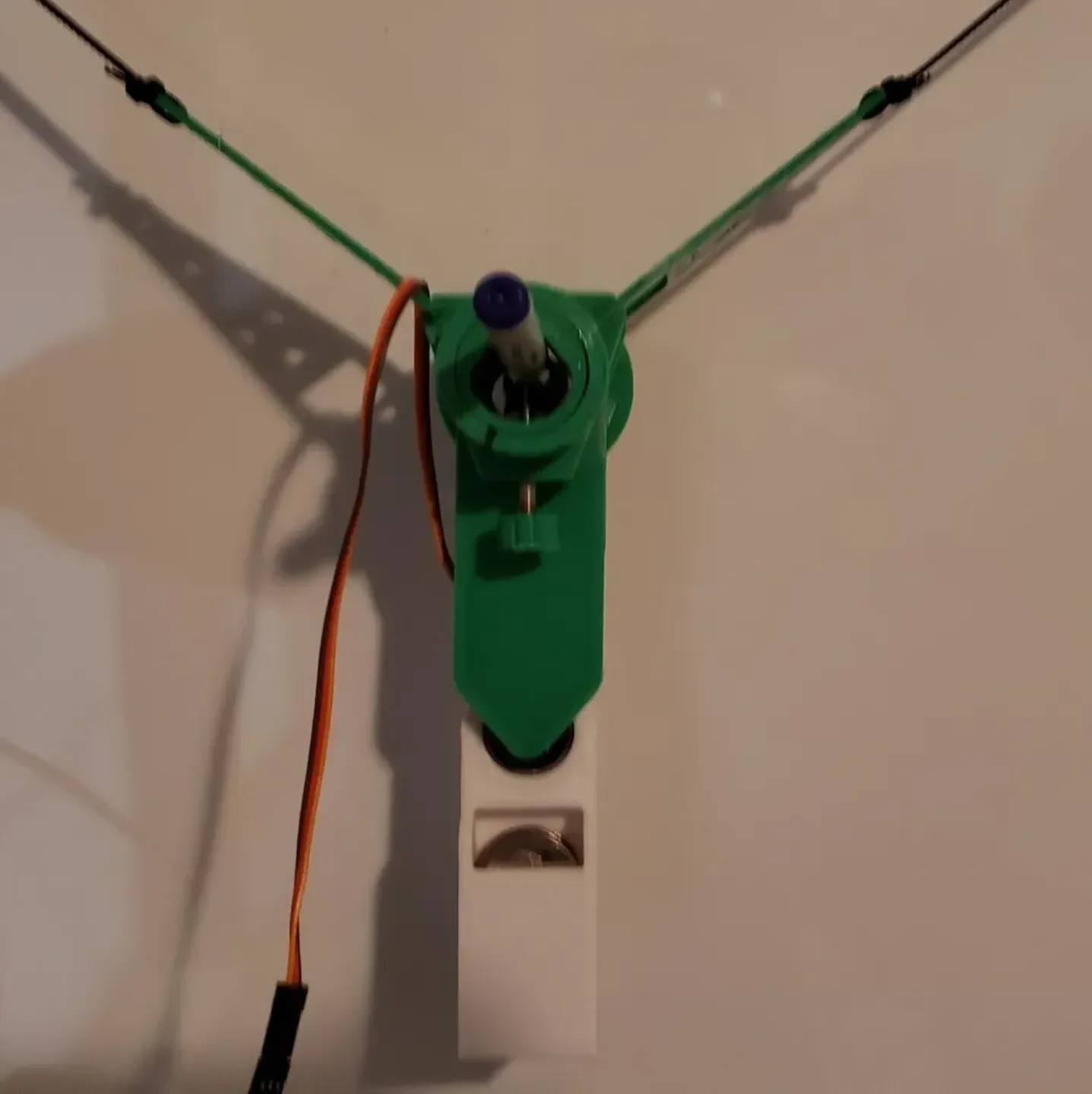

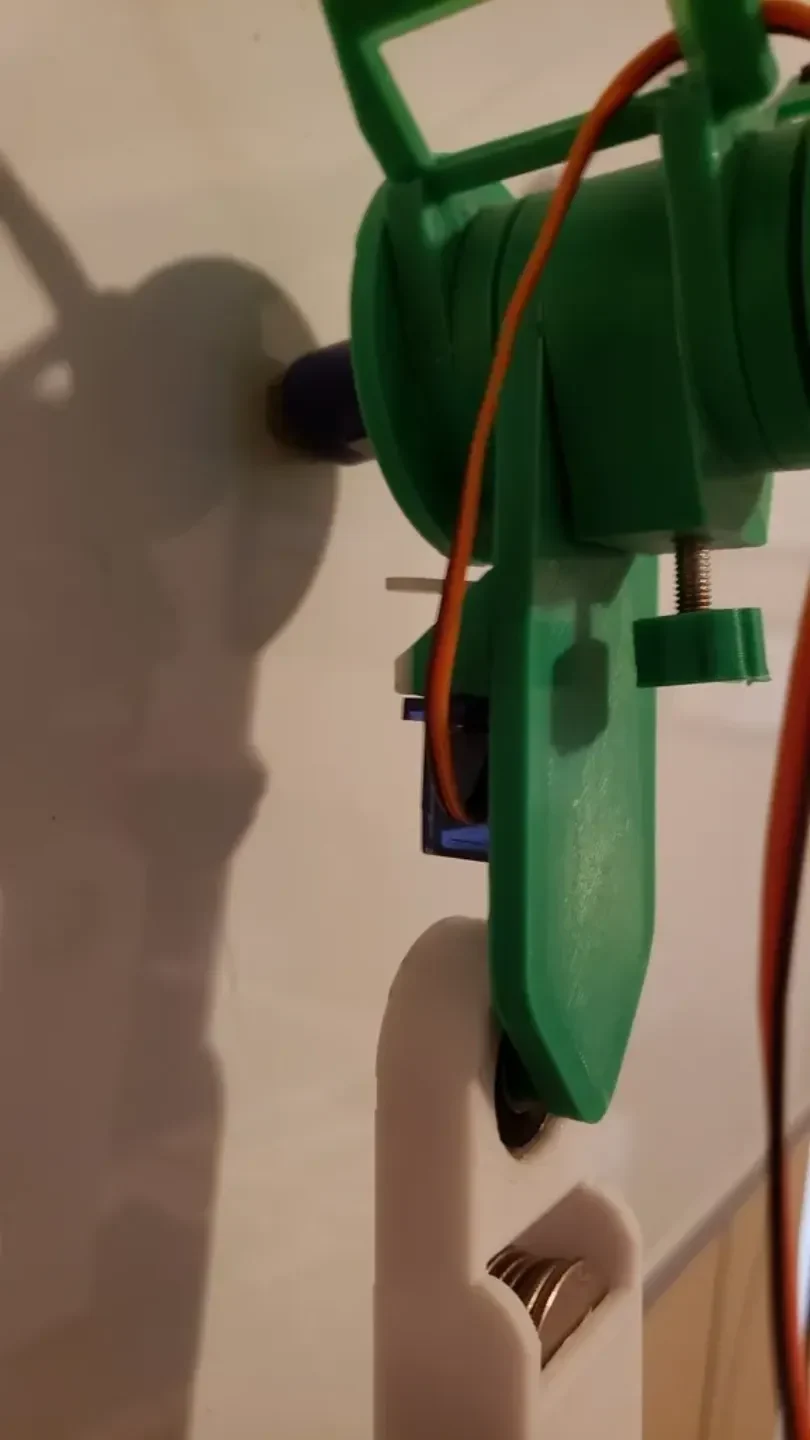

Я включил 3 разных грузовых ящика для гондол, но я использую меньший, и он работает нормально.

НЗП МОД:

1x Ардуино Мега 2560 R3.

1x контроллер RAMPS 1.4.

1x ЖК 2004 г.

1x микросерводвигатель 9G SG90.

2 шаговых двигателя Nema 17.

2 пружины для выравнивания кровати.

1 радиальный шарикоподшипник 608RS 8 x 22 x 7 мм.

2x шкив ремня ГРМ с 16 зубцами для ремня ГРМ 6 мм для 3D-принтера.

8 шайб 3 мм (по две с каждой стороны винта рычага шкива)

2 радиальных шарикоподшипника 633ZZ, внутренний ди��метр 3 мм, внешний диаметр 13 мм, внутренний диаметр 5 мм, хромированная сталь с двойной защитой Z2.

Ширина ремня ГРМ GT2 6 мм.

Различные болты диаметром 3 мм.

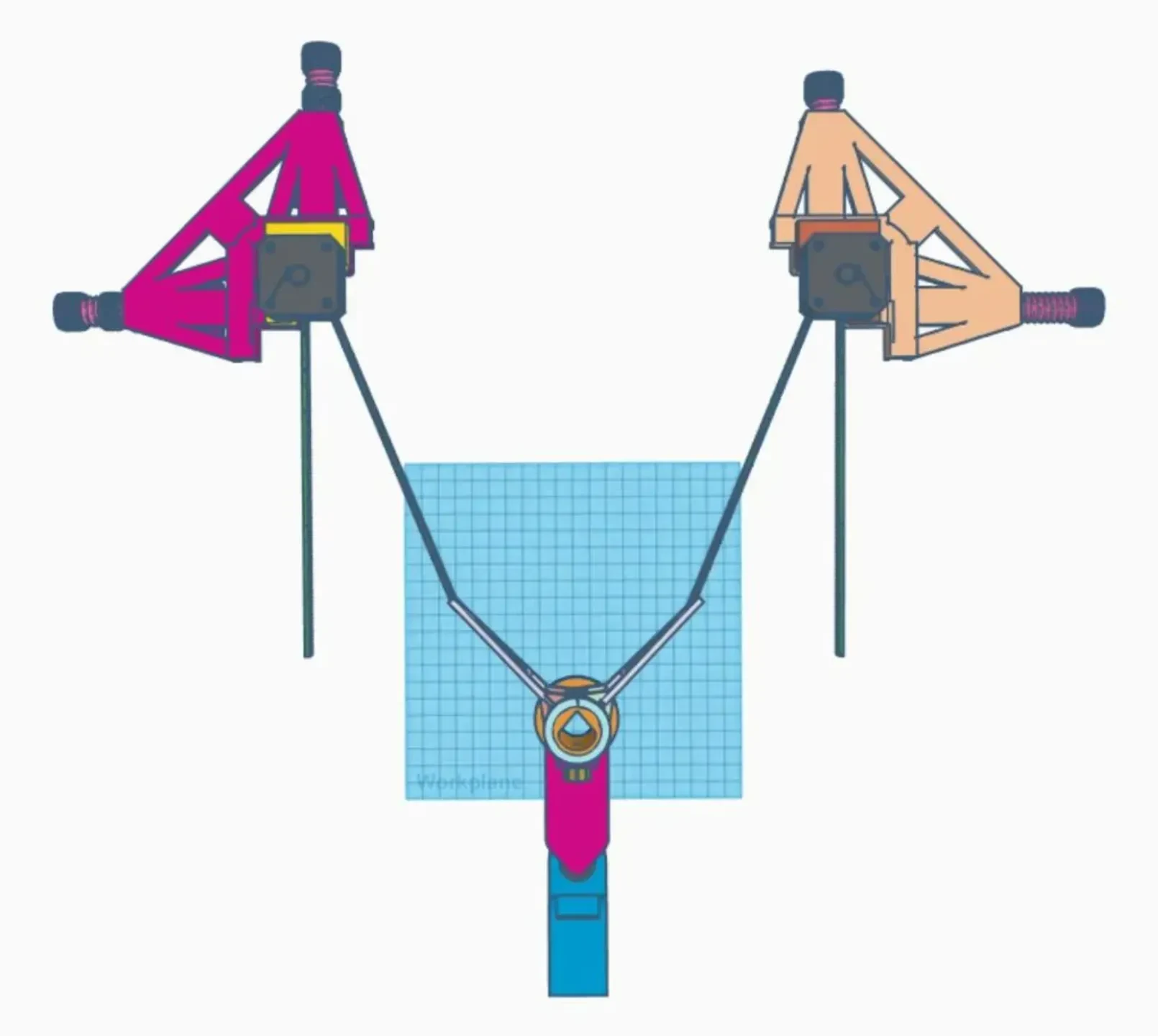

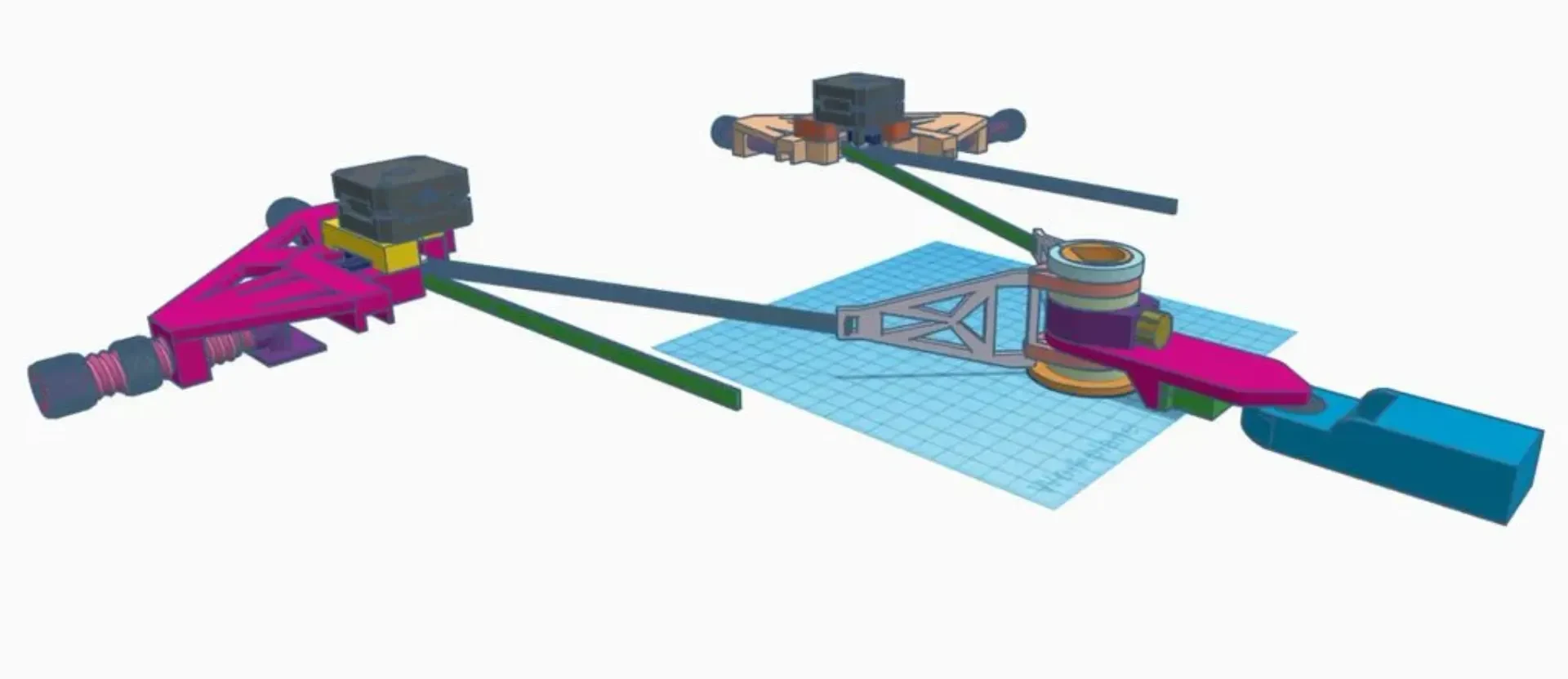

Все детали находятся на моей странице TinkerCad для модификации. Там также есть полностью собранная модель и примечания к деталям. https://www.tinkercad.com/things/bOrlq1LccAf-vertical-drawbot-for-a-whiteboard-wip/

Единственная реальная проблема с Drawbot — это программное обеспечение. Большинство программ без проблем создают изображения и дизайны, но они часто не оптимизируют их для конкретных случаев использования. Другими словами, большинство из них, если они используются на доске, будут перетаскивать гондолу вперед и назад по предыдущим строкам и, следовательно, стирать некоторые ее части, тогда как рисование только сверху вниз могло бы решить эту проблему, я не видел программного обеспечения, которое делало бы это в качестве настройки.

Я действительно надеялся использовать это для написания текста на доске, но большинство программ не только перетаскивают уже существующий текст, но и выводят только большие пустые буквы из-за природы векторных рисунков текста. Заполнить пустые буквы также намного сложнее, чем вы думаете. Чтобы бороться с этим, вы можете использовать специальные одноштриховые шрифты или плагины Hershey Text, но для этого часто требуются другие шаги. Я не могу просто взять текстовый документ и заставить робота-дробота поместить его на доску с одним штрихом сверху вниз — это то, чего я не могу сделать без множества шагов. Мне только хотелось бы, чтобы у меня было время изучить Python (или, в случае Макеланджело, Java), чтобы я мог сам исправить эти недостатки.

Я использую Makelangelo, и по большей части он позволяет мне делать с моим ботом-рисовщиком все, что я хочу, за исключением того, что я могу легко размещать текст на доске сверху вниз.

Настройки печати

Принтер:

Любой

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,3

Заполнение:

50%

Нить:

Любой Любой

Любой
