сюжетный термометр/часы детали ручки EXPO............

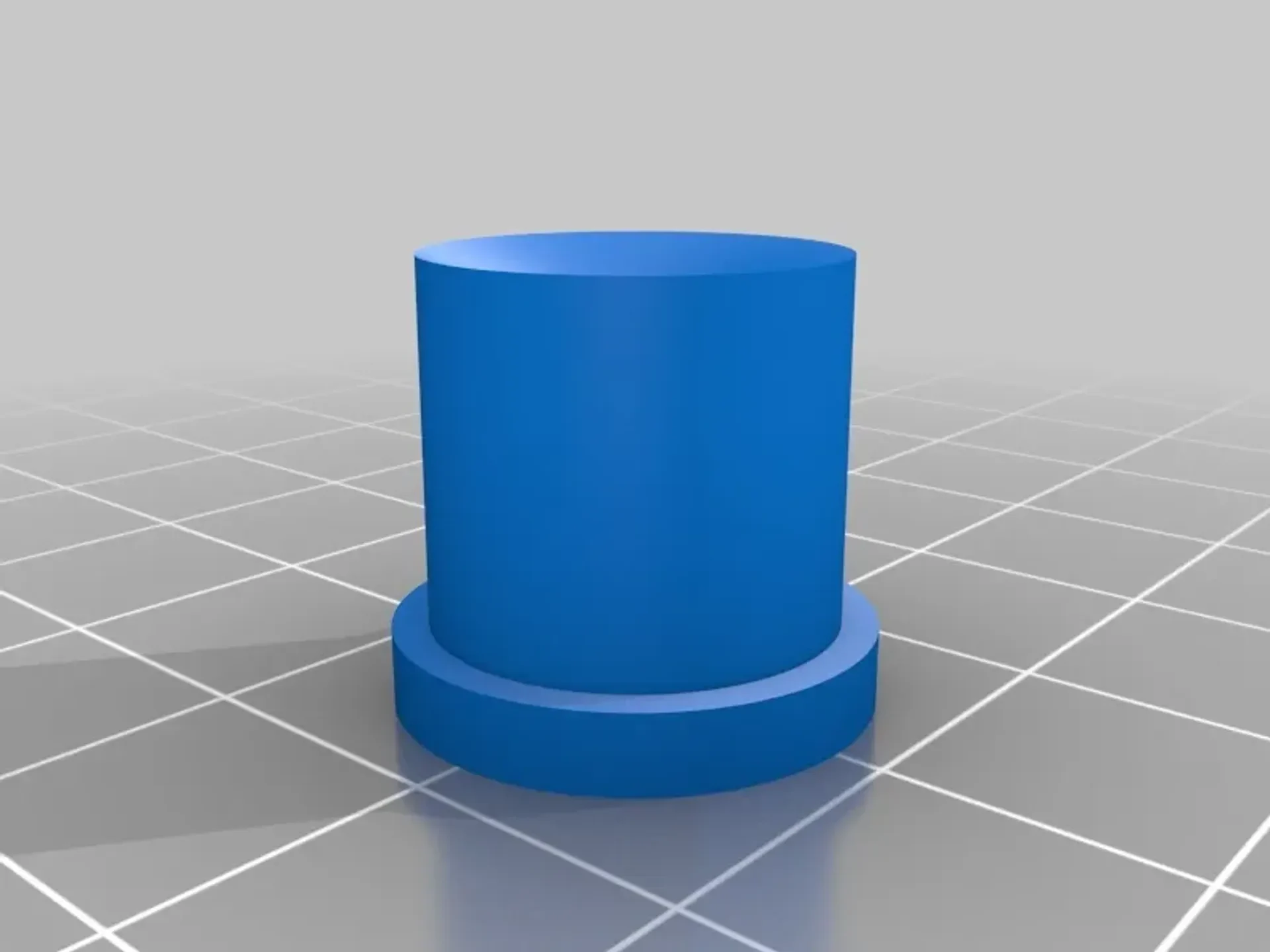

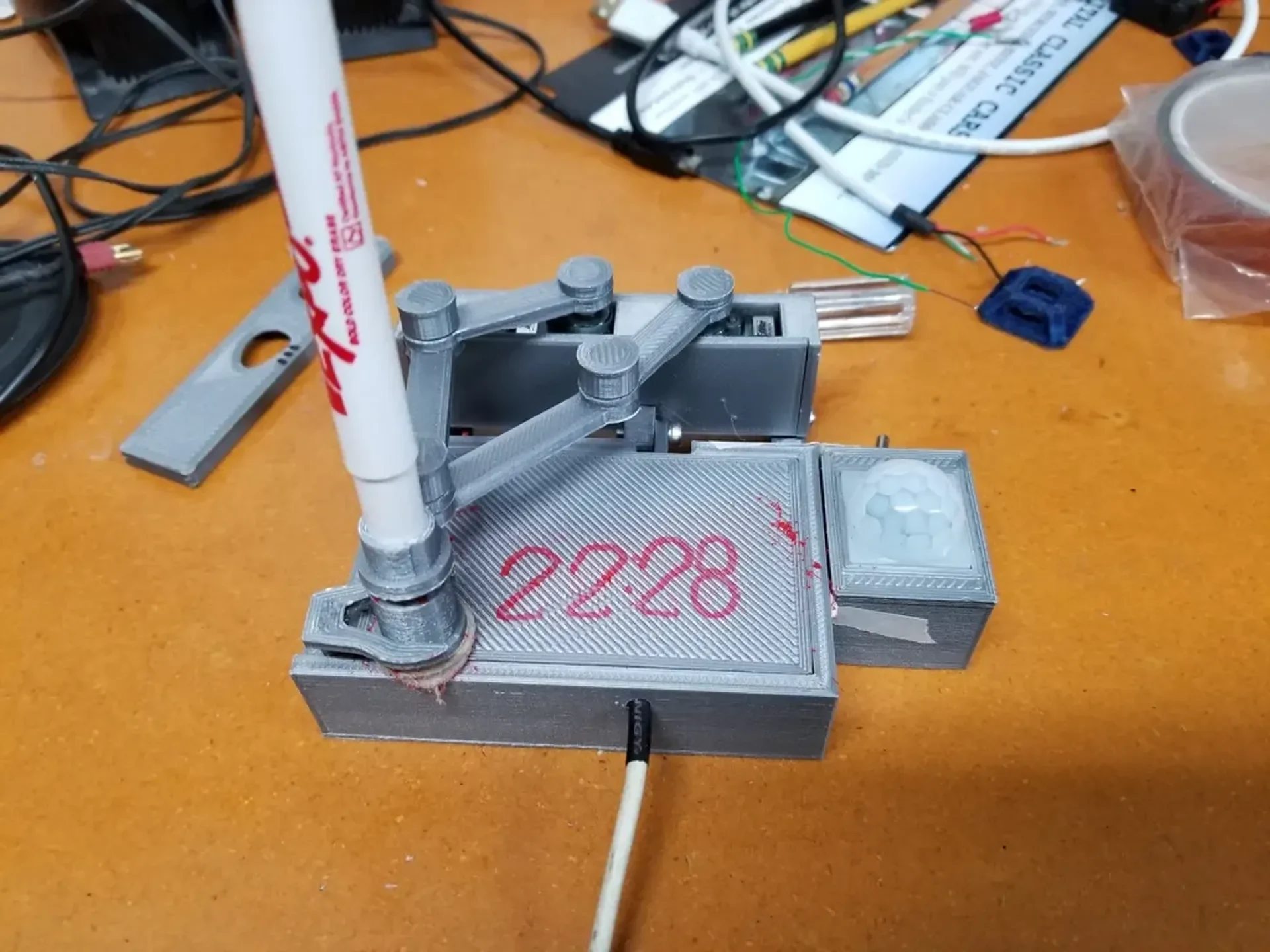

Эти детали EXPO, совместимые с тонким пером для сухого стирания, предназначены для использования с «версией v2» часов / термометра smily77:

https://www.thingiverse.com/thing:371248

На самом деле технически это не ремикс, а редизайн, поскольку сетка продолжала ломаться, когда я пытался «ремикшировать» исходные STL. Поэтому я перерисовал детали с нуля, используя freecad. В качестве бонуса STL имеют более высокое разрешение, и становится легко создавать STL, подходящие по мере необходимости к другим перьям. Файл Freecad включен на тот случай, если вам захочется сделать именно это.

Я также загрузил Plot_thermometer_Clock_final_V1_1c.ino с несколькими улучшениями и исправлениями:

--Всегда опускайте ручку в положение «подъем(0)», когда припаркованы. Это помогает обеспечить более плотное прилегание маркера к ластику/колпачку, когда он не используется.

--Добавлена ​​опция отображения времени в 12-часовом формате (убран начальный «0» из 12-часового формата).

--Добавлена ​​опция отображения температуры в градусах Фаренгейта.

--Добавлена ​​возможность отображать температуру >=100 (… используйте градусы Фаренгейта и в жаркие дни).

--Добавлена ​​возможность выбора PIR или кнопки для контакта 7, а также исправлена ​​настройка входа контакта 7. 1_1b, при использовании с существующими схемами подключения для правильной работы также потребуется кнопка мгновенного действия НЗ. Поскольку Н.О. тип более распространен, 1_1c использует мгновенный Н.О. Кнопка подключена между контактом 7 и Vcc. По умолчанию PIR включен; поэтому 1_1c обратно совместим с 1_1b без каких-либо изменений.

--Изменена цифра «1», что��ы она больше походила на «1», а не на «7».

--Изменено число «4», чтобы оно больше походило на «4», а не на «9».

--Измененный "." так что это ближе к низу, а не к середине. Также переместил его вправо для лучшего обзора.

--Исправлено двойное стирание доски после выхода из режима ожидания (поскольку доска стирается перед переходом в режим ожидания).

--Добавлена ​​плата стирания во время загрузки (вместе с описанным выше исправлением «двойного стирания»).

--Переместите минуты на «2 единицы» вправо и переместите ":" на «1 единицу» вправо для лучшего интервала (теперь ":" не исчезает при времени XX:3X).

--Добавлено включение TimeLib.h для исправления ошибок компилятора в IDE на базе Windows, которые имеют библиотеку time.h (нижний регистр). Обратите внимание, что некоторые IDE на базе Windows также могут иметь ошибки компилятора из-за трех строчных букв e, используемых в библиотеке Arduino EEPROMEx по умолчанию. Если у вас возникла эта проблема, переименуйте EEPROMex.h и EEPROMex.cpp в EEPROMEx… и аналогичным образом измените включение в верхней части EEPROMEx.cpp на EEPROMEx.h… должно помочь.

Некоторые наблюдения:

Я использовал несколько микросервоприводов, которые поставлялись с вертолетом eflite Blade CP, который у меня был некоторое время назад (размером hxt900), и они не совсем подходили к раме smily77. Кроме того, мне не удалось заставить эти отпечатки работать на месте. Итак, я успешно использовал эту версию из Styleuxx:

https://www.thingiverse.com/thing:940737

Помимо того, что его гораздо проще печатать и приступать к работе, он имеет более простую и прочную каретку с сервоприводом, которая спроектирована таким образом, чтобы соответствовать более широкому спектру вариантов сервоприводов (благодаря более толстым фланцевым пазам и пространству над и под сервоприводом). Я добавил несколько пластиковых прокладок под фланцы крепления сервоприводов, чтобы обеспечить плотную посадку на моих сервоприводах (с тонкими фланцами), и есть место для более толстых фланцев, подобных тем, которые есть на hxt900.

В итоге я использовал сервопривод Turnigy MG14 для подъема. Я думаю, что большинство микросервоприводов, таких как hxt500, слишком слабы для этой задачи. Кроме того, мои сервоприводы eflight xy (похожие на hxt900) работают нормально, но если вы покупаете сервоприводы xy для этой штуки, постарайтесь получить лучшее, что вы можете себе позволить. Используемая здесь кинематика значительно выиграет от точности (вы получите гораздо более чистые цифры). Если вы можете себе это позволить, цифровые сервоприводы с хорошими беззадирными шестернями будут работать намного лучше, чем дешевые и неряшливые сервоприводы. Занимаясь радиоуправляемым хобби в течение нескольких десятилетий, включая высокопроизводительные вертолеты и гонщики на пилонах, я скажу, что в целом вы получаете то, за что платите, с сервоприводами.

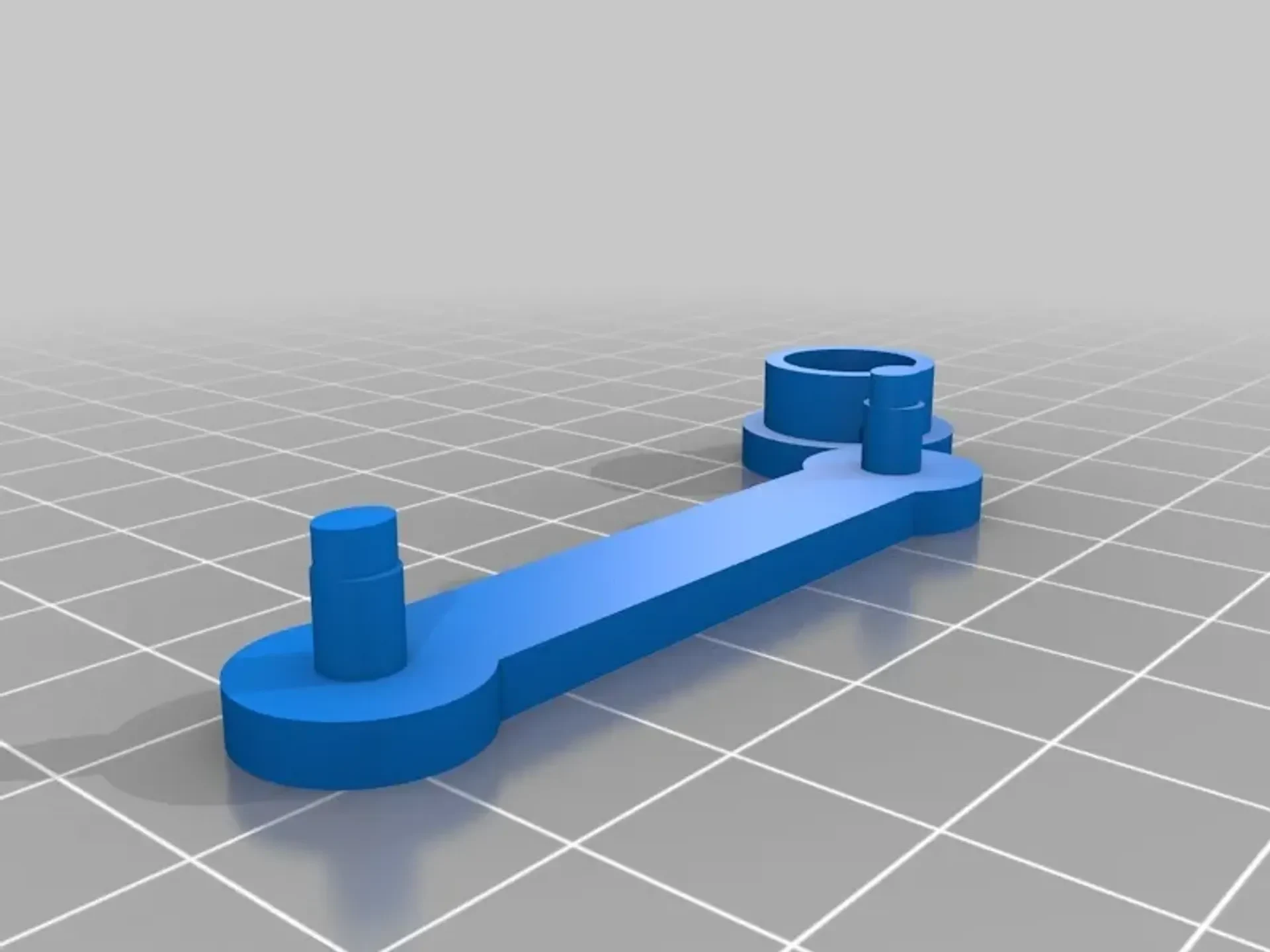

Обновление от 20 августа 2018 г.: Sweeper_expo1_1.stl

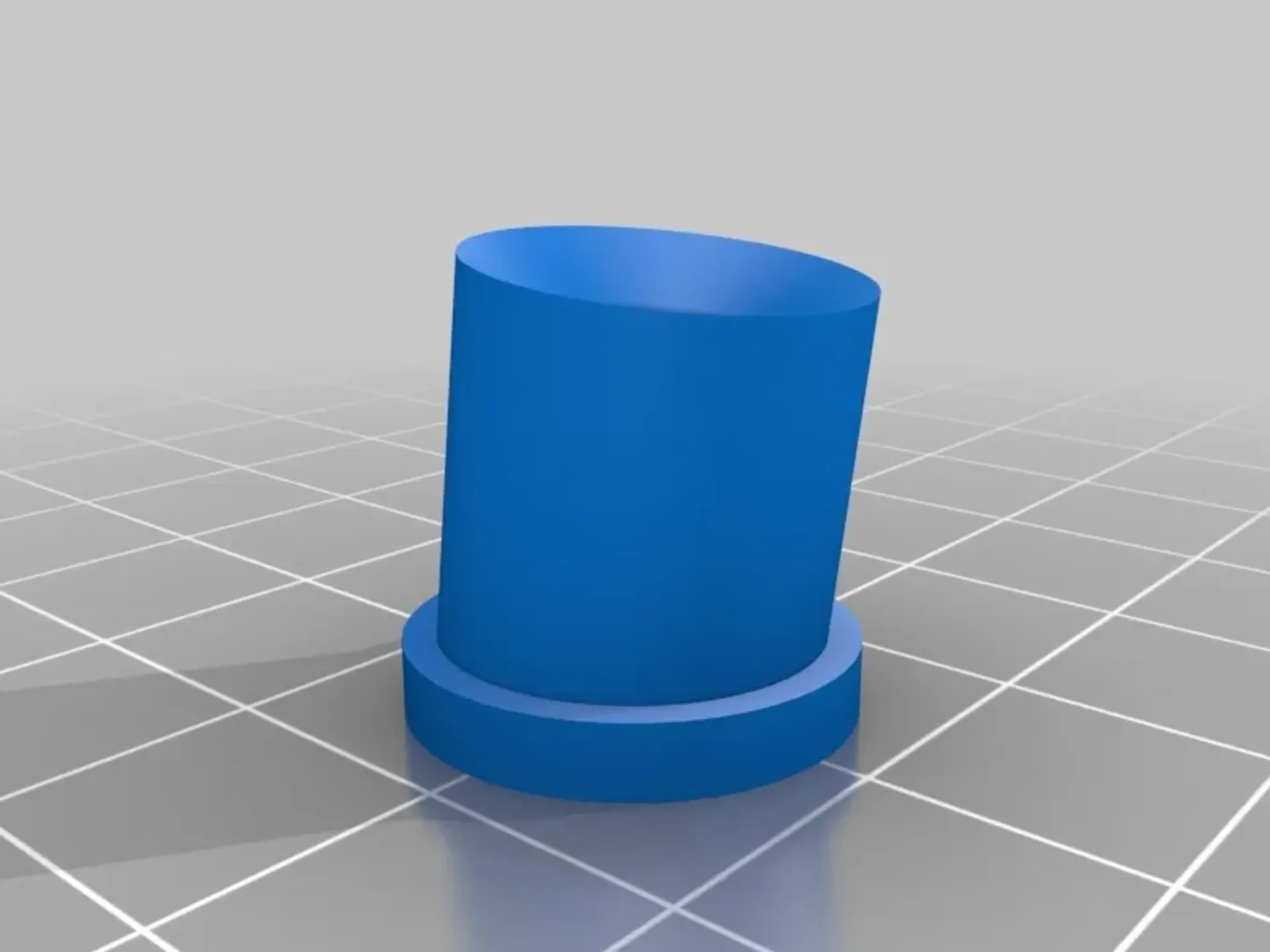

Я экспериментировал с лучшим уплотнением маркера Expo и подумал, что сила, возникающая под углом к маркеру, когда он припаркован, может вызвать проблемы. Я измерил свою установку, и она равна 7*. Итак, я
