Обновление от 28.12.2020:

Я добавил файл RP_200411_Servo_Z_Dual_X.cfg*, в котором содержится конфигурация моего клипера с использованием сервопривода для оси Z для справки.

Сервопривод/шаговый двигатель оси Z Крепление перьевого плоттера для V-образного паза

Мне нужно было крепление для пера для роликового плоттера, который я разрабатываю, и https://www.thingiverse.com/thing:2349232 было почти тем, что я хотел, за исключением того, что оно мне нужно было для крепления к V-слоту 2020 года. Я перерисовал его в Fusion 360, как он был, а затем изменил его, чтобы он соответствовал моему дизайну. У меня были некоторые проблемы с запуском сервопривода с прошивкой Marlin, поэтому я сделал пару других креплений для использования шагового двигателя nema17 и шагового двигателя 28BYJ-48. Затем я нашел способ использовать сервопривод с прошивкой клиппера, но позже, возможно, воспользуюсь шаговым двигателем. Я нашел модели сервопривода, маркера и шагов��го двигателя 28BYJ-48 на Grabcad, но не включил их в файл сборки fusion 360 здесь.

Журнал сборки моего принтера можно найти здесь: https://openbuilds.com/builds/a-rolling-plotter.9207/

Вот видео моего плоттера в действии.

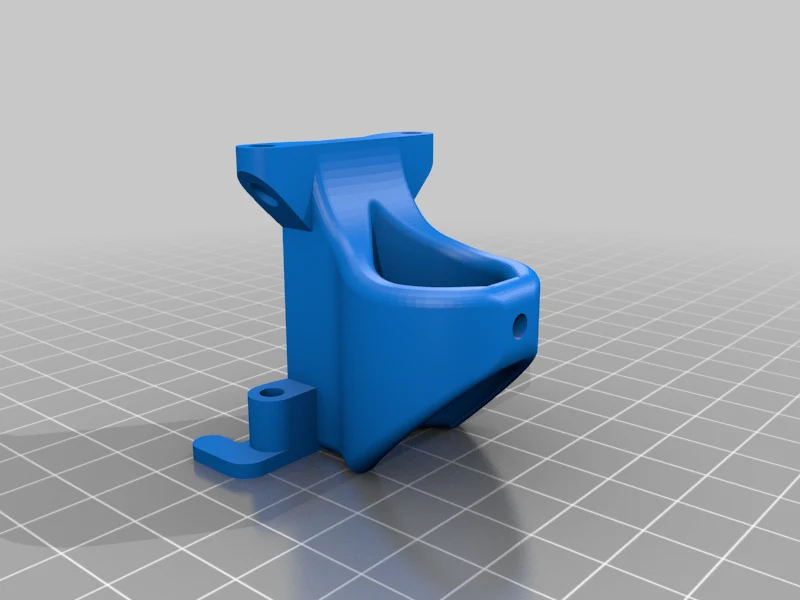

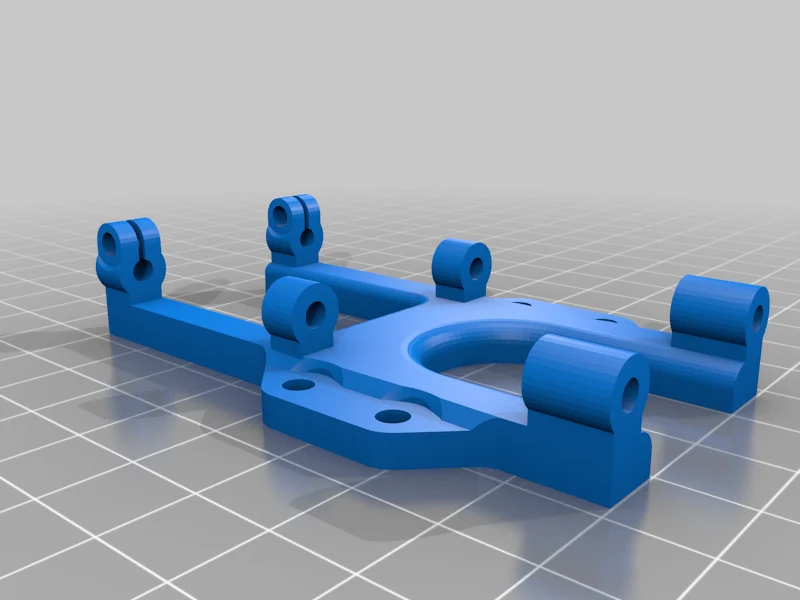

Для любого крепления напечатайте: Pen_V_Mount.stl V2020_Z_6_4mmShim_Plate.stl Base_Slide_Mount_Long.stl илиBase_Slide_Mount_Short.stl. Длинная версия на 5 мм длиннее для более свободной пружины V2020_Z_6_4mmShim_Plate.stl

4 -M3_Spacer.stl, если для крепления крепления пера к креплению с V-образным пазом используются винты M3x16 мм.

Что касается стиля крепления сервопривода, вы можете установить сервопривод на любой стороне, которая вам удобнее.

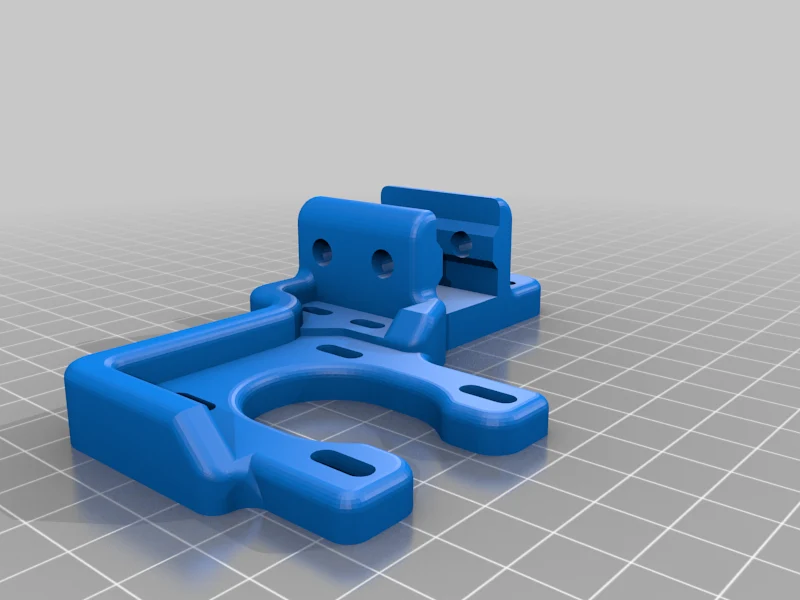

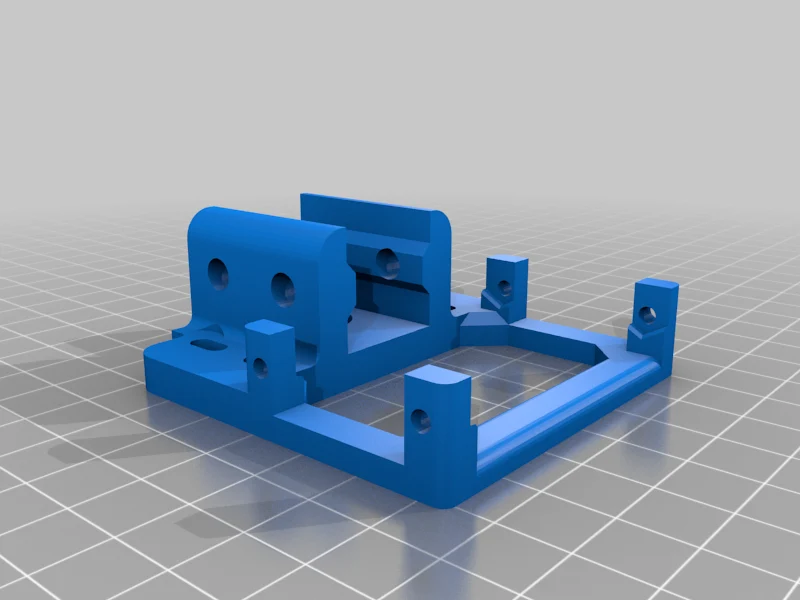

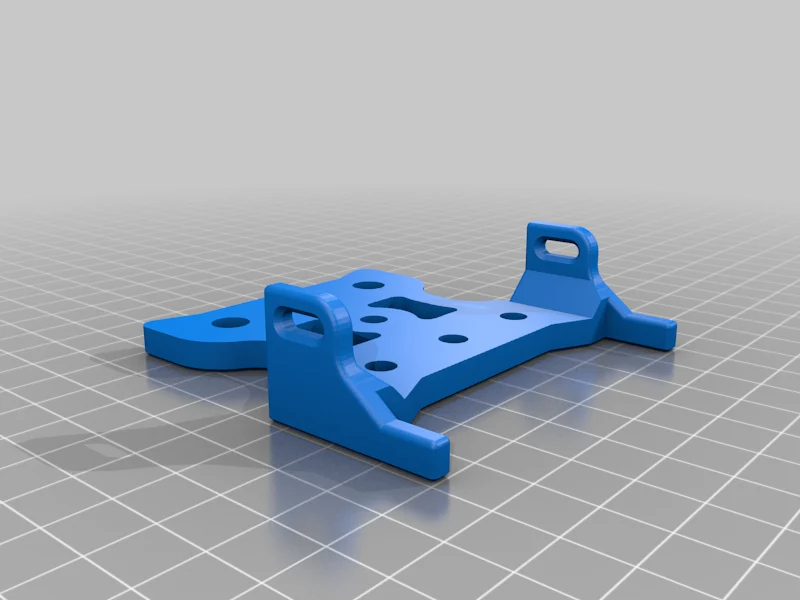

Печать: Z_Servo_SideMount_V2020.stl

Отредактируйте файл Z_Servo_SideMount_V2020.f3d, если вам нужно изменить какой-либо дизайн.

Крепление двигателя 28BYJ-48 вы также можете установить на любую сторону, ��оторая вам удобнее.

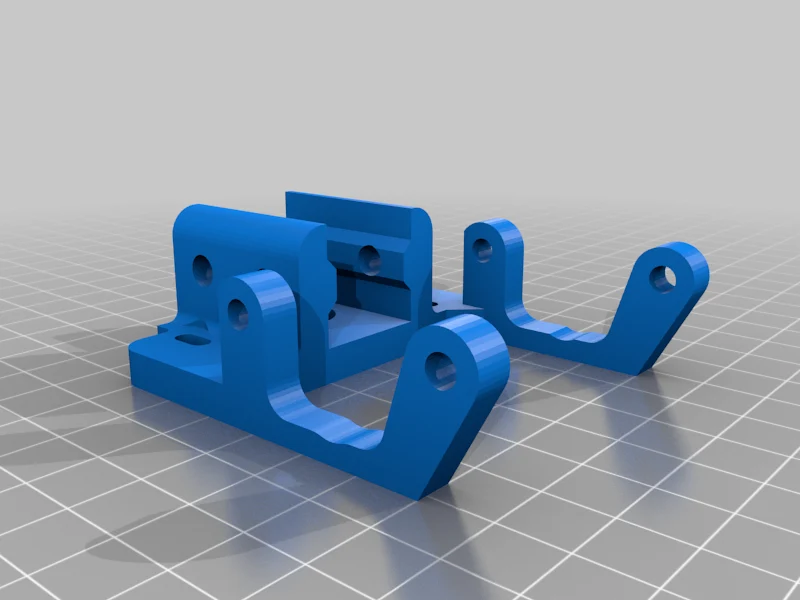

Печать: Z_Mount_28BYJ-48_V2020.stl Horn_28BYJ-48.stl

Отредактируйте файл Z_28BYJ-48_SideMount_V2020.f3d, если вам нужно изменить что-либо из этого дизайна.

Для крепления шагового двигателя Nema17 я сделал крепление только с одной стороны, но вы можете зеркально отразить деталь, если хотите, с другой стороны.

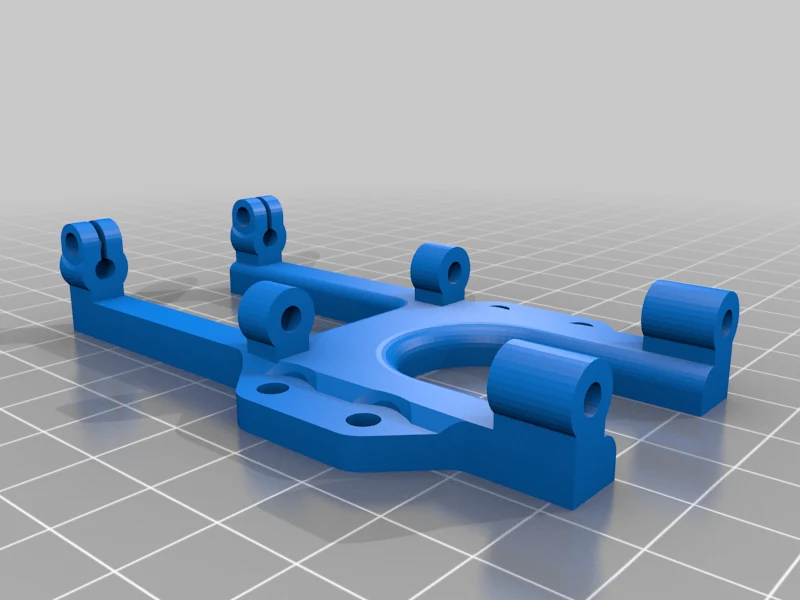

Печать: Z_Nema17_Pancake_V2020.stl Horn_Nema17.stl

О��редактируйте файл Z_Nema17_Pancake_V2020.f3d, если вам нужно изменить какой-либо дизайн.

В зависимости от того, насколько глубоко расположен ваш двигатель, вам, возможно, придется использовать пластину толщиной 4 мм*V2020_Z_10_4mmShim_Plate.stl, а не пластину толщиной 6,4 мм, указанную выше. Если вам нужна большая глубина, вы можете отредактировать V2020_Z_6_4mmShim_Plate v3.f3d до нужного вам размера.

Я напечатал все файлы с высотой слоя 0,2 мм с помощью eSun PLA+.

Я напечатал Base_Slide_Mount с 4 периметрами и заполнением 30%.

Все остальные части я напечатал с 4 периметрами и заполнением 50%.

Я использовал опоры только на лицевой стороне печати Pen_V_Mount.stl.

Я прикрепил Base_slide к креплению с V-образным пазом с помощью 4 винтов M3x16 мм и контргаек с пластиковой шайбой 2 мм.

2 — винты М3х10 мм с контргайками для фиксации стержней М3 на ползуне.

1 — Винт и гайка M3x16 мм для фиксации ручки. Для ручек меньшего диаметра вам может понадобиться более длинный винт.

2 или 4 винта M5x12 мм с Т-образными гайками для крепления к V-образному пазу. Поскольку ручка легкая, я использовал только 2 винта.

2 — винты M5x16 мм с Т-образными гайками для крепления V2020_Z_6_4mmShim_Plate к каретке.

Я разрезал V-образный паз 2020x250 мм пополам для вертикального V-образного паза и использовал открытую портальную пластину V-Slot Gantry Plate-20 мм для каретки размером 65 x 65 мм. Пружинки я взял от ручек из долларового магазина. Эти пружины были довольно длинными, поэтому я разрезал одну пополам и использовал по половине с каждой стороны. Стержни M3, которые я взял со старого DVD-привода, как упоминалось в сборке, из которой я сделал ремикс.

Я проверил только крепление сервопривода, поэтому дайте мне знать, если обнаружите проблему с двумя другими крепл��ниями. Я определил размер блинного крепления nema17 вокруг блинного двигателя с сайта zyltech.com. Все блинные моторы не одинаковой глубины.
