Инструмент калибровки X, Y и Z для IDEX/двойного экструде...
Ремикс потрясающего дизайна от Lmaker.
Добавлена возможность сравнения/точной настройки оси Z (смещение).

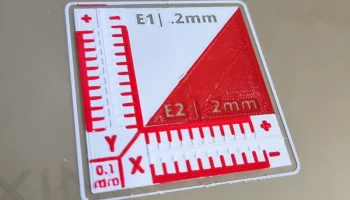

Это 10-15-минутная печать, призванная облегчить жизнь при калибровке осей X, Y и Z (независимых) 3D-принтеров с двойным экструдером.
Инструкции;
калибровка смещения X и Y;
Шаг первый;

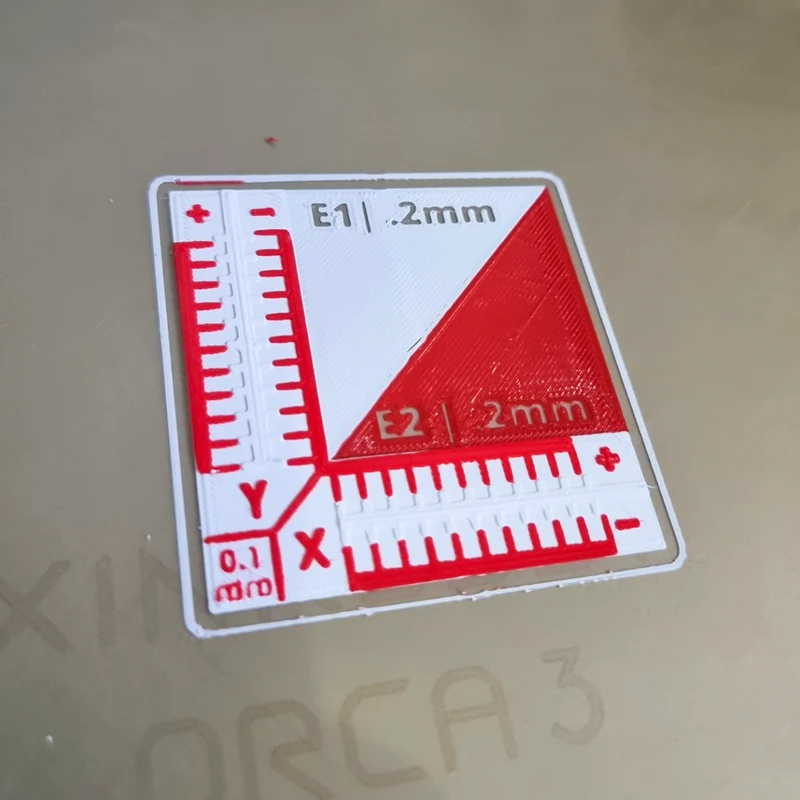

Напечатайте «Test_idex_X_Y_Z_E1» с помощью первого экструдера.
и распечатайте «Test_idex_X_Y_Z_E2» вторым экструдером
Шаг второй;
Найдите первые внешние линии (E2) в направлениях X и Y, которые идеально совпадают с внутренними линиями (E1). Это величина, на которую второй экструдер должен быть выше или ниже текущего значения смещения.
Каждая линия указывает смещение 0,1 мм, а значки + и — указывают, нужно ли добавить или вычесть смещение второго экструдера.
Пример 1
В этом примере экструдер 2 идеально выровнен с экструдером 1 по осям X и Y, это результат, которого вы хотите достичь.
Пример 2
В этом примере третья линия со стороны минуса для Y и четвертая строка со стороны минуса для X выравниваются первыми.
Это означает, что смещение E2 должно составлять -0,3 мм по X и -0,2 мм по Y.
(например; X460, Y0 → X459.7, Y-0.2)
Пример 3
В этом примере первая строка на стороне минуса для Y и седьмая строка на стороне плюса для X выравниваются первыми.
Это означает, что смещение E2 должно составлять +0,6 мм по X и -0,2 мм по Y.
(например; X460, Y0 → X460.6, Y-0.2)
Z (смещение) калибровка;
Общее смещение по оси Z/babystep/высота первого слоя;
Сначала можно посмотреть со стороны Е1, хорошая ли высота первого слоя на этой части гряды.
Линии в этом разделе должны быть идеально выровнены. Это означает, что между линиями не должно быть промежутков (слишком большой зазор), а также никаких выступов (слишком маленький зазор).

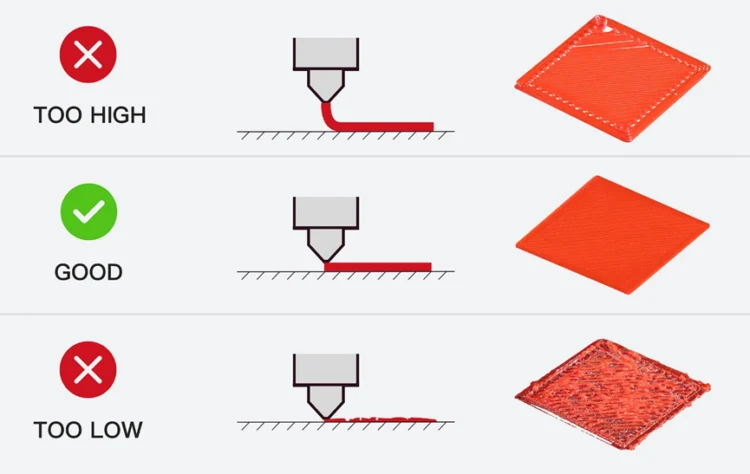

Если вы видите пробелы между строками; «Поднимите кровать по каждому углу на равную величину» или «Уменьшите высоту первого слоя / бебистеп / общее смещение по оси Z / значение Z кровати с шагом 0,05 мм в прошивке»
Если вы видите приподнятые края/линии; «Опустите кровать по каждому углу на равную величину» или «Увеличьте высоту первого слоя / бебистеп / общее смещение по оси Z / значение Z кровати с шагом 0,05 мм в прошивке»
Смещение Z 2-го экструдера;
Далее вы можете откалибровать смещение Z второго сопла по сравнению с первым экструдером.
Вы можете сделать это, сравнив разделы E1 и E2 посередине.
Секция E1 должна быть идеально откалибрована, как описано выше. Цель состоит в том, чтобы вторая сторона выглядела точно так же.
Если E1 в порядке, E2 показывает пробелы; Уменьш��те значение смещения 2-го сопла в прошивке с шагом -0,05 мм.
Если E1 в порядке, E2 показывает приподнятые края/линии; Увеличьте значение смещения 2-го сопла с шагом +0,05 мм в прошивке.
Более подробную информацию о том, как должны выглядеть первые слои, можно найти здесь;
Калибровка первого слоя (i3) | База знаний Пруса (prusa3d.com)
Совет;
Я рекомендую распечатать этот файл несколько раз подряд, чтобы проверить сделанные вами смещения и изменения. Если вы распечатали пару; Я рекомендую помечать их фломастером или ручкой.
Журнал изменений;
17.05.2022: Повернуты файлы .stl, чтобы вам не пришлось :)
