Квадратная сетка калибровки уровня кровати.........

Простая однослойная квадратная сетка для проверки выравнивания кровати по всей ее площади. Датчик уровня моей кровати показывал странные вещи, поэтому мне потребовалась проверка, чтобы подтвердить постоянное несоответствие. Наблюдение за тем, как одна линия экструзии опускается вниз, помогает быстро приблизиться, но квадраты заполнения легче сравнивать по оси Z. Раньше я видел подобные тесты, но быстрее было создать новый, чем искать существующие.

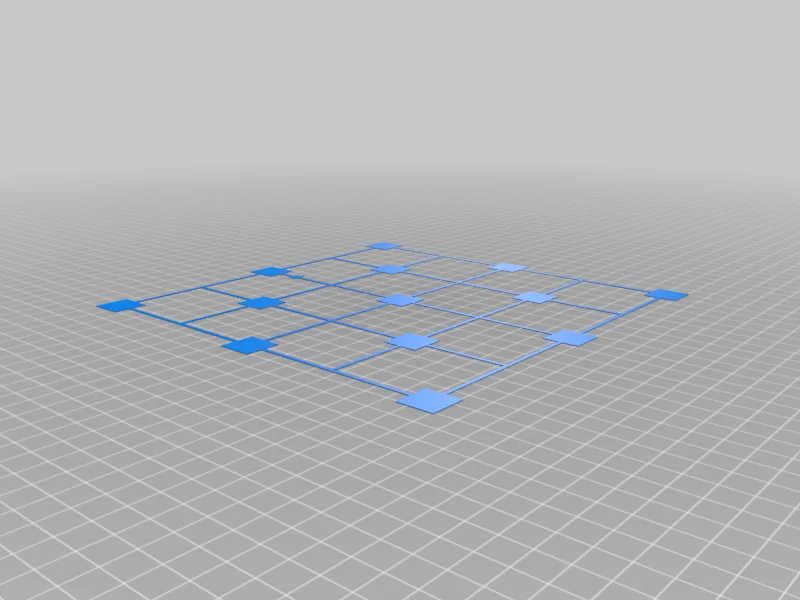

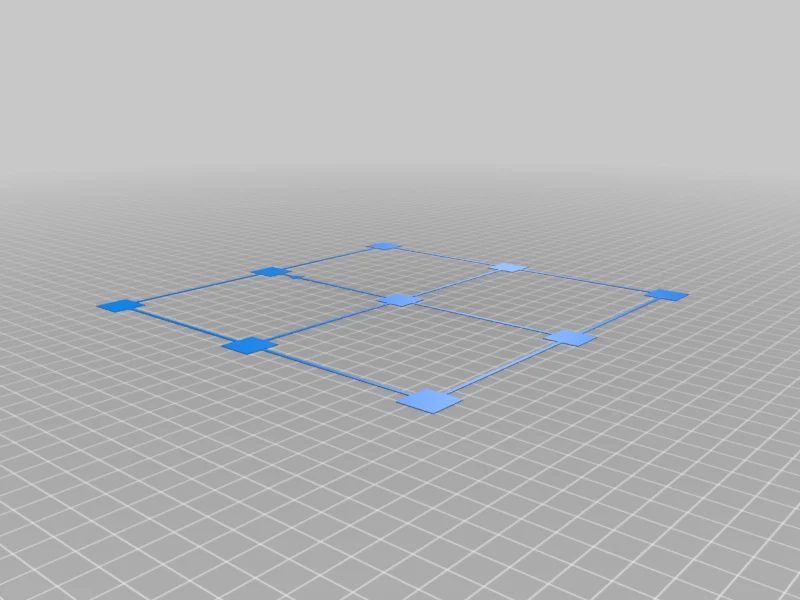

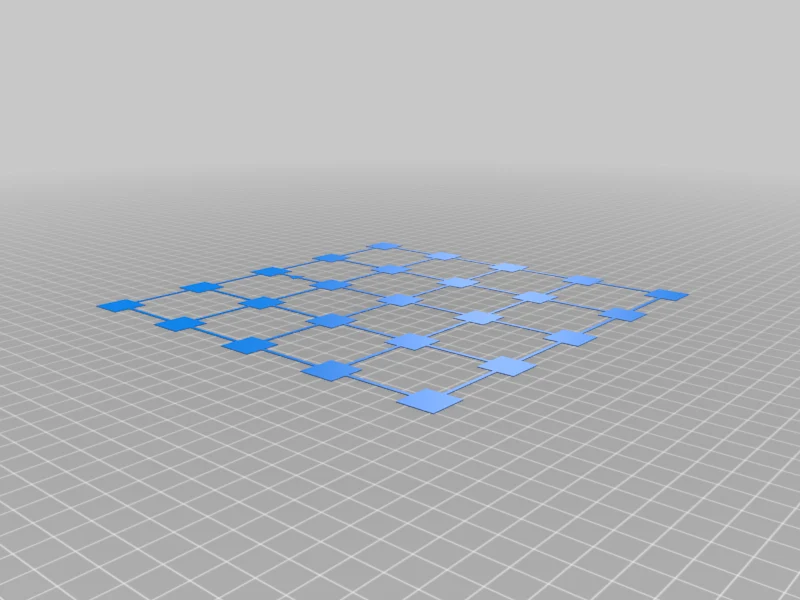

Для своих тестов я использую сетку из 25 квадратов (5x5), но также включил варианты из 13 и 9 квадратов. В сетку включена стрелка ориентации, позволяющая выравнивать несколько тестов после того, как они были удалены со стола.

Эта сетка не подходит никому. Я сделал его размером 200 x 200 мм, который, насколько мне известно, не подходит ни для одного принтера. Вам следует изменить размер объекта в срезе, чтобы он соответствовал размеру вашего принтера. Вот некоторые рекомендуемые размеры принтеров, которые я использовал.

Prusa i3 MK2/s — 240 мм x 200 мм
Prusa i3 MK2.5/s — 240 мм x 200 мм
Пруса i3 MK3/s/+ — 240 мм x 200 мм
Пруса Мини — 170мм х 170мм

Я рекомендую печатать по периметру перед заполнением, что используется по умолчанию для многих слайсеров. Сначала периметр станет проверкой адгезии вокруг основания, а квадраты дадут сравнение относительного смещения по оси Z. Это модель, которую вы хотите печатать только после того, как у вас будет достаточно хороший уровень и адгезия по всему столу, иначе вы рискуете получить полимерные спагетти.

Категория: Тесты 3D-печати
