Wago 221 Встроенный трехкомпонентный водонепроницаемый разъе

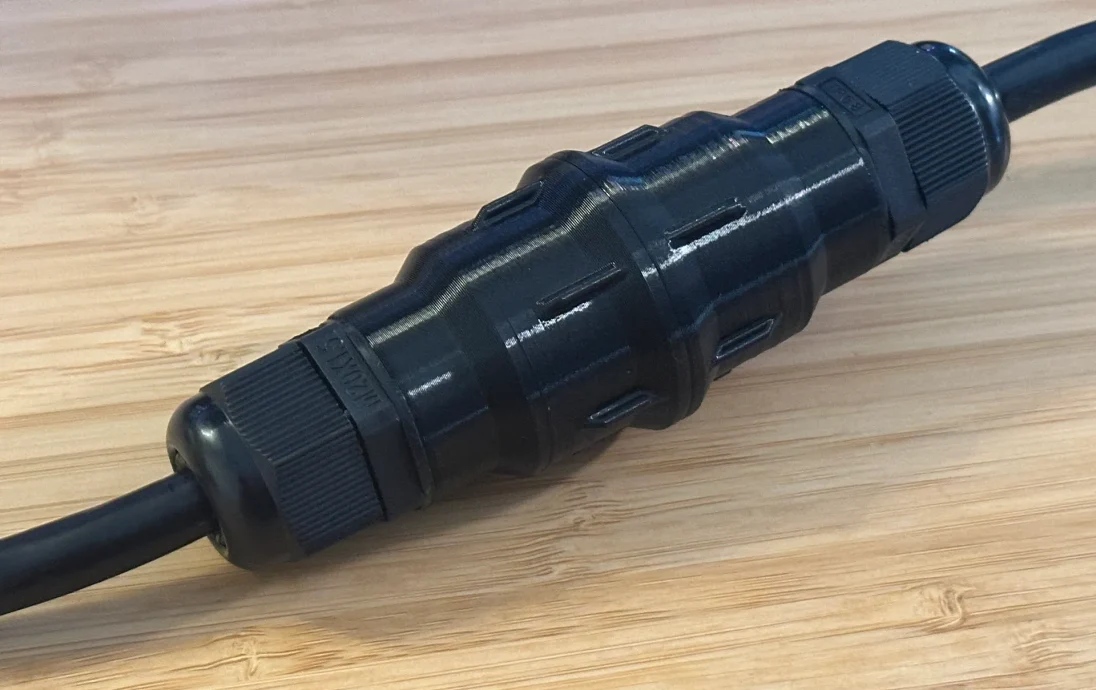

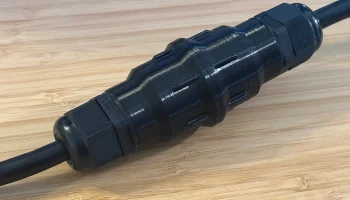

Модель, состоящая из трех частей, в которой в сочетании с несколькими кабельными вводами M20x1,5 и кусочком нити ТПУ диаметром 1,75 мм вы можете соединить 3-проводное соединение вместе и сохранить его сухим.

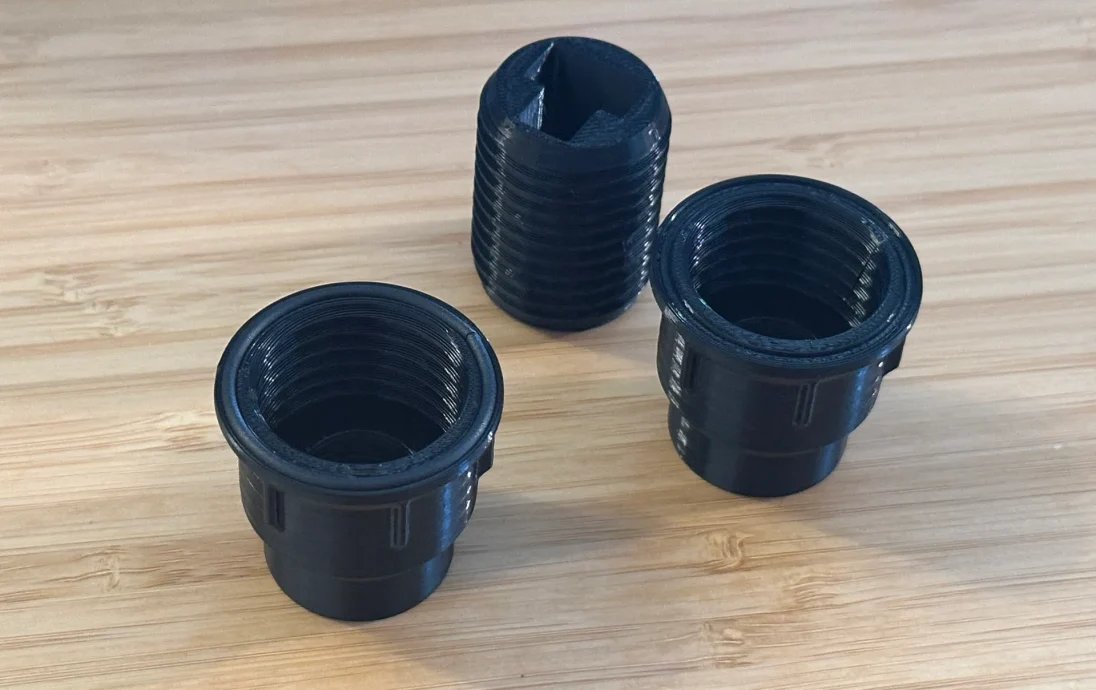

Я рекомендую печатать внутреннюю часть с внешними полями, а крышки — с внутренними полями, поскольку все части имеют относительно тонкие края. Никаких опор не требуется. Высота слоя 0,2 мм, стенки 0,4 мм. 3 стены и 25% заполнение.

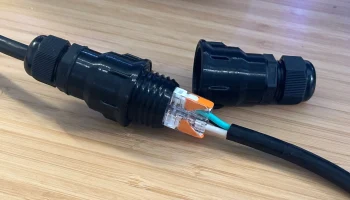

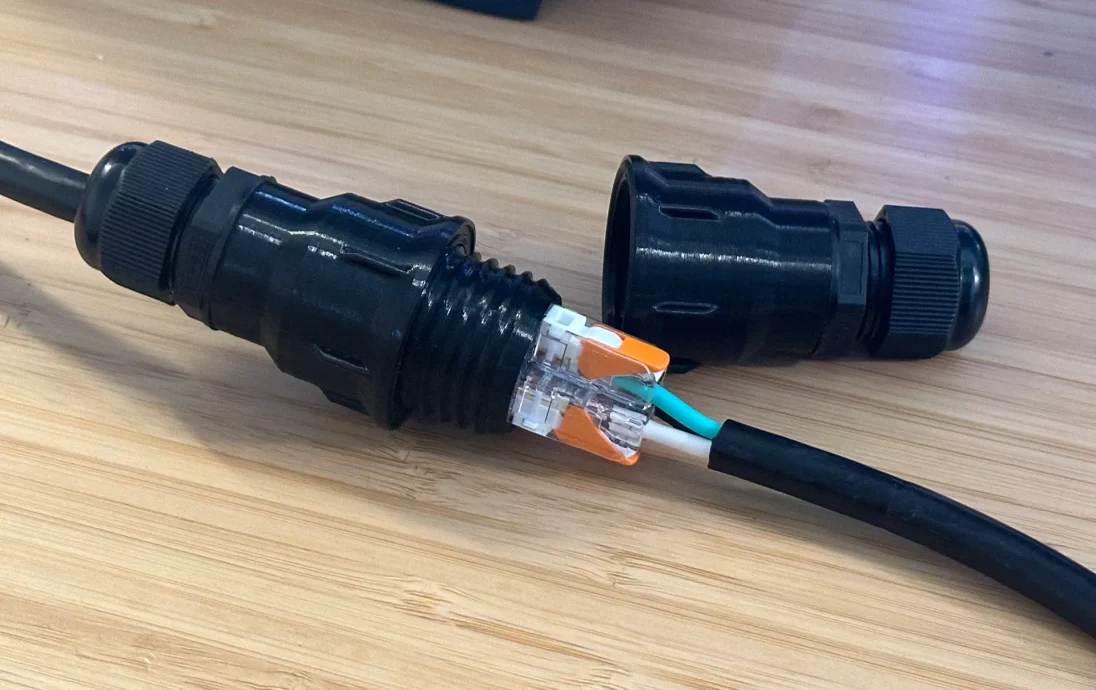

Сборка довольно проста; пропустите каждый провод через сальник и разъем и отложите внутреннюю часть к одной стороне. Закрепите ваго на прядях и вставьте их, как показано на рисунке (два внизу перевернуты, а один — наоборот).

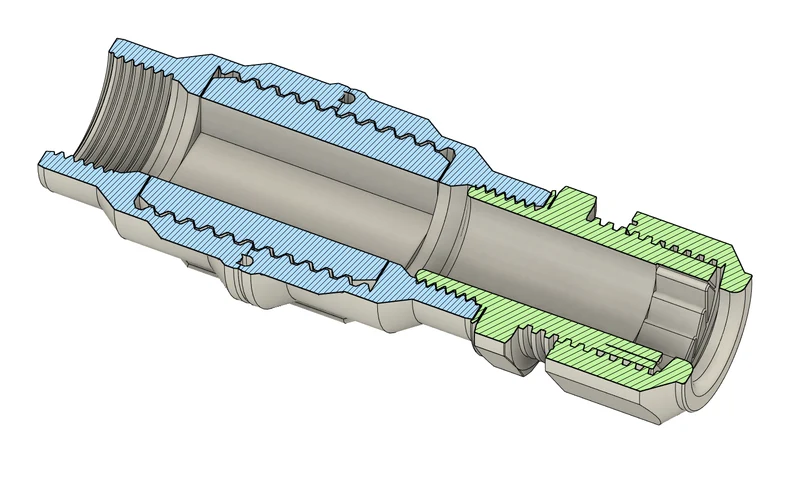

Сдвиньте и прикрутите все вниз, вставив TPU на ту сторону, которая имеет более глубокий канал, и затяните внутренние разъемы &, затем сальники ввинтите в разъемы, затем закройте сальники вокруг оставшегося провода.

В комплект входит файл STEP для высококачественного импорта, STL для тех, кому он нужен, и исходный файл Fusion360, если вам нужно внести изменения.
