Складной соединитель для Lovevery Play Gym......

Улучшенный разъем для игрового тренажера Lovevery, который позволяет складывать игровой тренажер для удобства хранения. Во время использования коврика убедитесь, что он надежно прикреплен ко всем ножкам.

Настройки печати

Печать из PETG или PLA.

3-4 периметра для дополнительной прочности

30% Заполнение

Обязательно добавьте паузу к печати, чтобы вставить гайку �� Nob.

Детали для печати

1 x Lovevery_Folding_Bracket_v2-Rotating_Bottom
1 x Lovevery_Folding_Bracket_v2-Rotating_Bottom
1 х Lovevery_Folding_Bracket-Nob
2 x Lovevery_Folding_Bracket_v2-Rotating_Top
2 x Lovevery_Folding_Bracket_v2-Rotating_Bottom
15 разъемов Lovevery_Folding_Bracket_v2

Другие части

1 болт (1/4 дюйма) 1 7/8 дюйма
1 шестигранная гайка (1/4 дюйма)

Сборка

Возьмите все «нижние» детали и добавьте соединители ко всем соответствующим отверстиям. Делайте это только для нижних частей! Убедитесь, что они полностью посажены и выступают не более чем на 10 мм.

Вставьте отверстия во вращающиеся нижние части.

Добавьте соответствующую верхнюю часть. Убедитесь, что все разъемы совмещены.

Полностью закройте обе стороны. Повторите для второй ноги.

Вставьте болт в нижнюю центральную часть. Убедитесь, что головка совмещена с отверстием.

Вставьте третью ножку в нижнюю центральную часть.

Добавьте верхнюю центральную часть. Пока не закрывайте полностью.

Вставьте две вращающиеся ножки и полностью закройте центральную часть. Убедитесь, что он закрыт со всех сторон и нет зазоров.

Добавьте ручку, чтобы закрепить все на месте.

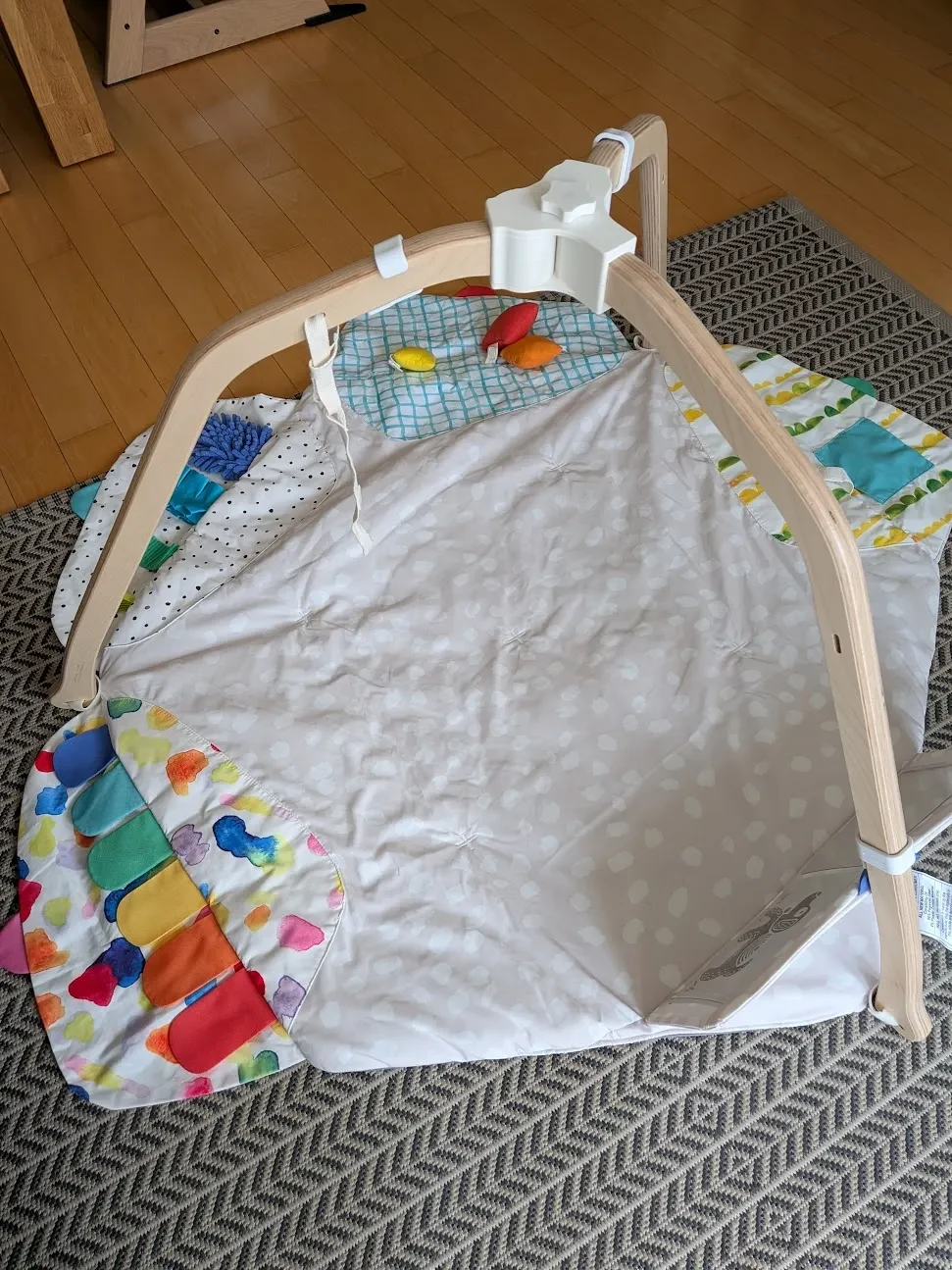

Теперь вы можете сложить игровой тренажер. Просто прикрепите коврик, и все готово.
