Обновление пейджера Lilygo: импульсный когерентный радар...

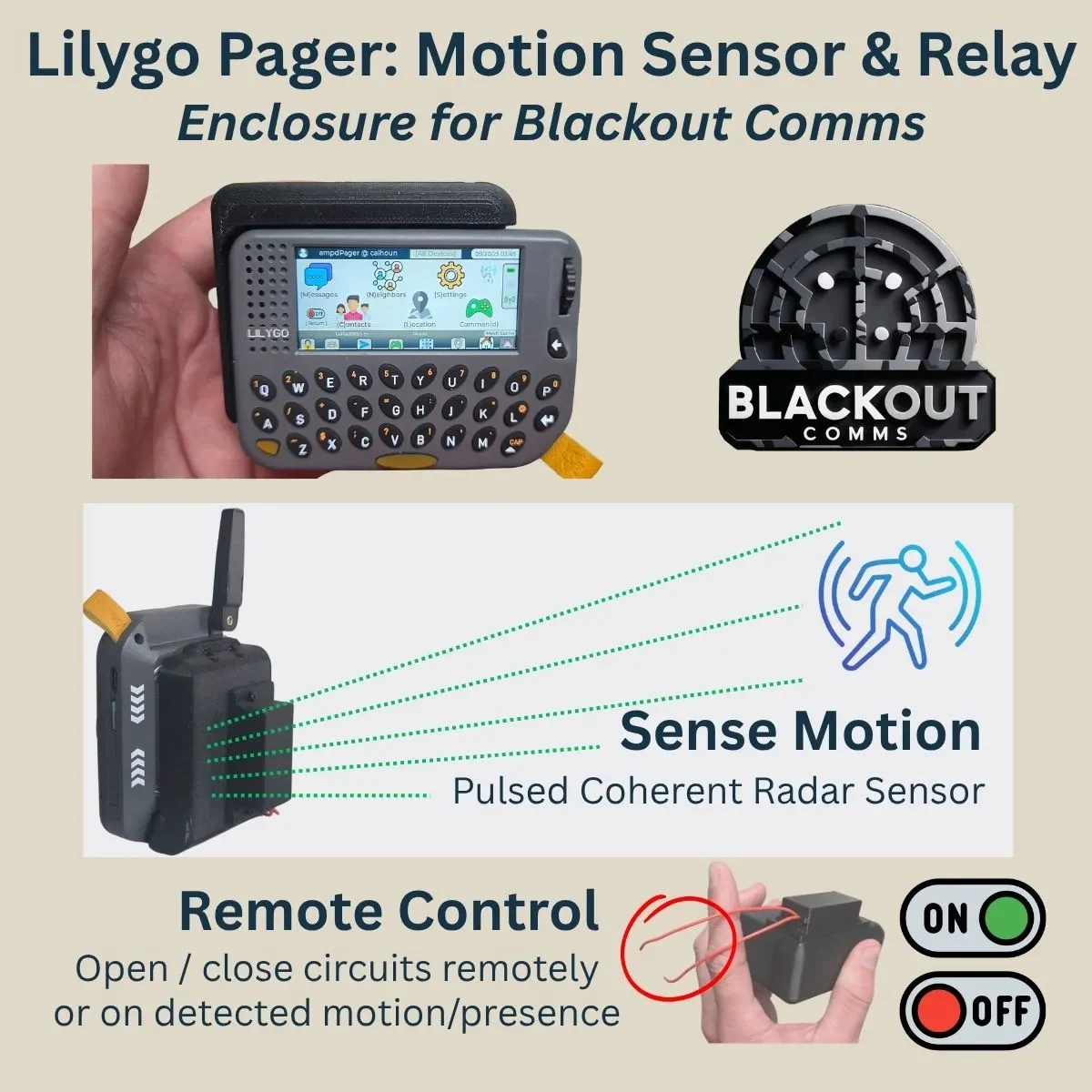

Обновите свой пейджер Lilygo с помощью импульсного когерентного радарного датчика и реле (вкл./выкл.)!
Прошивка Blackout Comms (v3.1.3 или выше) автоматически распознает и использует одиночное реле Sparkfun Qwiic и датчик присутствия/движения XM125, если они подключены правиль��о!
Это позволяет вам использовать пейджер как автономное устройство для отправки текстовых сообщений и отслеживания, а также как экспериментальный дистанционный переключатель включения/выключения и датчик движения/присутствия!

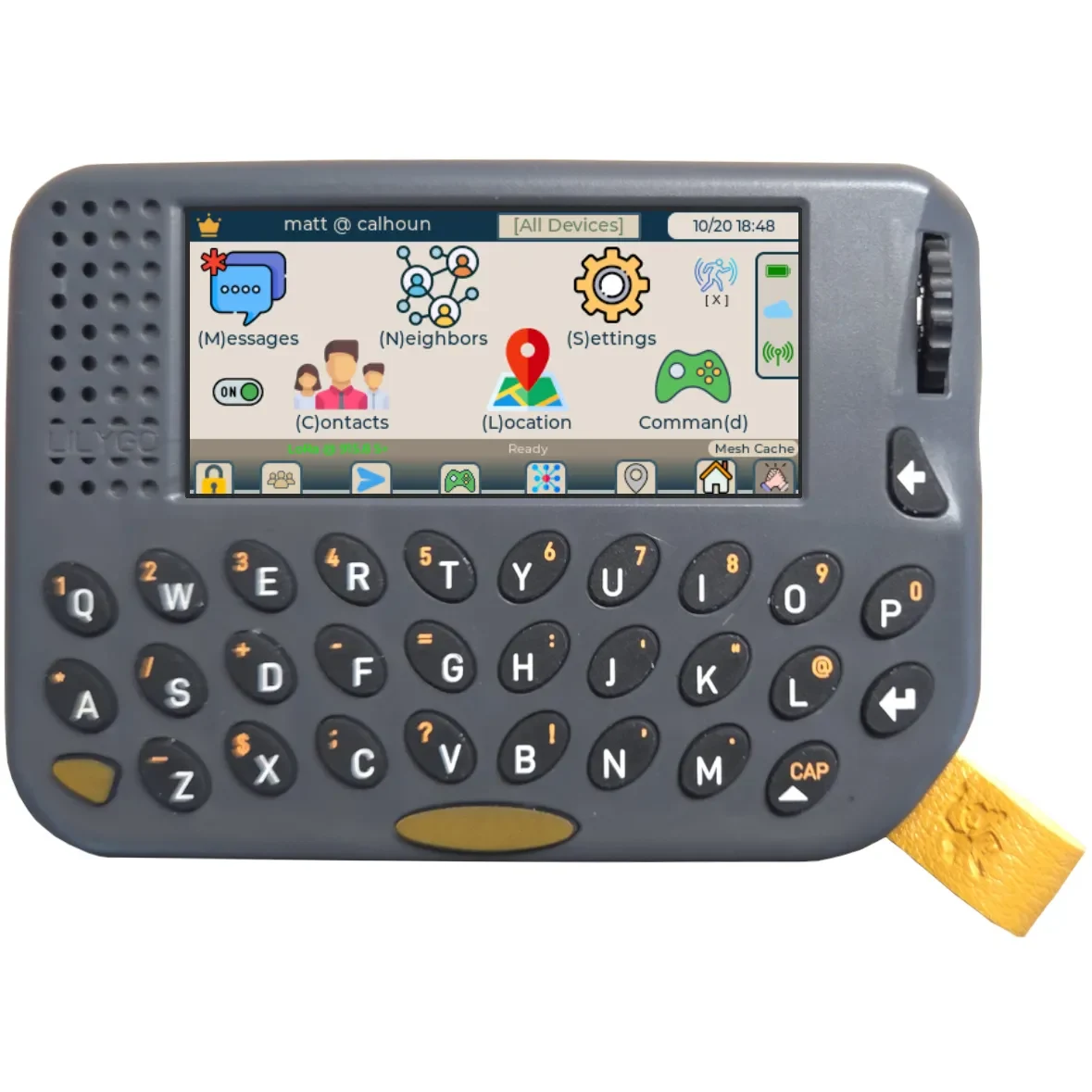

При правильной настройке вы будете знать, что компоненты распознаны, потому что вы увидите синий значок движения и переключатель включения / выключения, как на этом снимке экрана пейджера.
Реле не является обязательным, при желании вы всегда можете просто установить датчик движения. Прошивка определится автоматически.

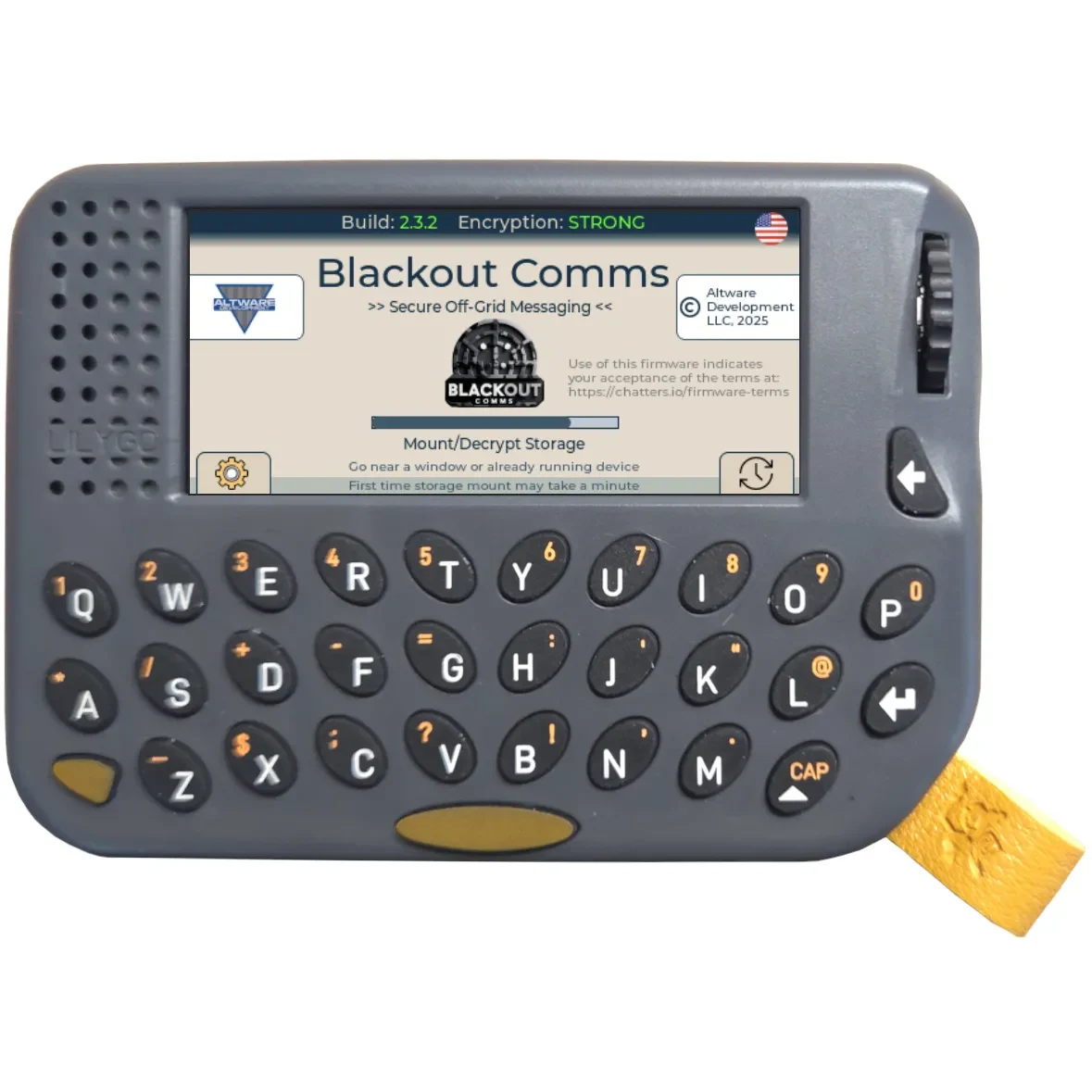

Если вы еще этого не сделали, вам необходимо установить прошивку Blackout Comms Pager на свой пейджер Lilygo. Он бесплатен для трех устройств, подключенных к сети, и его довольно легко установить.

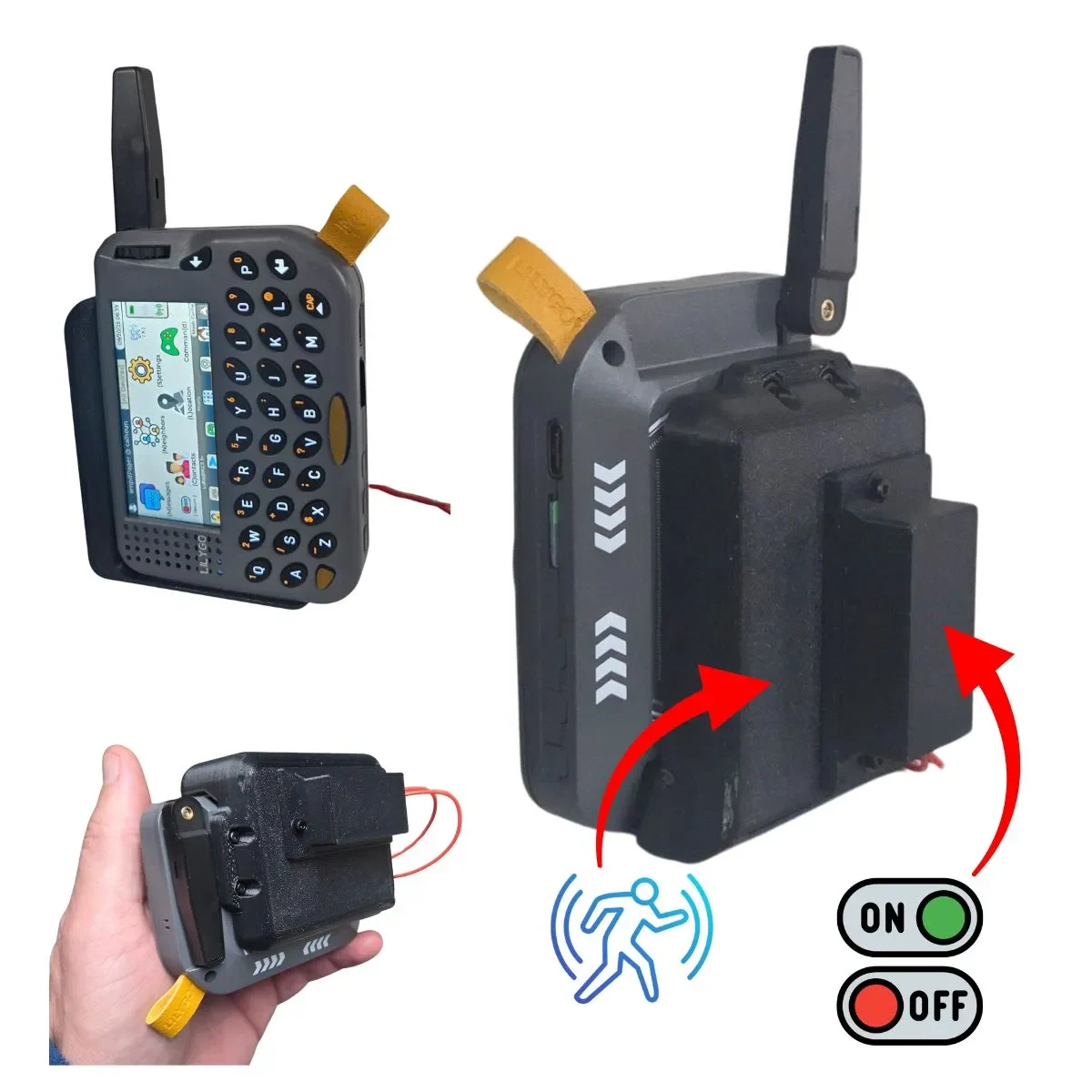

Два красных провода, выступающие из задней части корпуса (после полной сборки), можно вставить в цепь (ограничения по току см. в документации Sparkfun). Пейджер сам может размыкать и замыкать цепь.
Плоская часть корпуса (рядом с крышкой реле) является местом обнаружения движения. Направьте его в сторону места, которое вы хотите проверить на наличие движения или присутствия человека/животного.
Движение должно ощущаться на расстоянии около 5-7 метров.
Вы можете настроить движение для уведомления других устройств (через LoRa/mesh) и/или закрыть подключенное реле. По умолчанию он просто запоминает время последнего движения и может отвечать на запросы других доверенных устройств Blackout Comms.
Примечание: Будьте осторожны!
Неправильное подключение камеры (переполюсовка, замыкание и т.п.) может привести к поломке пейджера или его компонентов! Не делайте этого, если у вас нет опыта работы с электроникой. Я не несу ответственности, если вы испортите свой пейджер!
Упрощенные инструкции (подробности см. в PDF-файле):
3D-печать корпуса
Создайте контактный разъем/адаптер для порта расширения пейджера (в верхней части пейджера).

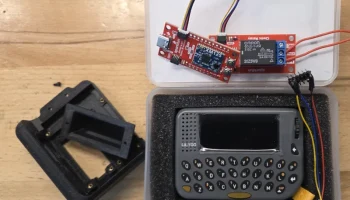

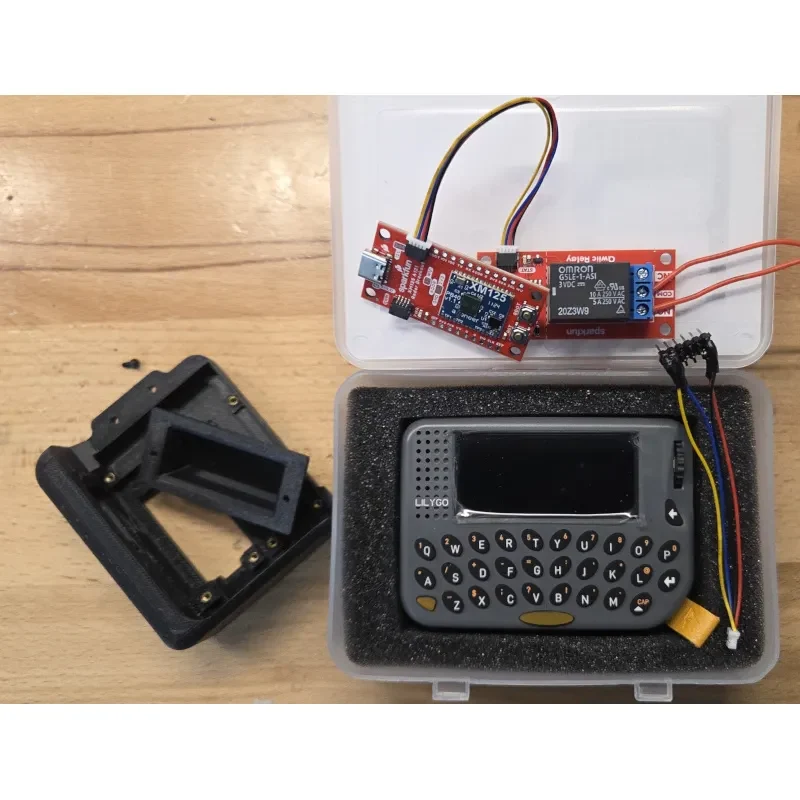

Соедините реле, xm125 и пейджер.

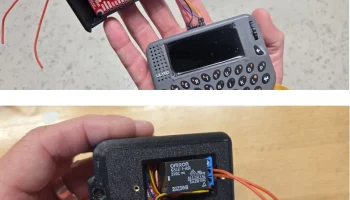

Вставьте реле Sparkfun и XM125 в корпус.
Прикрепите корпус к задней части пейджера
