Lilygo Pager - превратите его в удаленный переключатель ...
Обновите свой пейджер Lilygo с помощью реле (переключатель включения/выключения)!
Прошивка Blackout Comms (версия 3.1.3 или выше) автоматически распознает и использует одиночное реле Sparkfun Qwiic, если оно подключено правильно!

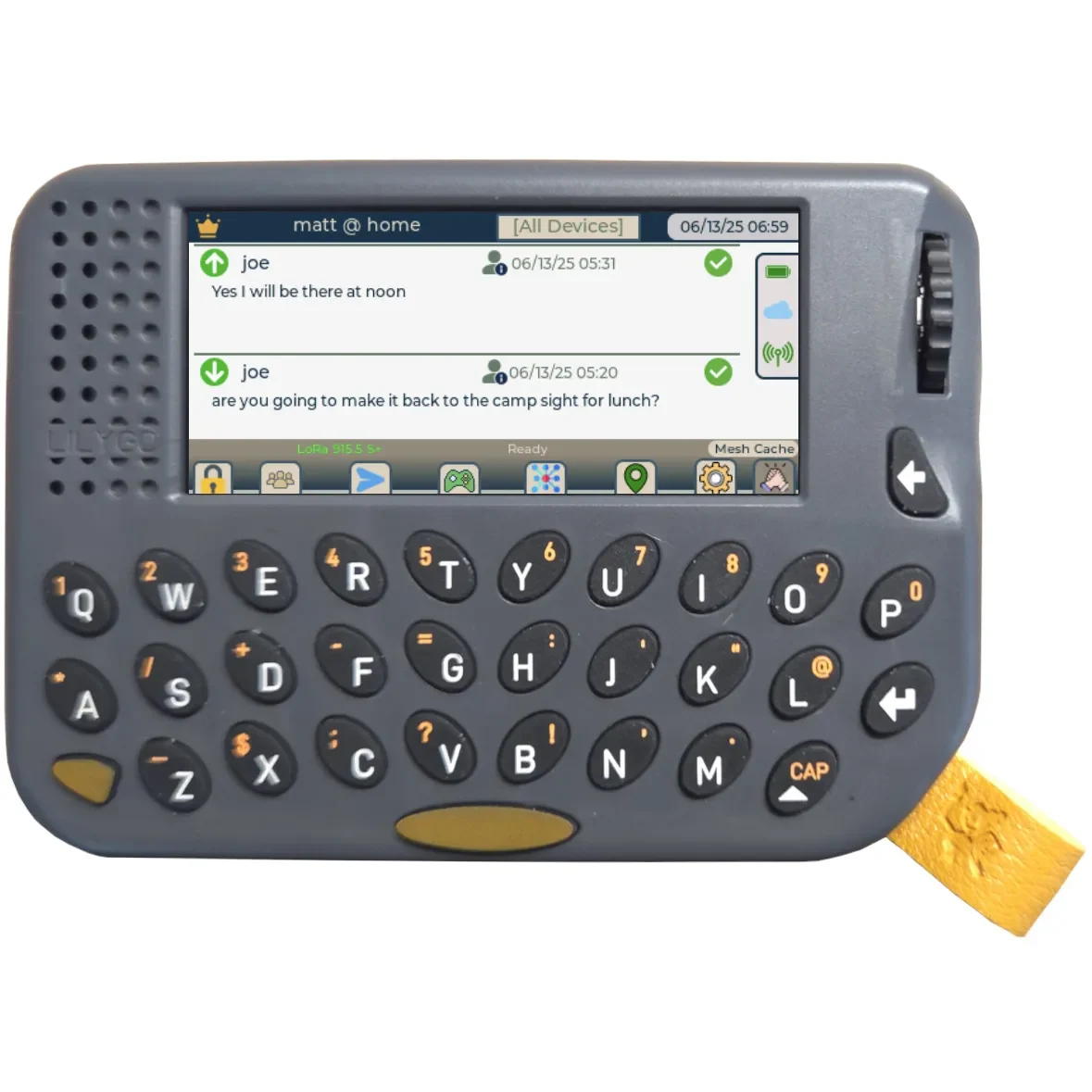

Это позволяет вам использовать пейджер как автономное устройство для отправки текстовых сообщений и отслеживания, а также в качестве экспериментального дистанционного переключателя включения/выключения!

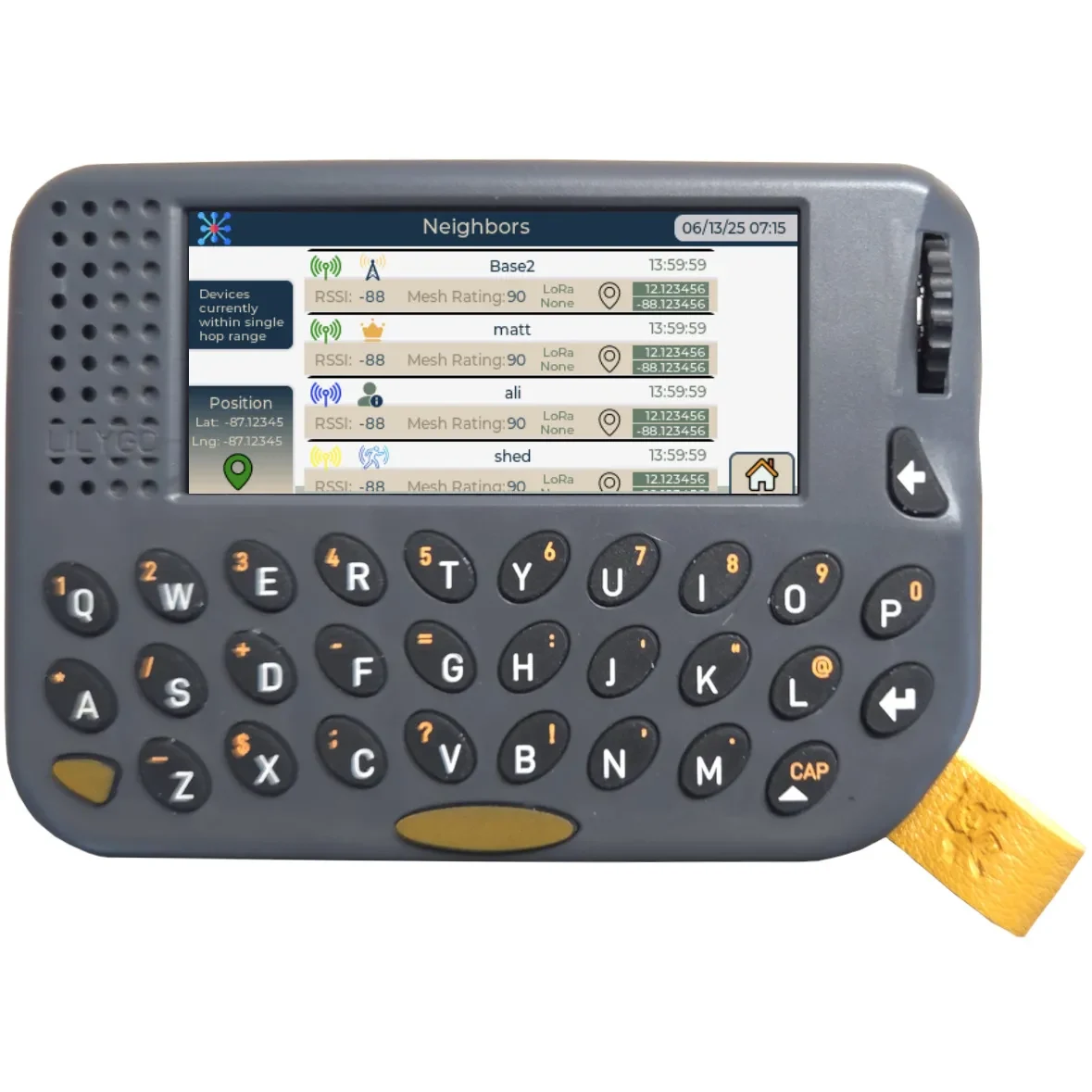

При правильной настройке вы будете знать, что камера распознана, потому что вы увидите синий значок камеры, как на этом снимке экрана пейджера.

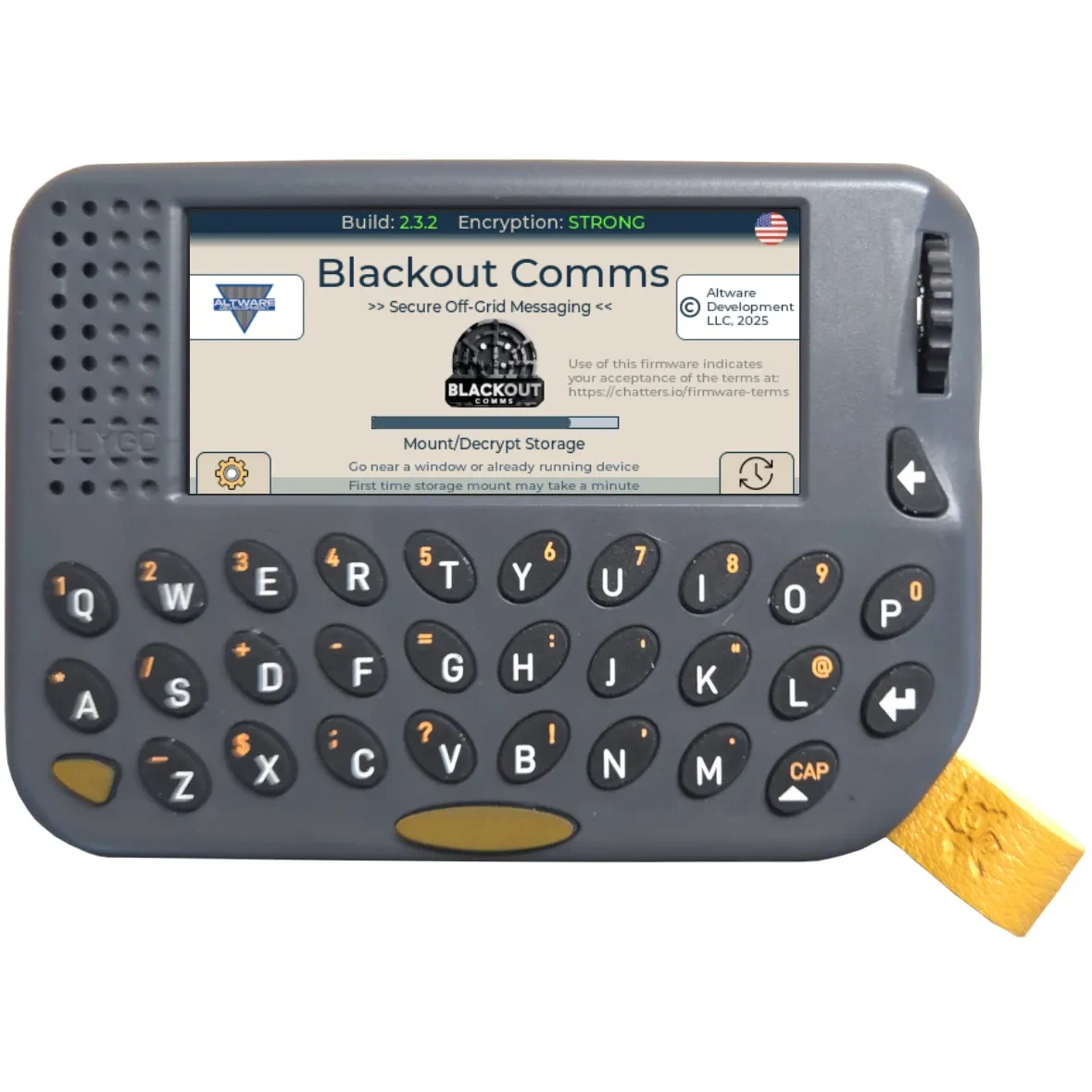

Если вы еще этого не сделали, вам необходимо установить прошивку Blackout Comms Pager на пейджер Lilygo. Это бесплатно, если вы просто используете эту тепловизионную камеру, и ее довольно легко установить.

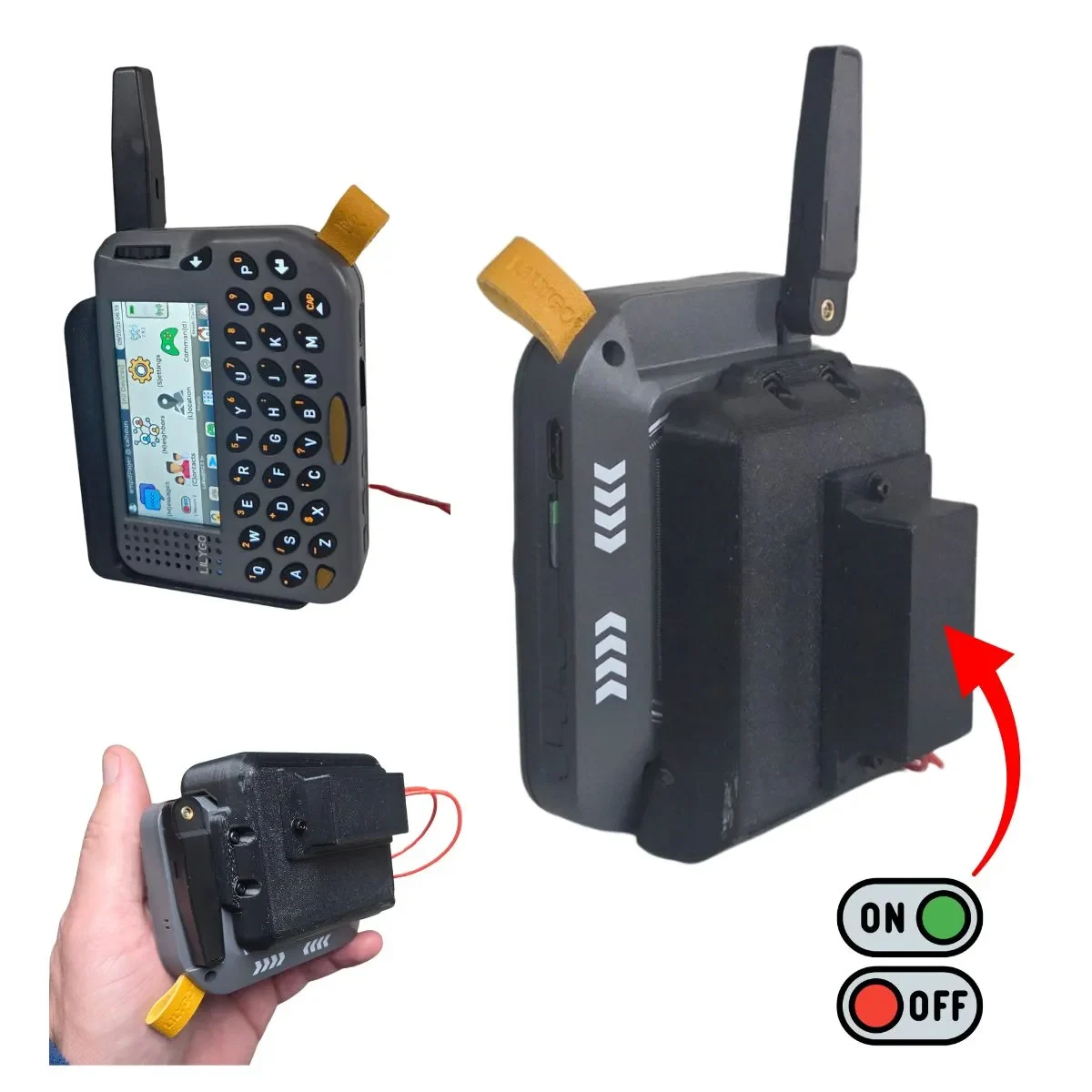

Два красных провода, выступающие из задней части корпуса (после полной сборки), можно вставить в цепь (ограничения по току см. в документации Sparkfun). Пейджер сам может размыкать и замыкать цепь.

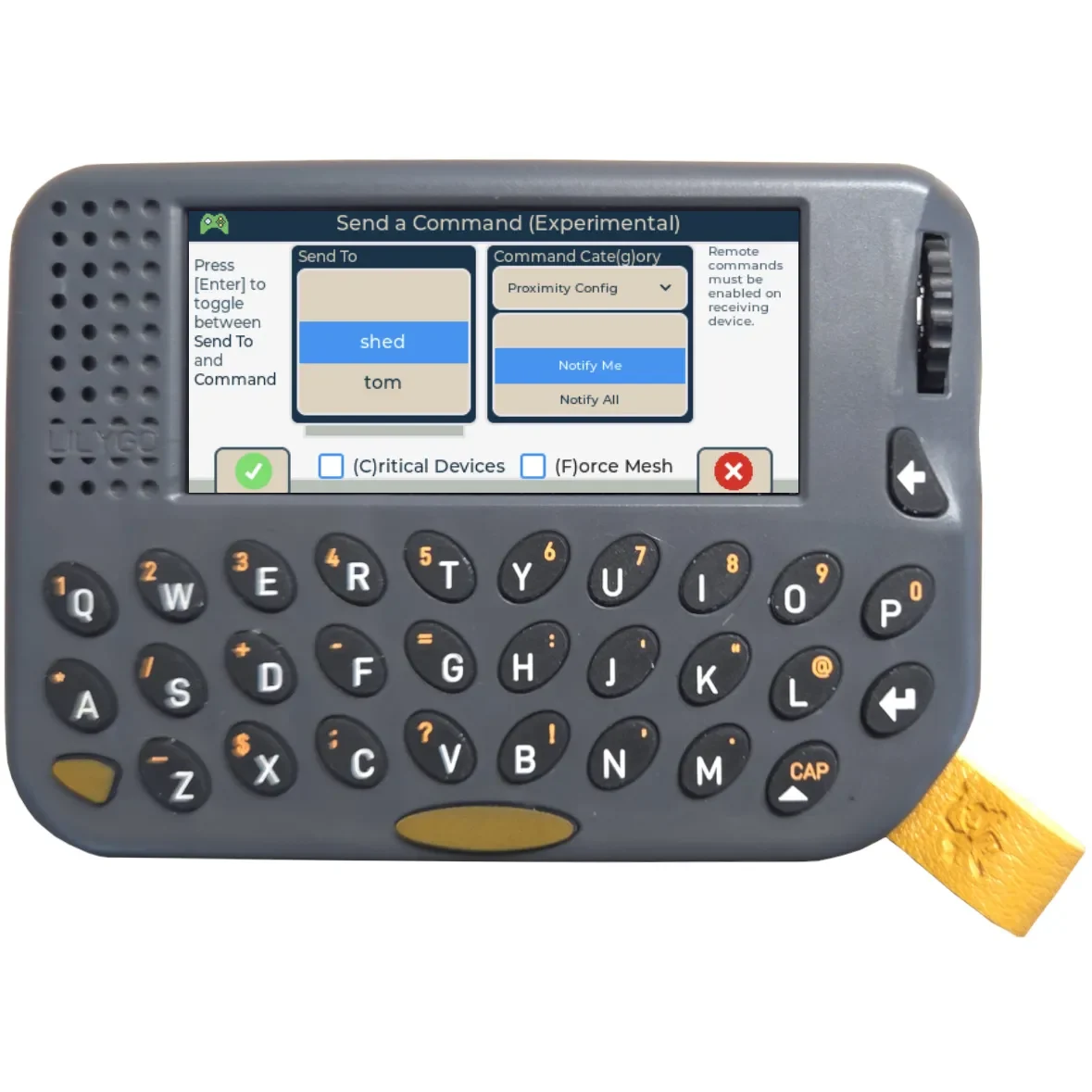

Дистанционное управление пейджером
В настройках сетки пейджера включите удаленные команды, и любое другое устройство в вашем частном кластере также сможет удаленно открывать/cВ настройках сетки пейджера включите удаленные команды, и любое другое устройство в вашем частном кластере также сможет удаленно открывать/закрывать цепь, подавая ему команду.
Примечание: Будьте осторожны!
Неправильное подключение камеры (переполюсовка, замыкание и т.п.) может привести к поломке пейджера или камеры! Не делайте этого, если у вас нет опыта работы с электроникой. Я не несу ответственности, если вы испортите свой пейджер!

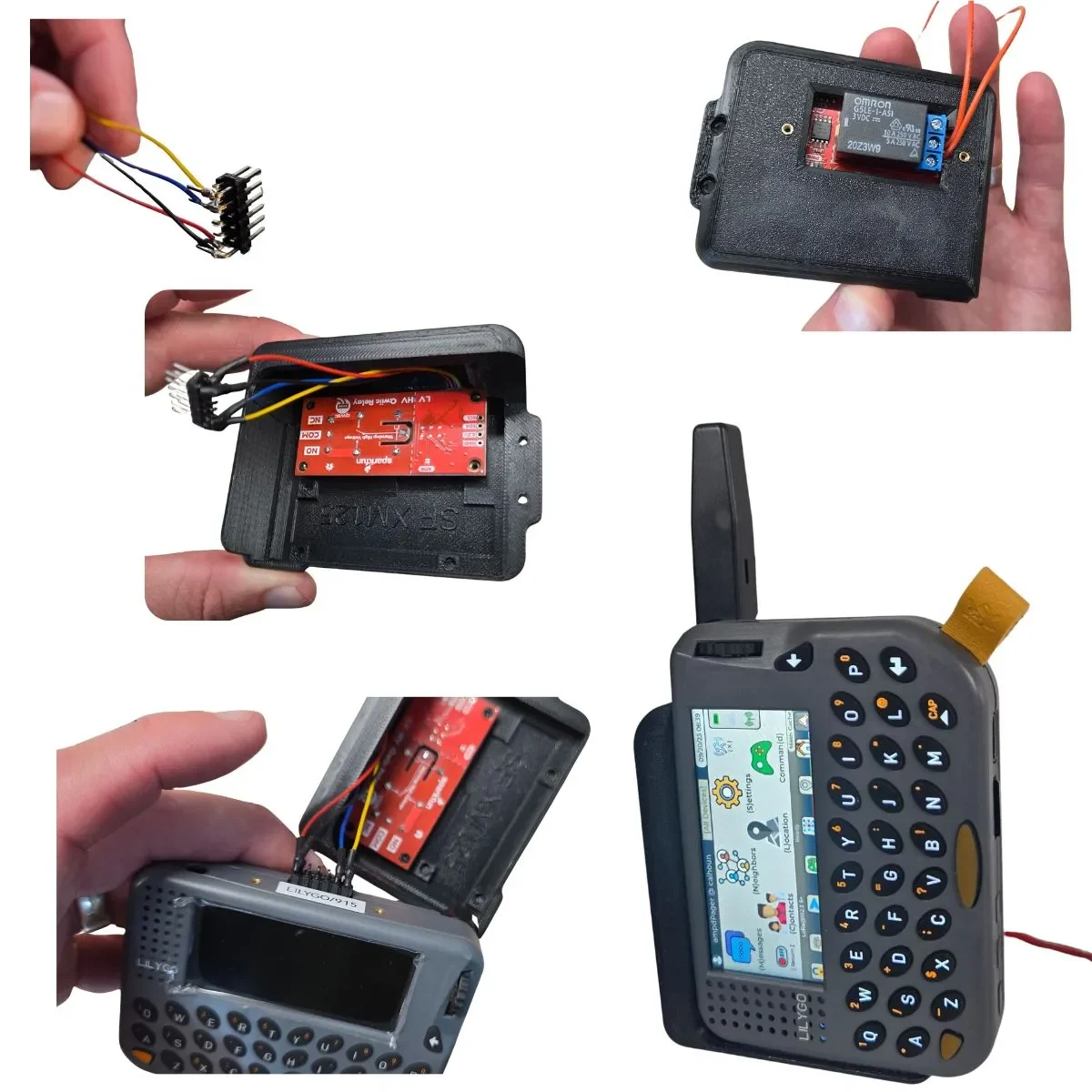

Упрощенные инструкции (подробности см. в PDF-файле):
3D-печать корпуса
Создайте контактный разъем/адаптер для порта расширения пейджера (в верхней части пейджера).
Соедините реле и пейджер
Вставьте реле Sparkfun в корпус.
Прикрепите корпус к пейджеру
