Модульное крепление камеры для кронштейна SO-101......

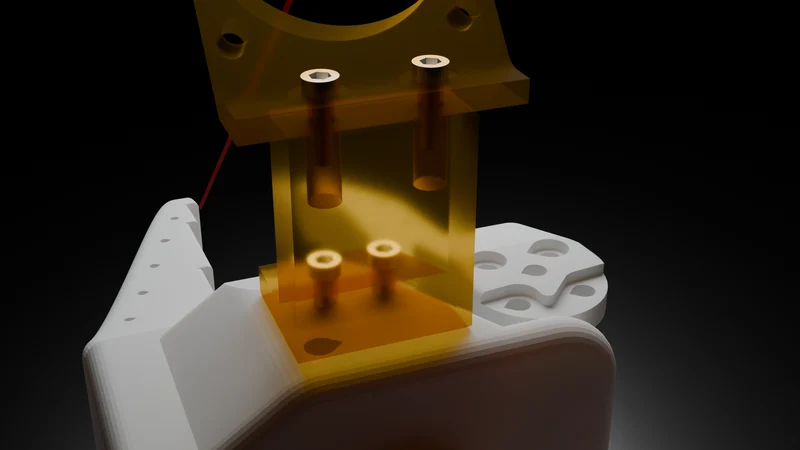

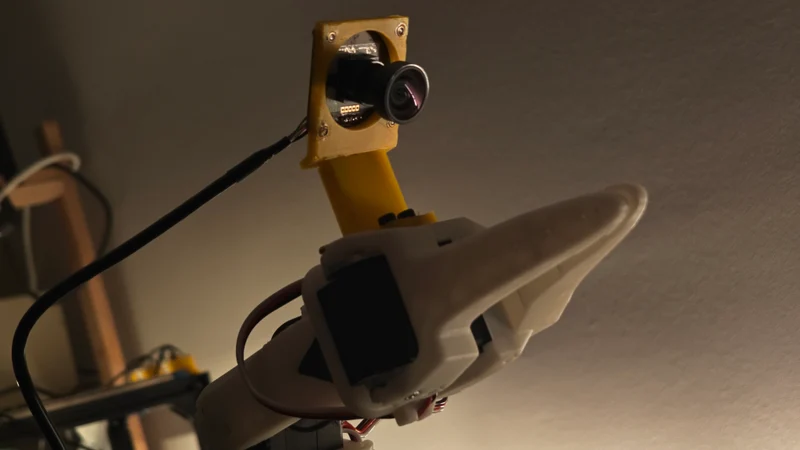

Это крепление камеры, состоящее из двух частей, для кронштейна СО-101. У меня нет SO-100 — если вы решите его распечатать, дайте мне знать, подойдет ли он для SO-100.

Верхняя часть предназначена для камеры с расстоянием между монтажными отверстиями 28 мм.

Почему две части?

Распечатать немного проще.

Если у вас другая камера, просто спроектируйте подходящую верхнюю часть (файлы STEP и размеры расстояния между отверс��иями прилагаются).

Позволяет экспериментировать с углом, не перепечатывая всю вещь (на создание новой верхней части уходит всего 5-10 минут), избегая при этом шатких механизмов. (Я выбрал угол наклона 50°.)

Требования:

2 резьбовые вставки M3 Rutex

4 × крепежных винта M3

4 резьбовых вставки M2 Ruthex

4 × крепежных винта M2
