Сборка FFBeast MT6835

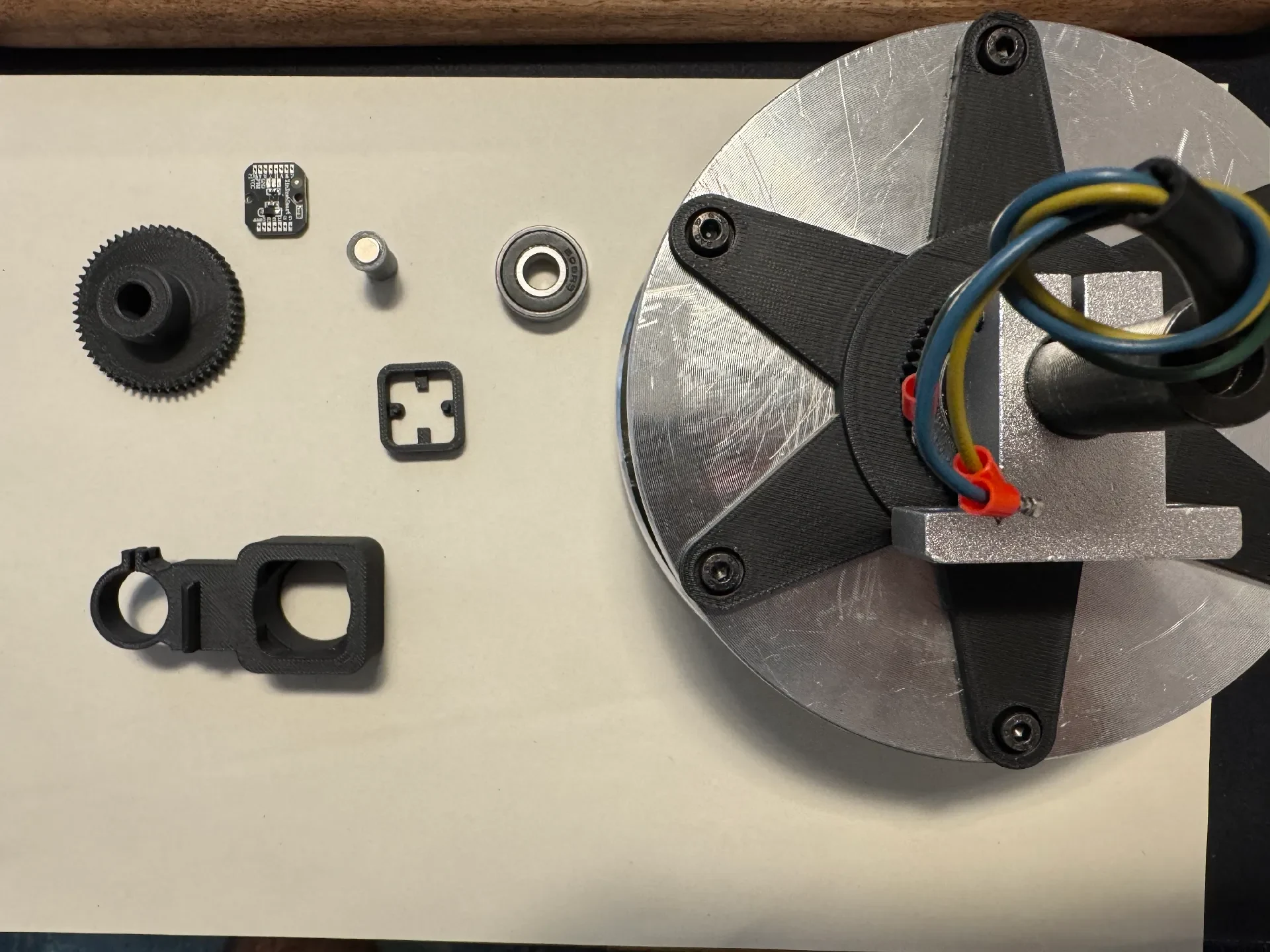

Я разработал сборку на основе энкодера MT6835 и шарикоподшипника с внешним диаметром 22 мм и внутренним диаметром 8 мм.

Печать

Распечатайте крепление двигателя размером 56-40 мм из PETG, ASA или другого термостойкого материала, используя подставки.

Распечатайте все остальные детали из PLA.

Сборка

Установите крепление двигателя 56t-40 мм на двигатель.

Если вы используете винты с головкой под торцевой ключ, вы можете использовать наполнитель для винтов, чтобы закрыть отверстия.

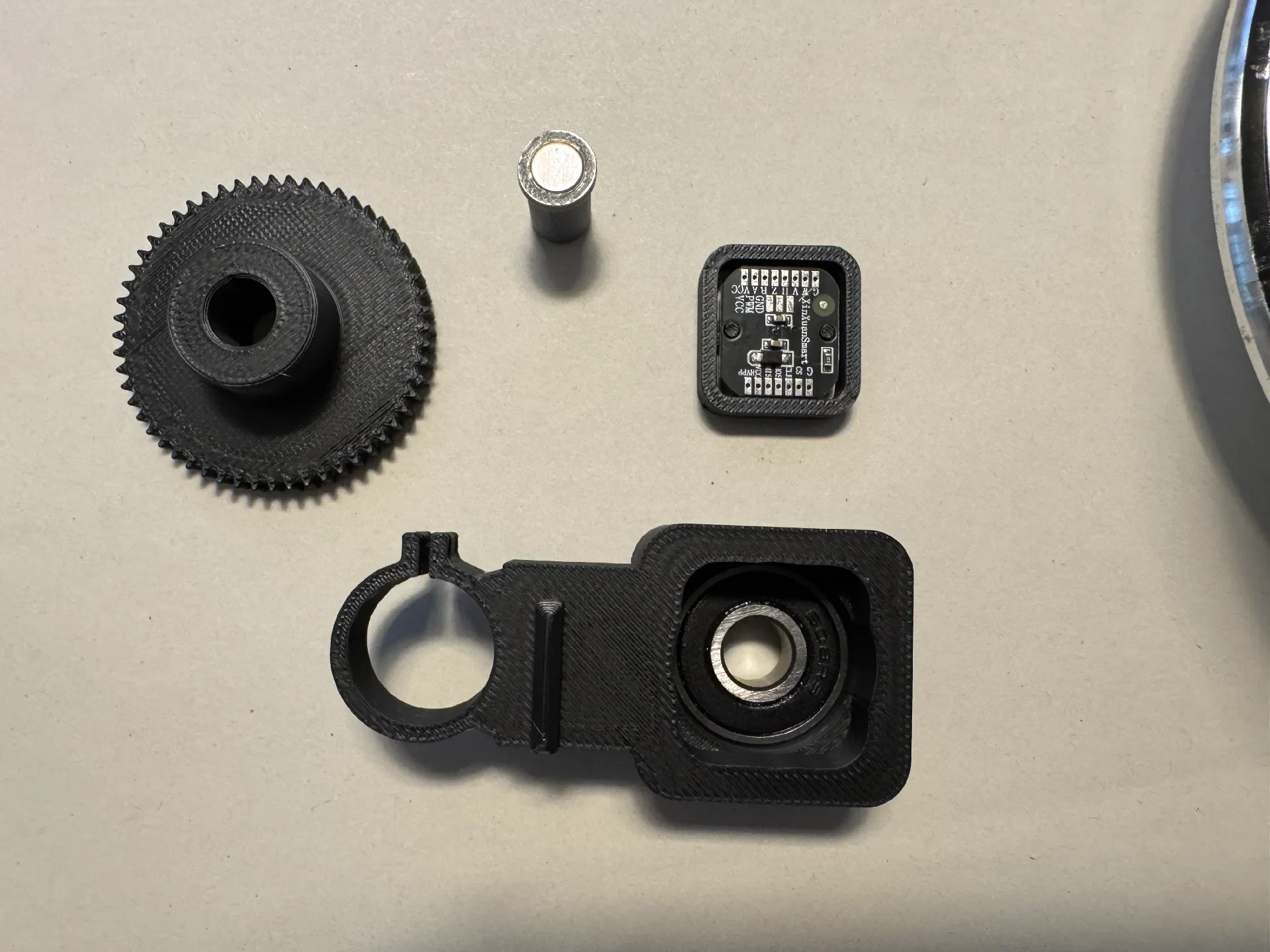

Вставьте подшипник в корпус держателя энкодера.

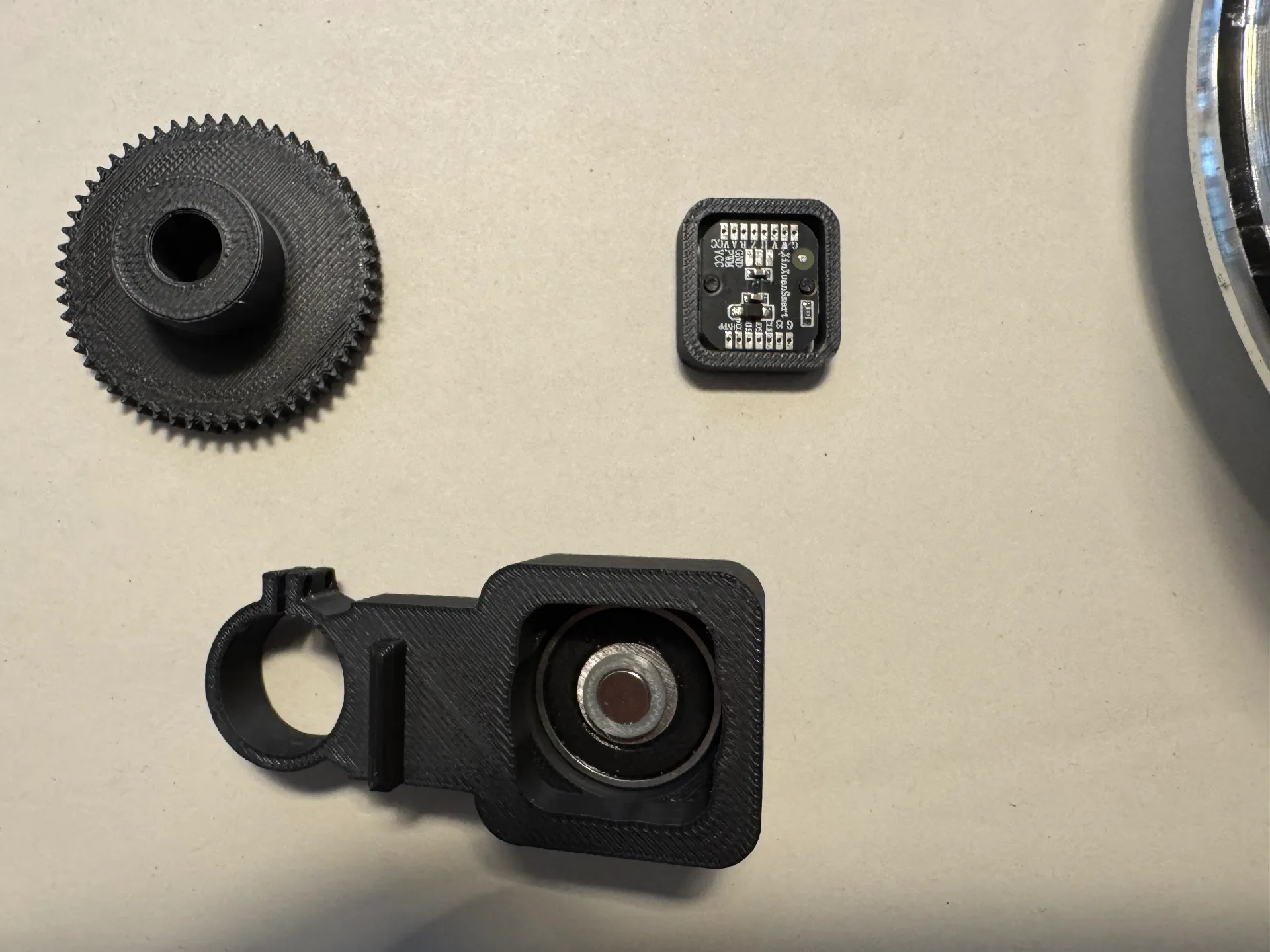

Вставьте магнит в магнитодержатель.

Магнит должен сидеть на одном уровне.

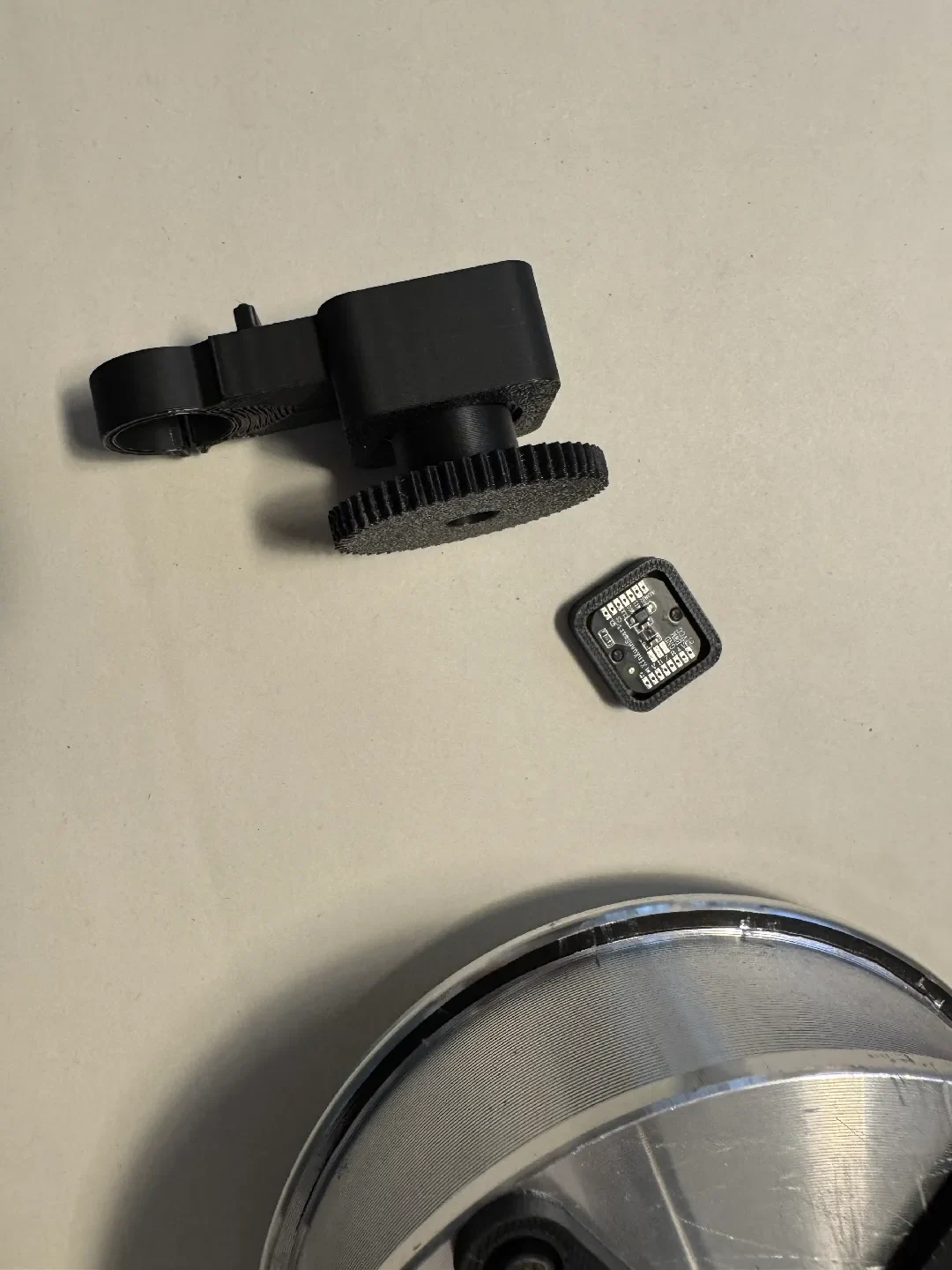

Вставьте энкодер в держатель MT6835.

Пропустите держатель магнита через подшипник и соедините его вал с креплением энкодера 56t-40 мм.

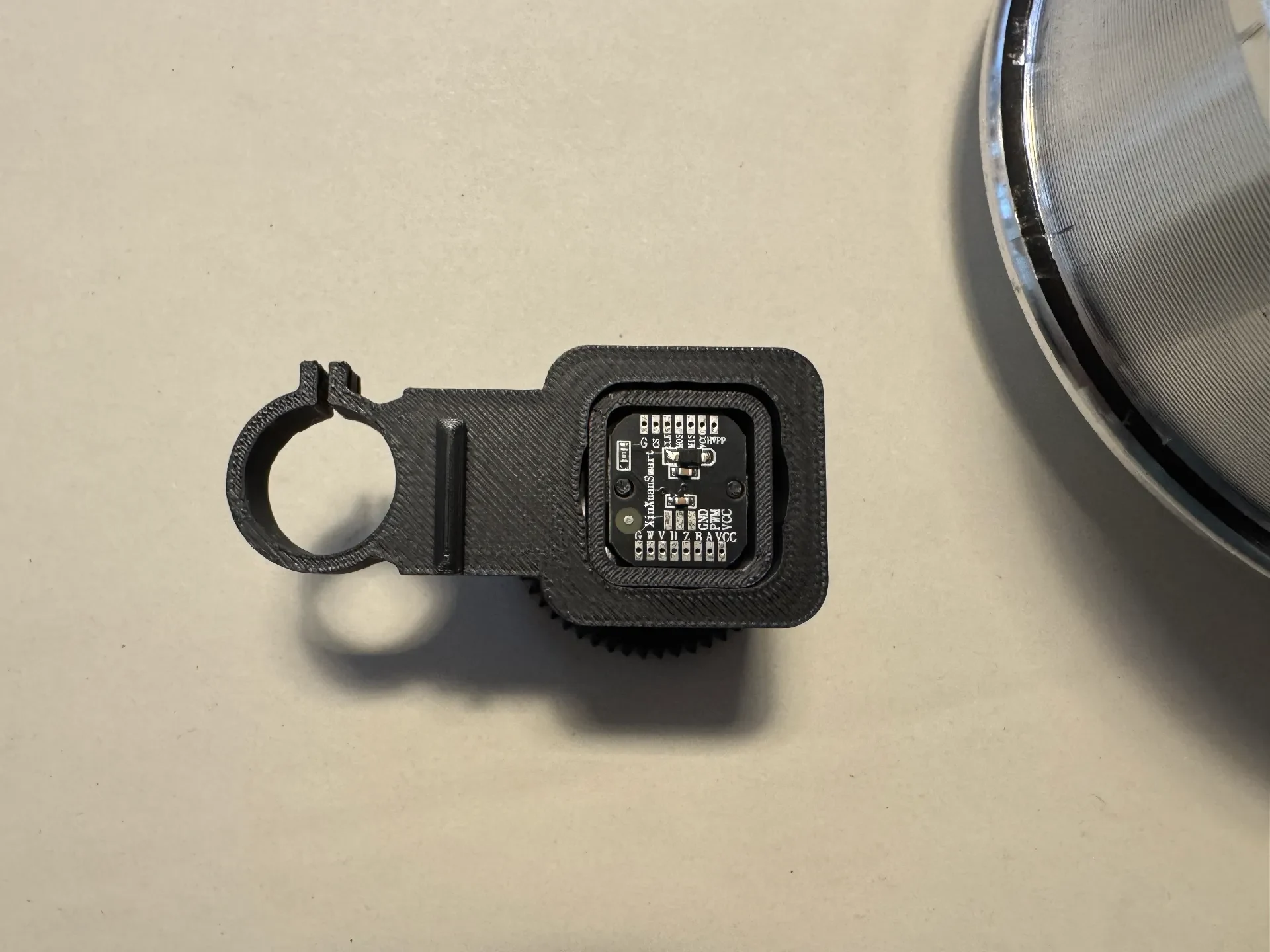

Прикрепите держатель MT6835 к корпусу держателя энкодера.

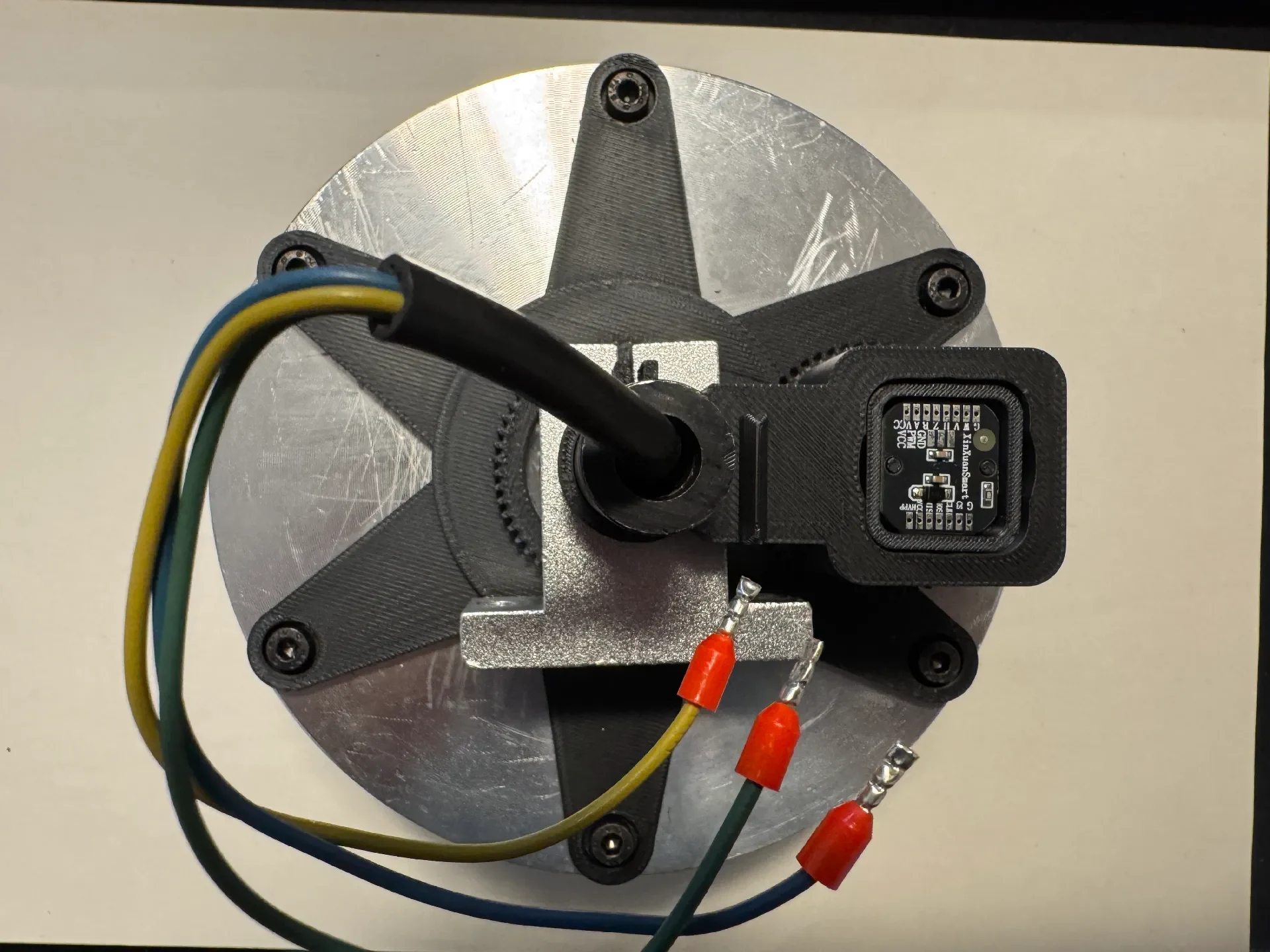

Установите первый SK16.

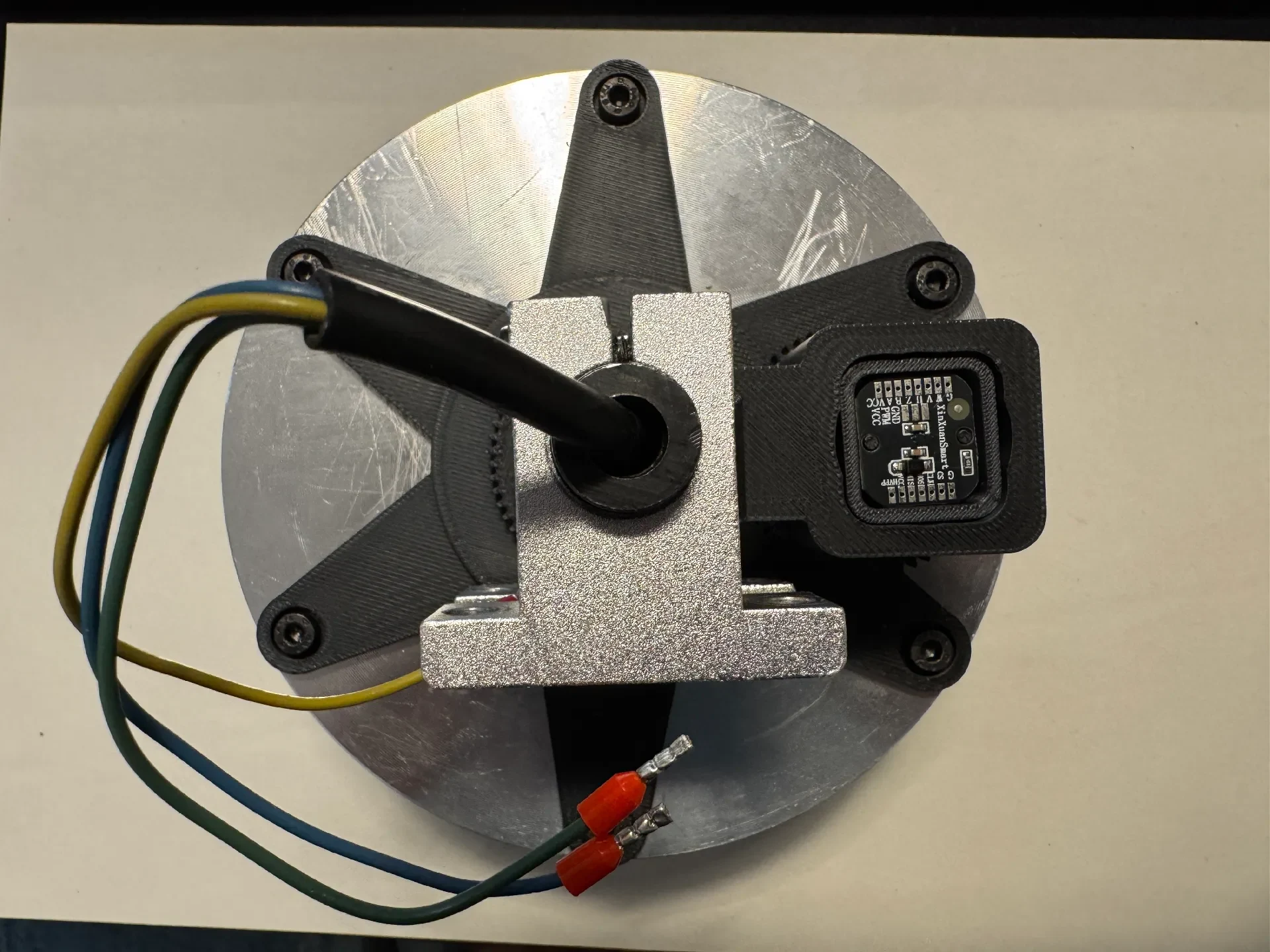

Установите узел отверстиями для винтов вверх и закрепите его с помощью двух винтов M3 и гаек.

Установите второй SK16.
