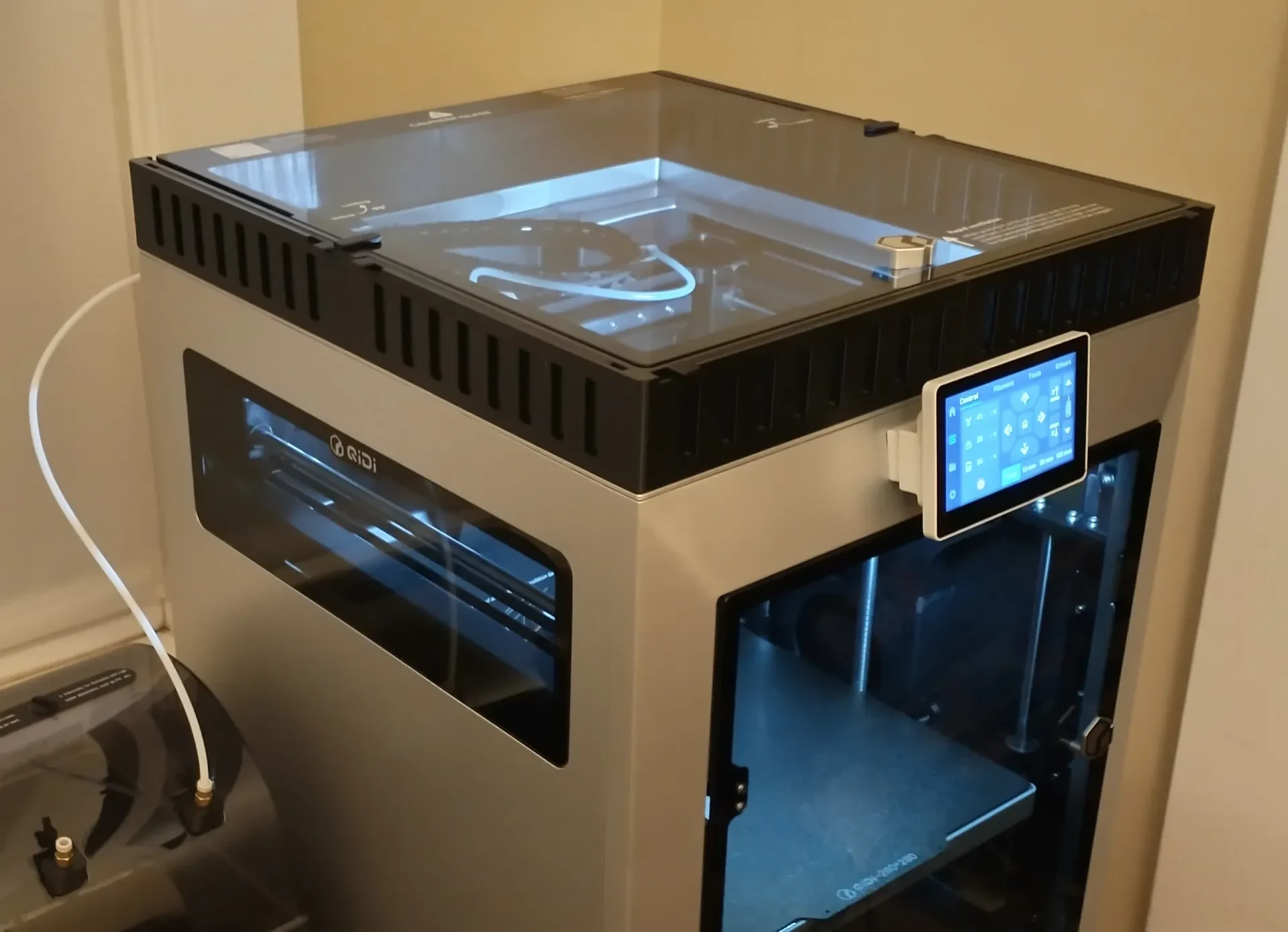

Немного выше Qidi Q2 Riser
Проблема с Qidi Q2 заключается в том, что внутренняя трубка из ПТФЭ трется о нижнюю часть стеклянной крышки. Хуже того, он царапает головки винтов, удерживающих ручку крышки на месте. Распространенное решение — напечатать подступенок для стеклянной крышки.
Исходная версия программы размещена на общедоступном веб-сайте Qidi, созданном «Пользователем QIDI». Он был загружен в Printables (здесь) компанией Studio 507. Он имеет регулируемые перегородки ��ля вентиляции (охлаждения) камеры в случае нитей с низким стеклованием, таких как PLA, PETG и TPU. Он отлично сидит, отлично выглядит, а допуски модели отличные.
Но даже с этим стояком трубка из ПТФЭ терлась о стеклянную крышку. Особенно после того, как я установил этот (невероятно полезный) зажим из ПТФЭ от LittleApollo! Поэтому я решил сделать подступенок еще выше. Я увеличил высоту с 33 мм до ~50 мм. Кроме того, расположение вентиляционных отверстий показалось мне немного низким, поэтому я переместил их вверх, к центральной линии.
Я напечатал свой во втором квартале с помощью нити Qidi PETG Basic и с помощью Orca Slicer. Напечатано с профилем «Стандарт 0,20 мм». ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, что нужно распечатать два разных файла! Они оба необходимы для комплектного стояка. Всего потребовалось около 210 метров нити.
Стандартные профили хороши, но я нашел улучшения, используя следующие изменения:
Скорость: скорость внешней стены от 200 мм/с до 100 м/с.
Скорость: отключено «Замедлить движение по изогнутому периметру».
Поддержка: включена поддержка «Нормальный (авто)».
Поддержка: включена «Только на рабочей пластине».
Поддержка: «Угол рисунка» от 0 до 45 градусов.
Поддержка: «Зазор первого слоя опоры/объекта» от 0,2 мм до 0,4 мм.
Другое: Тип полей: Без полей.
Я также нарисовал зону отчуждения опор под навесами типа «ласточкин хвост».
Все эти настройки заключены в прилагаемые файлы .3mf! Если вы предпочитаете сделать это самостоятельно, я также включил стандартные файлы .stl.
Пояснения к этим пунктам для интересующихся:
Уменьшены VFA (волнистые линии) на внешних поверхностях. Это была довольно тонкая разница. Если бы я лучше настроил свой принтер, это, вероятно, не имело бы значения.
Этот параметр вызывает всевозможные проблемы с тем, как Orca обрабатывает выступы и мосты. Мне всегда нравилось, когда он выключен.
Нужна поддержка! :)
… но перемычки в верхней части вентиляционных отверстий прекрасно печатаются без поддержек, так что это хороший способ предотвратить их печать.
Я не уверен, почему по умолчанию это значение равно нулю, но 45 градусов гарантируют, что нижний слой модели пересекает интерфейс моста, а не прилипает к нему по всей длине.
Мой нижний интерфейс поддержки переходил в нижний слой моей модели, так что это давало немного больше места. Я изменил эту настройку и №5 (угол узора) одновременно. Вполне возможно, что с изменением №5 разрыв будет работать нормально.
Никакие поля не нужны.
Выступы прекрасно печатаются без поддержки, и это избавило меня от необходимости вытаскивать вспомогательный материал из пазов.
Наконец, я бы рекомендовал не использовать PLA, если вы собираетесь в будущем печатать с использованием других типов нити. PLA не способен выдерживать более высокие температуры в камере, необходимые для печати большинства других типов...
Спасибо за чтение! В общем, это отличное дополнение к моему новому Q2 :)
