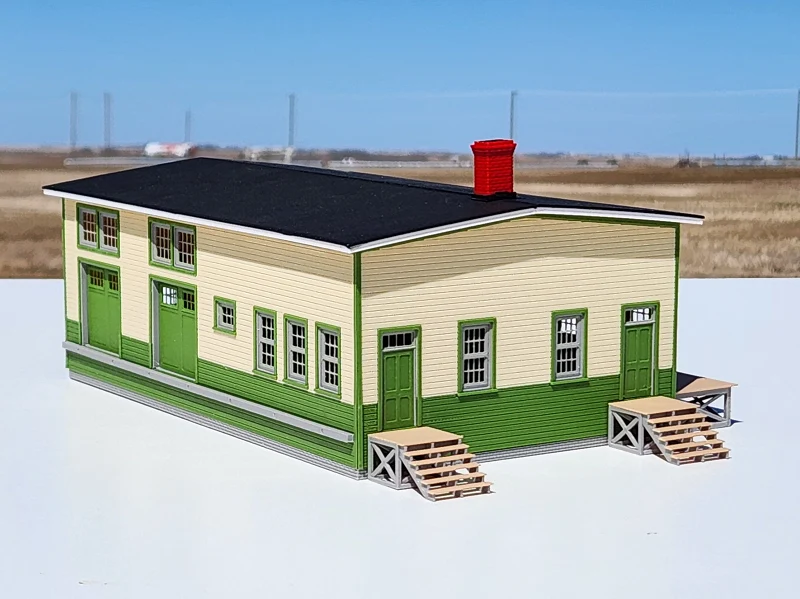

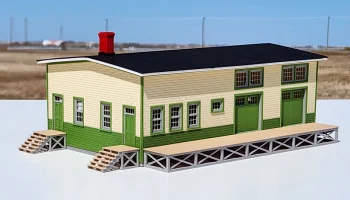

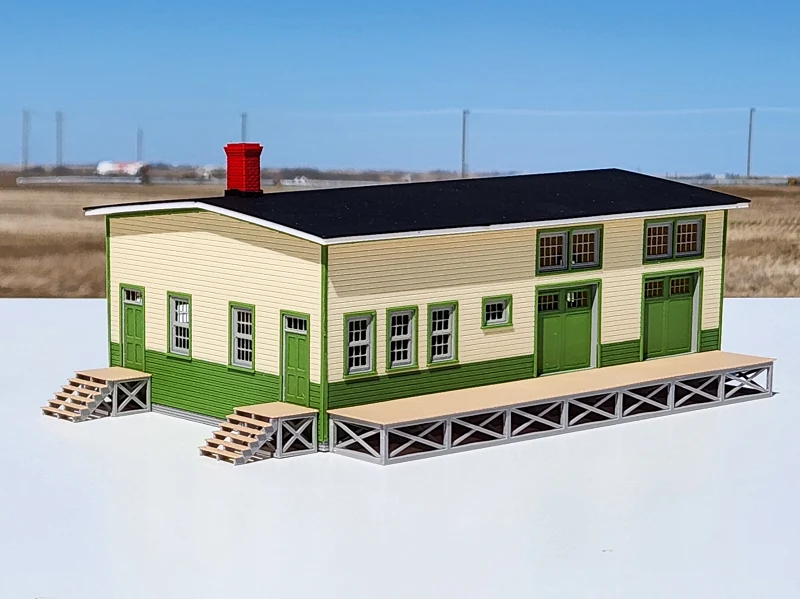

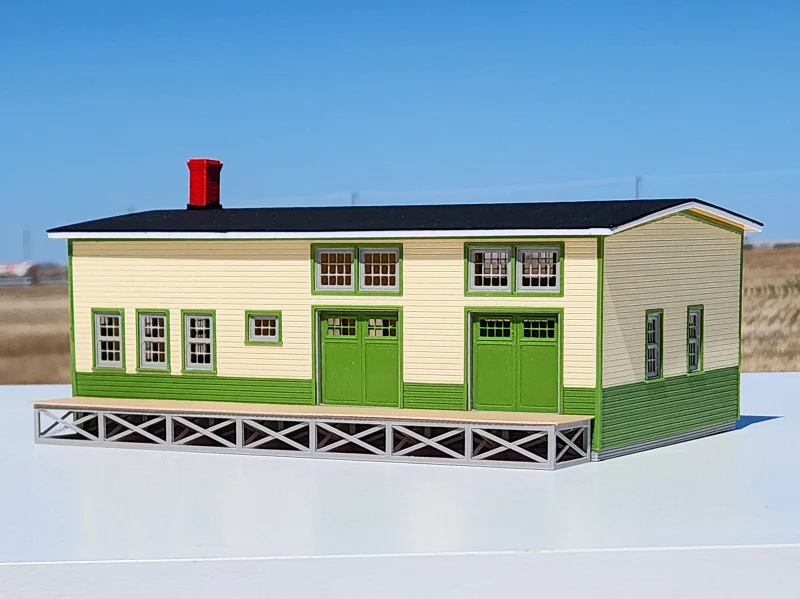

Грузовой навес масштаба HO

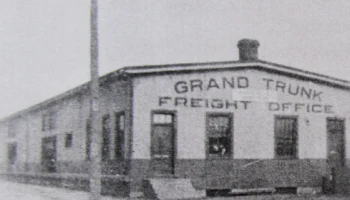

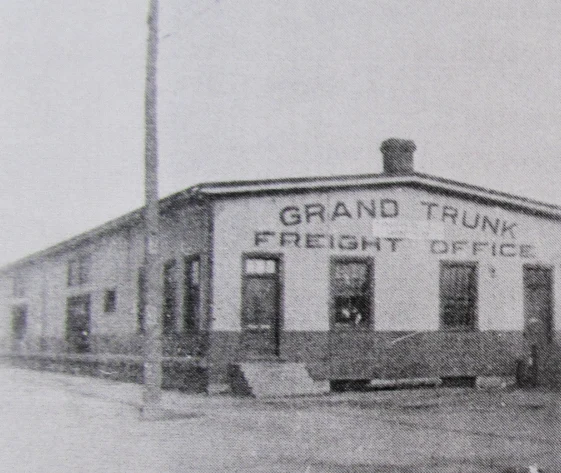

Прототип имел длину 300 футов, что соответствует 41 дюйму (1051 мм) в масштабе HO, поэтому я выбрал ключевые элементы из сарая и создал модель, детали которой поместятся на печатную платформу размером 220 × 220 мм.

Детали разделены для удобства окраски или печати отдельными цветами.

В комплект входят два комплекта стеновых деталей. Используйте «верхнюю» и «нижнюю» части, чтобы распечатать стены разными цветами, чтобы получить двухцветную цветовую схему, обычную для железнодорожных зданий. Если вы хотите напечатать стены как отдельные детали, используйте «цельные» детали.

В комплект входят две детали фундамента. Моего кирпичного фундамента на прототипе нет, но кирпичные фундаменты мне просто очень нравятся. Используйте «простую» основу, чтобы лучше представить простую юбку из доски, которая, вероятно, была в прототипе.

Крышу следует отделывать предпочитаемым вами кровельным материалом с бумажной печатью, например, черепицей или толем.

Печать слоями толщиной 0,1 мм с помощью экструдера толщиной 0,2 мм.

Распечатайте по 1 экземпляру каждого, если не указано иное.

Обшивка дымохода:

chimney_flashing_built-in-support.stl — печатает очень чисто с минимальной очисткой поддержки
chimney_flashing_part-only.stl — распечатайте этот файл, если хотите поэкспериментировать с собственными опорами

Загрузка дока:

dock_crossbrace.stl — распечатать 16
doc_frame_back_face.stl — распечатать 2
doc_frame_front_face.stl -print 2
Dock_planks.stl
Truck_bumper.stl

Двухсекционные двери и дверные коробки для печати разными цветами:

Door_entrance_door.stl — распечатать 2
Door_entrance_frame.stl — распечатать 2
Door_freight_door.stl — распечатать 4
Door_freight_frame.stl — распечатать 4

Цельные двери и дверные коробки для печати в один цвет:

Door_entrance_one-piece.stl — для печати коробки и двери как одной детали; распечатать 2
Door_freight_one-piece.stl — распечатать 4

Подъезды и ступени:

лестница_сборка_jig.stl
лестница_front_frame.stl — распечатать 2
лестница_porch_planks.stl — распечатать 2
лестница_rear_frame.stl — распечатать 2
лестница_side_frame.stl — распечатать 4
лестница_step_planks.stl — распечатать 10
лестница_stringer.stl печать 6
лестницы_solid.stl — дополнительные сплошные ступени; распечатать 2

Отделка дверей, окон и стен:

trip_door_entrance.stl — распечатать 2
Trim_door_freight.stl — распечатать 4
trip_wall_end.stl — распечатать 2
trip_wall_side.stl — распечатать 2
trip_window_double.stl — распечатать 4
trip_window_end.stl — распечатать 4
trip_window_side.stl — распечатать 6
trip_window_small.stl — распечатать 2

Двери и окна:

window_double.stl — распечатать 4
window_end.stl — распечатать 4
window_side.stl — распечатать 6
window_small.stl — распечатать 2

Печать слоями толщиной 0,1 мм с помощью экструдера толщиной 0,4 мм.

Распечатайте по 1 экземпляру каждого, если не указано иное.

Двухкомпонентные стены для печати разными цветами:

wall_front_bottom.stl
wall_front_top.stl
wall_left_bottom.stl
wall_left_top.stl
wall_rear_bottom.stl
wall_rear_top.stl
wall_right_bottom.stl
wall_right_top.stl

Цельные стены для печати в один цвет:

wall_front_one-piece.stl
wall_left_one-piece.stl
wall_rear_one-piece.stl
wall_right_one-piece.stl

Дымоход:

дымоход.stl

Фонд:

Foundation_brick.stl — кирпичный фундамент
Foundation_plain.stl — простой фундамент

Крыша:

крыша.stl — распечатать 2
soffit.stl — печать 2

Сборка
Распечатайте детали и удалите вспомогательный материал с облицовки дымохода.

Соберите верх и низ стены.

Прикрепите обшивку стены, двери и окна к стенам.

Соберите стены, используя небольшой угольник для выравнивания углов.

Установите двери и окна.

Застеклите окна предпочитаемым вами материалом для остекления.

Установите собранные стены на фундамент.

Установите софит в углубления на половинках крыши.

Прикрепите полови��ки крыши к стенам.

Вставьте дымоход в облицовку дымохода и приклейте дымоход к крыше.

Соберите длинные рамы погрузочной платформы. Приклейте один dock_frame_back_face.stl и один dock_frame_front_face.stl друг к другу. Повторите то же самое для второй рамы погрузочной платформы.

Соберите поперечины погрузочной платформы. Склейте две части dock_crossbrace.stl ��руг к другу. Повторите, чтобы создать 8 поперечных распорок.

Соберите раму погрузочной платформы. Установите собранные поперечины в установочные выемки на задней части одной из собранных длинных рам,
