Полностью печатный калибр для метания керамики......

ОБНОВЛЕНИЕ: у некоторых людей были проблемы со слабыми винтами, поэтому я загрузил новые файлы для винтов, предназначенные для печати горизонтально, чтобы линии слоев были более прочными. Большинство принтеров могут нормально печатать обычными винтами, но если они кажутся слабыми, распечатайте версии Strong. _______________________________________

Бросайте одинаковые детали с помощью этого калибра для метания керамики, полностью распечатанного на 3D-принтере!

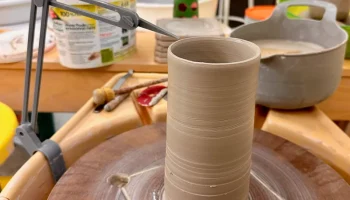

Прикрепите этот инструмент к ободу подставки для колес и затяните все винты (напечатанные на 3D-принтере!), чтобы зафиксировать датчик на месте. Затем вы можете перевернуть кончик вверх, чтобы бросить деталь, и перевернуть его вниз, чтобы проверить размер. Чрезвычайно регулируемый для деталей всех размеров и форм.

Инструкции по печати:

Распечатайте все части в соответствии с ориентацией STL, опоры не требуются. Я рекомендую высоту слоя от 15 до 20 мм. Любой процент заполнения подойдет. PLA или PETG отлично подойдут.

Я рекомендую печатать детали калибра с 3 или 4 стенками, чтобы сделать их более жесткими.

Необходимое количество штук:

2X GaugeArmBolt
1X все остальные части
Необязательно: если вам нужна дополнит��льная высота или гибкость, есть файл GaugeArm_Optional, который можно распечатать и добавить посередине. Если вы распечатаете это, вам нужно будет распечатать дополнительные GaugeArmNut и GaugeArmBolt.
Необязательно: если вы печатаете более прочные болты, напечатайте также 2 большие шайбы.

Болты должны работать на принтерах, если они подобраны по размерам (все гайки и болты идеально подходят к моим MK4). Од��ако, если вашему принтеру обычно требуются более жесткие допуски, я также загрузил болты, которые подходят немного слабее. Распечатайте их вместо обычных файлов.

Инструкции по сборке:
Затяните болт GaugeBase в GaugeBase.
Вставьте круг на GaugeArm1 в круг на GaugeBase. Закрепите GaugeArm1 на основании, вкрутив болт GaugeArm1 в GaugeArm1.
Совместите GaugeArm2 с GaugeArm1. Убедитесь, что после использования инструмента выступ на GaugeArm2 окажется внизу.
Вставьте GaugeArmNut в канал GaugeArm2. Вставьте второй болт GaugeArmBolt через GaugeArm2, чтобы вкрутить его в GaugeArmNut. Оба болта GaugeArmBolt должны находиться на одной стороне инструмента.
Вставьте наконечник GaugeTip в отверстие на GaugeArm2. Убедите��ь, что наконечник GaugeTip находится на стороне GaugeArm2 с выступом, чтобы при его использовании наконечник останавливался на выступе.
Вверните болт GaugeTipBolt в противоположную сторону GaugeTip.

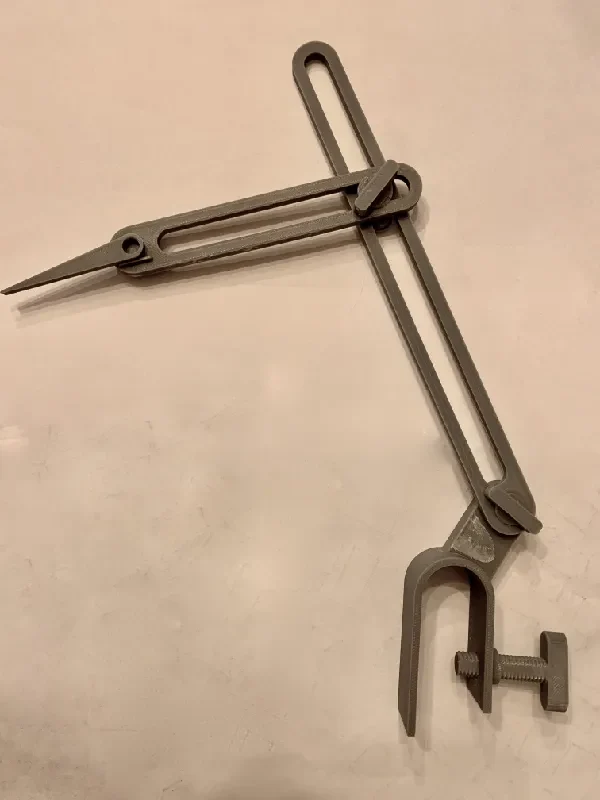

На фото полностью собранная деталь. При сборке убедитесь, что выступ на GaugeArm2 находится вдоль нижней части рычага, а не сверху.

Используя манометр:

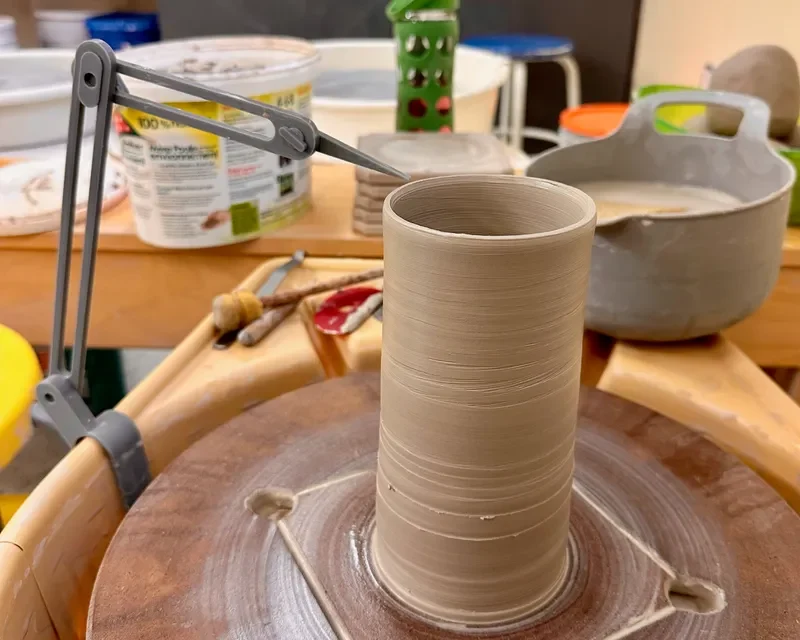

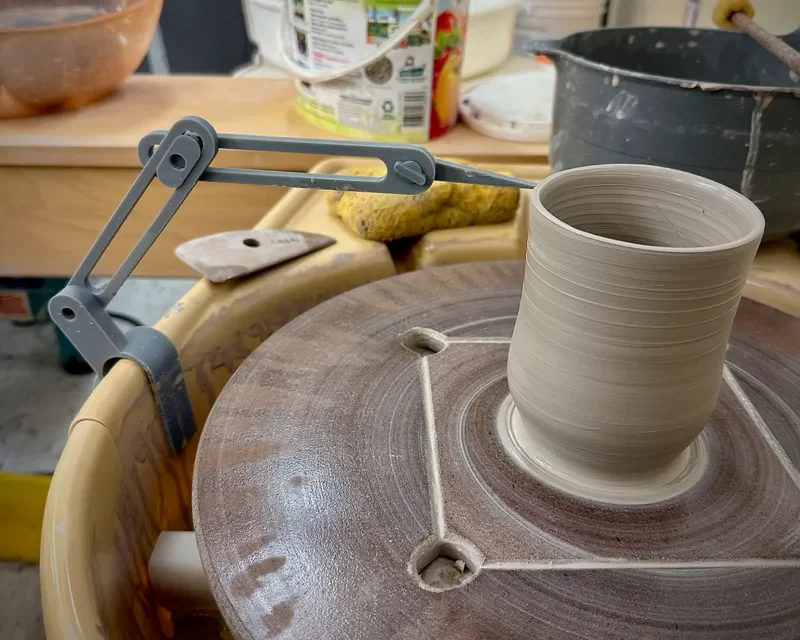

Ваш манометр готов к работе! Теперь просто поместите основание датчика на край поддона для колес и затяните болт GaugeBaseBolt, пока датчик не зафиксируется. Отрегулируйте все винты, чтобы получить кончик на необходимую высоту, затем вы можете переворачивать кончик вверх и вниз, чтобы проверить размер изделия.

Удачных бросков!
