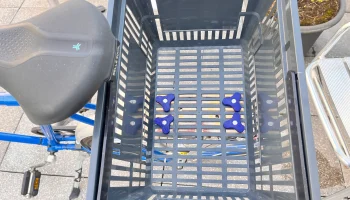

Параметрическая ручка для метрических шестигранных гаек и...

Deutsche Beschreibung: siehe unten

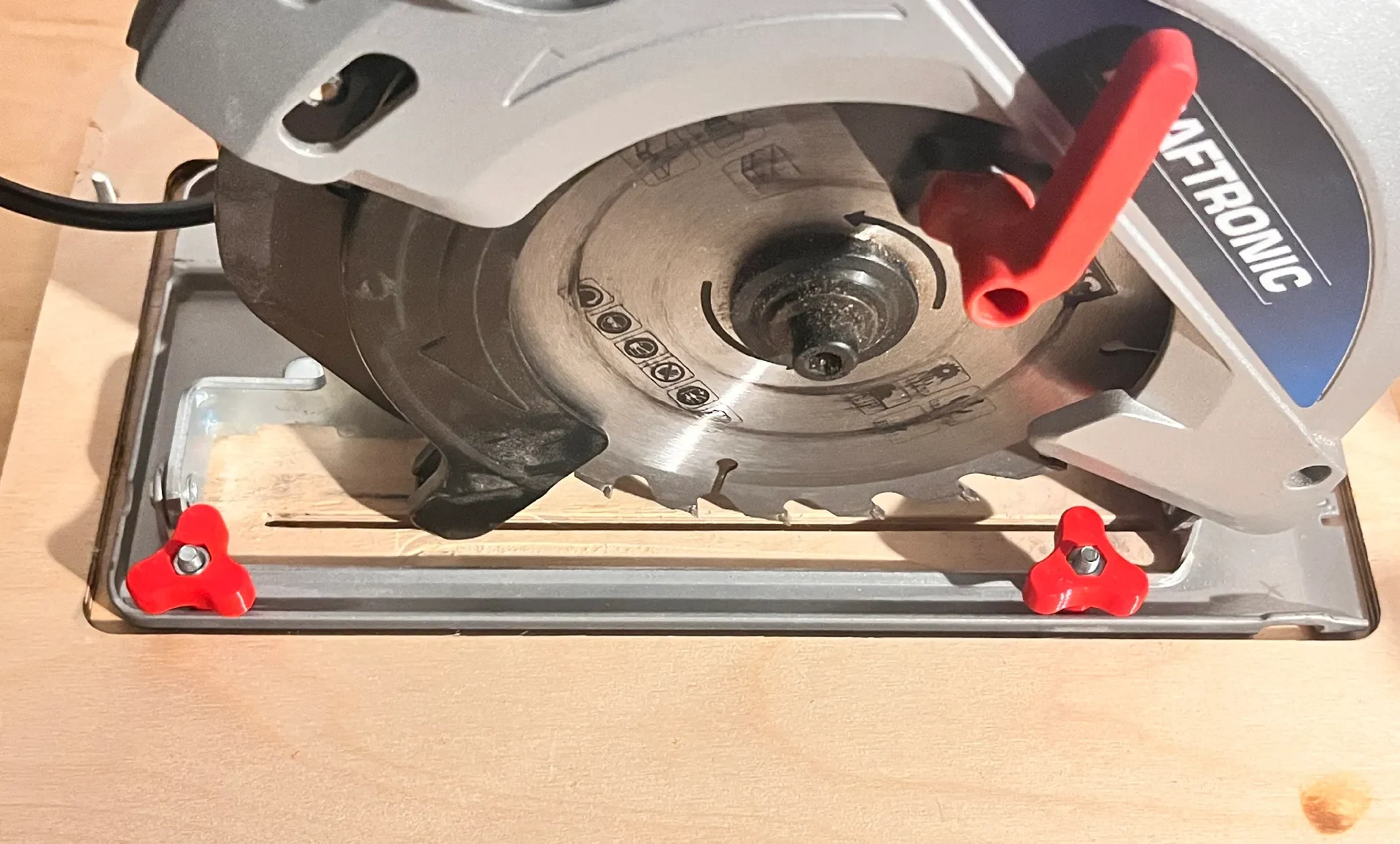

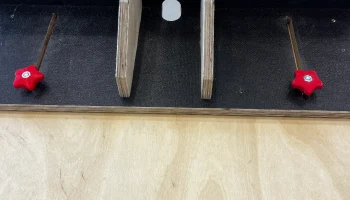

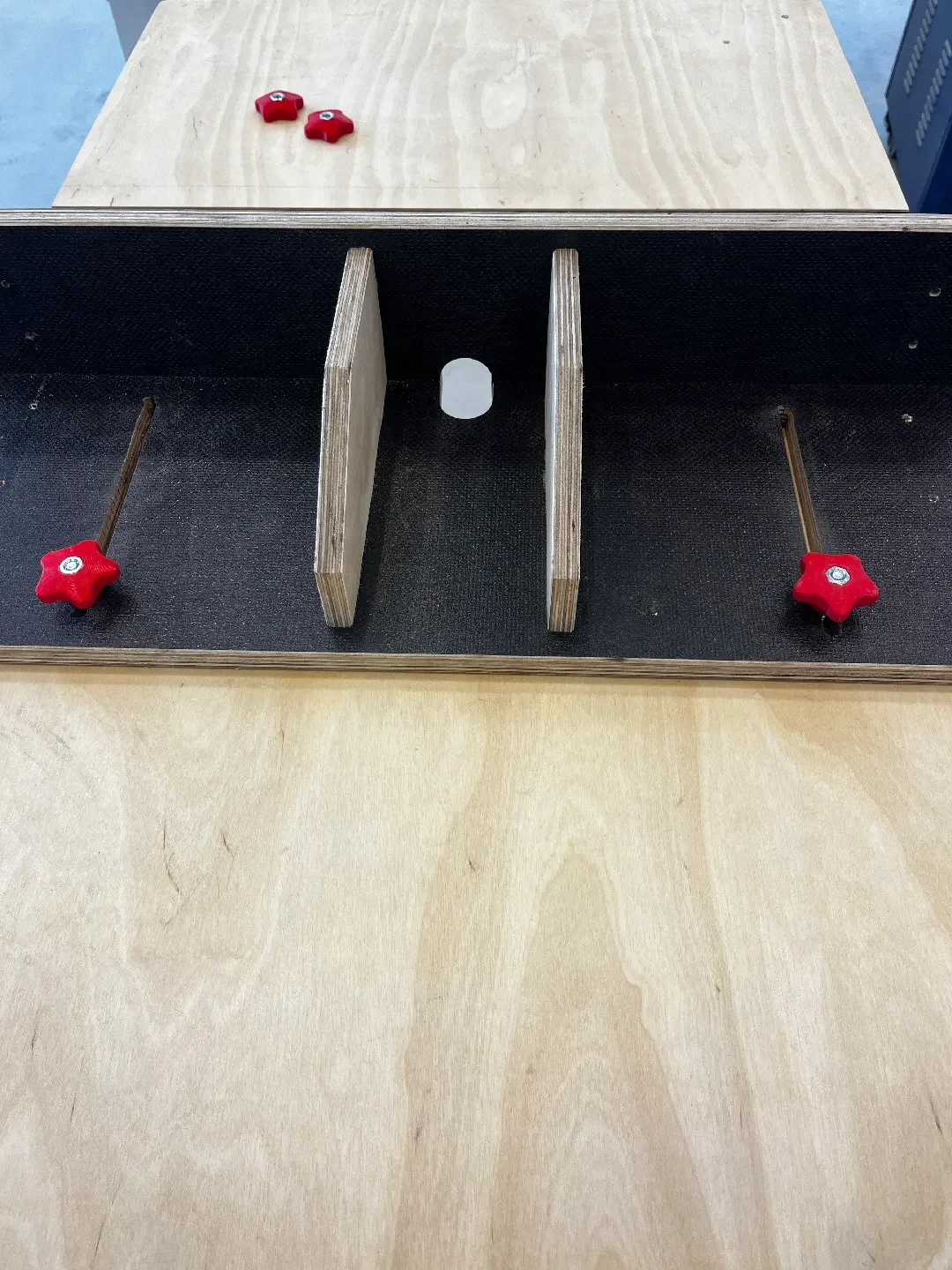

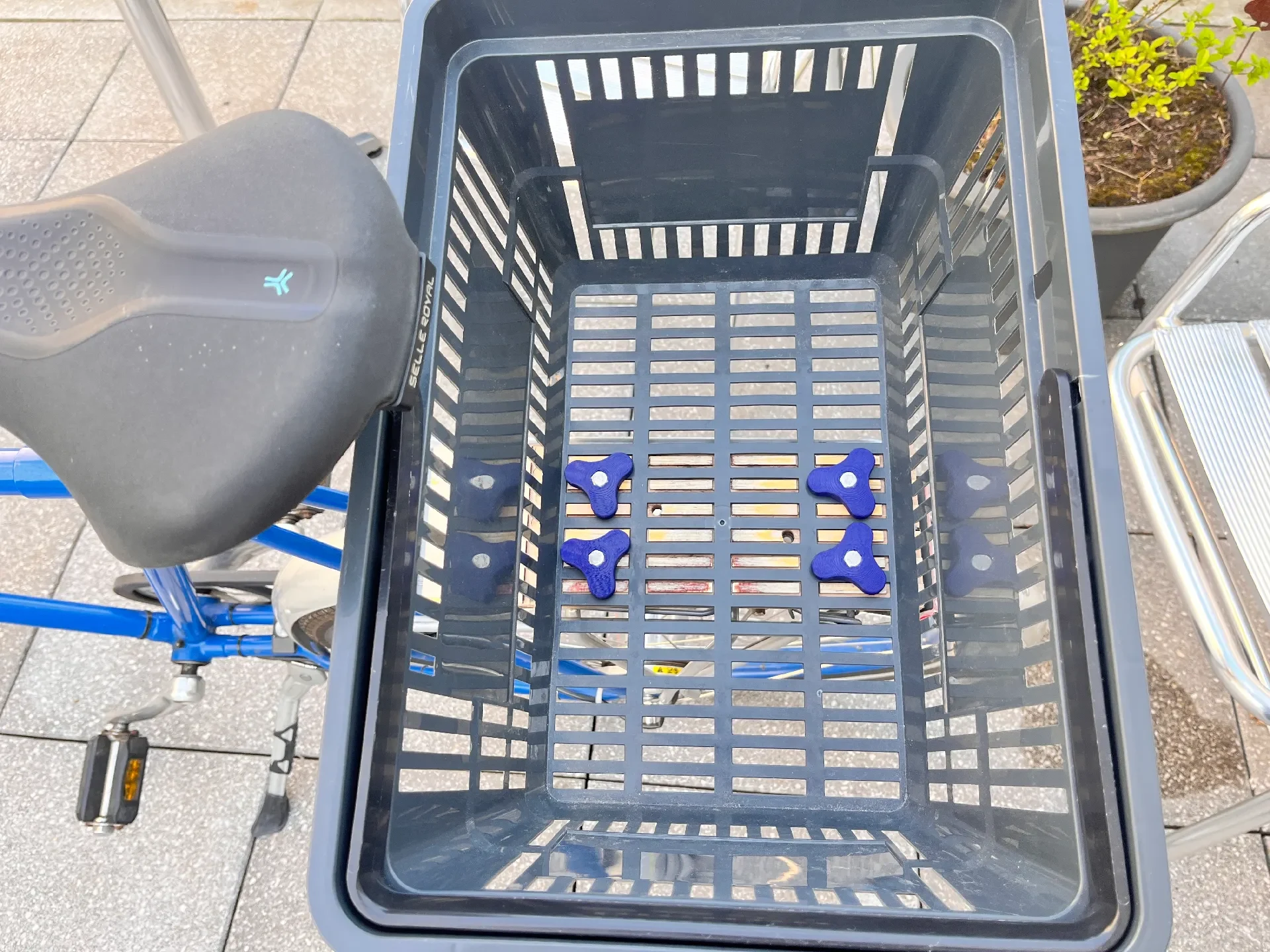

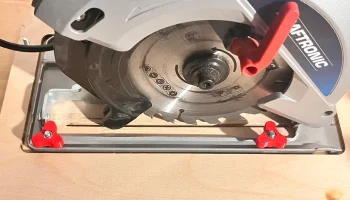

Я использую ручки, чтобы прикреплять к своему рабочему столу такие вещи, как фрезерные ограждения. Наверняка есть масса других вариантов использования.

Дайте мне знать в комментариях, если вам нужны другие размеры (например, диаметры).

Обновления
2025-11-11
добавлена переменная HUB_DIAMETER_OVERRIDE в настройщик. Это позволяет свободно указывать диаметр ступицы и игнорировать расчетное значение. Когда я недавно сделал довольно маленькие ручки, я понял, что должен быть способ сделать ступицы намного меньше.
добавлена ​​переменная HUB_HEIGHT_OVERRIDE в настройщик. Это позволяет свободно указывать высоту ступицы и игнорировать расчетное значение.
2025-06-06
повернул вырез для шестигранной головки винта на 30 градусов для лучшей толщины стенки, как было предложено @e5150.
2025-01-25
исправлена ошибка при установке SIZE на «свободный»
2025-01-19
Добавлен М3
Исправлены недостающие размеры в Настройщике.
17.01.2025

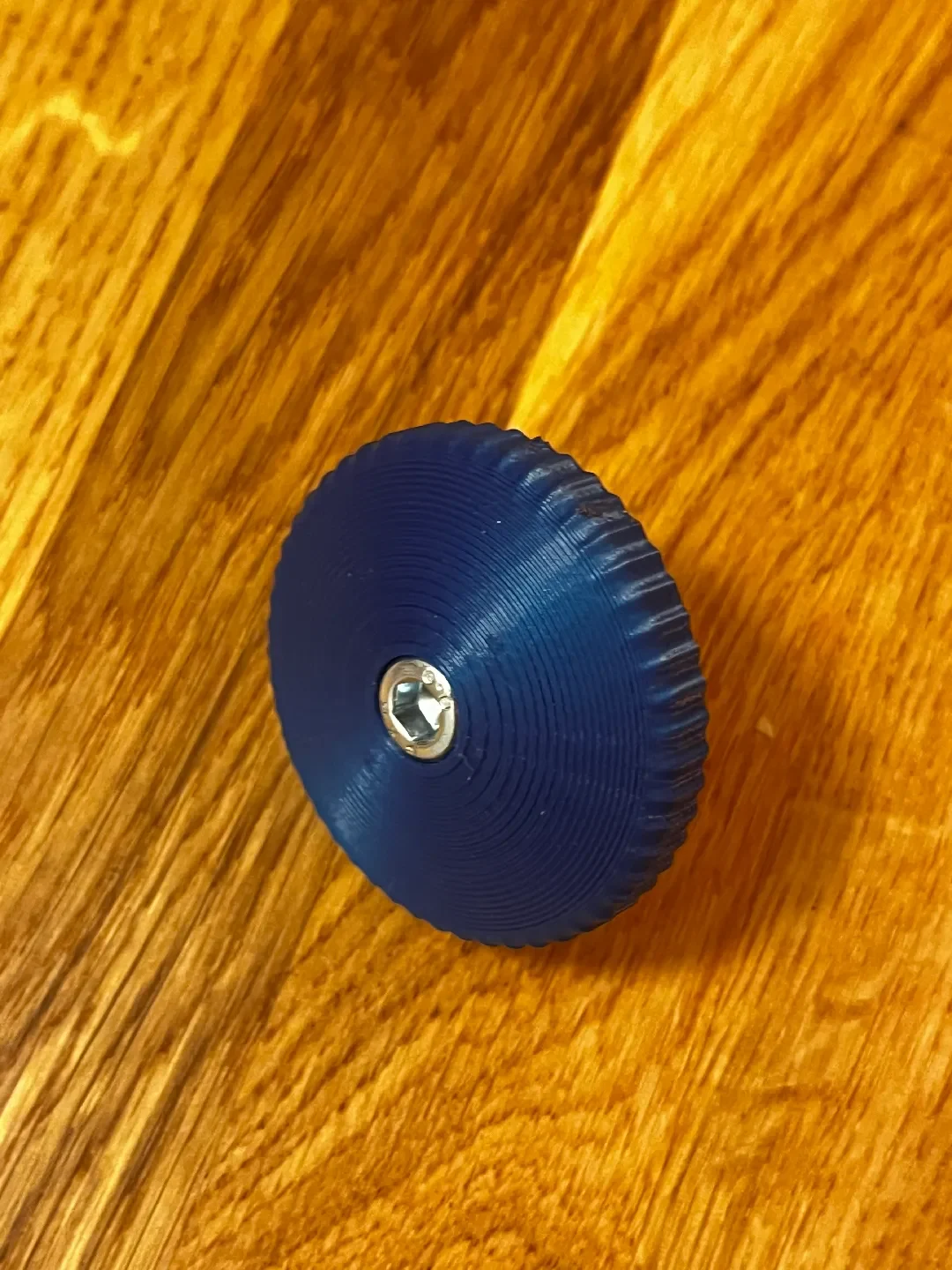

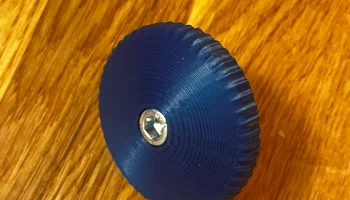

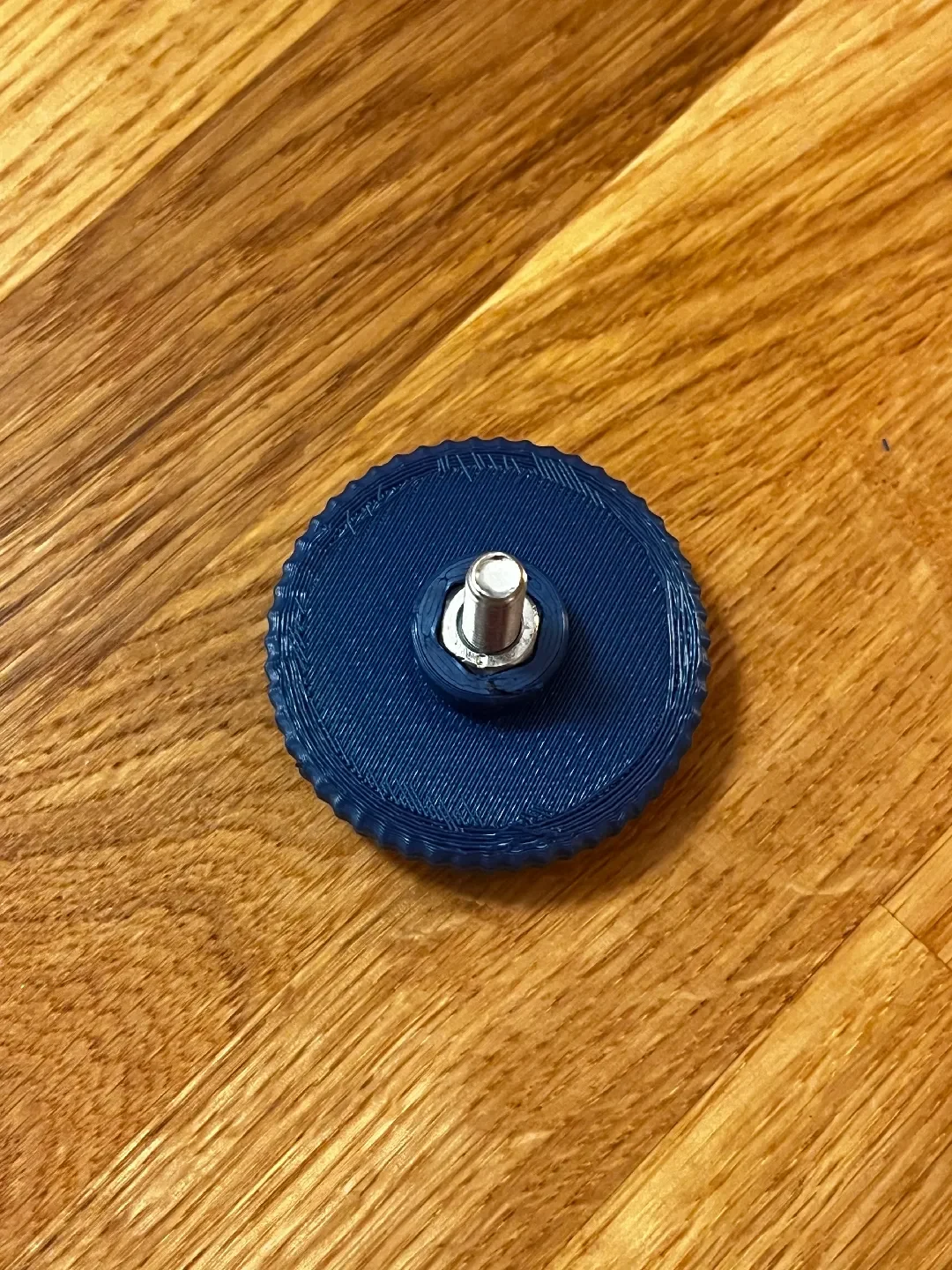

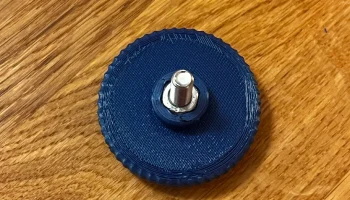

Добавлены ручки с накаткой.
Добавлены новые версии для M4, M5, M6, M8, M10, M12, M14, M16.
Совершенно новый алгоритм создания фигур на чистой математике.
Скорость рендеринга ручек с закругленной вершиной увеличена примерно в 500 раз (примерно с 7 минут до менее одной секунды).
Размер файла .stl уменьшен примерно в 2-5 раз.
2024-12-28
добавлена поддержка представления OpenSCAD Customizer.
2024-12-22
вырез под гайку в ступице крепления слишком низкий, заменили файлы .stl ступиц крепления
добавлена поддержка винтов с внутренним шестигранником

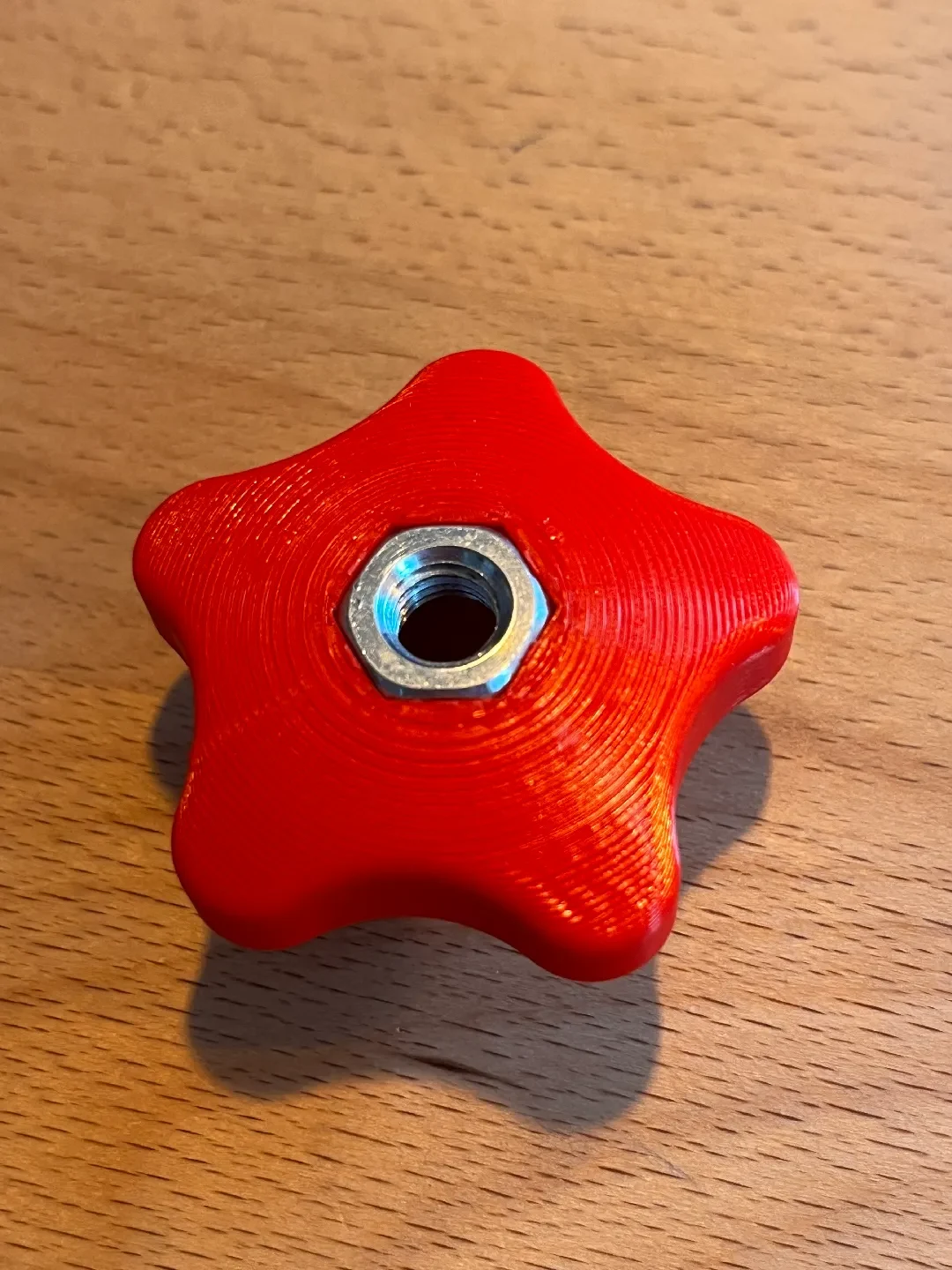

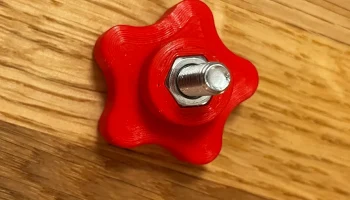

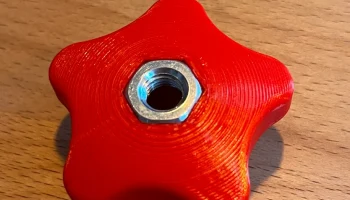

Все ручки изготовлены для винтов с шестигранной головкой ISO 4017/DIN 933, винтов с внутренним шестигранником ISO 4762/DIN 912 и шестигранных гаек ISO 4032/DIN 934. Другие размеры, а также ручки для обычных в США винтов и гаек могут быть изготовлены путем индивидуальной настройки (см. раздел «Индивидуальная настройка» ниже). Можно создать разные версии:

ручка со ступицей
ручка без ступицы

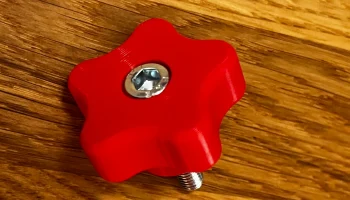

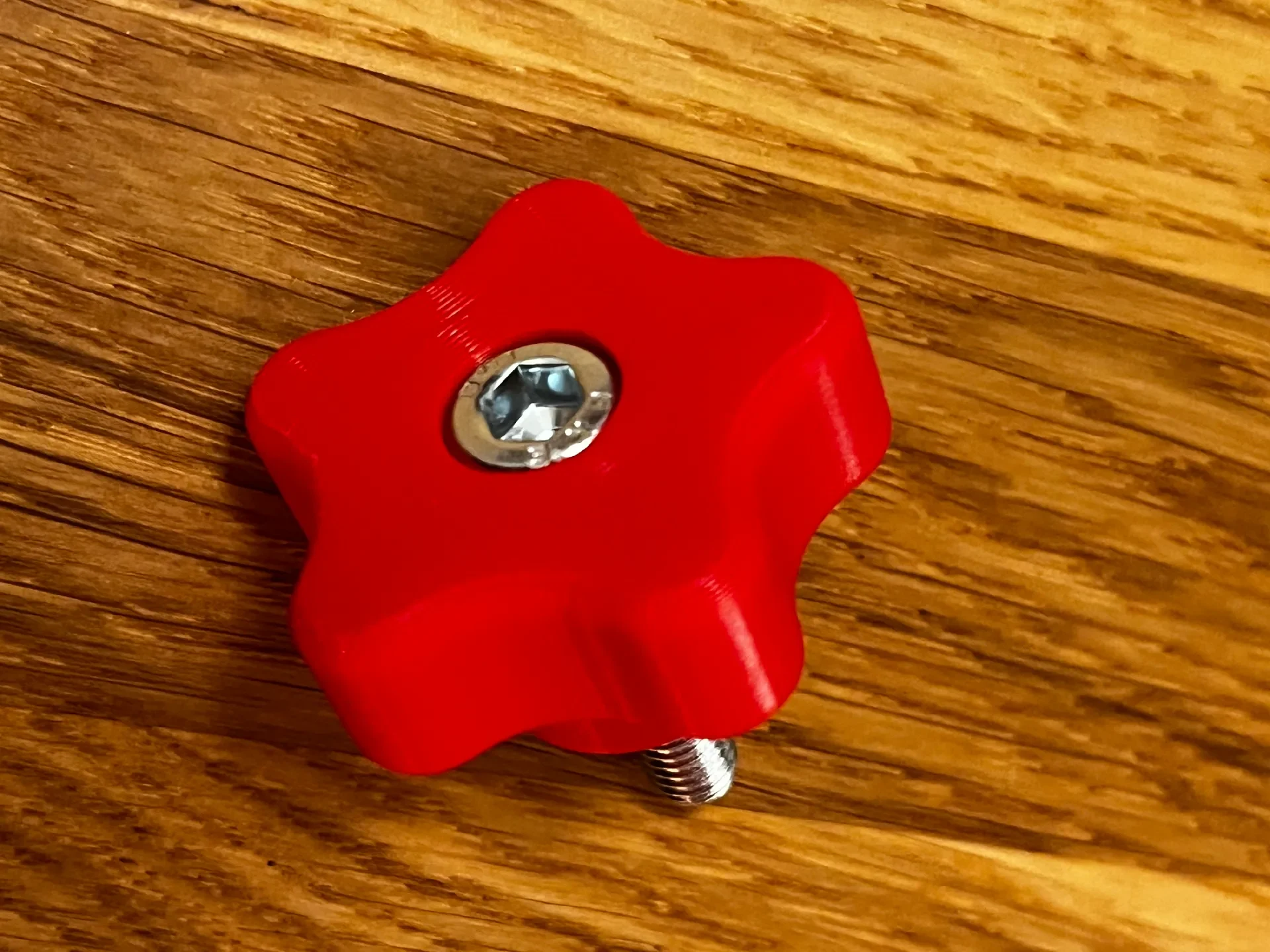

ручка для винта с внутренним шестигранником с крепежной втулкой

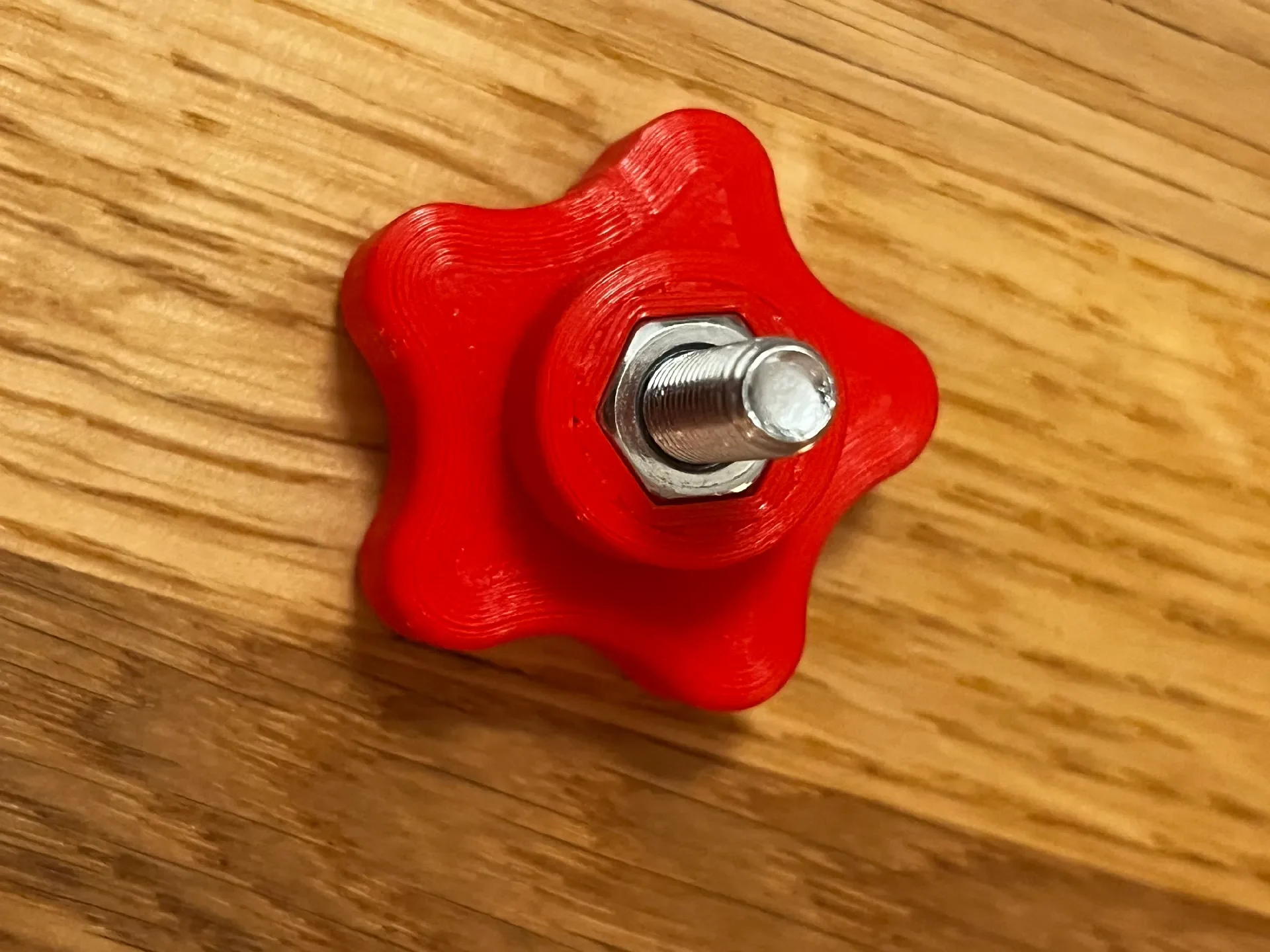

фиксирующая ступица с вырезом под гайку. Крепежную втулку можно использовать в качестве контргайки для ручек без втулки (при использовании винтов с шестигранной головкой). Я использую суперклей между ручкой и ступицей, чтобы сделать очень устойчивые ручки с винтами. Используйте вторую контргайку, чтобы затянуть ступицу, снимите вторую контргайку после набора суперклея.

Я сделал версии с 5, 7 и 51 рычагами для размеров M3, M4, M5, M6, M8, M10, M12, M14, M16. Размеры взяты из таблиц ISO/DIN. Вы можете изменить их в файле OpenSCAD, если они не соответствуют вашим потребностям. Также можно изменить количество рычагов, глубину и ширину выемок, радиус краев, размер ступицы и радиус самой ручки.

Если кто-то предоставит мне таблицы ASME B18.2.1, B18.2.2 и B18.3, я могу создать версии для США и загрузить их здесь.

Головки винтов и гайки должны быть затянуты и их можно зажать тисками. В версии с шестигранным винтом контргайку можно втянуть в проставку, затянув винт шестигранным клю��ом.

Кастомизация

Вы можете использовать представление «Настройщик» в OpenSCAD (Окно -> Настройщик) для создания собственных ручек. Вы также можете изменить дополнительные переменные в исходном коде в соответствии с вашими потребностями.

Если вы хотите создать другие размеры или ручки для обычных (британских) винтов и гаек США, выберите «свободный» в качестве РАЗМЕРА в представлении OpenSCAD Customizer (вкладка «Параметры») и установите размеры на вкладке «Размеры» в соответствии с вашими потребностями. Не забудьте установить значения в миллиметрах (дюйм * 25,4).

Если вы создаете свои собственные ручки с помощью файлов OpenSCAD, обязательно используйте серверную часть коллектора для рендеринга (Параметры -> Расширенные -> 3D-рендеринг -> Серверная часть -> Многообразие). Если ваша версия OpenSCAD не имеет этой опции, загрузите последний снимок разработки.

3D-печать

В зависимости от ваших требований к качеству и стабильности вы можете печатать с различными настройками. Обычно я использую такую конфигурацию:

Принтер: Пруса MK4

Высота слоя: 0,2 мм

Периметр: 2 мм или более везде.

Заполнение: 50% гироид.

Поддержка: необходима для ручек со втулками

немецкий

Я знаю Sterngriffe, Rändelschrauben und Rändelmuttern, um Dinge an meiner Werkbank zu fixieren wie z. Б. Фрезаншляге. Я знаю, что это unzählige weitere Anwendungsfälle gibt.

Расскажите об этом в комментариях
