Модульный стекируемый отсек для жестких дисков с объедини...

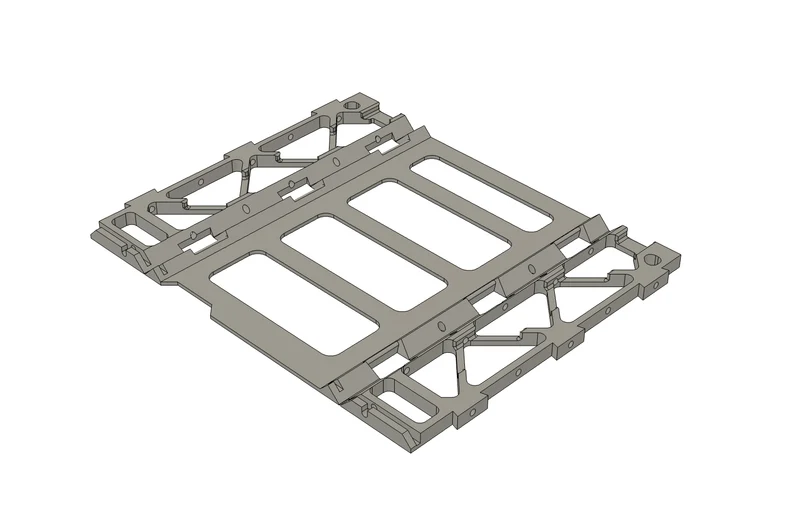

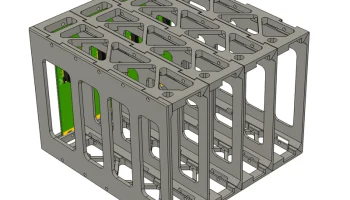

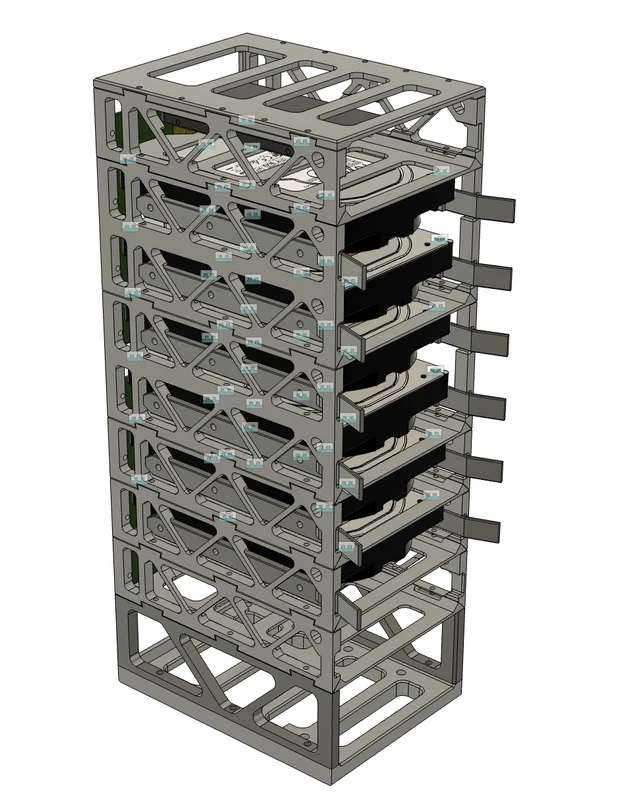

Эта конструкция представляет собой модульную систему стоек для жестких дисков, которая позволяет выполнять плоскую печать и может быть собрана в любое количество дисков по вашему желанию. Я также разработал объединительную плату, позволяющую осуществлять горячую замену дисков и выходов на разъем SFF-8087, чтобы уменьшить сложность кабеля.

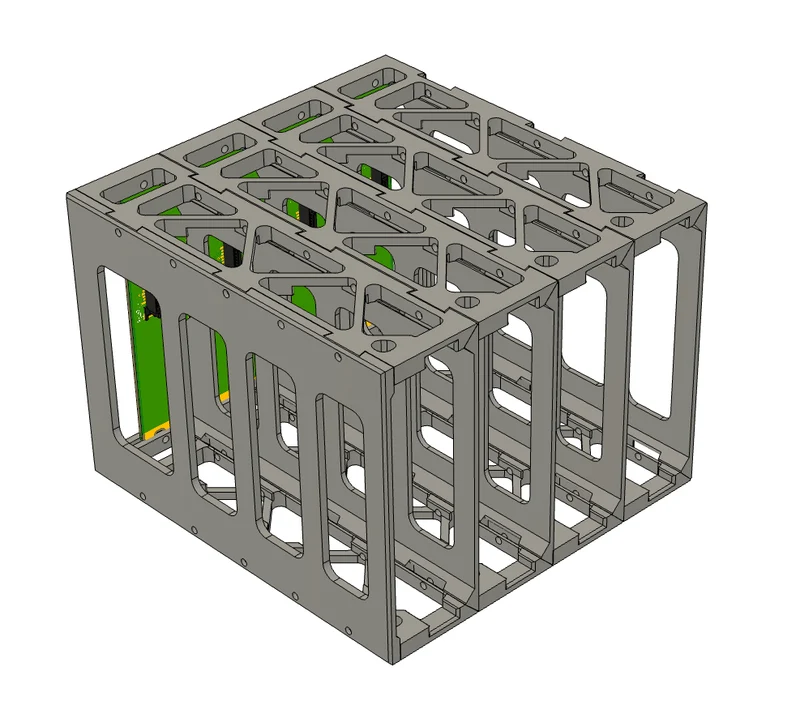

Я использовал эту конструкцию отсека для жестких дисков во всех своих проектах ПК NAS, но изначально он был спроектирован как стойка для корпуса-переходника Powermac G5. Супермодульная, довольно прочная конструкция, собирается с помощью винтов 6/32x3/8 дюйма.

Между дисками достаточно места, чтобы обеспечить приличный поток воздуха через клетку, а для самих дисков можно использовать готовые направляющие, которых много на Amazon и AliExpress.

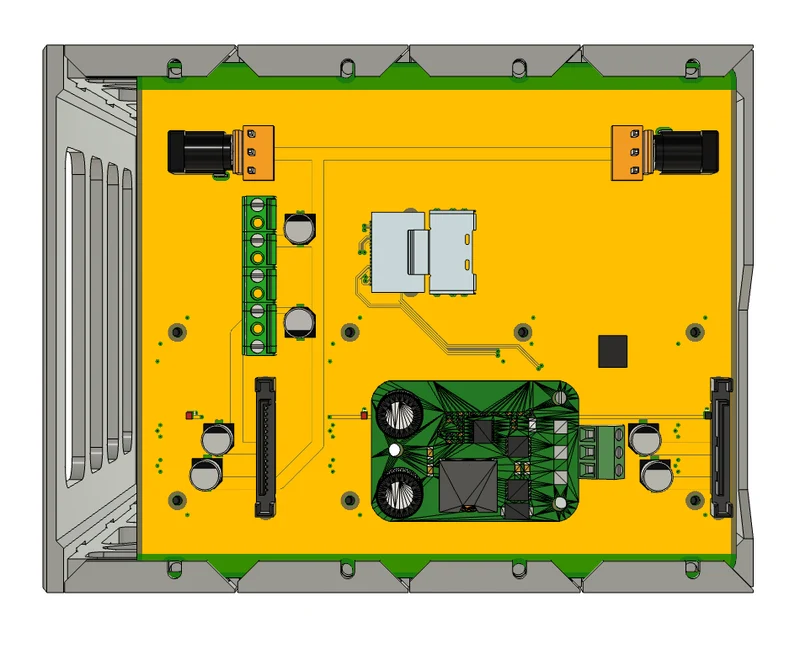

Обновленная объединительная плата V2 предназначена для работы со многими различными конфигурациями входной мощности. Имеется пара стандартных раз��емов питания SATA, разъем с винтовыми клеммами с поднимающимся зажимом, разъемы JST-XH и стандартные цилиндрические разъемы постоянного тока. Не все входы питания поддерживают линии 3,3 В и 5 В, требуемые стандартом SATA, поэтому я добавил место для ввинчивания и подключения готового импульсного преобразователя постоянного тока мощностью 25 Вт и 5 В, чтобы эту объединительную плату можно было использовать для конфигураций с одним источником питания.

Кроме того, во многих приводах серверов и систем наблюдения реализован вход питания 3,3 В в качестве сигнала отключения, поэтому, хотя эта шина проложена на объединительной плате, она остается отключенной и может быть подключена с помощью перемычки на задней стороне платы с помощью капли припоя.

Объединительная плата V2.0 совместима как с HBA, так и с SATA Breakout.

Размеры:

40x119x165 мм (каждый привод)

Расстояние между приводами 37,75 мм
