Оригинальный настольный экструдер для нити MK3 от ARTME 3...

Внимание:

Эти файлы предназначены для версии MK3. Пожалуйста, проверьте, какое у вас оборудование!
Пожалуйста, прочтите данную инструкцию полностью и внимательно. Эти требования необходимо соблюдать, иначе работа экструдера может быть нарушена.

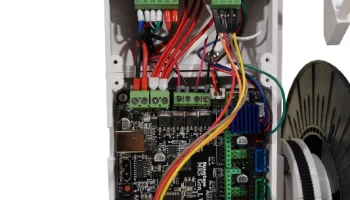

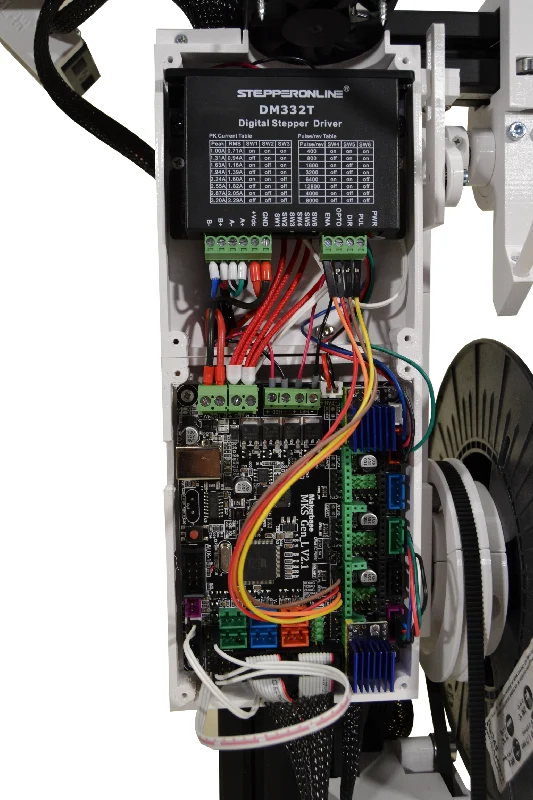

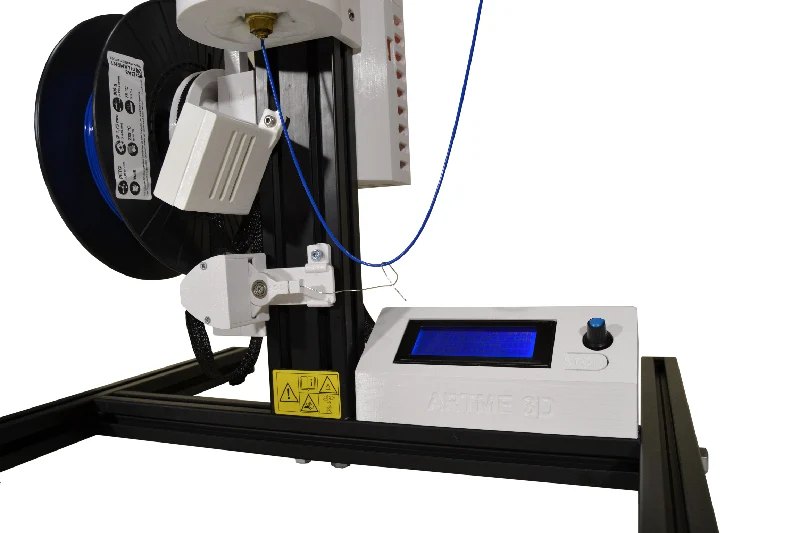

Оригинальный настольный экструдер для нити MK3 представляет собой коммерчески сертифицированный полный комплект от ARTME 3D® Home — ARTME 3D (artme-3d.de). В комплект поставки входят все необходимые компоненты, включая блок питания с вилкой, соответствующей конкретной стране, и многоязычный блок управления. Только детали, напечатанные на 3D-принтере, необходимо распечатать самостоятельно. Отличие от предыдущих моделей от MK1 до MK2.5 заключается, главным образом, в доработке всех деталей с учетом безопасности продукции и сертификации CE. Кроме того, были немно��о переработаны редуктор, нагревательный элемент и шнеки экструдера.

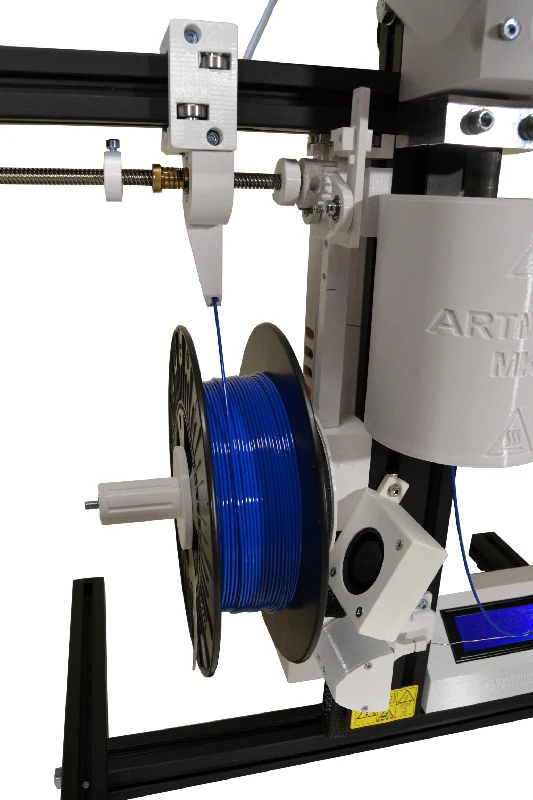

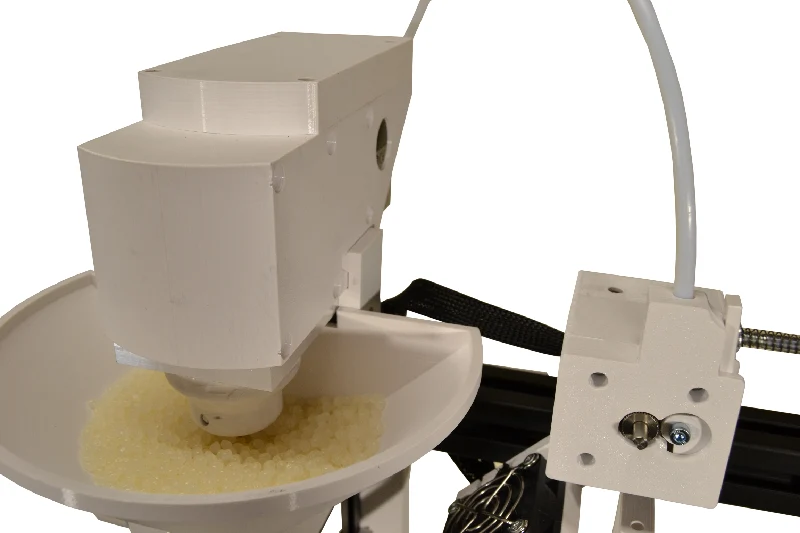

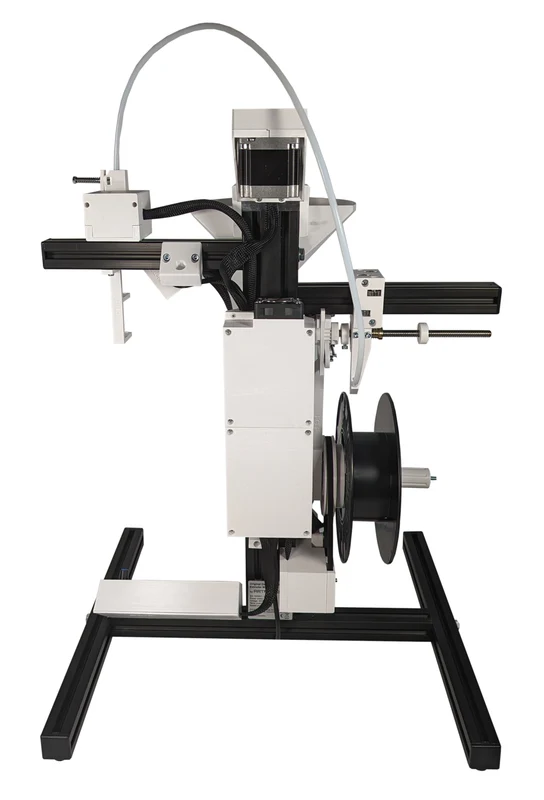

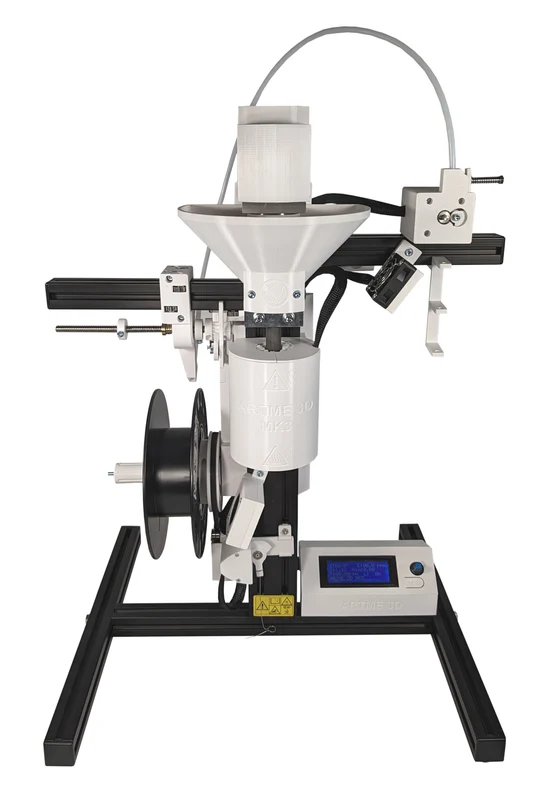

MK3 — это пластиковый экструдер невероятно маленького, но мощного дизайна для производства нитей для 3D-принтеров диаметром 1,75 мм и 2,85 мм. Экструдер работает с шнеком экструдера из нержавеющей стали с зоной сжатия. Это позволяет экструдеру перерабатывать имеющиеся в продаже пластиковые гранулы, а также измельчать отходы 3D-принтеров. Полученная нить наматывается непосредственно на катушку. И все это при занимаемой площади всего 486 мм в ширину и 406 мм в глубину.

Требования к принтеру:

Детали предназначены только для печати FDM. Качество печати и точность размеров должны быть хорошими. Принтер должен быть хорошо выровнен, а оси должны находиться под прямым углом друг к другу. Z-образный шов должен быть хорошего качества и не должен образовывать дырок и выступов на поверхности деталей, в противном случае функциональность деталей может ухудшиться и потребуется обширная доработка. Размер печатной платформы принтера должен быть не менее 200x200 мм.

Найдите файлы печати:

Все детали, напечатанные на 3D-принтере, имеют уникальное обозначение в виде комбинации букв. Первые две заглавные буквы обозначают группу детали. Например: две начальные буквы компонента ED-B происходят от английского слова «Привод Экструдера». Разбивку деталей «Привода экструдера» можно найти в списке деталей, напечатанных на 3D-принтере, внизу этой страницы.

Печатный материал:

Я рекомендую печатать следующие компоненты из PETG из-за необходимой тепловой нагрузки и гибкости:

ЭД-А + ЭД-Б
ИН-А, ИН-Б, ИН-С
ГЭ-А + ГЭ-Б + ГЭ-Ф + ГЭ-Г

Остальное можно распечатать PLA. Однако я рекомендую печатать все детали из PETG, поскольку он не такой хрупкий, как PLA, и детали с меньшей вероятностью сломаются под нагрузкой.

Выбор цвета:

Выбор цвета за вами. Деталь SO-D должна быть напечатана белым цветом (непрозрачным, а не полупрозрачным), чтобы выполнять свою функцию, но эта деталь входит в комплект.

Время печати и требования к материалам:

Срок печати может занять до нескольких дней. Следует рассчитывать на расход материала примерно от 1,9 до 2 кг.

Настройки принтера для компонентов ED-A + GE-A + GE-B + GE-F + GE-G:

Сопло принтера: 0,4 мм
Высота слоя: 0,2 мм.
Не менее 8 линий стены
Не менее 5 верхних слоев
Не менее 5 нижних слоев
Заполнение не менее 40%

Настройки принтера для компонентов FR-A + FR-B + FR-C + FR-D:

Эти детали служат лишь вспомогательным средством при сборке и не должны выдерживать высокие механические нагрузки. Тем не менее, я рекомендую 3 линии стен и 3 верхних и нижних слоя с заполнением 20%.

Настройки принтера для компонентов GE-J:

Эту часть необходимо распечатать со 100% заполнением (данная часть требуется дважды).

Настройки принтера для остальных деталей:

Сопло принтера: 0,4 мм
Высота слоя: 0,2 мм.
Минимум 5 линий стены
Минимум 4 верхних слоя
Минимум 4 нижних слоя
Заполнение не менее 40%

Выравнивание деталей и опорной конструкции:

Когда вы загружаете файлы STL в слайсер, они уже выровнены, поэтому их можно распечатать без опорной структуры. Есть только две части, требующие опо��ной конструкции: ED-C и SD-B.

Количество компонентов:

Компонент FG-N необходимо распечатать дважды. Компонент GE-E необходимо напечатать 4 раза. Компонент GE-J
