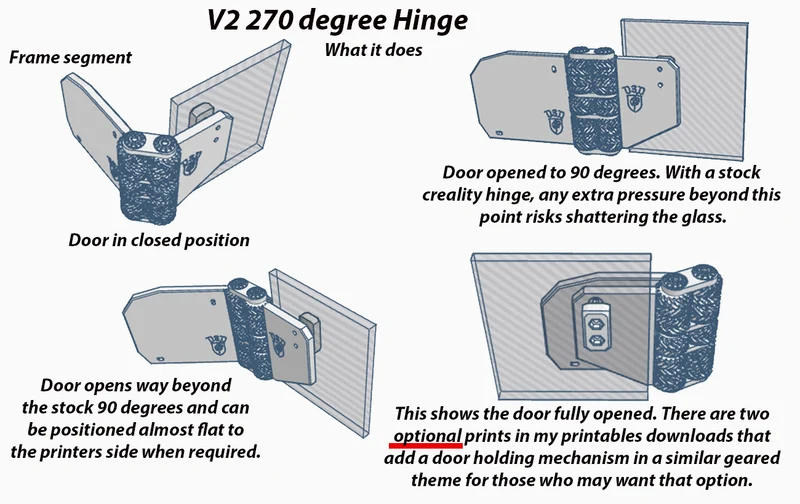

Петли с редуктором на 270 градусов (V2) для K1/K1 Max/K1C...
Я НЕ МОГУ СКАЗАТЬ ЭТО ПРОЩЕ. Я ПИШУ ЭТО ЗАГЛАВНЫМИ БУКВАМИ, ЧТОБЫ КТО-ТО ГОВОРИТ: «Я НЕ ПОНИМАЮ, ЧТО МНЕ НУЖНО НАПЕЧАТАТЬ», Я МОГУ СКАЗАТЬ, ЧТО ЭТО ВСЕ НА ИНФОРМАЦИОННОЙ СТРАНИЦЕ. КАК МИНИМУМ, ДАЖЕ ЕСЛИ ВЫ НЕ ЧИТАЕТЕ НИ ОДНОГО ОСНОВНОГО ТЕКСТА, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ 4 ПУНКТА ЗДЕСЬ. Владельцам K1 и K1C обратите особое внимание на пункты 2 и 3.

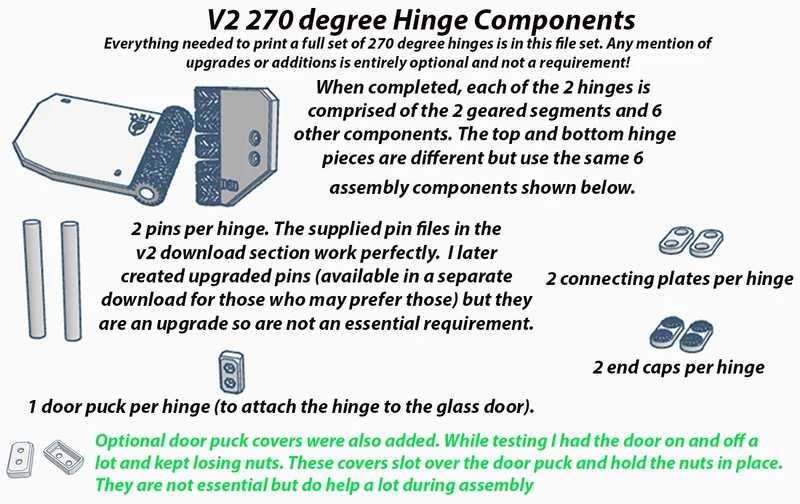

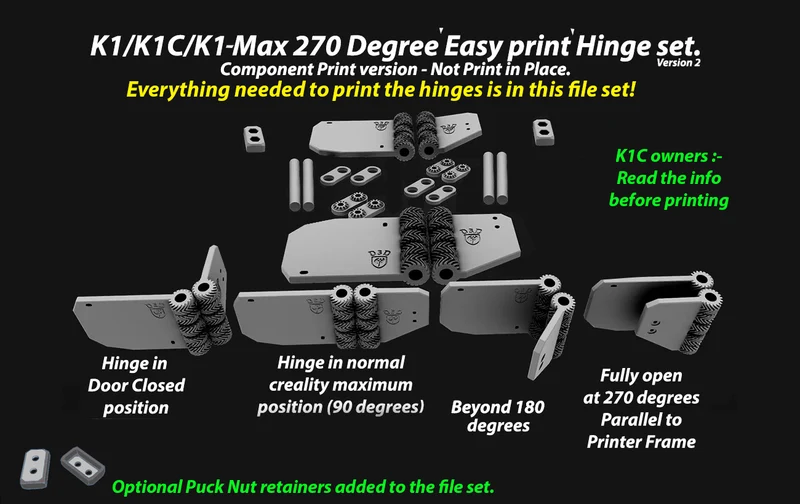

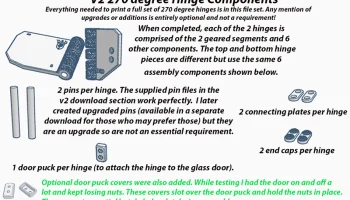

Для старых принтеров K1 и всех принтеров K1 Max все файлы в этом наборе файлов при печати будут создавать все детали печати, необходимые для сборки полной пары петель.
Для более поздних принтеров K1 и ВСЕХ принтеров K1C вам ПОТРЕБУЮТСЯ 2 разные детали шарниров боковой панели (доступны в отдельном наборе файлов в другом месте в моих загрузках и указаны ниже в основном тексте), они заменяют 2 детали боковой панели этого набора файлов. Все остальные детали шарнирного узла остаются прежними.
��ладельцам K1 обратите внимание: Creality начала использовать рамы K1C на K1 вскоре после выпуска K1C. Прежде чем печатать детали, проверьте, какой корпус использует ваш принтер. Эти две петли крепятся к левой стороне принтера с помощью двух угловых винтов, которые удерживают боковую панель на месте. На старых моделях K1 расстояние между отверстиями в углах составляет около 6 см (около 2 с половиной дюймов), этим старым принтерам в корпусе не требуется ничего дополнительного, и они могут с радостью использовать все уже имеющиеся файлы для печати петель. В K1C и последующих версиях K1 расстояние между этими винтами составляет 2 см (около 3 четвертей дюйма). Тем, у кого корпус типа K1C с расстоянием между отверстиями 2 см, ПОТРЕБУЮТСЯ две запасные детали из адаптеров K1C, которые можно загрузить, чтобы собрать петли для использования на своих принтерах. Судя по информации, предоставленной пользователями, существует две версии корпуса k1c. у одного отверстия в дверном стекле смещены в сторону примерно на полмиллиметра. Это означает, что, хотя большинство владельцев корпусов k1c могут установить петли без каких-либо проблем, небольшая часть может обнаружить, что их стеклянные отверстия смещены в сторону на 0,5 мм. Если это вас беспокоит, просто подпилите отверстие/прорезь напечатанной детали, которая соединяется со стеклом, чтобы расширить прорезь на полмиллиметра. ПРИМЕЧАНИЕ. Если этот зазор превышает 0,5 мм, значит, петля собрана неправильно! Даже один зубец в зубчатом зацеплении повлияет на смещение примерно на 1-1,5 мм и может существенно повлиять на зазоры, а также вызвать смещение дверцы в месте ее прилегания к раме принтера. Независимо от того, какой принтер вы используете (K1/K1C/K1 Max)… Очень важно правильно собрать шарнир!.. Посмотрите изображения, прилагаемые к этой загрузке, чтобы получить более подробную информацию о правильной сборке половин петли.

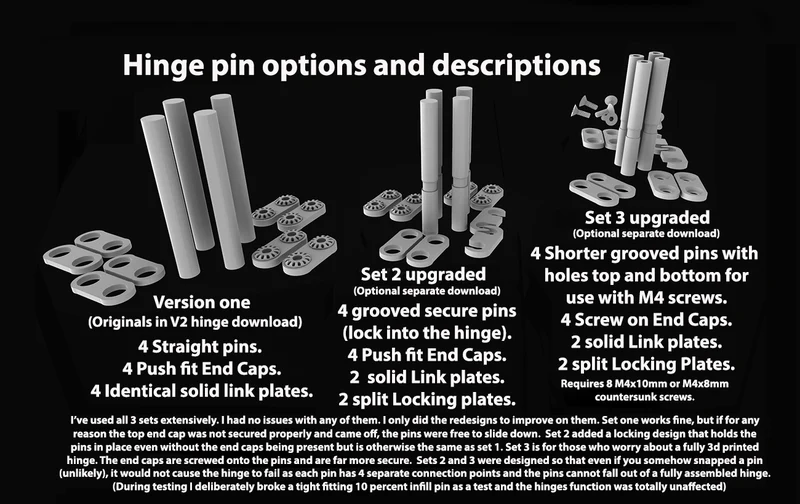

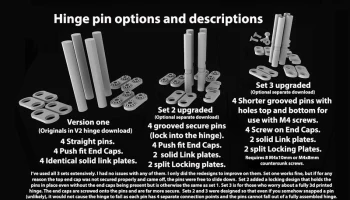

Во время более поздних версий конструкции петли, которые изначально предназначались для моего собственного использования и требовали длительного тестирования перед выпуском, я создал ряд файлов, которые также можно было использовать в качестве обновлений и обновлений этой версии петель на 270 градусов (V2 работала отлично, и я не хотел ничего менять в основном наборе файлов петель V2). В результате теперь есть два различных «дополнительных набора» шарнирных штифтов для тех, кто предпочитает улучшенные штифты более простым прямым штифтам оригинальных петель V2. ОНИ ВАМ НЕ НУЖНЫ! Если по какой-либо причине вы увидите эти обновления и почувствуете, что они вносят некоторую путаницу, вы можете с радостью игнорировать их существование и продолжать использовать контакты, поставляемые в этом наборе файлов V2.

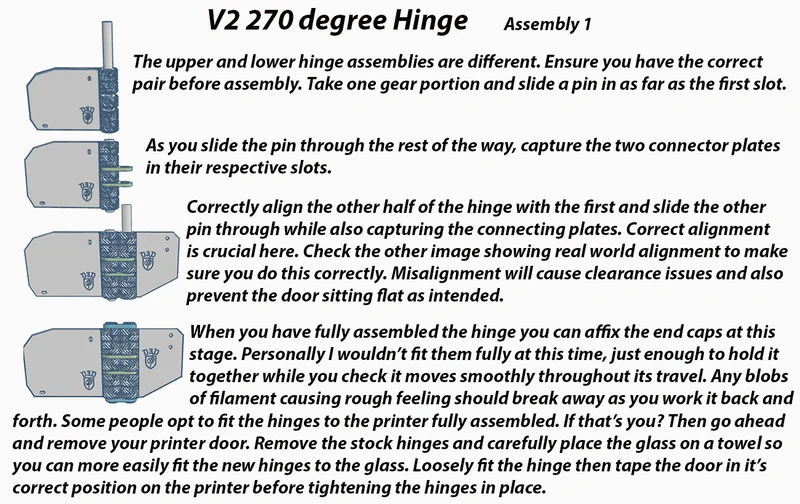

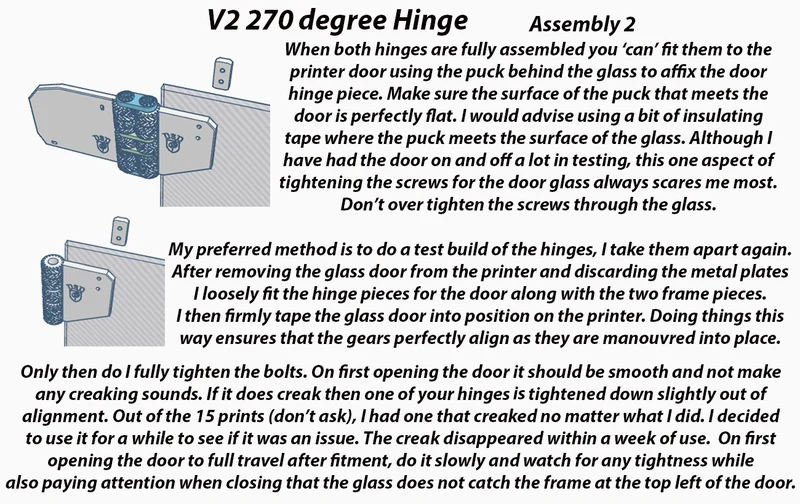

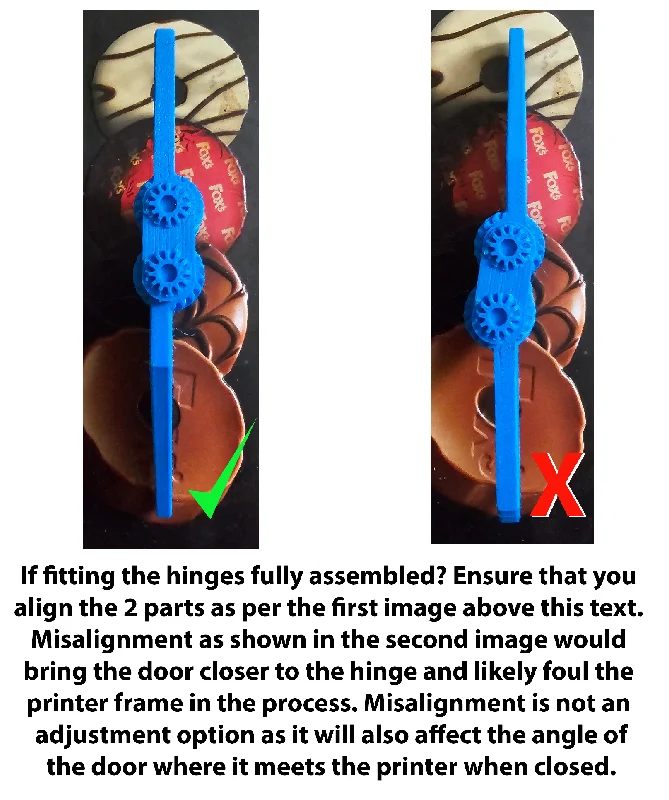

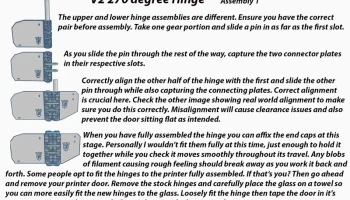

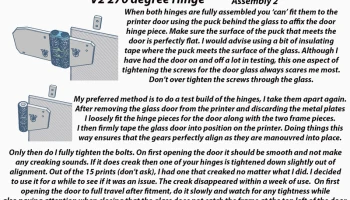

К ОСНОВНЫМ ИЗОБРАЖЕНИЯМ Я ДОБАВИЛ ЕЩЕ НЕСКОЛЬКО УПРОЩЕННЫХ ИНСТРУКЦИОННЫХ ИЗОБРАЖЕНИЙ. ОНИ ЗДЕСЬ ИСКЛЮЧИТЕЛЬНО ДЛЯ ТОГО, ЧТОБЫ ДЕЛАТЬ ВЕЩЬ КАК МОЖНО ПРОСТО ДЛЯ ТЕХ, КТО НЕ ХОТИТ ЧИТАТЬ ВСЕ ПОДРОБНЫЕ МАТЕРИАЛЫ.
------------------------------------------------------------------------------------------------------------------
Если вы считаете этот дизайн полезным, пожалуйста, подумайте о том, чтобы поставить лайк, поделиться отзывом или оставить комментарий (достаточное количество лайков дает мне скидку на рулон нити, а в таких дизайнах я использую много из них).
------------------------------------------------------------------------------------------------------------------

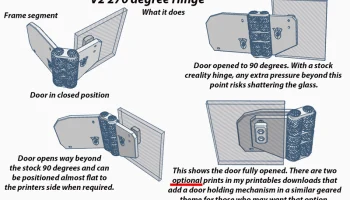

Это версия 2 петель на 270 градусов (V1 сейчас удалена). Версия 2 имеет б
