Крепление вентилятора охлаждения кровати......

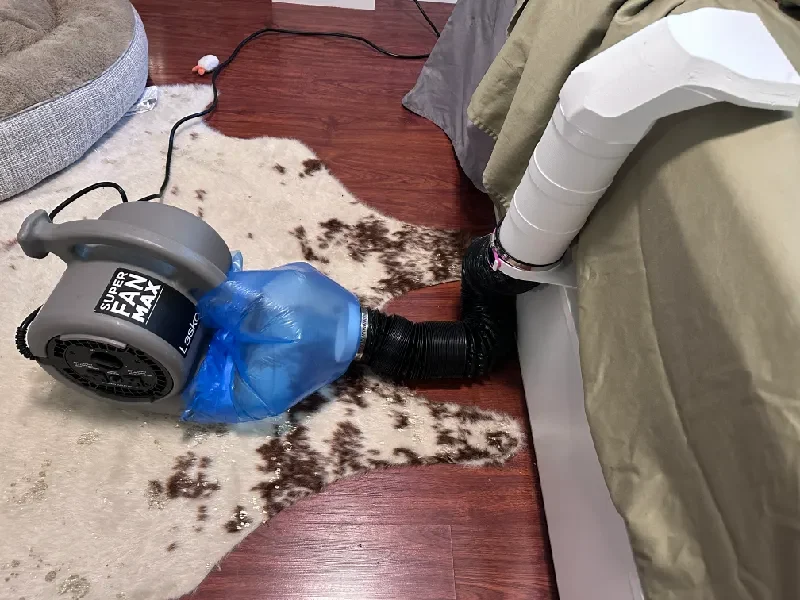

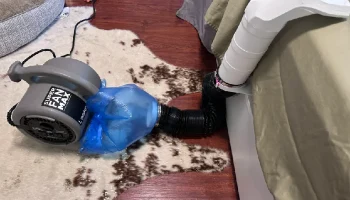

Здесь используется 4-дюймовый шланг воздуховода сушилки для подключения вентилятора к соплу для нагнетания воздуха под одеяло.

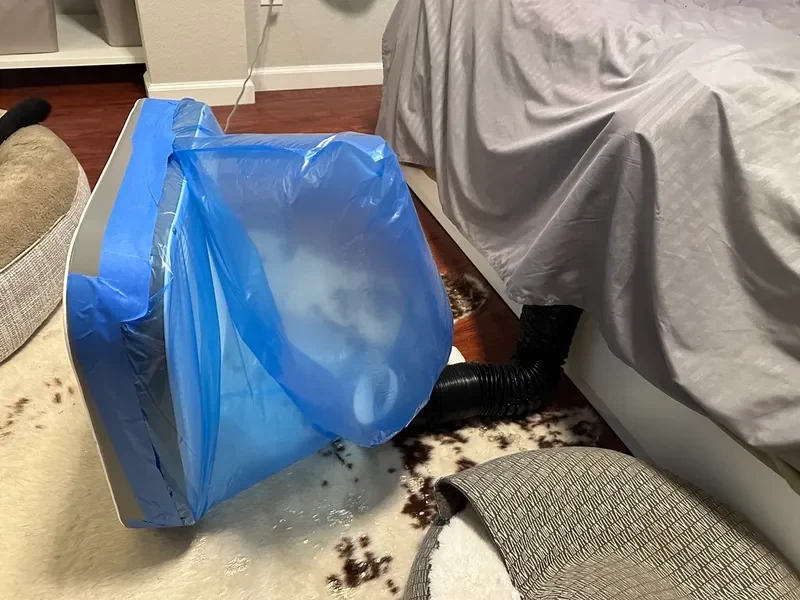

Я попробовал это с коробчатым вентилятором, а также с вентилятором с беличьей клеткой. Коробчатый вентилятор в этой конструкции работает плохо. Давление перед вентилятором становится слишком большим (например, вы пытаетесь слишком сильно его сжать), воздуху легче вытекать из задней части вентилятора. Я не рекомендую использовать его с коробчатым вентилятором или любым вентилятором, рассчитанным на большой объем и низкое давление. Вот отличная тема на Reddit о том, почему вентиляторы низкого давления и большой громкости не подходят для подобных задач. Эта конструкция отлично работает с нагнетательными или центробежными вентиляторами. В основном хорошо работают вентиляторы, предназначенные для проталкивания воздуха через небольшие отверстия. Я перестал использовать это, потому что было слишком холодно, и я не смог достаточно снизить скорость вентилятора, чтобы сделать это комфортным.

Есть несколько коммерчески доступных продуктов, которые делают что-то похожее, но делают это лучше. Bedjet подает окружающий или нагретый воздух, или более холодный воздух матраса подает только окружающий воздух. Этот отпечаток — дешевый способ опробовать этот метод охлаждения. Здесь, на северо-западе Тихого океана, у нас бывает две жаркие недели в году, поэтому такие расходы трудно оправдать. На момент написания этой публикации трубка для сушилки обошлась мне примерно в 8 долларов США плюс стоимость нити.

Я использовал воздуховод диаметром 4 дюйма, потому что это самый распространенный размер в Северной Америке. Вы сможете найти каналы для сушки фольги в местном хозяйственном магазине. Я обнаружил, что в Интернете они примерно на 30% дешевле, плюс в Интернете я нашел шланги в виниловой обертке, которые выглядят немного лучше.

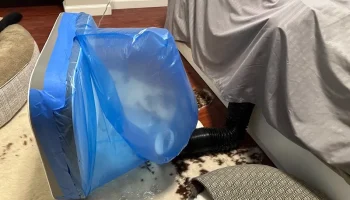

Я использовал мешок для мусора и ленту, чтобы соединить трубу с разными вентиляторами. Я уверен, что есть более хорошее решение, но это быстро и дешево.

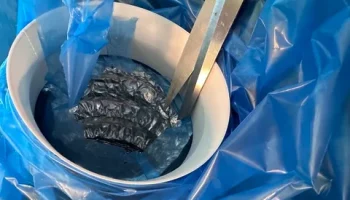

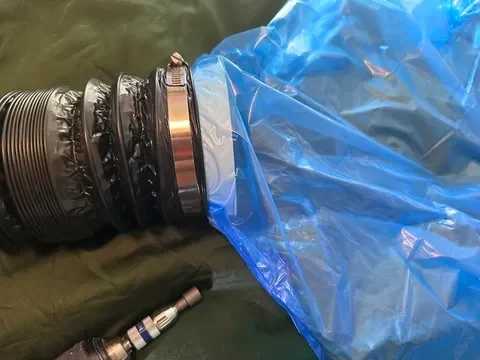

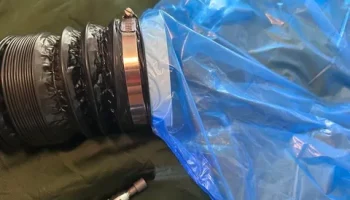

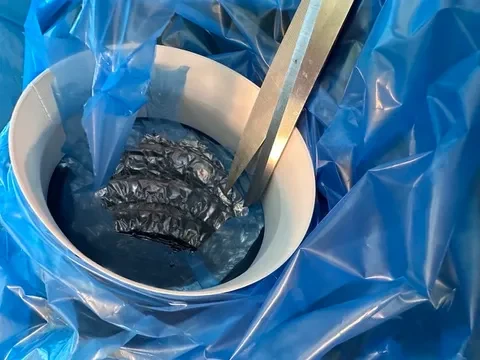

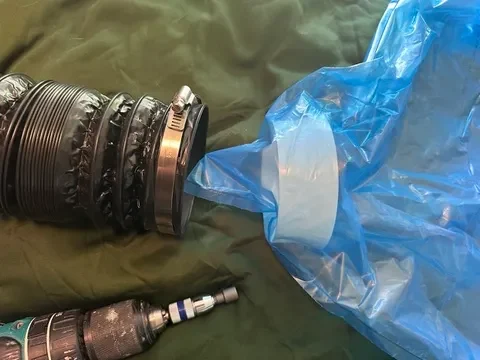

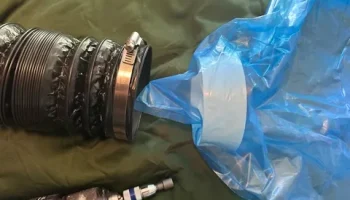

Труба осушителя обычно поставляется с двумя хомутами. С помощью одного хомута присоедините угол мешка для мусора к трубе. (Фрагмент «шланг в_мешок»). Подождите, пока после соединения угла мешка и хомута трубы не затянется, прежде чем прорезать отверстие в углу. Используйте другой хомут для подсоединения либо «шейного удлинителя», либо непосредственно к насадке.

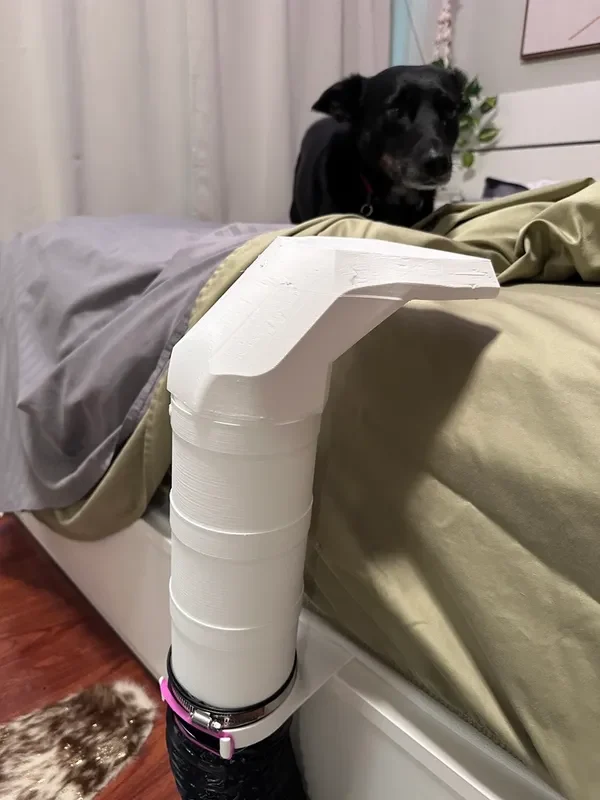

Я использую три секции «горловой трубы» для матраса королевского размера, ммв.

По бокам горловины и насадки имеются отверстия, поэт��му их можно соединить с помощью винтов M3 диаметром 5 мм. Вы можете игнорировать их, если у вас нет проблем с сохранением целостности вещей. Посадка с трением должна удерживать их на месте, или вы можете наклеить полоску ленты вокруг мест пересечения труб.

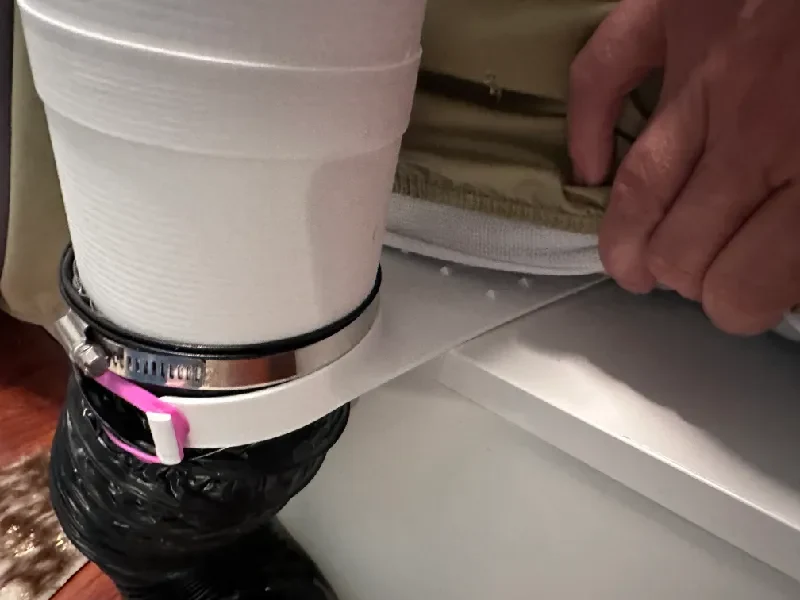

Удерживающий зажим задвигается под матрас и удерживает вещи на месте. Резиновая лента надежно удерживает насадку в зажиме. Лист поверх насадки также помогает удерживать ее там, где она должна быть.

Оглядываясь назад, можно сказать, что сопло и горловина не обязательно должны быть круглыми. Было бы более эффективно напрямую преобразовать круглую форму в овальную, что позволило бы разместить больше частей горловины на печатной платформе и меньше смещаться под листом.

Все файлы предназначены для печати без подставок с высотой слоя 0,3.

Я приложил параметризованный исходный файл, если вы хотите изменить его.

ОБНОВЛЕНИЕ: пользователю @rysaw пришла в голову отличная идея прикрепить 4-дюймовый канальный вентилятор непосредственно к трубе воздуховода.

ОБНОВЛЕНИЕ 2. Пользователь @RobertEaglen_2941542 нашел на сайте makerworld похожую конструкцию — «ракету-кровать», у которой есть основание для 4-дюймового рядного канального вентилятора. Основание вентилятора можно объединить с этим принтом, чтобы полностью изба��иться от воздуховода. Аккуратный!
