Разъем из ПТФЭ с магнитным поворотным замком......

Дизайн

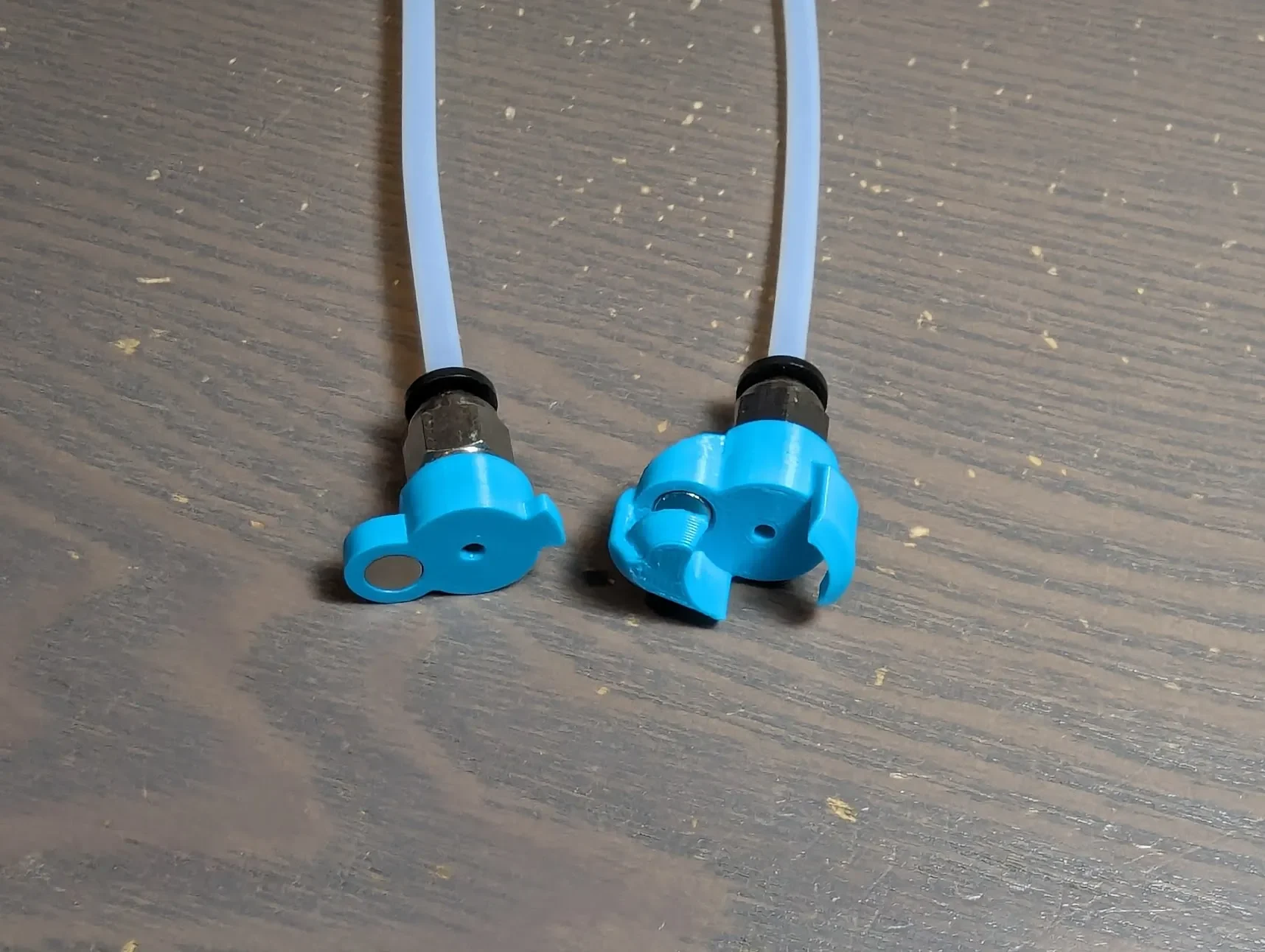

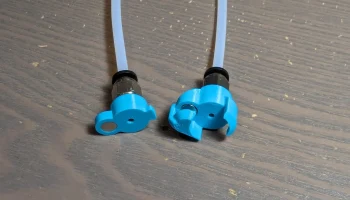

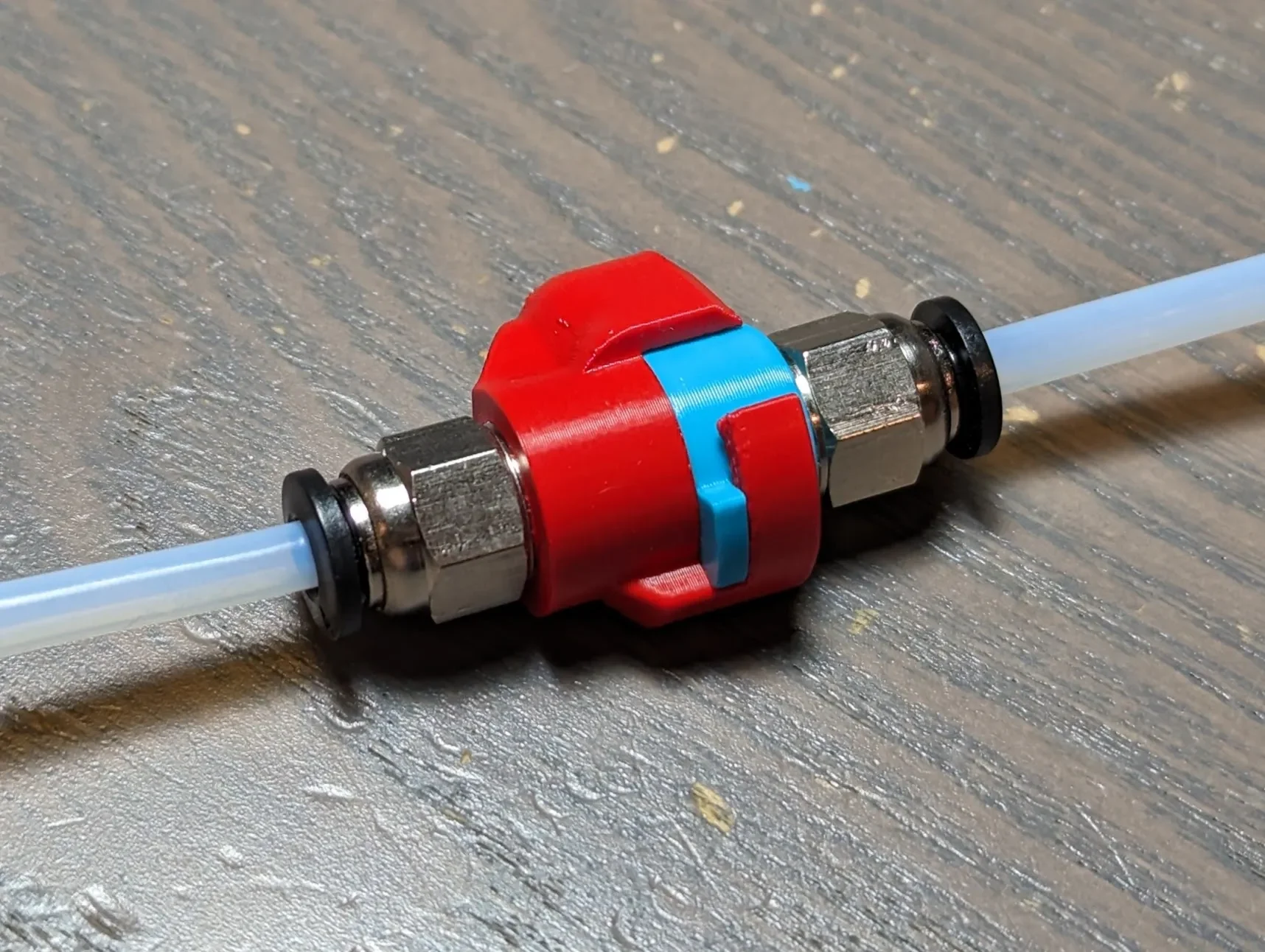

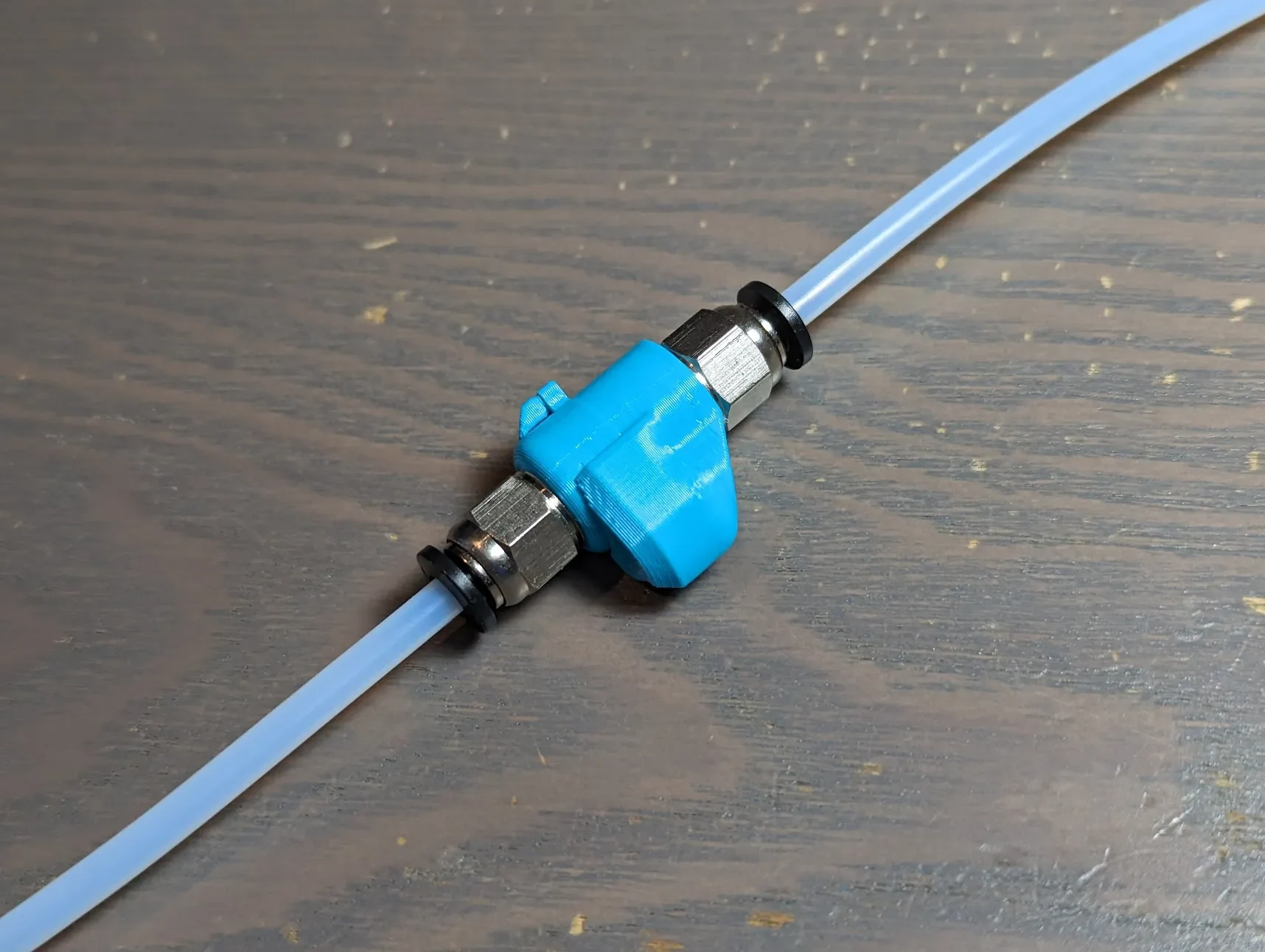

Это легкий (менее 14 граммов) разъединитель из ПТФЭ с поворотным замком, в котором используются (2) редкоземельные магниты размером 6x3 мм (фактическую толщину см. ниже) для удержания положения блокировки и (2) пневматические разъемы PC4M10 или (2) PC4M6.
Я сделал его максимально легким, поскольку планировал использовать его непосредственно над экструдером и не хотел, чтобы лишний вес влиял на производительность обработки входных данных.
Я планирую установить MMU и буду время от времени печатать TPU, и возможность отключения этим методом не приведет к чрезмерному износу моей трубки из ПТФЭ. Эти разъемы по сути представляют собой укусы акулы.
Модели были экспортированы из Fusion360 с максимальным разрешением для чистых кривых, следовательно, и большего размера файла.
Доступны варианты M10 и M6.

Магниты

Измерьте свои магниты! :)
Толщина магнита может варьироваться от производителя к производителю, даже если он называется 6x3, он может не иметь таких размеров. Чтобы учесть это, я включил сюда два разных дизайна (ищите 3_0_mm или 2_7_mm в именах файлов). Измерьте толщину магнита штангенциркулем (цифровой штангенциркуль можно приобрести за 10 долларов США на Ebay/Amazon). Мои магниты называются 6х3, но их размеры 6х2,7 мм, а некоторые магниты на самом деле имеют размеры 6х3 мм. Я включил и пометил оба STL соответствующим образом и загрузил файлы для обоих, чтобы учесть эту разницу для того, что у вас есть.
Магниты суперклея, если они хотят выпасть, однако мои прижимаются к месту с некоторым давлением, поэтому они должны оставаться на месте.

Настройки печати

Поддерживает
Поддерживает��я только на рабочей пластине

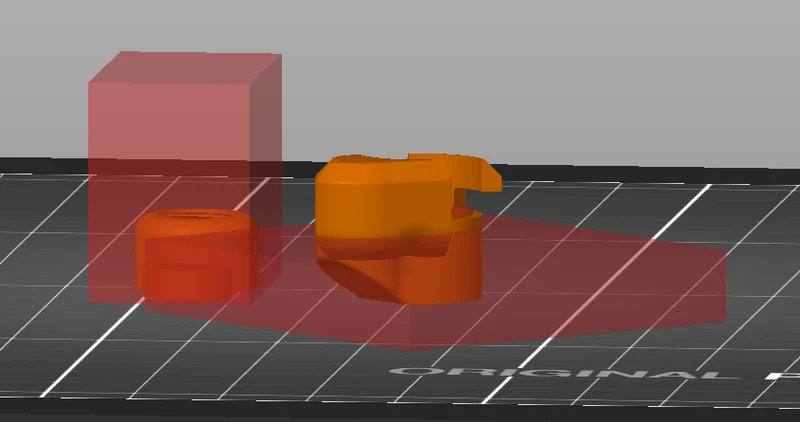

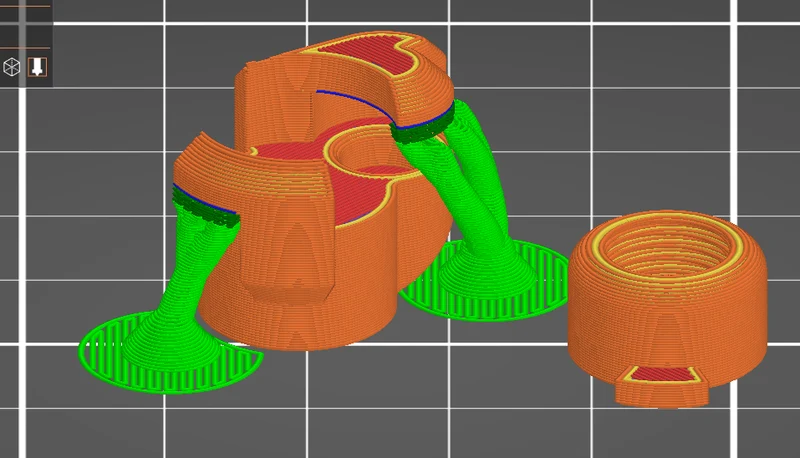

Добавьте блокировщики поддержки к каждому изображению, чтобы только две верхние поверхности нижней части имели поддержку (см. рисунки) — эта поддержка необходима для успешной печати.
Периметры
3 периметра — обеспечивают прочную рукоятку для прочности
Ориентация
сохраняйте ориентацию STL на печатной платформе с нижней частью как есть (поверните, если необходимо для охлаждения) — эта конструкция компенсирует допуски, которые учитывают те выступы, которые слегка свисают.
Высота слоя
Высота слоя 0,15 дает довольно чистые нити.
Температура
печатайте при более высокой температуре вашей нити в температурном диапазоне, чтобы обеспечить адгезию твердого слоя.
Примечание. Люди отмечали поломку рычага, который выступает за фиксатор язычка внизу, однако мне еще не приходилось сталкиваться с этим при печати в более высоком диапазоне температур, обеспечивающем прилипание твердого слоя.

Установка подключения

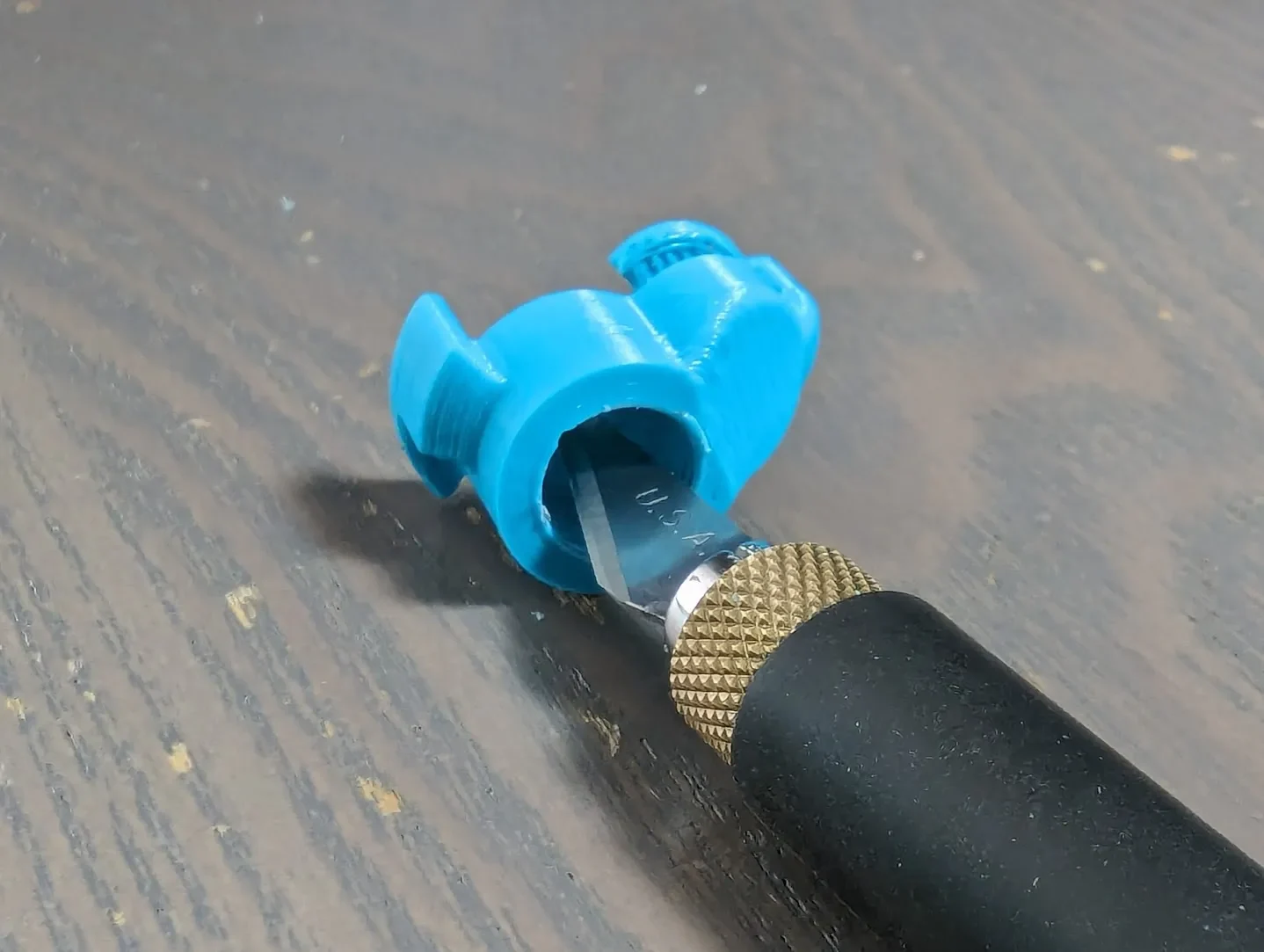

В конусном отверстии нижней части имеется слой толщиной 0,2 мм, который необходимо очистить канцелярским ножом. Это помогает обеспечить более чистое перекрытие этой поверхности, поэтому вам не нужно использовать опоры.
При установке разъемов вам может потребоваться затянуть последний виток или около того, чтобы затянуть его плоскогубцами или гаечным ключом на 10 мм. В этих разъемах используется коническая резьба. Правильно подобранный множитель экструзии помогает и здесь обеспечить чистую резьбу и полностью посаженные разъемы.

Использование

Если работа затруднена, проверьте выступы и соскребите их для более плавной работы.
Обратите внимание, что две изогнутые поверхности внизу, которые будут прилегать к верхней части, могут при первых нескольких использованиях прилегать плотно. Это сделано намеренно, поскольку помогает удерживать верхнюю часть по центру нижней части для чистого прохождения нити.

Пожалуйста, опубликуйте марку, если вы используете это. Приятно видеть изображения того, что вы публикуете, помогая другим. :)
