Анкер для гипсокартона

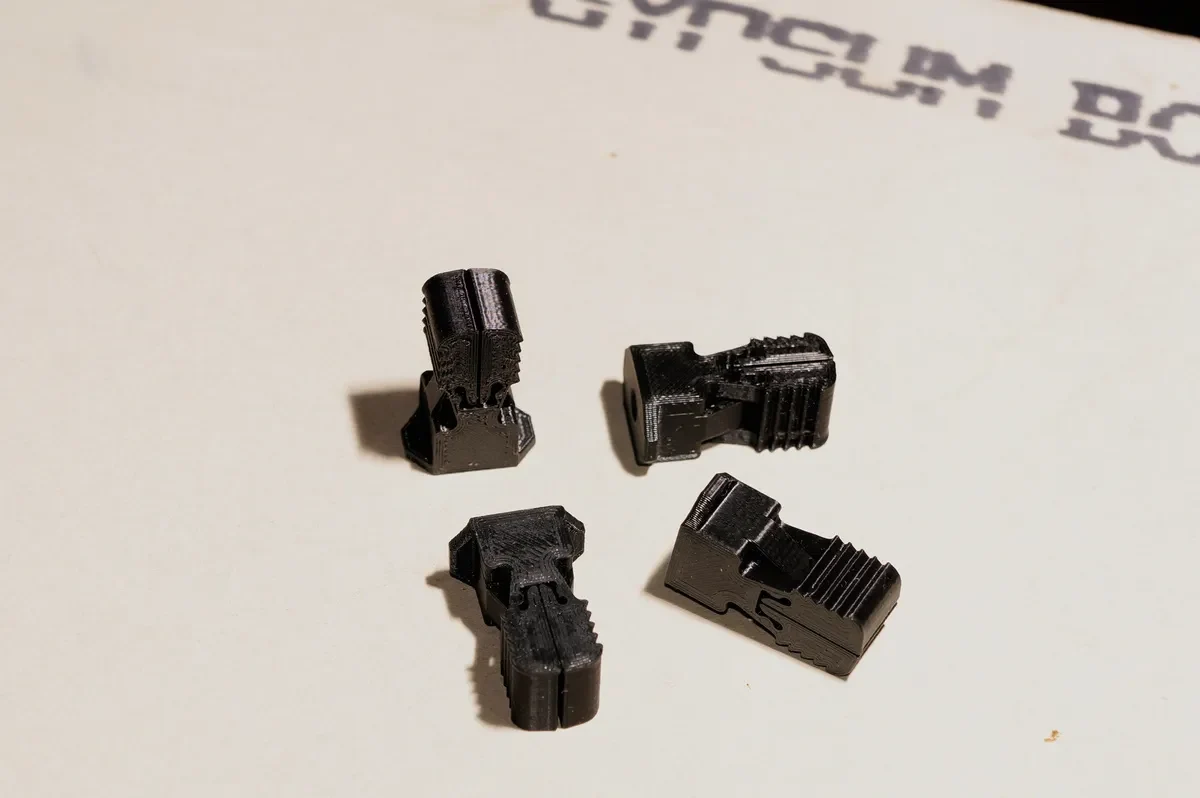

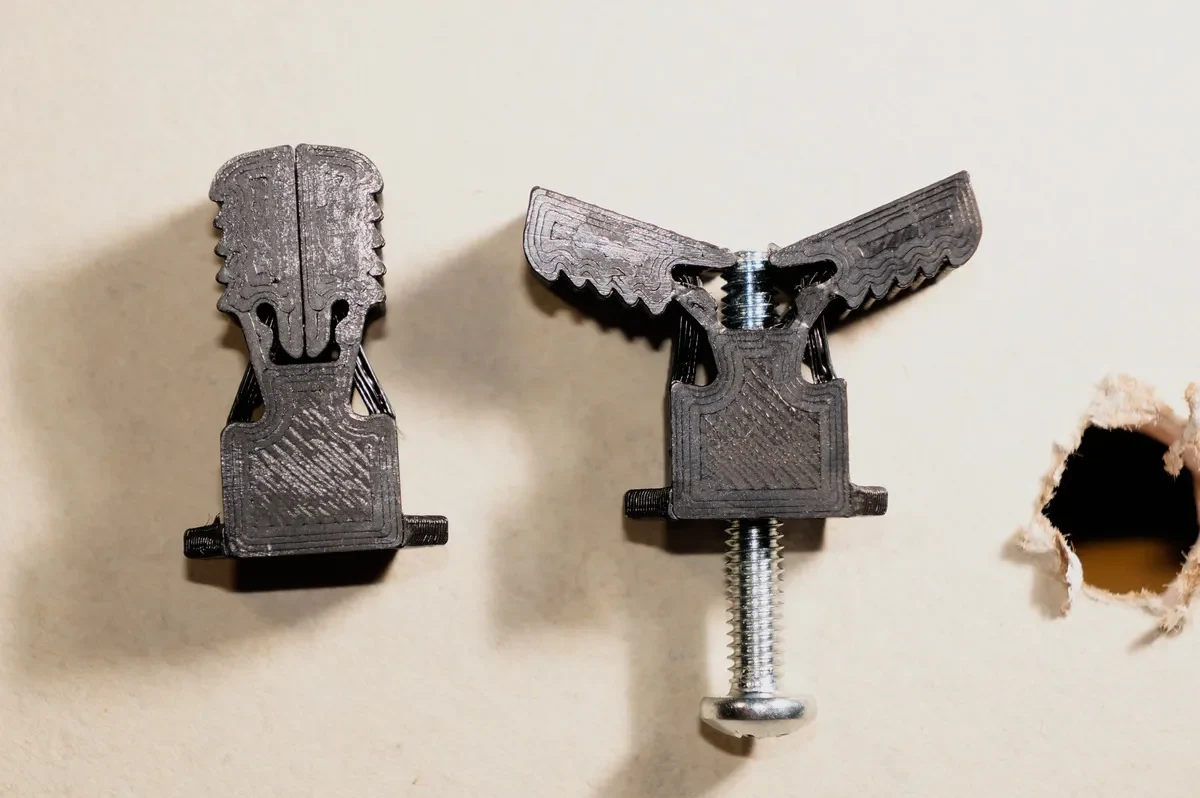

В продаже имеется множество типов анкеров для гипсокартона. Однако большинство из этих дизайнов не очень хорошо работают при 3D-печати. Поэтому вместо того, чтобы воссоздавать конструкцию, оптимизированную для литья под давлением, и адаптировать ее для 3D-печати, я решил разработать анкер для гипсокартона, который использует преимущества 3D-печати путем включения элементов дизайна, недоступных для традиционного производства. В этой конструкции используются п��ресекающиеся шарниры, которые передают линейное давление от конца болта, чтобы вращать раскосы против задней части гипсокартона.

Печать:

Для печати этой модели следует использовать PETG или другой материал с аналогичной прочностью и гибкостью. PLA слишком хрупок и сломается во время установки. Распечатайте модель на боку, так, чтобы она была ориентирована без поддержек и полей. Слои должны быть толщиной 0,2 мм, поскольку размеры модели были тщательно выбраны для этой высоты слоя. Рекомендуется не менее 3, а лучше 4 периметра. Процент заполнения не имеет большого значения, поскольку почти все напряжения находятся по периметру.

Установка:

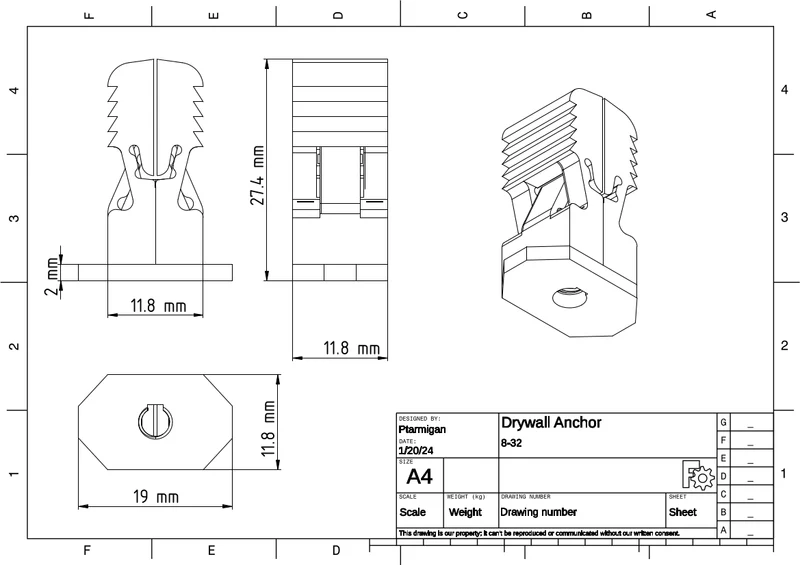

Эта модель предназначена для гипсокартона толщиной ½ дюйма (12,7 мм). Она может работать с гипсокартоном толщиной 5/8 дюйма или 3/8 дюйма, но это не проверялось. Существует две модели: одна с резьбой для крепежных винтов 8-32, а другая с резьбой для болтов M4. Чтобы полностью выдвинуть раскосы, болт необходимо вставить в анкер на ¾ дюйма (19 мм). Убедитесь, что ваши болты достаточно длинные, чтобы пройти сквозь любой объект, который вы прикрепляете к стене, плюс ¾ дюйма.

Для установки сначала просверлите отверстие диаметром ½ дюйма (13 мм) в том месте, где вам нужен анкер. Затем аккуратно постучите по анкеру через отверстие молотком. Квадратные углы анкера врезаются в гипсокартон и предотвращают вращение анкера. Будьте осторожны, чтобы анкер находился по центру отверстия и перпендикулярно стене, чтобы анкер входил прямо и не вырывал бумагу на обратной стороне гипсокартона. Затем вставьте болт в объект, который нужно прикрепить к стене, и ввинчивайте болт в анкер до тех пор, пока он не затянется или не выйдет на 19 мм за переднюю часть анкера.

Я протестировал анкер, напечатанный с помощью Polymaker PolyMax PETG и установленный в гипсокартон толщиной ½ дюйма, установленный вертикально (как стена), и он выдержал более 75 фунтов (34 кг). Я бы не рекомендовал нагружать один анкер для гипсокартона даже близко к такому весу. Установленный в потолке, где сила направлена прямо от гипсокартона, анкер выдержит еще меньший вес. Подумайте, где и когда уместно использовать анкеры для гипсокартона.

Пожалуйста, дайте мне знать, если вы нашли эту модель полезной или если у вас есть какие-либо предложения по ее улучшению. Ремиксы приветствуются.
