Brickfinity — это решение на основе Gridfinity для модулей хранения Ikea ALEX. Он специально рассчитан на шкаф ALEX с 6 ящиками (804.854.23). Поскольку размер Brickfinity уникален, он несовместим с Gridfinity (хотя я уверен, что некоторые проекты Gridfinity можно переделать/масштабировать, чтобы они подходили).

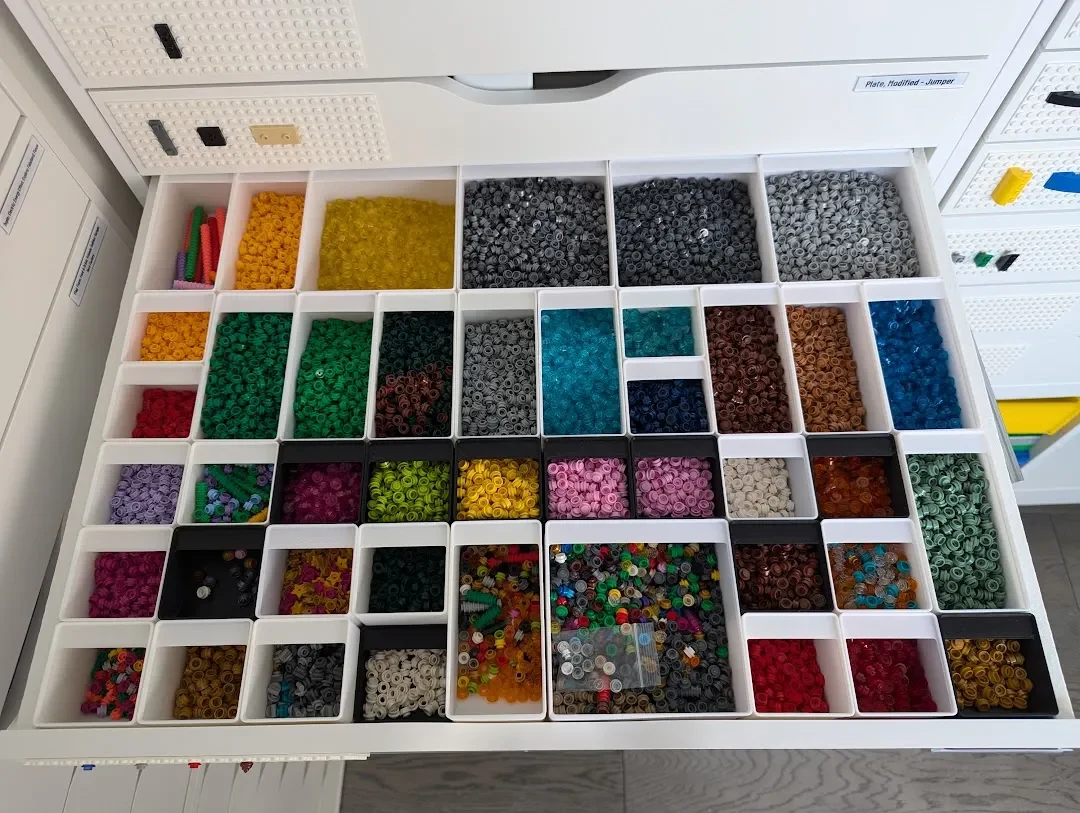

В основе Brickfinity лежит сетка шириной 60 мм, которая максимально увеличивает доступное пространство в ящике ALEX. Полная раскладка в ящике будет иметь ширину 10 единиц и глубину 7 единиц. Высота контейнеров Brickfinity занимает всю высоту трех верхних «коротких» ящиков в блоке ALEX, и, таким образом, Brickfinity будет гораздо менее полезен, если вы не модифицировали свои ящики ALEX для полного выдвижения. Я предлагаю модифицировать их, используя эту технику. Я также сделал стенки тоньше, чтобы выбрать вариант быстрой печати, который по-прежнему относительно силен. Контейнеры имеют закругленное дно, которое легко захватывать, и отверстие для этикеток для системы этикеток Tom Alphin, которое также удобно вытаскивать контейнеры из ящиков. Я создал контейнер половинной высоты, который удобен для хранения больших и небольших количеств. Если вы заполните полный ящик контейнерами половинной высоты, вы сможете хранить 140 уникальных элементов!

Brickfinity измеряется в ��ирине (обычно 1 или 2) x глубине (1-5) x высоте (1 или 2) в целых числах. Высота 1 соответствует ячейкам половинной высоты, так что имейте это в виду.

Сетки

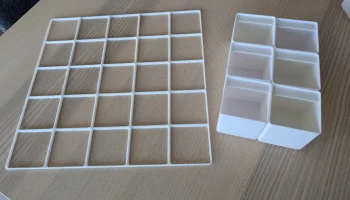

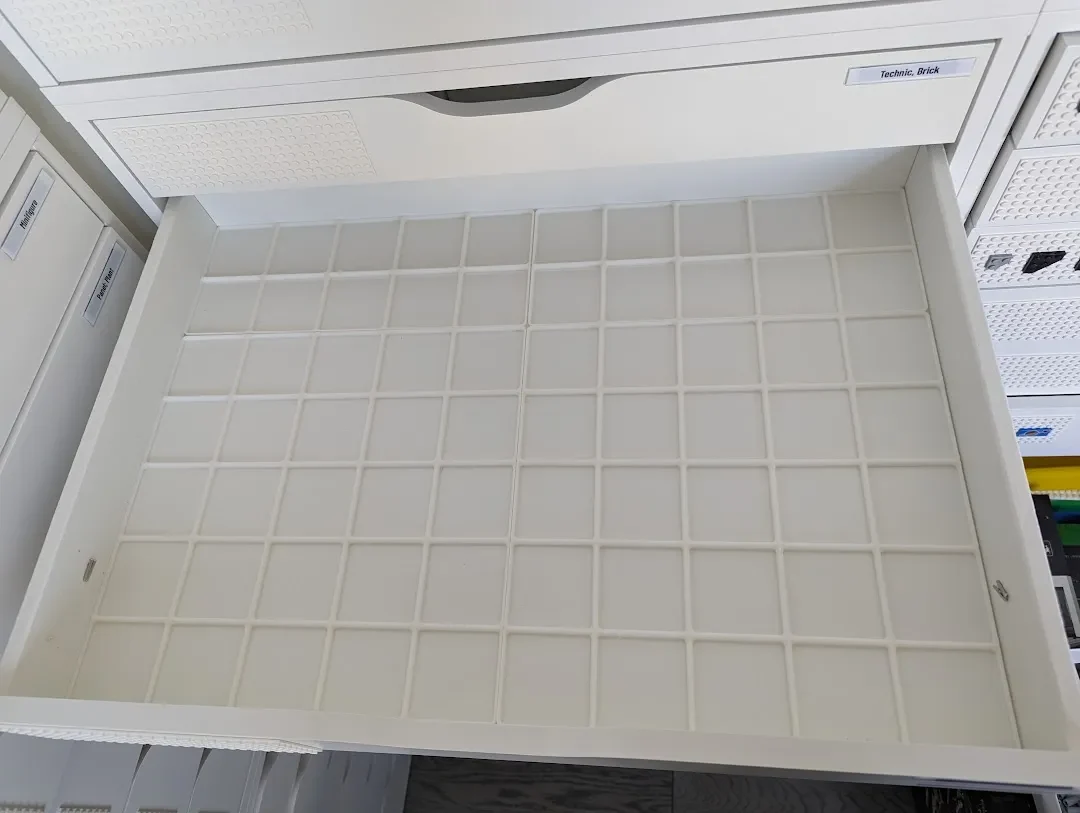

Есть два варианта полного покрытия ящика: 10 в ширину и 7 в глубину.

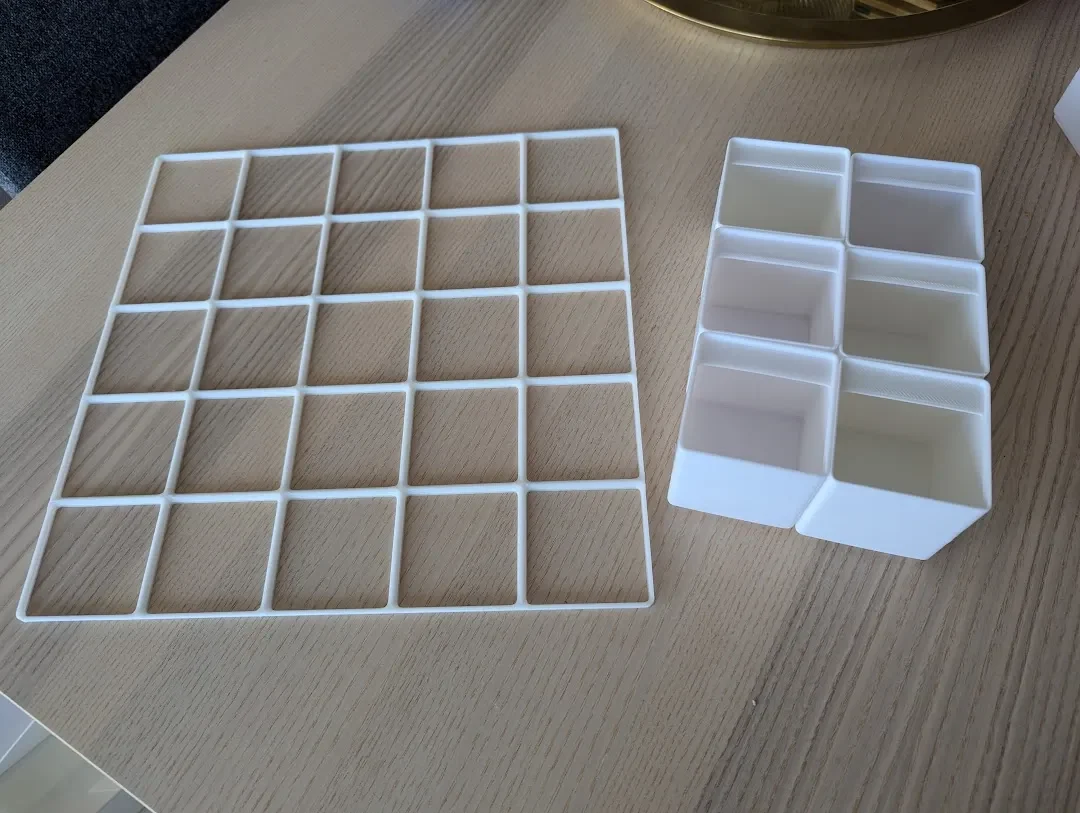

Вариант сетки 1 (размер для обычных принтеров 256x256x256 мм)

2x3 (1x)
2х4 (1х)
3х4 (2х)
4х4 (2х)

Вариант сетки 2 (размер для широкоформатных принтеров)

2х5 (2х)
5x5 (2x)
Контейнеры

Вообще говоря, я чаще всего использую варианты 1x1x2, 1x2x2 и 2x2x2. Поскольку Brickfinity смоделирован для мебели, а не наоборот, его размеры немного неудачны для обычных элементов, таких как пластины 8x8. Чтобы хранить ось объемом 32 л, вам нужно распечатать корзину размером 1x5. Я также часто использую контейнеры половинной высоты 1x1x1 для посуды для минифигурок или для быстрой сортировки. Я распечатываю все ячейки половинной высоты разным цветом, чтобы, глядя на ящик, я знал, что под ними что-то есть.

Я также включил одну модель ящика половинной высоты 2x3x1 с разделителями для создания 15 отделений. Я использую 2 таких сложенных друг на друга элементов, таких как плитки с буквами.

Важное примечание: при использовании ящиков двойной ширины у меня возникали проблемы с выступом углового паза для этикеток при использовании P1S, если только я не установил высоту слоя на 0,24 мм. Я обнаружил, что плотность заполнения не имеет значения.

Источник / OnShape

Параметрический файл OnShape для основы и ячеек, который вы можете скопировать для создания собственных дизайнов, доступен здесь. Большое спасибо /u/cram42 за оригинальный параметрический файл Gridfinity.

Я также создал параметрический файл OnShape для ячеек разделителей, доступных здесь. Вы можете использовать это для создания контейнеров разных размеров с уникальным количеством разделителей.

И, конечно же, огромное спасибо Заку Фридману за всю его работу над системой Gridfinity.

Советы по печати

Я распечатал сетки с помощью Elegoo Neptune 4 Max и Ender 5 Plus. Я печатал контейнеры с помощью Elegoo Neptune 4 Max, Ender 5 Plus, Ender 3 S1 и BambuLab P1S. Я ни в коем случае не эксперт в 3D-печати, но мои общие настройки таковы:

Нити: eSun PLA+, Sunlu PLA+, BambuLab PLA Basic.
Размер сопла: 0,6 мм
2 настенные петли, 3 нижних слоя, 3 верхних слоя
10% заполнение, молния
Нет полей и поддержки
Высота слоя: 0,3-0,4 мм (учтите, что для широких ящиков учитывайте высоту слоя 0,24 мм, если вы видите на этикетке проблемы с выступом)
