Адаптер автоматического перемотчика MMU3 / MMU2S с 5 кату...
Это обновление для пользователей MMU и тех, у кого есть (не)оригинальный сухой бокс (также работает с версией Slim). Эта система заменяет буферы нитей.
Это проект в разработке, который я стараюсь улучшить со временем, спасибо за понимание.
И спасибо за поддержку
Я думаю, что этот проект будет наиболее полезным из возможных:

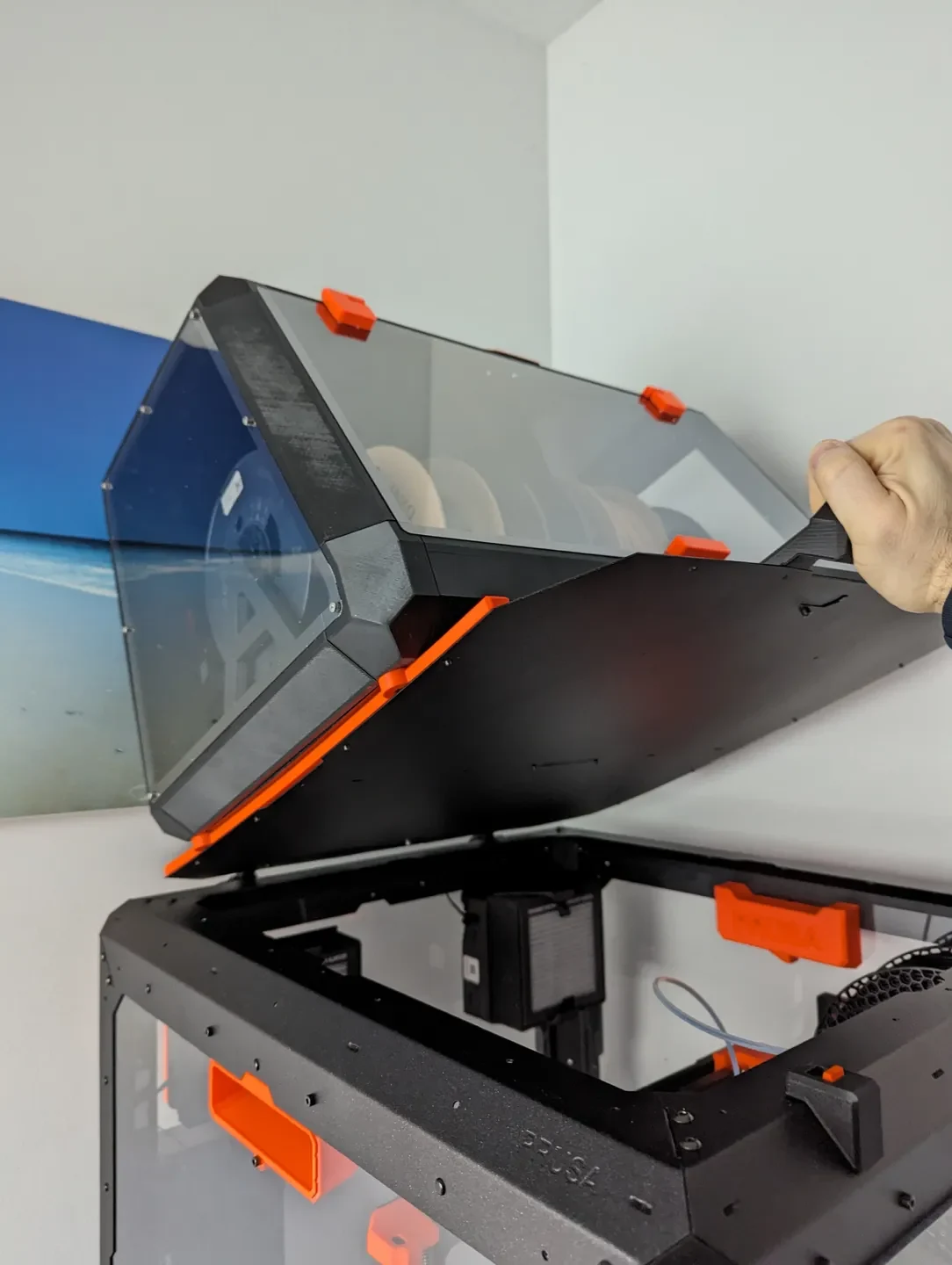

Легкий доступ для замены катушек.
Автоматическая перемотка, потому что это более элегантное решение, чем буфер (личное мнение )
Короткий путь, насколько это возможно, чтобы избежать максимального трения

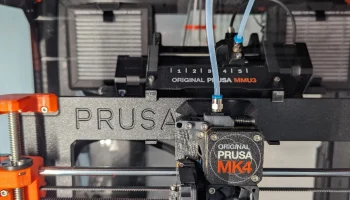

Сохранение проема сверху для обслуживания ММУ
Мод Beam A1 и мод Beam A2:
Эти детали заменяют задние детали Bean A1 A2 на (не)оригинальном сухом боксе.

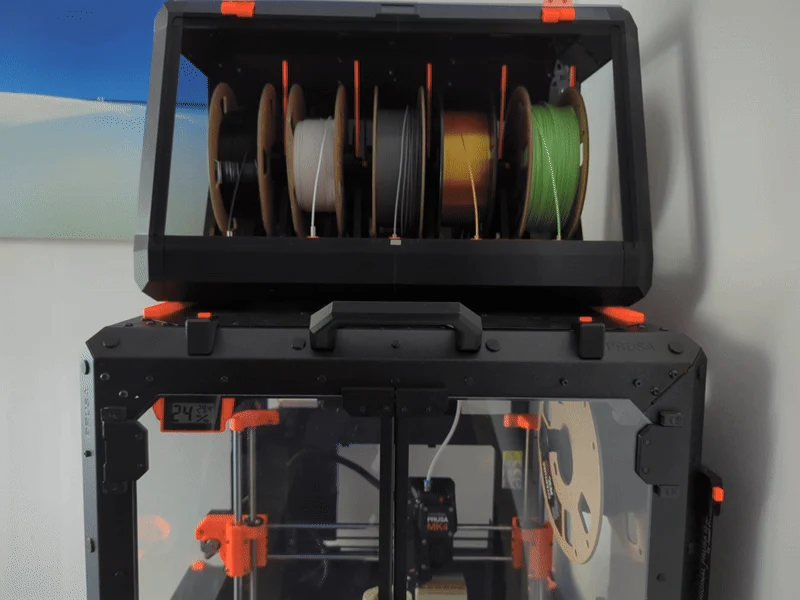

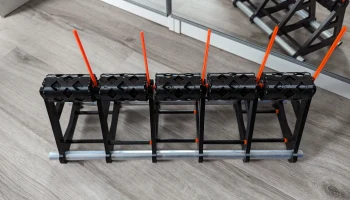

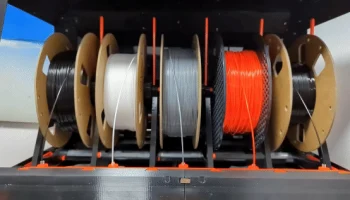

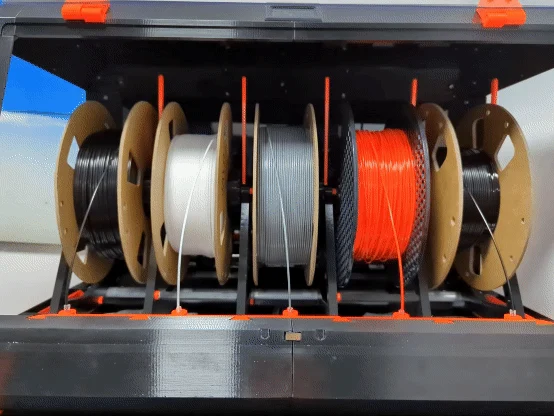

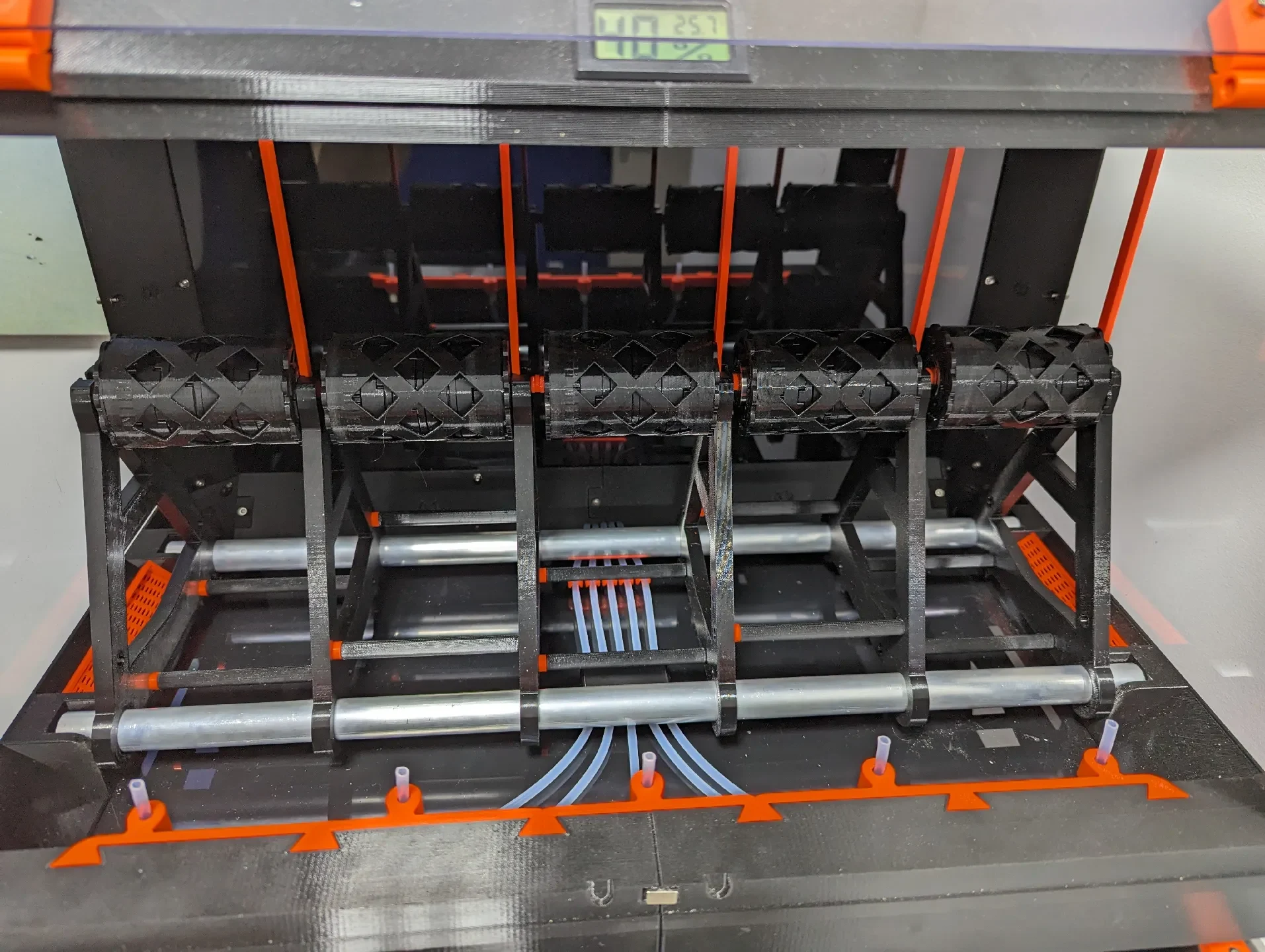

Имеется 5 катушек с ремиксом с автоматической перемоткой (Оригинал Джима Нангано)

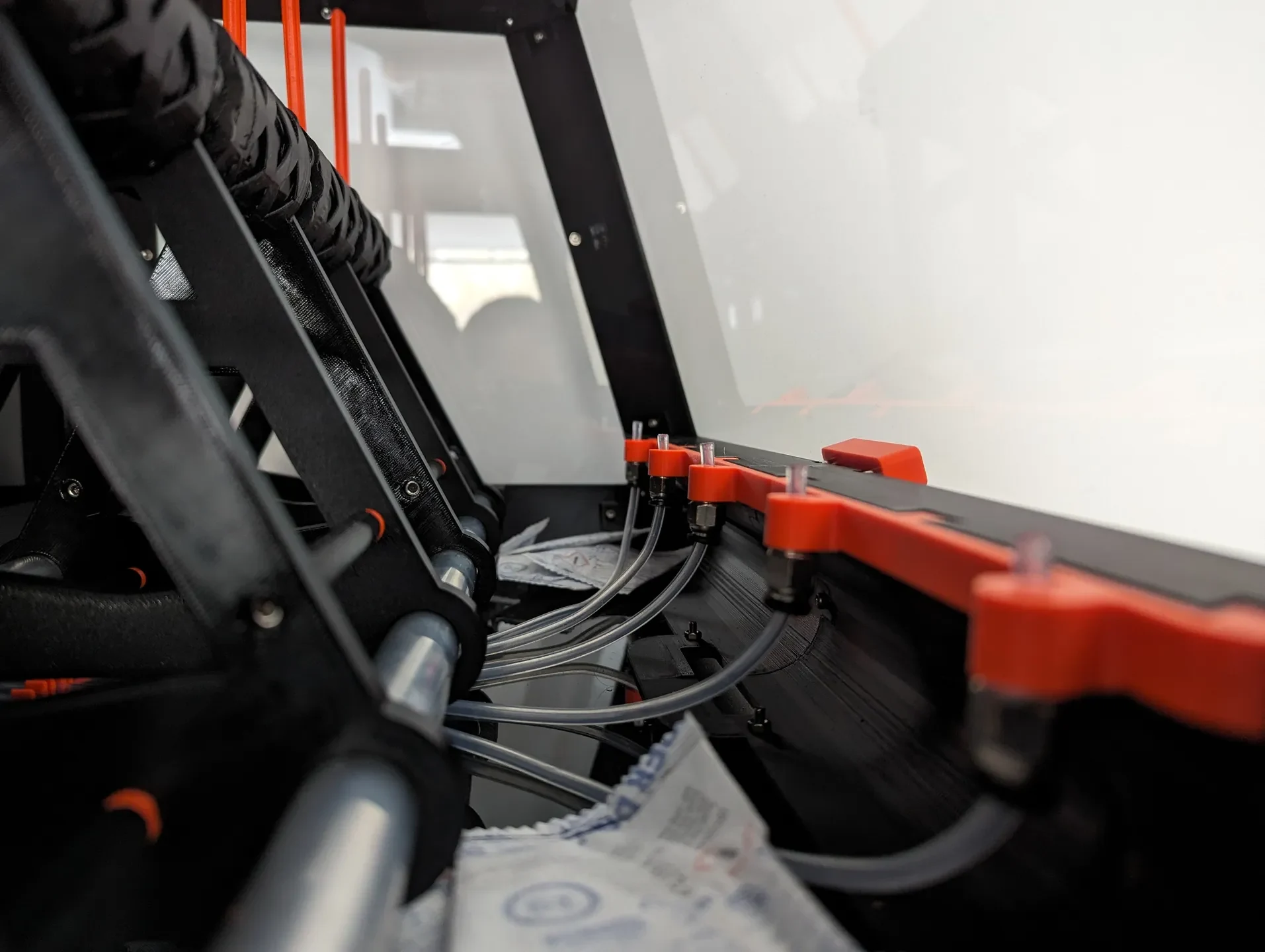

Новая направляющая ПТФЭ в системе сухого бокса (сделана самостоятельно)

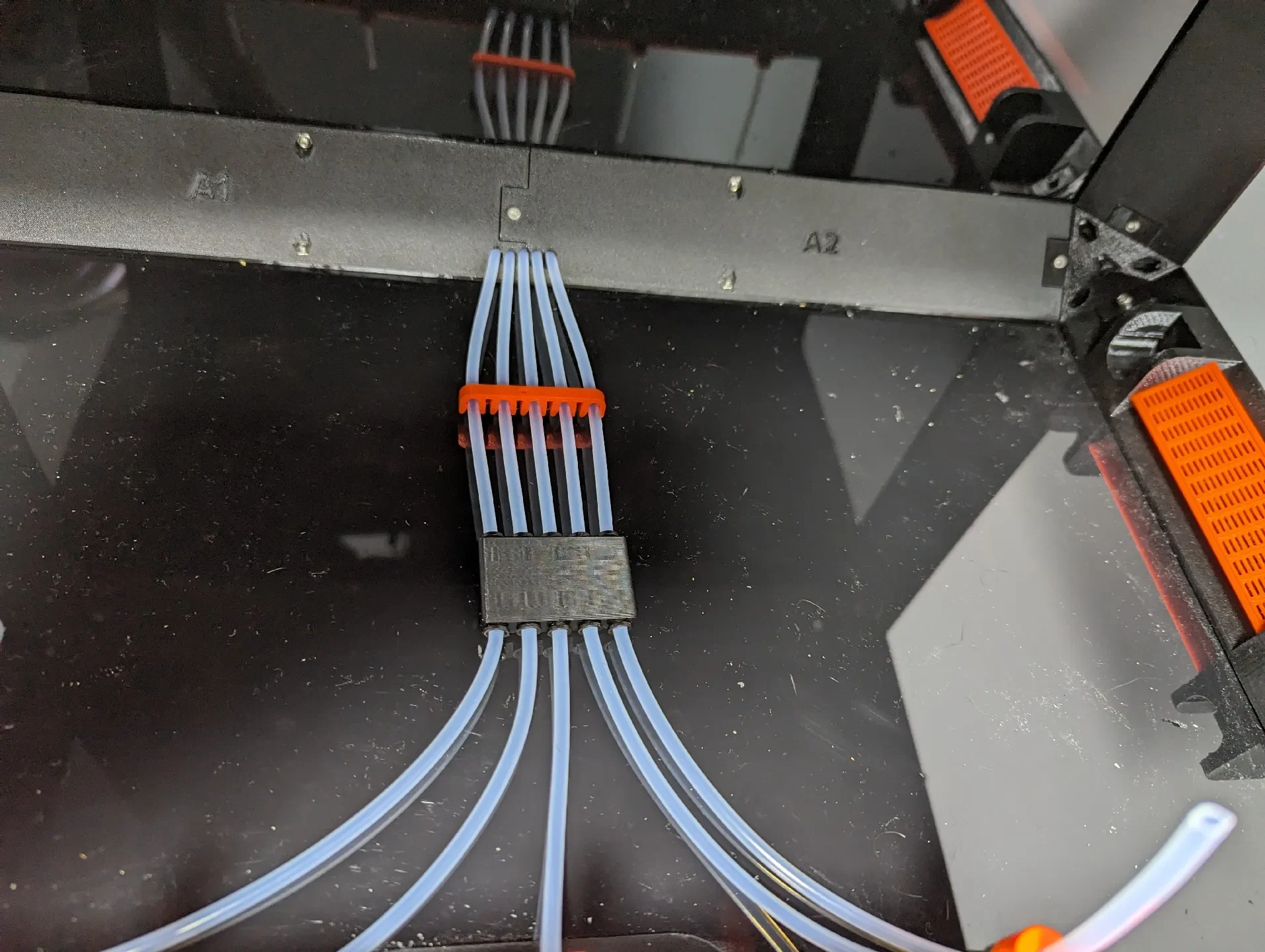

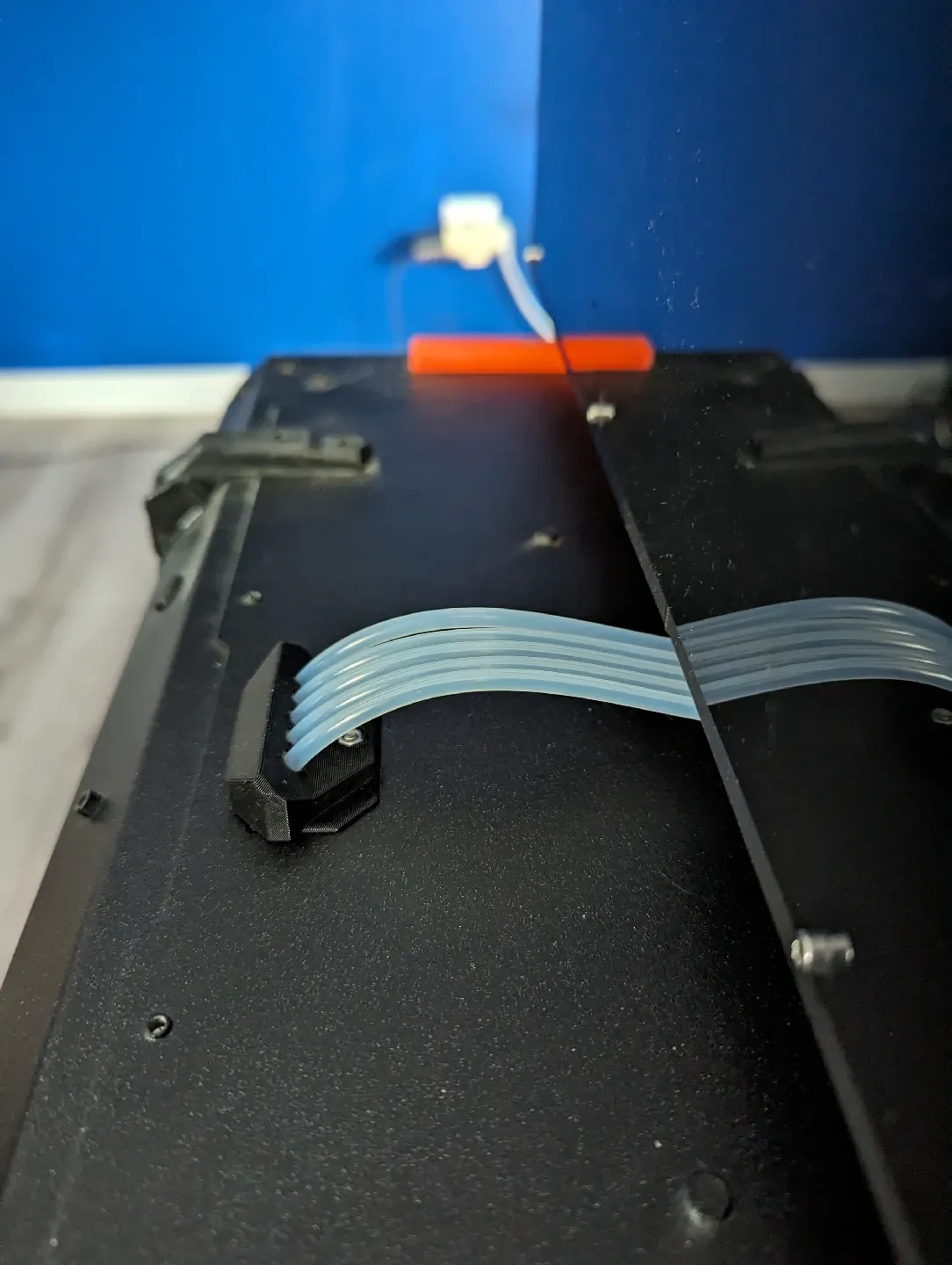

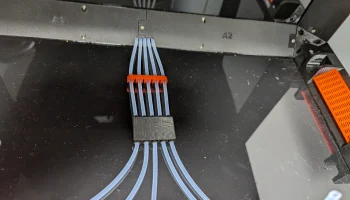

Разъем из ПТФЭ для владельца MMU3:
Для моей полной системы MMU (с двумя звеньями внизу) вам понадобятся трубки из ПТФЭ:
MMU3 поставляется с трубками из ПТФЭ (10 х 60 см), поэтому я создал этот разъем для их использования. Зажимы, используемые для крепления трубок из ПТФЭ, также поставляются с MMU3.
Если вы не используете комплект MMU3, вам понадобится около 4 метров ID=2,5 мм OD=4 мм: (Этот размер указан с провисанием)
2 х 85 см
2 х 80 см
1 х 70 см
Я советую на всякий случай купить 5 метров и отрезать лишнее после установки.
Вам нужны были некоторые непечатаемые детали:
винт М3х10 Х20
608 подшипников X10
Будьте внимательны при правильной сборке перемоточного устройства: ось должна быть размещена последней. Поместите его, начиная с крышки, как на нижнем фото. (спасибо @HonzaJaros_1717380 за помощь в решении этой проблемы)
Во время тестирования все детали были напечатаны с помощью PETG Prusament.
Распечатайте систему перемотки в ASA, если вы используете нагреватель для (не)оригинального сухого бокса.
Я также занимаюсь ремонтом (не)оригинального сухого бокса на вольере Prusa:
https://www.printables.com/model/702384-fixation-for-unoriginal-prusa-drybox-on-the-prusa-
Фиксация для Core One:
https://www.printables.com/model/1375957-unoriginal-holder-for-core-one
Нанесите ПТФЭ на верхнюю часть корпуса:
https://www.printables.com/model/702362-guide-ptfe-mmu-top-on-prusa-enclosure
Вы можете посмотреть это полное руководство, созданное FuseFox Design для сборки системы:
https://www.printables.com/model/1126694-fusebox-build-guide-mk4s-wmmu3
