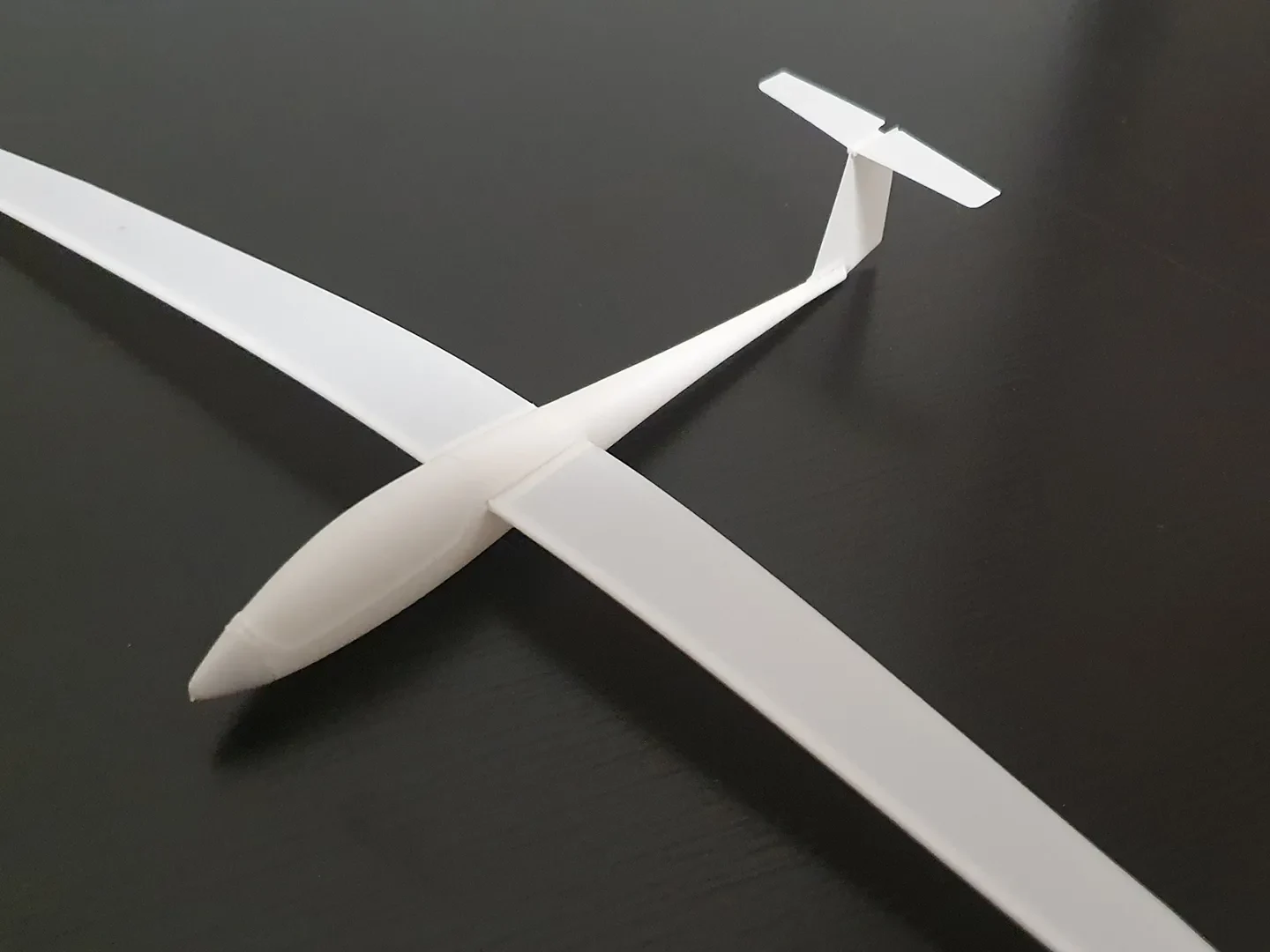

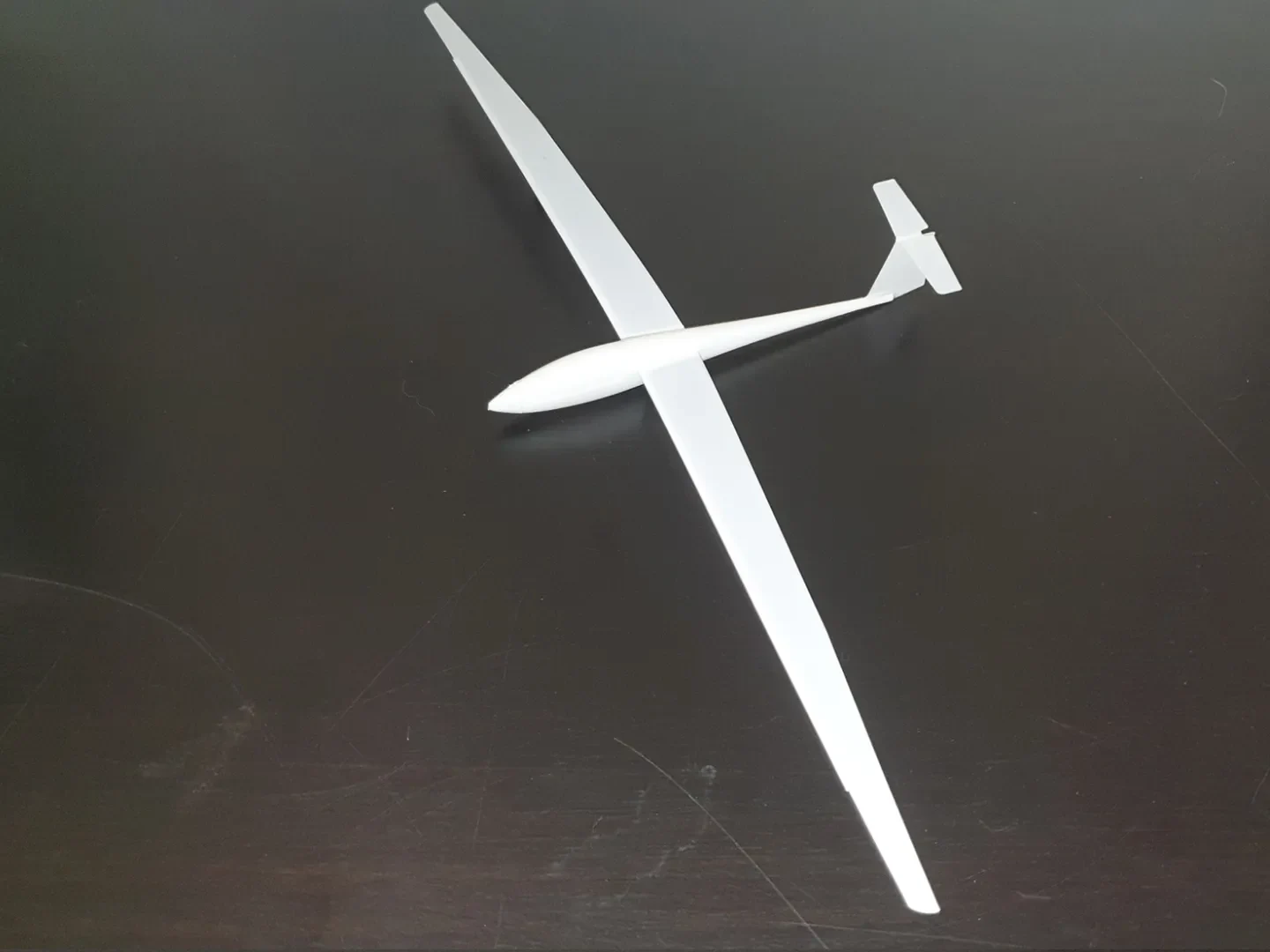

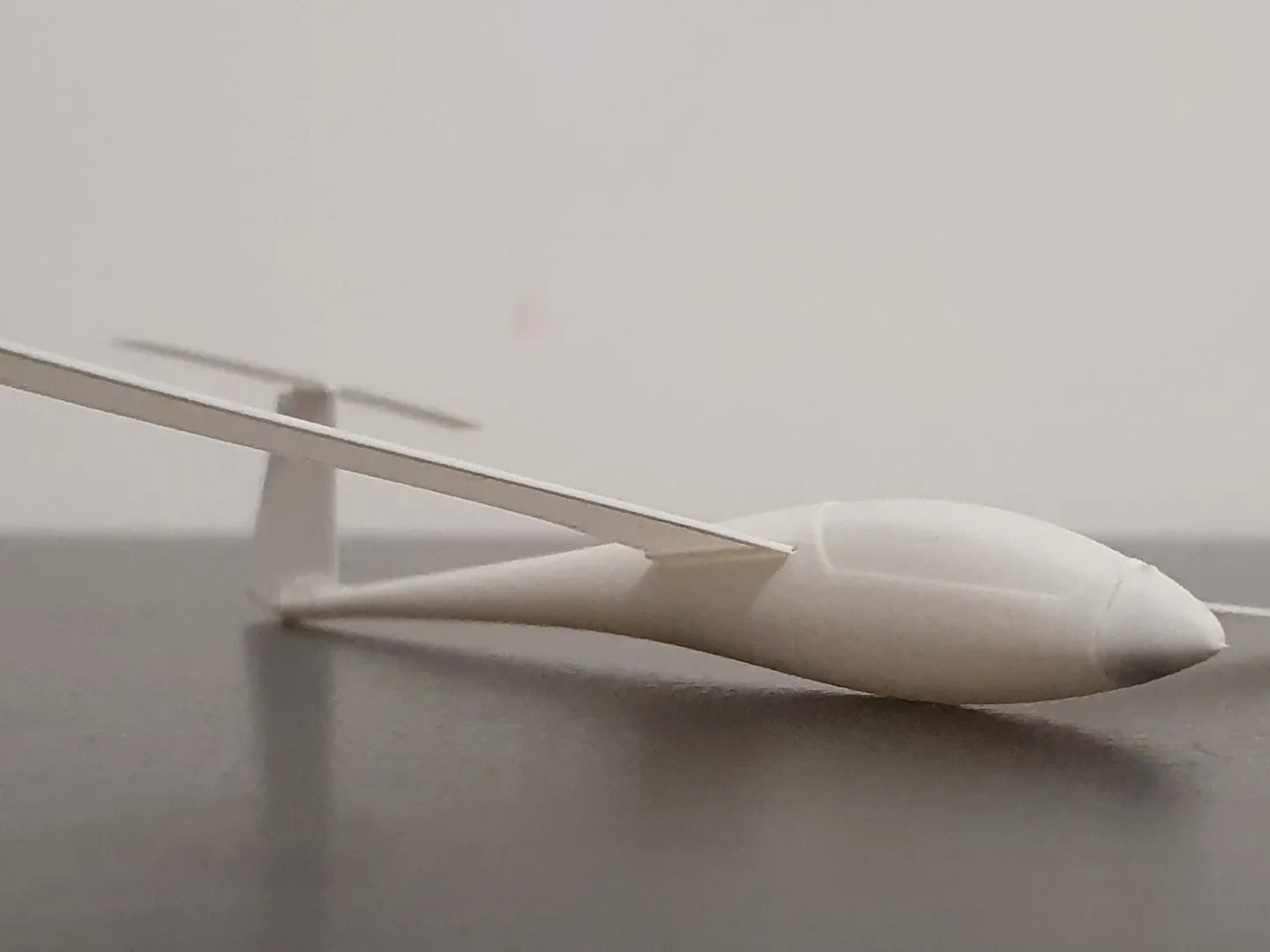

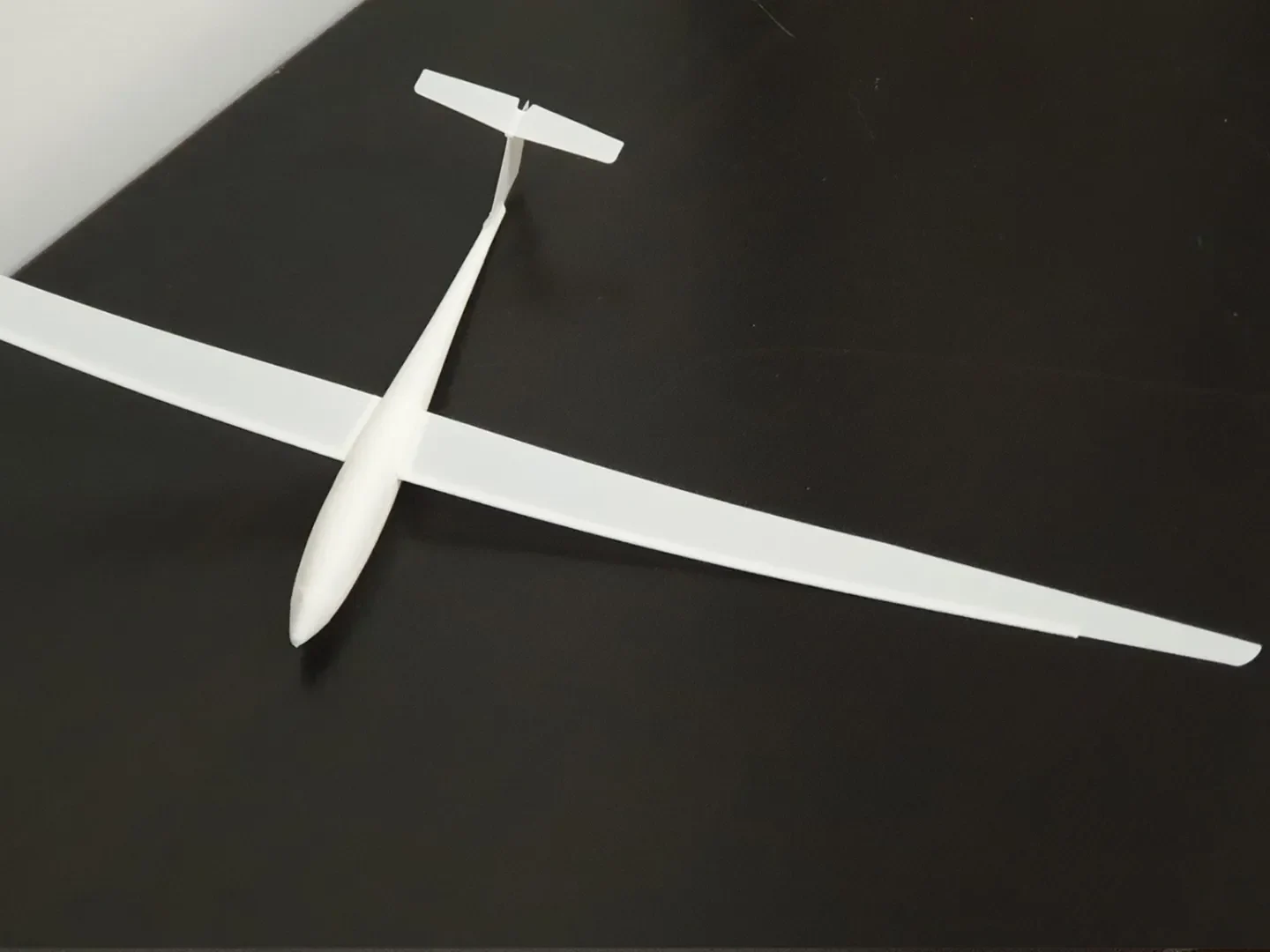

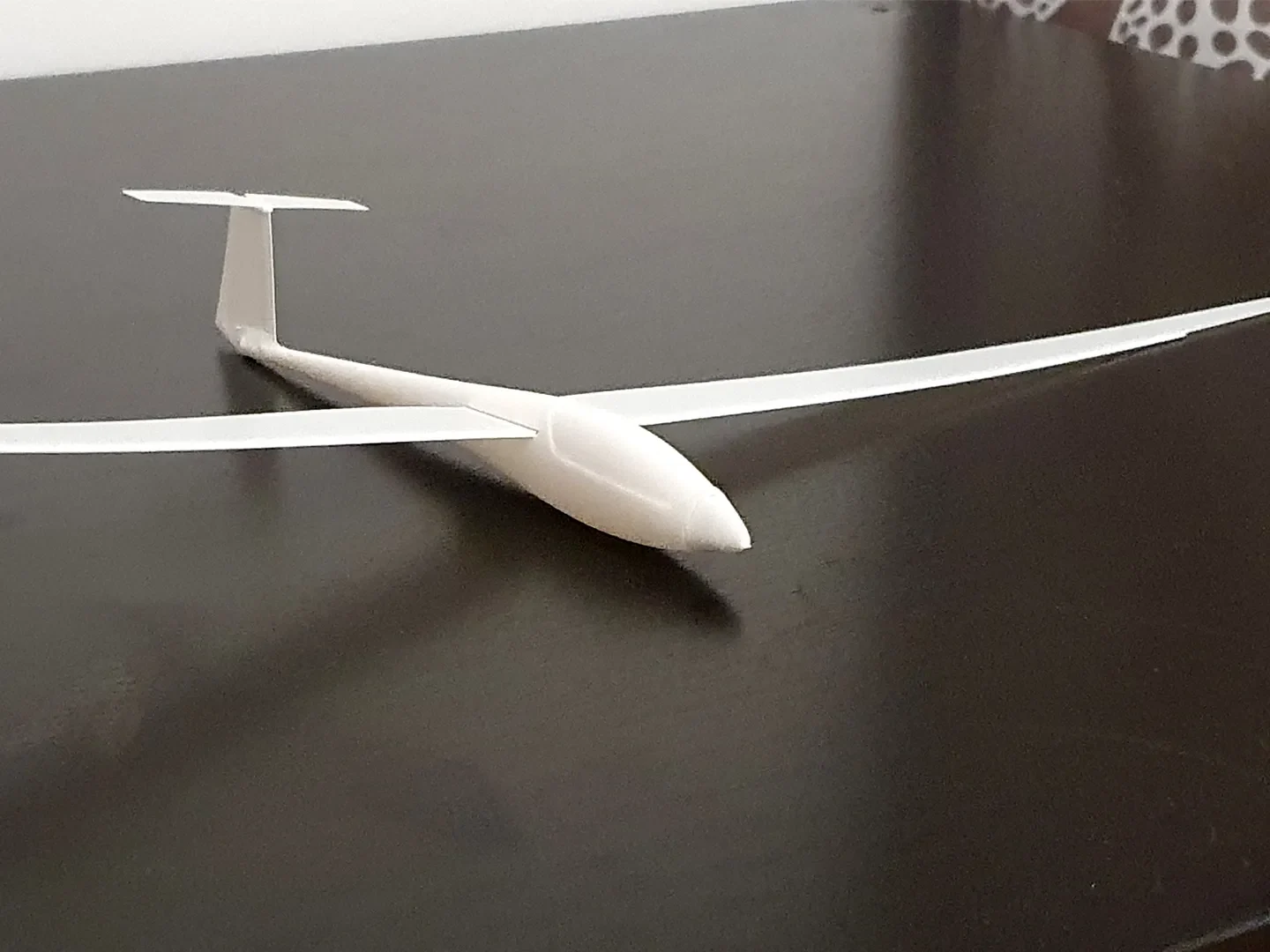

Планер ASW20 (микропланер - летный)

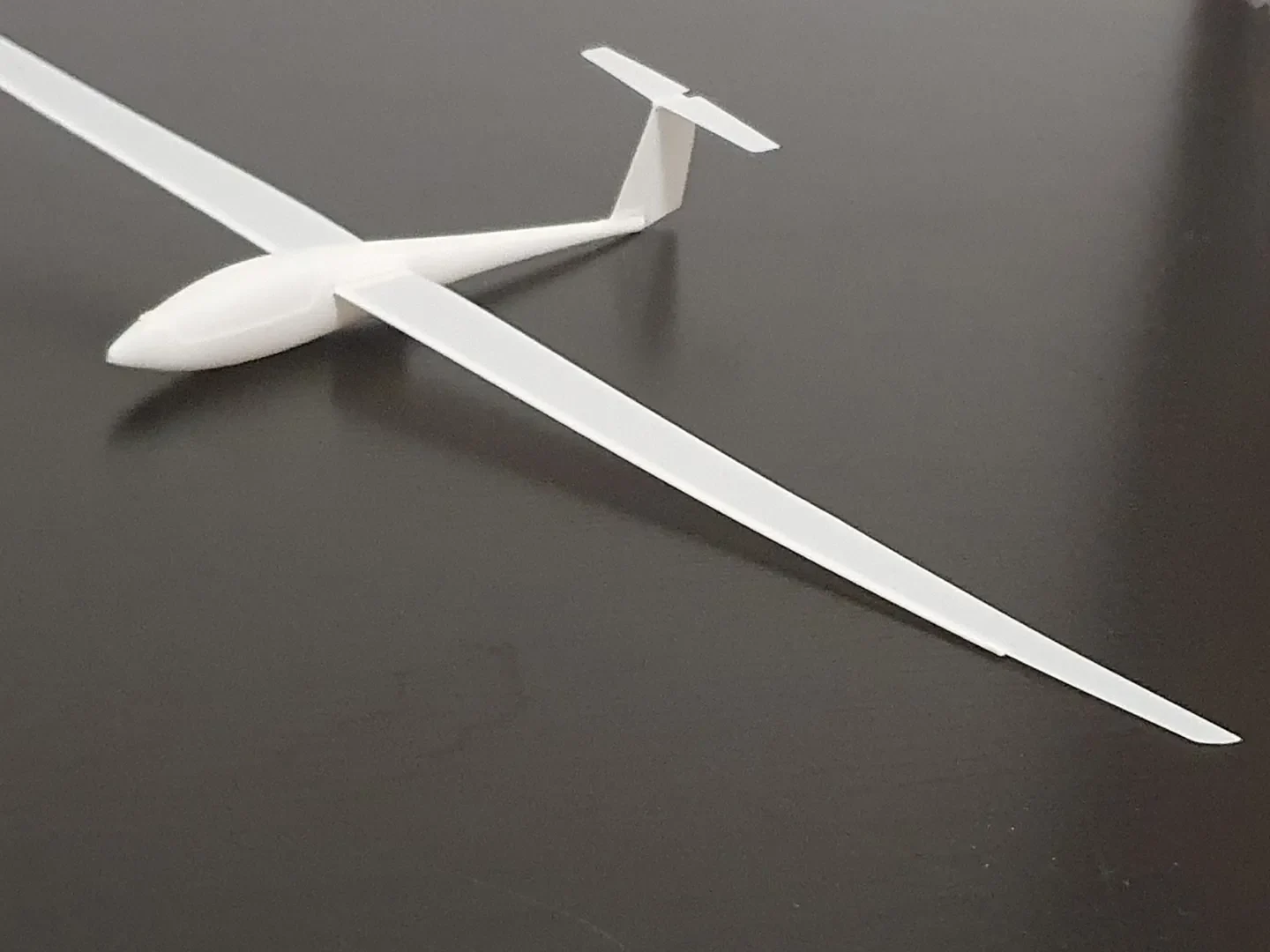

Это масштабированная летная микроверсия планера ASW20 от Schleicher. Модель была создана легкой и пригодной для печати на обычном PLA.
Из-за его легкости собрать его должным образом немного сложно, но он по-прежнему достаточно прочен, чтобы пережить аварии. Поэтому, пожалуйста, прочитайте инструкции, прежде чем создавать его.
Печать:
Убедитесь, что файлы STL выровнены относительно рабочей пластины, как показано на рисунках.
Фюзеляж и нос должны быть напечатаны в режиме «Ваза» (0,12 мм) для обеспечения наилучшего качества и идеальной устойчивости. Убедитесь, что ваша деталь правильно охлаждается, иначе тонкая хвостовая часть не будет печатать должным образом из-за перегрева. Превратите нижние слои в 1 слой.
Детали крыла печатаются в обычном режиме с высотой слоя 0,12 мм. Убедитесь, что первый слой печатается толщиной 0,2 мм.
После печати осторожно снимите крылья с печатной платформы и следите за тем, чтобы не перегнуть их.
Сборка
Очистите детали от дефектов печати.
Проверьте соответствие крыльев фюзеляжу. Усилительная часть крыла должна касаться фюзеляжа. Если нет, просто отрежьте слишком большие части.
Крыло не совмещено с фюзеляжем Крыло совмещено с фюзеляжем
Когда проверка пройдет успешно, нанесите на крылья немного суперклея и приклейте их на место.
Проверьте, подходит ли руль направления к рулю высоты. Если нет, вы можете взять нож и немного его почистить.
После эт��го соедините руль направления и руль высоты и закрепите их клеем CA. Постарайтесь не использовать слишком много клея из-за лишнего веса.
Приклеивание узла руля высоты/руля высоты к фюзеляжу — самая сложная часть сборки. Лучше всего будет, если вы поместите одну небольшую каплю на фюзеляж и временно закрепите ее. После этого вы можете проверить выравнивание и отрегулировать его правильно.
Если все выглядит нормально, просто закрепите все это еще большим количеством суперклея.
Чтобы все это летало, вам нужно добавить вес к носу и отрегулировать центр тяжести. Мне помог стальной шар диаметром 4,5 мм. Вы можете временно прикрепить нос к остальной части самолета скотчем и проверить его летные свойства.
Для проверки центра тяжести его можно отбалансировать на двух винтах. Центр тяжести должен находиться на уровне ⅓ крыла, измеренного спереди.
если он не летит должным образом, вы также можете попытаться придать ему немного подъемной силы, подняв руль высоты.
Если он летает, теперь вы, наконец, можете приклеить нос к остальной части планера.
Веселиться!
