РАБОТА В ПРОГРЕССЕ

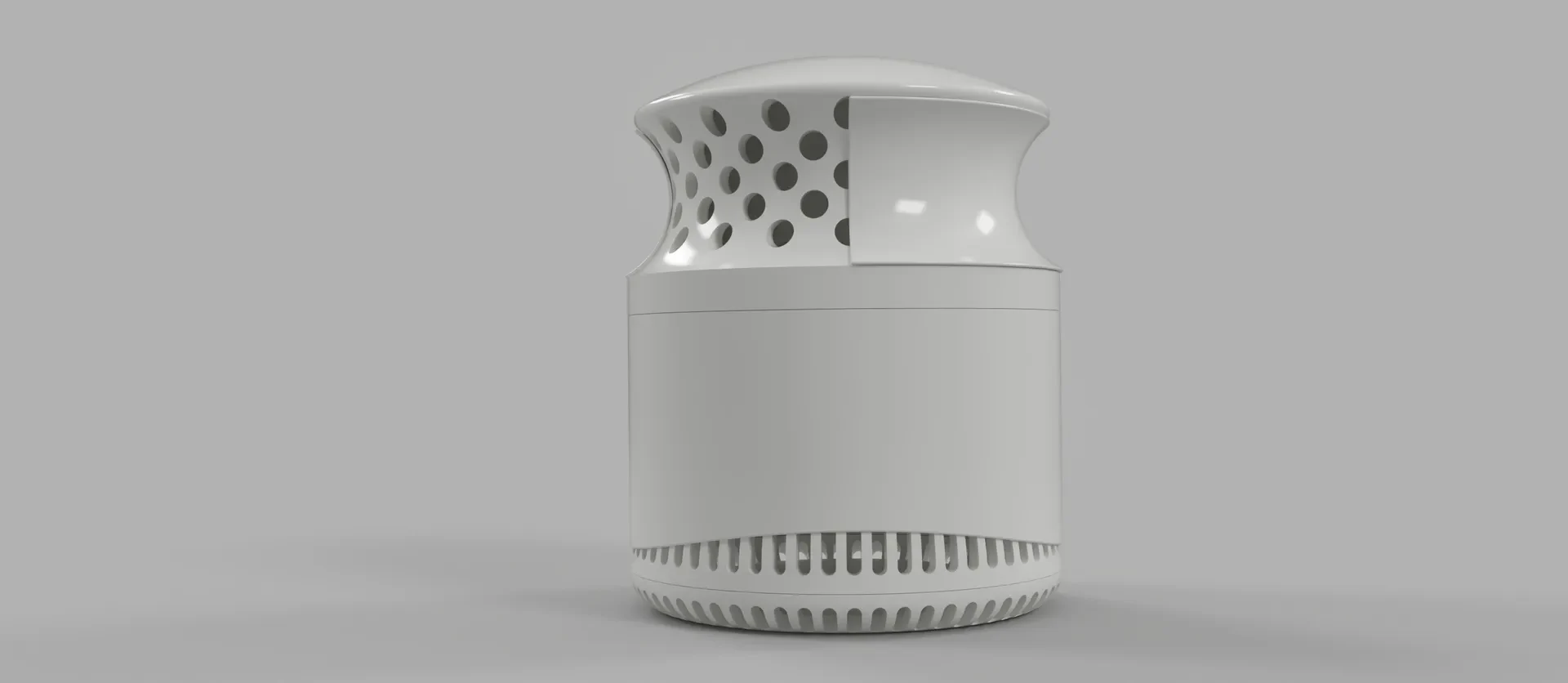

Это кожух для вентиляторов, вмещающий один или два вентилятора размером 120 x 25 мм.
Пять вариантов авиационных директоров
Два размера основания для одиночных или двойных вентиляторов
Регулируемое направление на двух меньших столешницах
Три размера топов с кольцами (Dyson)
Требуется клей для Air Director типа Ring (Dyson)
---------------------------------------
Инструкции:
Распечатать инструкции:
Принт-топы с заполнением 50%. Я рекомендую распечатать все с 4 или 6 периметрами стен.
Рекомендуется использовать опоры для деревьев.
Инструкции по сборке (основной блок):
Распечатайте нужные детали (в примечаниях к файлам будут указаны необходимые детали)
Проверьте посадку сердечника в основной корпус.

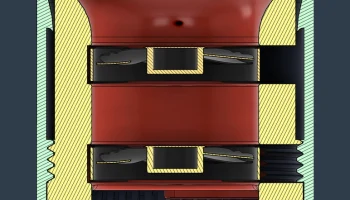

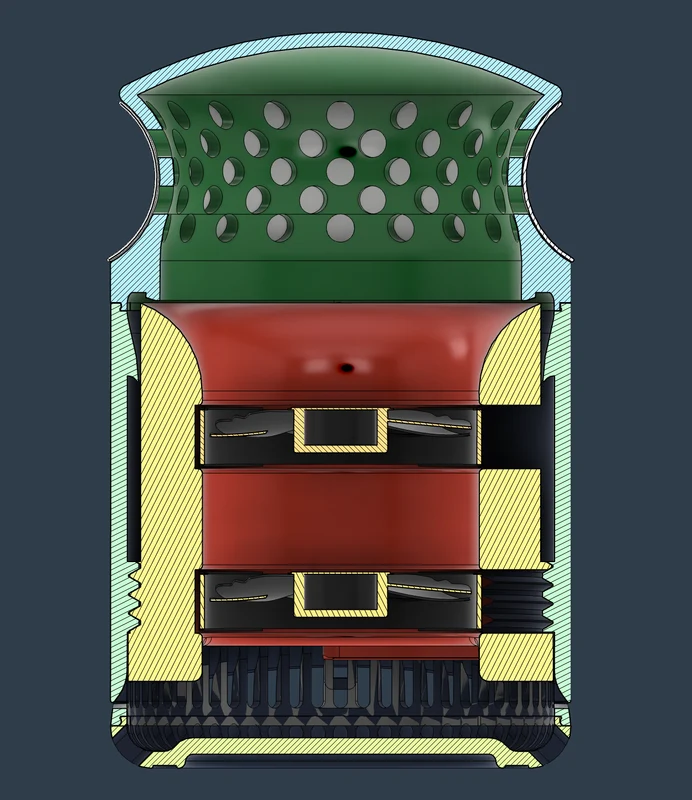

Вставьте вентилятор(ы) в Core так, чтобы провода были направлены в сторону от Core. Убедитесь, что задняя часть вентиляторов (с этикеткой и проводом) обращена в сторону от резьбы.
Пропустите провода вентилятора через защелки для укладки кабелей в нижний канал для укладки кабелей.
Вверните сердечник в основной корпус
Пропустите провода через отверстие для прокладки кабелей в задней части основного корпуса.
Вдавите основание в нижнюю часть основного корпуса.
---------------------------------------
Инструкции по сборке (воздушные директора):

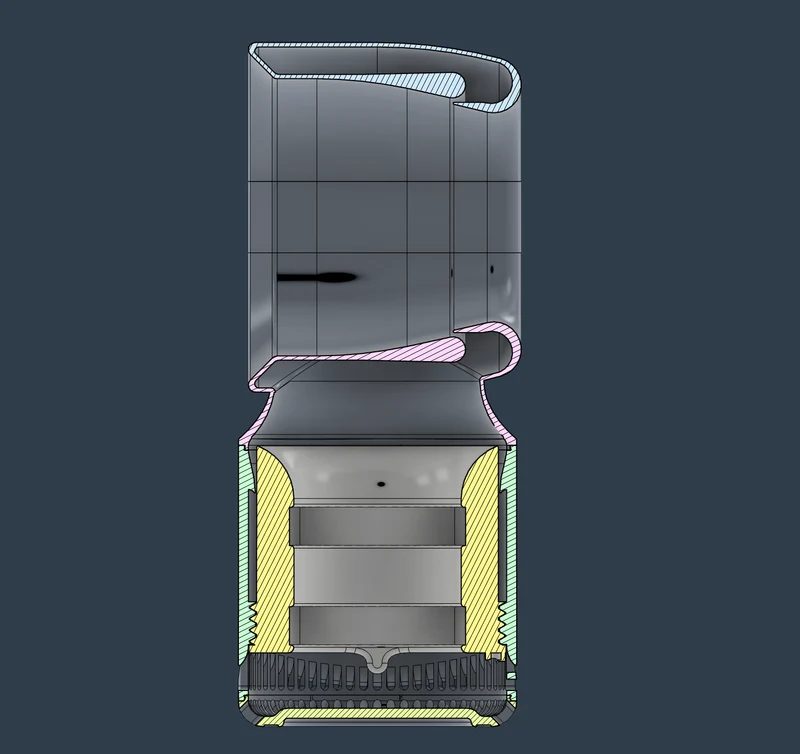

«За кольцо» (Дайсон), режиссер:
(Скоро появ��тся изображения и видео инструкции)
Распечатайте выбранный вами размер (в примечаниях к файлу будут указаны необходимые детали)
Перед склеиванием проверьте все детали на предмет соединения друг с другом.
Склейте детали кольца вместе и дайте полностью высохнуть.
Прижмите собранное кольцо к основному корпусу.
Для низкопрофильного директора:
(Скоро появятся изображения и видео инструкции)
Распечатайте необходимые детали (в примечаниях к файлам будут указаны необходимые детали)
Вставьте направляющую пластину низкопрофильного контрольного кольца в зону оттока.
Поверните низкопрофильное кольцо управления до полной фиксации.
Прижмите собранный низкопрофильный директор к основному корпусу.
Для поворотного директора:
(Скоро появятся изображения и видео инструкции)
Распечатайте необходимые детали (в примечаниях к файлам будут указаны необходимые детали)
Закрепите кольцо управления поворотом вокруг зоны оттока поворотного директора.
Прижмите собранную поворотную направляющую к основному корпусу.
---------------------------------------
https://www.buymeacoffee.com/godsci
-----------------------------------------------------
Примечания:
Это непроверенная модель, которую я еще не распечатывал. Он должен работать, поскольку у него есть все необходимые зазоры, но, поскольку он еще не проверен, мне неизвестны какие-либо недостатки, такие как утечка воздуха, пропущенные зазоры или нежелательные звуки, которые он может издавать. Если вы решите сделать это, пожалуйста, не стесняйтесь обращаться к нам или оставлять комментарии о любых улучшениях, которые, по вашему мнению, необходимо внести, или не стесняйтесь делать ремиксы.
Для правильного выхода потока из Ring Director я рекомендую использовать только двойной сердечник вентилятора и основной корпус.
Он был разработан с учетом следующих частей (имена взяты с Amazon):
-Noctua NF-F12 iPPC
-CRJ Полноскоростной USB-кабель для повышения напряжения 12 В с двойным 3-контактным и 4-контактным адаптером питания для ПК с вентилятором в рукаве
-Ноктуа NA-FC1
(Текущая цена на вышеупомянутые детали на момент написания статьи составляет 90 долларов США.)
