Импульсная винтовка Aliens M41A

Придется извинить за названия деталей, я не знал правильного технического термина для большинства из них...

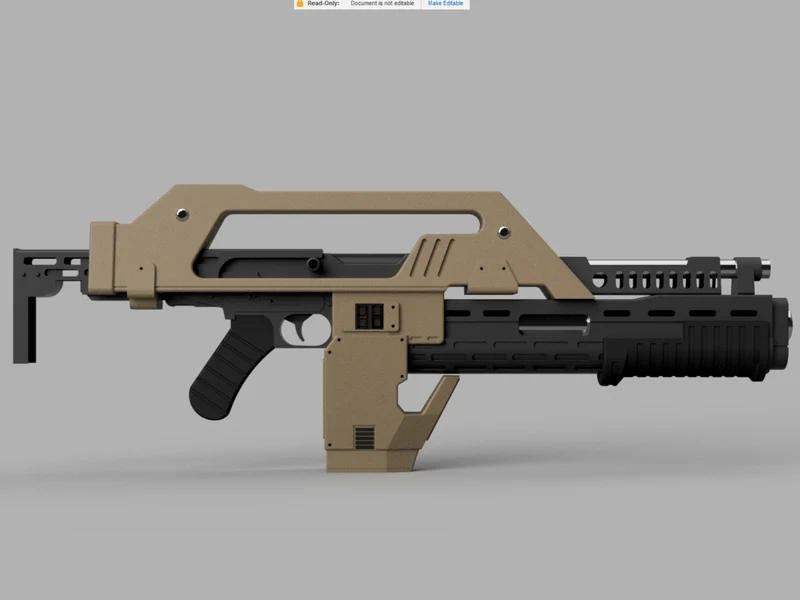

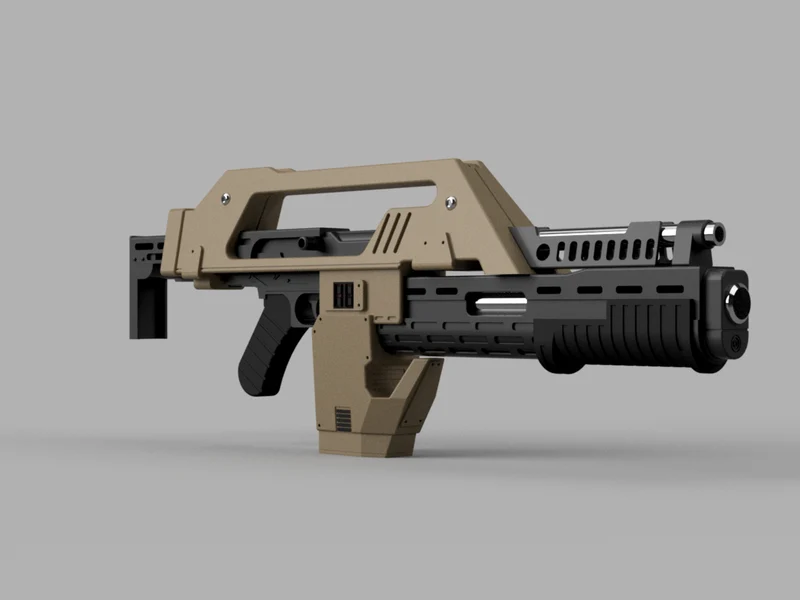

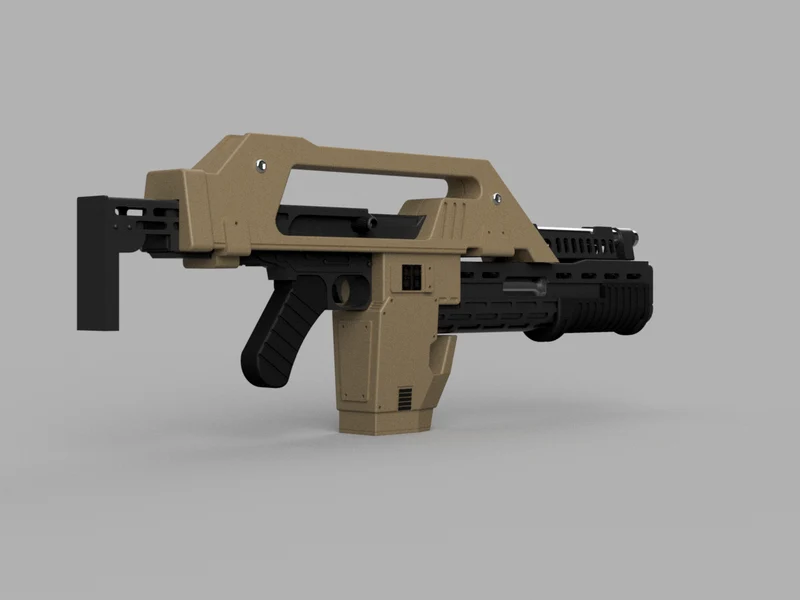

Я сделал эту модель, поскольку другие, доступные в Интернете, не все были разделены по цвету и были слишком сложны по количеству деталей (некоторые содержали более 50 деталей). Мне удалось сократить эту модель до 17 деталей, сохранив при этом высокий уровень детализации.

Я разделил детали по цветам для тех, кто хочет напечатать это из цветной нити, как я.

В некоторых частях модели я вырезал отверстия, куда можно вставить шестигранные винты M3 диаметром 5 мм (вам понадобится 26 штук) для реалистичного эффекта. Если у вас их нет под рукой, вы можете сделать их самостоятельно. Я также сделал магнит съемным с 4 прорезями для вставки магнитов N45 размером 6 x 3 мм (не обязательно).

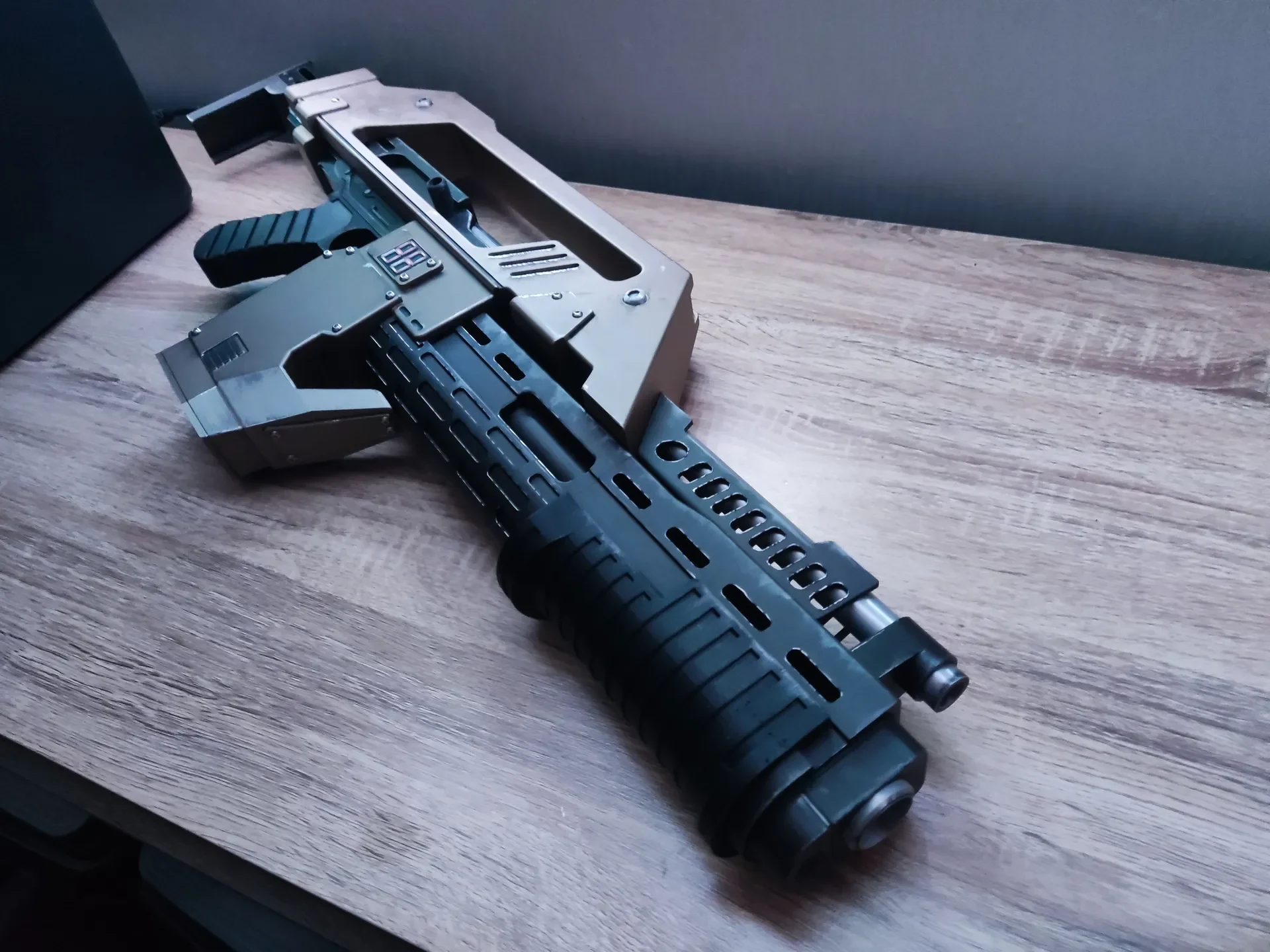

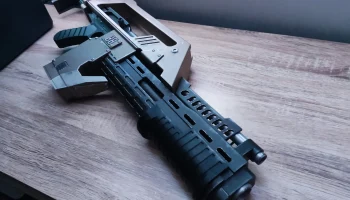

Винтовка полноразмерная, длина 695 мм. Я также включил файлы для д��ух оранжевых колпачков, которые можно надеть на концы стволов.

ОБНОВЛЕНИЕ (10.04.23)

Подстволка винтовки дополнена стопором, предотвращающим соскальзывание помпы.

Обновленная версия «Top Rail» была УДАЛЕНА, поскольку после выполнения тестовой печати возникла ошибка в STL. Если вы уже распечатали это, возможно, вам придется немного отшлифовать место разрыва бластера, чтобы оно подошло по размеру. Скоро у меня будет обновленная модель...

ОБНОВЛЕНИЕ (10.05.23)

Нижний ствол теперь имеет на конце стопор (как и должно быть), чтобы предотвратить прямое падение насоса. Я рекомендую разделить его пополам и распечатать как две части. Установите насос на место, прежде чем склеивать их вместе, и используйте насос в качестве ориентира, чтобы убедиться, что все выровнено.

Верхняя направляющая разделена на два файла для облегчения печати и сборки. Некоторые углы и скругления были увеличены, поэтому потребуется меньше поддержки. Я добавил некоторые дополнительные детали, а также вырезал несколько отверстий на каждом конце, чтобы их можно было выровнять, используя нить в качестве вставок при склеивании. УБЕДИТЕСЬ, ЧТО ВЫ ВСТАВИЛИ ПРОРЫВ, ПРЕЖДЕ ЧЕМ СКЛЕИВАТЬ ДВЕ ЧАСТИ НАПРАВЛЯЮЩИХ ВМЕСТЕ.

Размер магазина/зажима был уменьшен для лучшего прилегания.

Нарушение винтовки было скорректировано в соответствии с новой конструкцией рельсов.

Все было протестировано и подогнано друг к другу без проблем.#

Исходные файлы были удалены, чтобы избежать путаницы.
