Настенный дисплей Legend of Zelda Master Sword and Scabba...
Пролог:
Примерно за 10 месяцев с тех пор, как я опубликовал дизайн своего Мастерского меча, ко мне поступило бесчисленное количество запросов на какое-нибудь настенное крепление или дизайн подставки. Некоторые дизайнеры даже опубликовали свои собственные изображения меча. Благодарим @Pdor_Projects, @Frozendice87, @KillerBear360_908183 и @SuperheroDIY за то, что поделились своей работой!

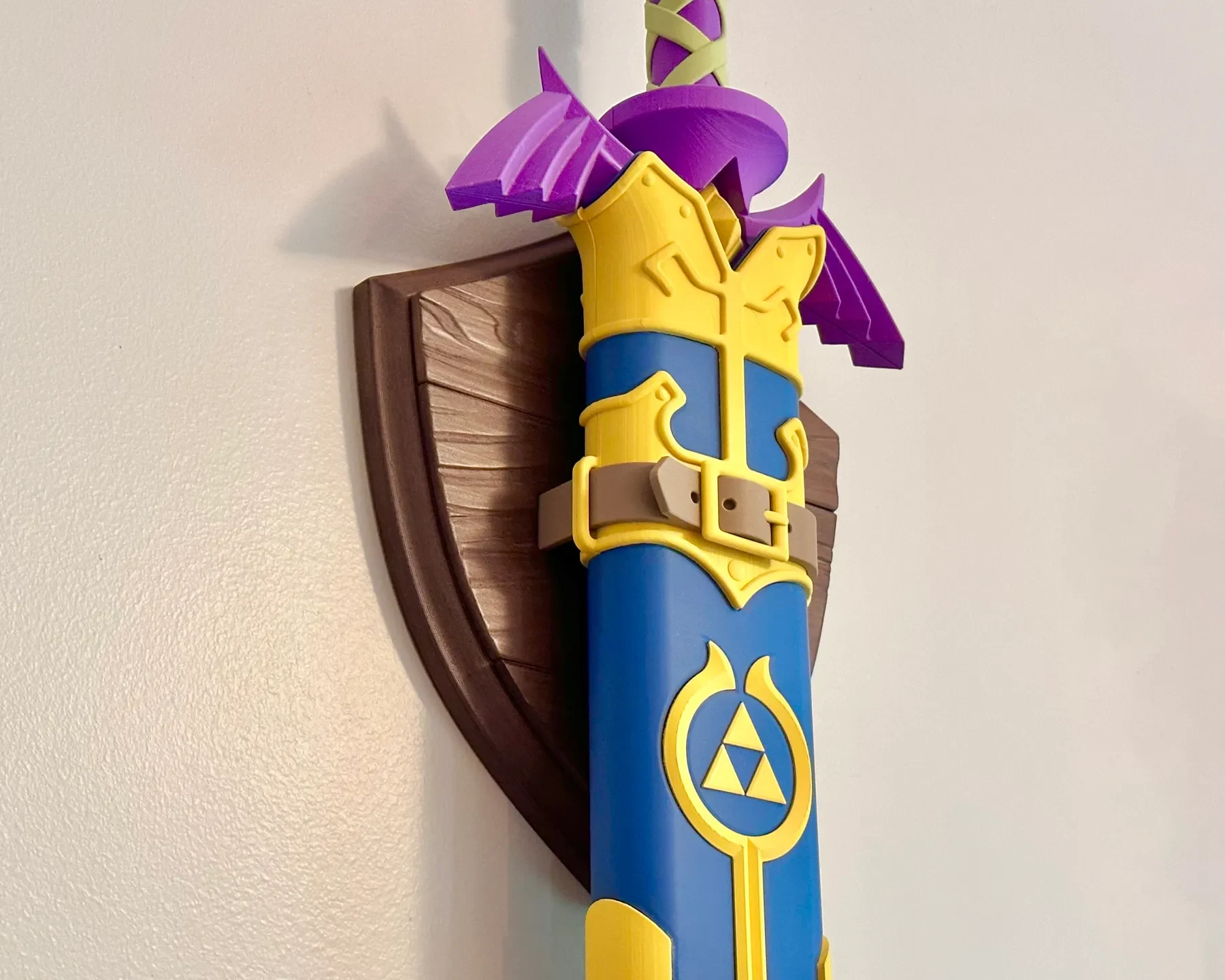

С тех пор, как я выпустил свой дизайн ножен, я хотел разработать решение для крепления, которое могло бы отображать меч и ножны вместе. После примерно дюжины итераций я наконец разработал настенное крепление, которым горжусь.

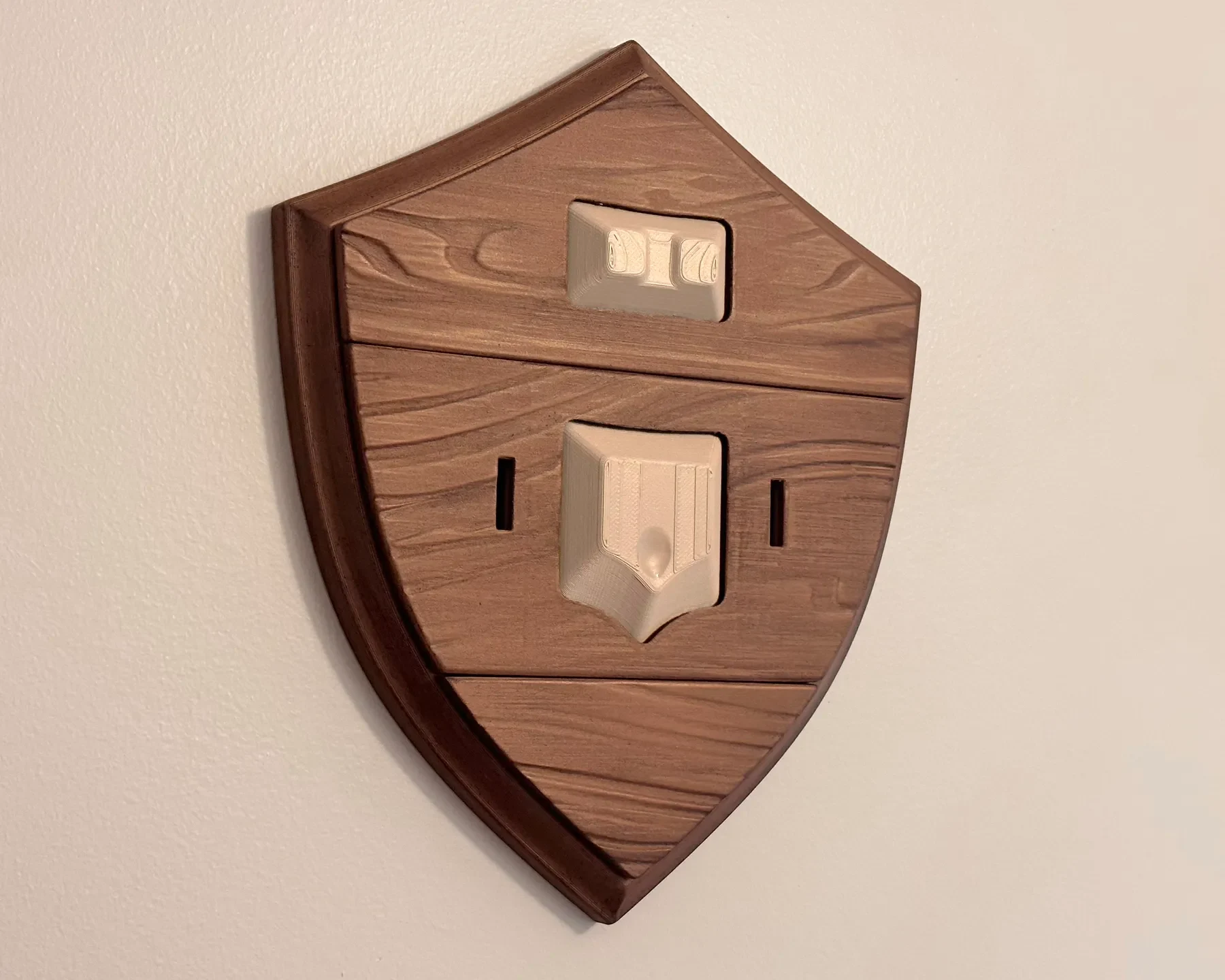

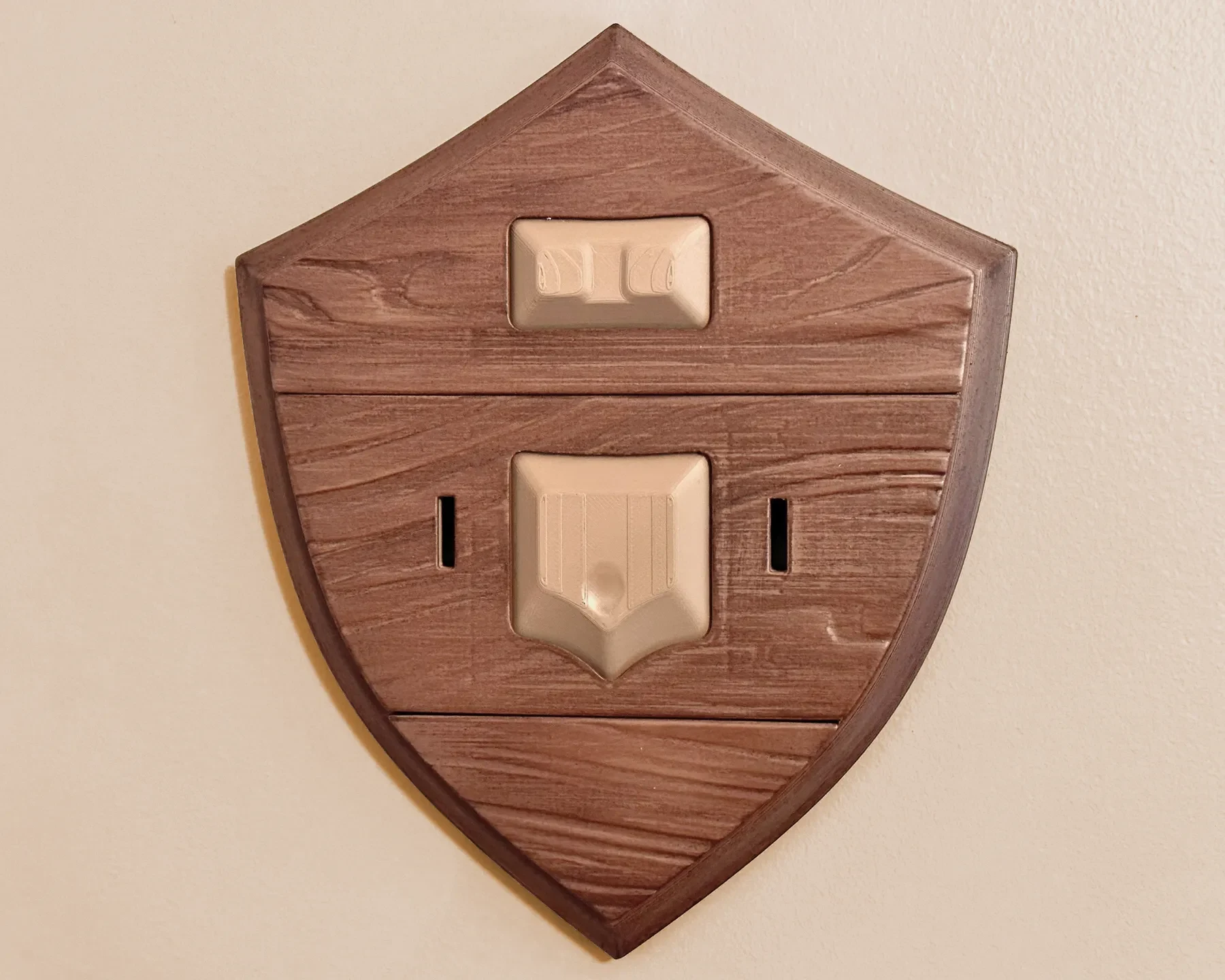

Мемориальная доска имеет форму легендарного Щита Хилиан и выполнена из натурального дерева. Немного доработав, этот внешний вид можно сделать еще более убедительным. В конце этого описания я кратко объясню, как я закончил своего маунта. Спойлер: это было очень просто!
Рекомендации по печати:
Основной корпус настенного крепления предназначен для печати на печатной платформе. Если ваш принтер достаточно большой, распечатайте цельную версию основного корпуса по умолчанию, но я также включил версию из двух частей для принтеров более среднего размера, включая Prusa Mk3S и Mk4. Всем моим пользователям Prusa Mini я обещаю скоро выпустить трехчастную версию основного корпуса! Эта деталь, скорее всего, будет нормально печатать без опор, но просто для обеспечения чистой печати я бы предложил создать блок контроля печати и использовать его для заполнения верхней пустоты основного корпуса, куда входит настенный анкер. Вы могли бы просто автоматически сгенерировать опоры повсюду для этой детали, но вам придется выкапывать опоры из ям, куда входят штифты ремня, где опоры все равно не нужны. Предупреждение: не используйте в этой части органические опоры.
Три передние панели печатаются вертикально, и, как и все другие файлы STL для этого проекта, они уже правильно ориентированы для оптимальной печати. Верхней и средней панелям потребуются опоры для верхнего края окон, органические опоры для них подойдут как нельзя лучше. Я бы также рекомендовал создать средство обеспечения поддержки для этих поддержек, чтобы избежать создания каких-либо других ненужных поддержек.

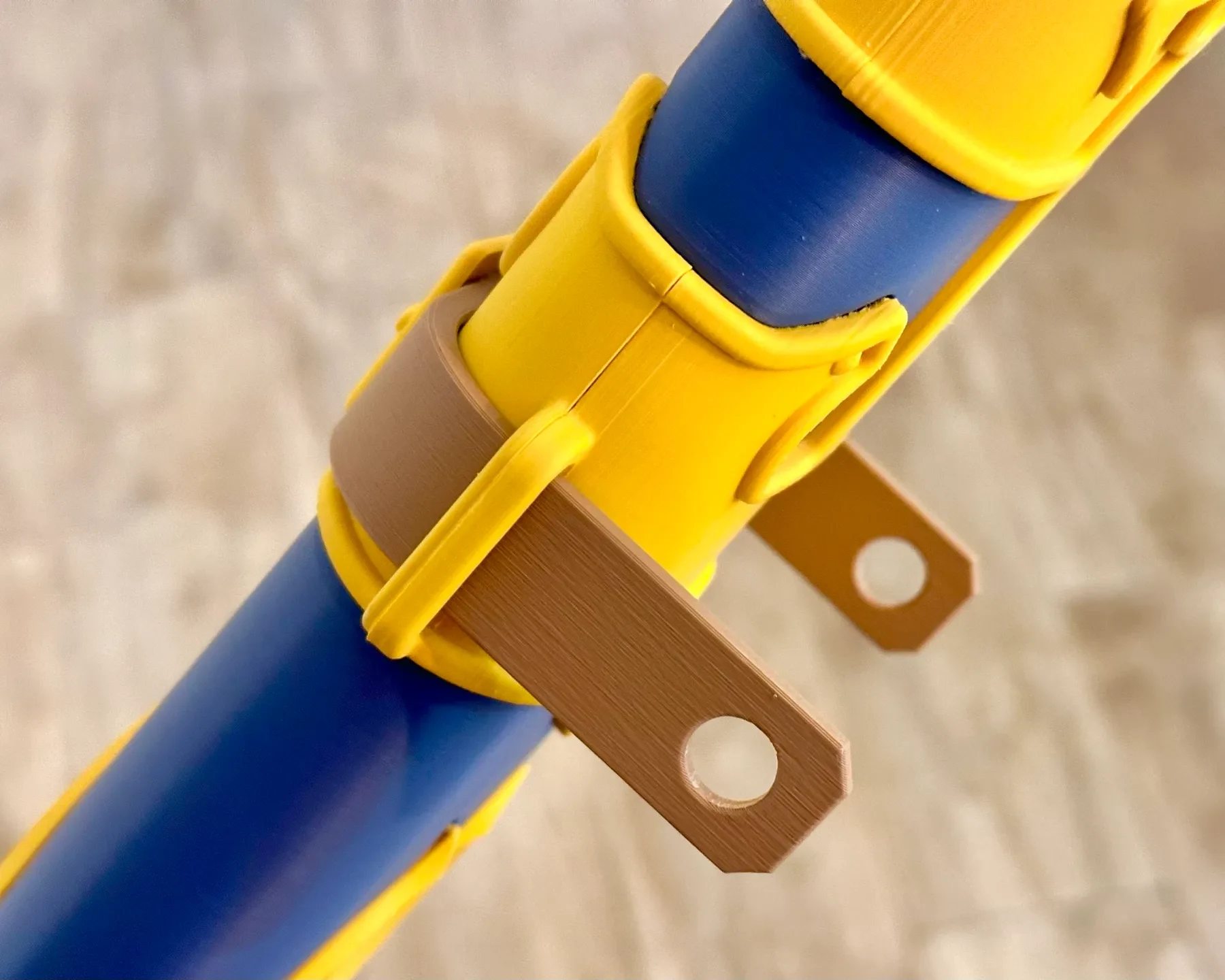

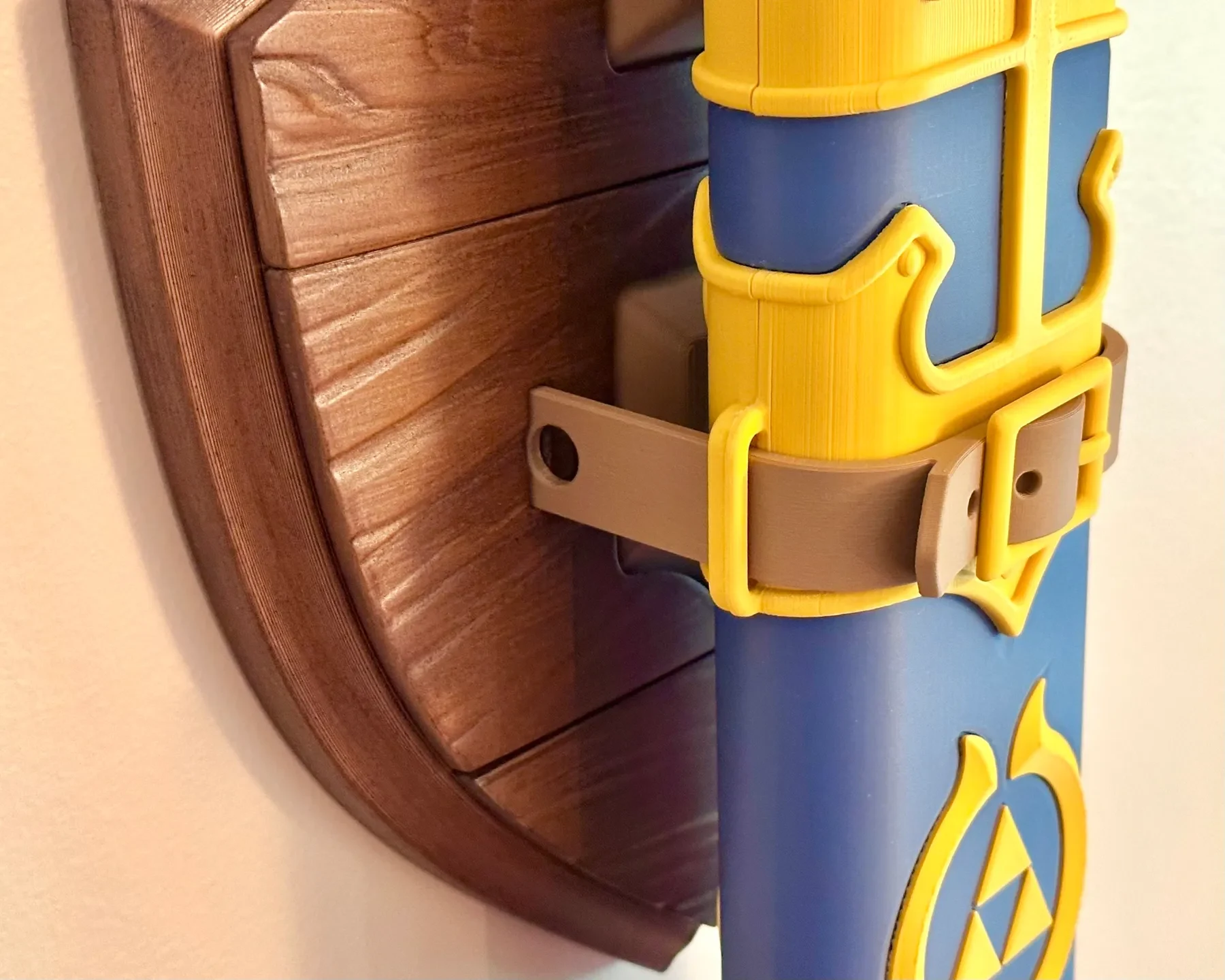

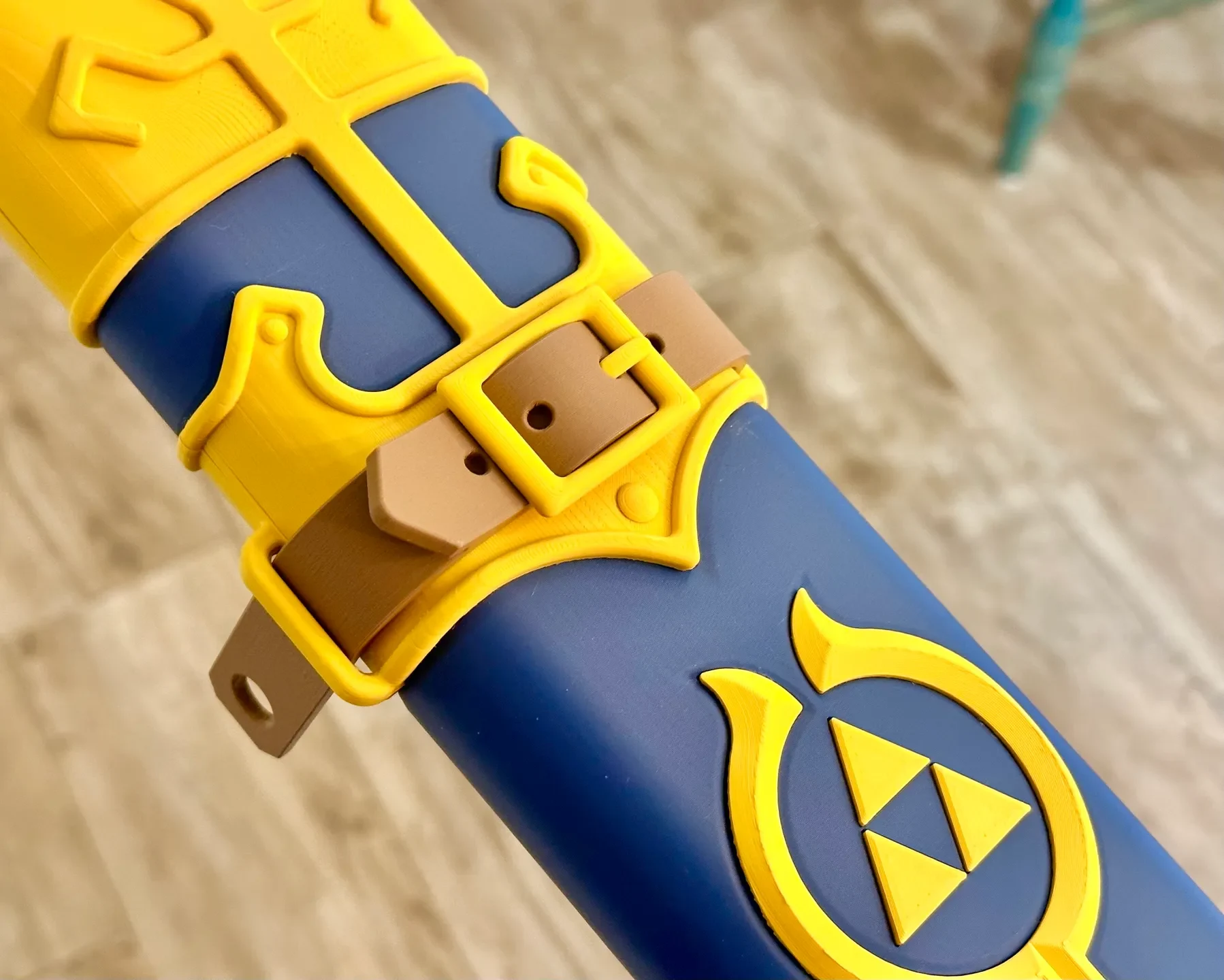

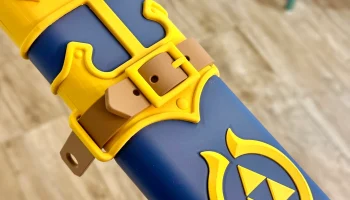

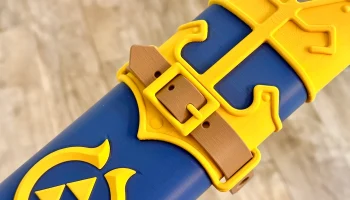

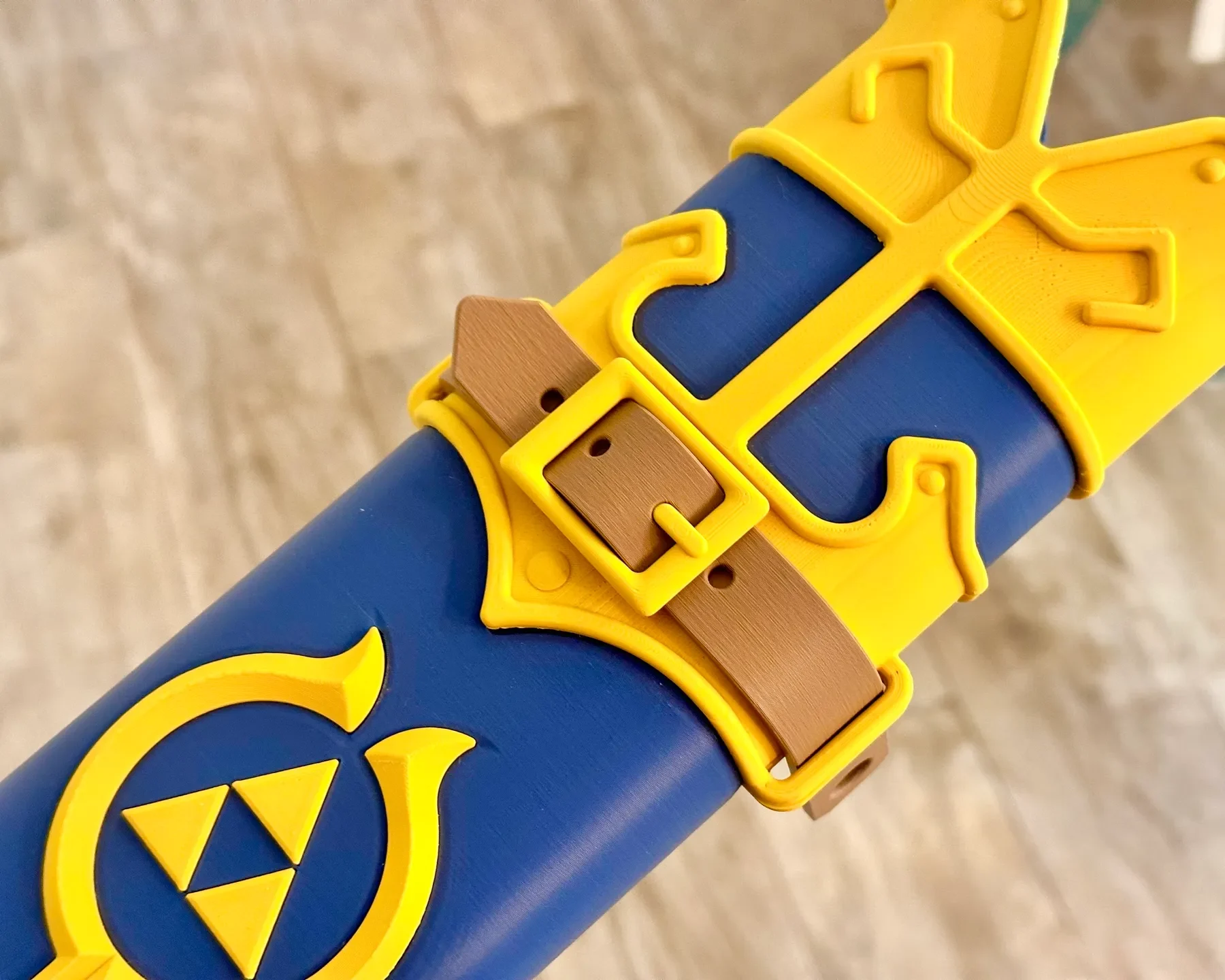

Остальные детали очень легко распечатать. Единственная деталь, которая нуждается в каком-либо поддерживающем материале, — это пряжка ремня, предназначенная только для поддержки небольшой детали в центре, которая вставляется в ремень. Я напечатал ремень и булавки для ремня со 100% заполнением. Вероятно, в этом н�� было необходимости, но они выдерживают изрядный вес, поэтому я решил, что это не повредит.
Сборка:
Теперь, когда все детали напечатаны, пришло время собрать настенное крепление, что очень просто. Если вы распечатали основной корпус из двух частей, после пробной подгонки деталей с помощью Body Joiners склейте их вместе с помощью прочного клея. Я использовал Gorilla Super Glue Gel для всех деталей этого крепления. Убедитесь, что половинки плотно скреплены вместе, чтобы обеспечить прочное соединение, и убедитесь, что они остаются плоскими, чтобы не было изгиба посередине, где встречаются две половинки. Следующий шаг — приклеить 3 панели к передней части основного корпуса. Также используйте зажимы или грузики, чтобы обеспечить хорошее сцепление. Теперь приклейте пряжку к ремню, и как только клей высохнет, настенное крепление будет полностью собрано. Осталось только прикрепить его к стене.
Процедура монтажа:

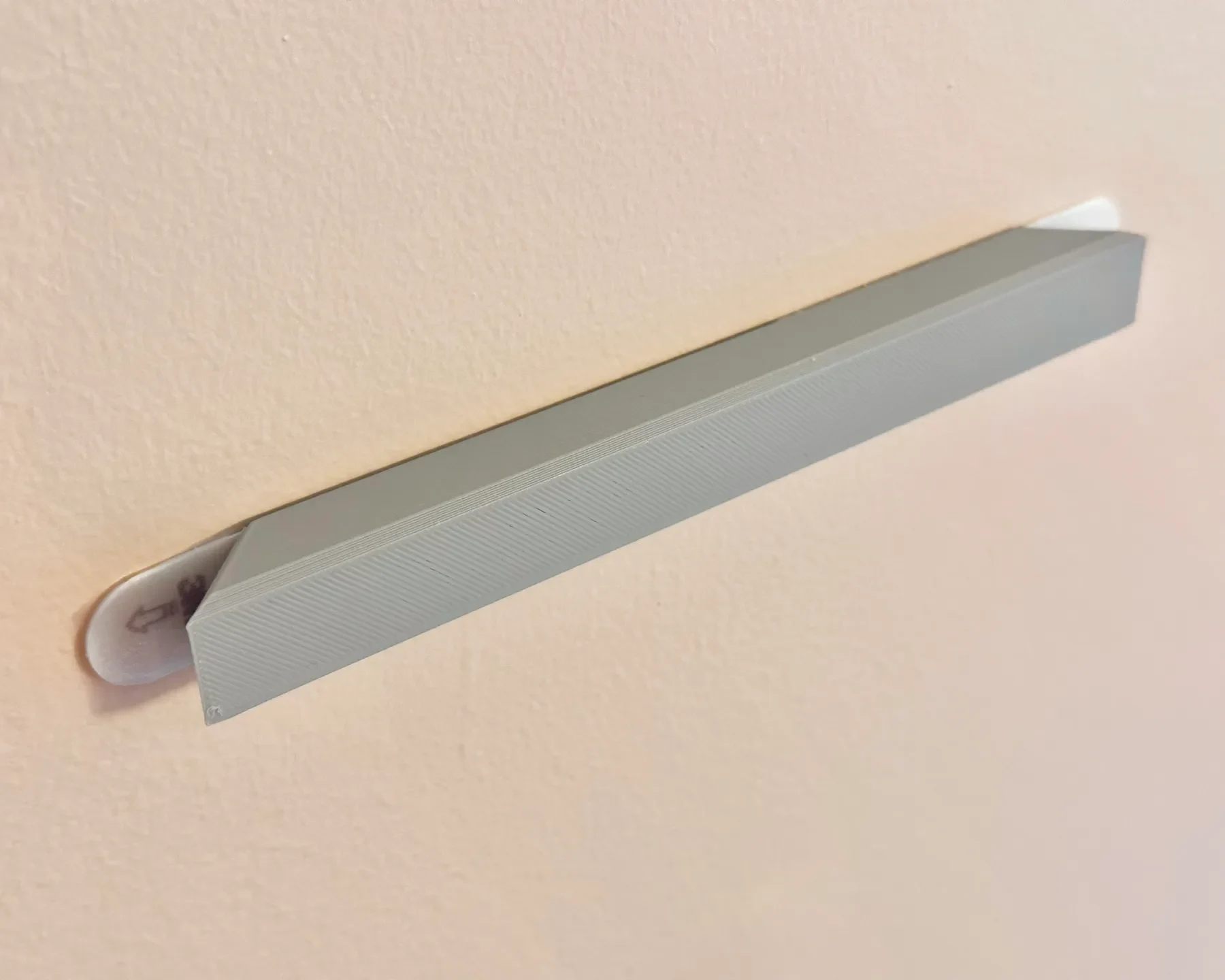

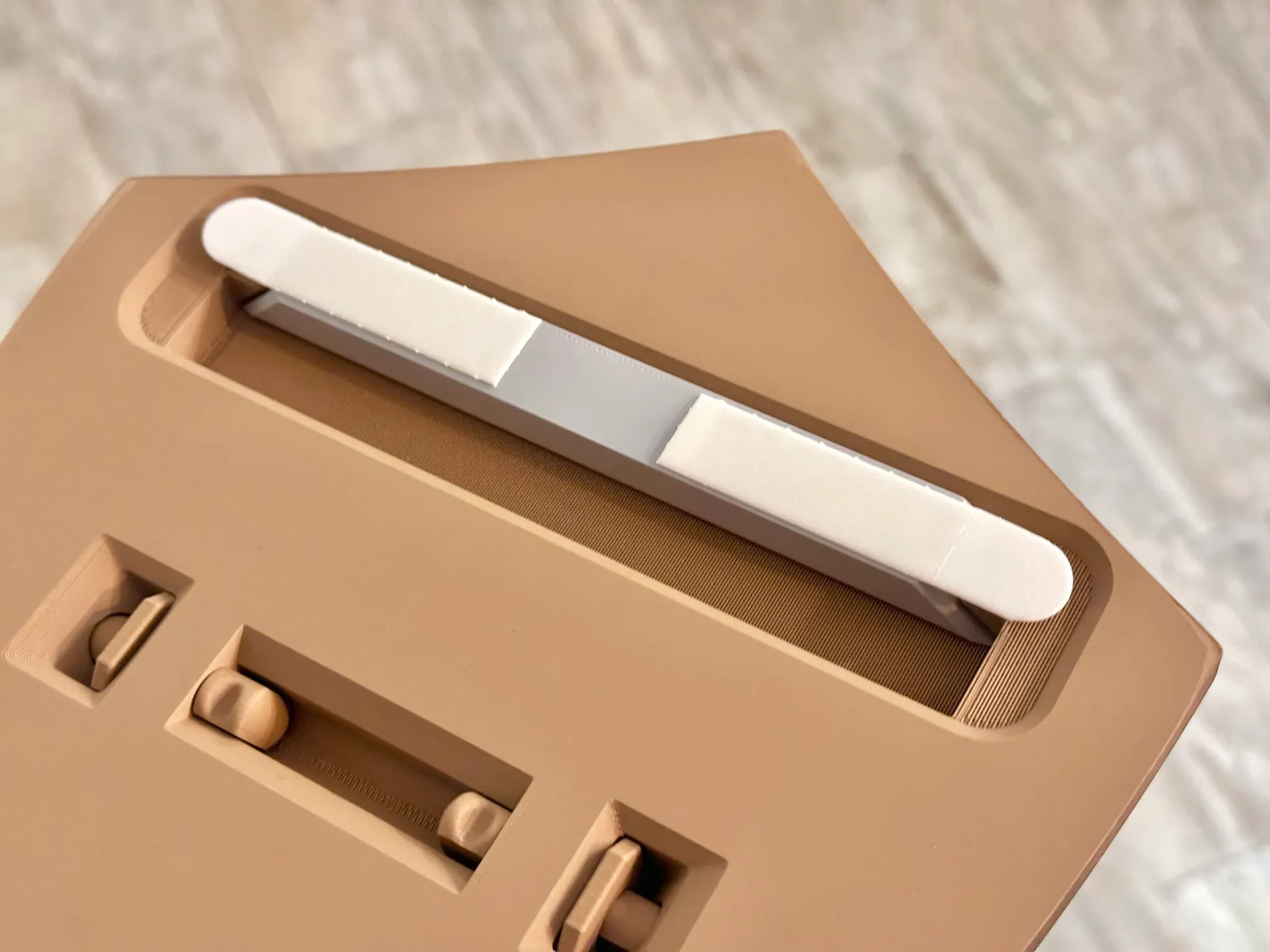

Установка настенного крепления Master Sword — простой процесс. Крепление подвешивается к стене с помощью настенного анкера, который вы уже распечатали. Сам настенный анкер прикрепляется к стене с помощью клейких полосок Command Refill среднего размера. Я говорю конкретно об их клейких полосках из пеноматериала, они продаются в виде сменных блоков, поэтому вы можете повторно использовать их съемные настенные крючки, не используя клейкие ленты-липучки. Эти полоски идеально подходят для временного крепления предметов к стене. Они продержатся столько, сколько вы захотите, и их можно снять в любой момент, не повредив стену. Рекомендуемый вес каждой полоски составляет 8 фунтов, поэтому с двумя из них они будут более чем достаточно прочными, чтобы выдержать
